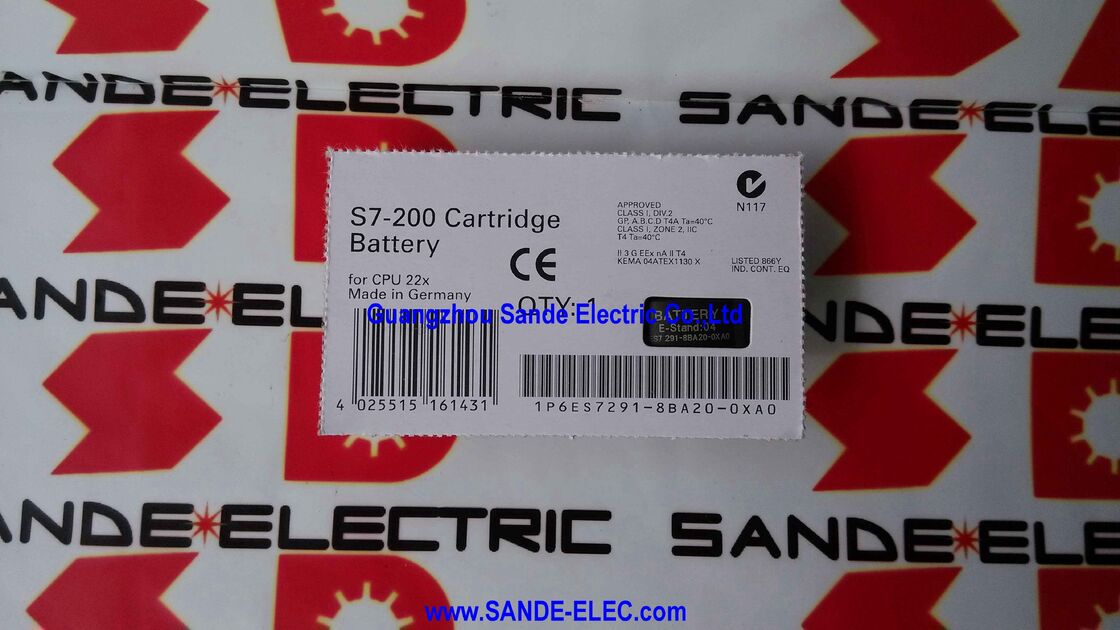

Μονάδα μπαταρίας 6ES7291-8BA20-0XA0 6ES7 291-8BA20-0XA0 6ES7291-8BA2O-OXAO

6ES7291-8BA20-0XA0 | SIMATIC S7-200 Battery Module BC 291 — Μακροπρόθεσμη αποθήκευση δεδομένων στην προσωρινή μνήμη / Υποδοχή μονάδας μνήμης / CPU S7-22X

Ποια δεδομένα προστατεύει η μπαταρία — και γιατί έχει σημασία η διάρκεια

Η CPU SIMATIC S7-200 διατηρεί ορισμένους τύπους δεδομένων στη μνήμη RAM: περιεχόμενα μπλοκ δεδομένων (DB), τιμές ρολογιού ώρας της ημέρας, μνήμη συγκράτησης bit, συγκρατημένους χρονοδιακόπτες και συγκρατημένους μετρητές. Όλα αυτά εξαρτώνται από τη δύναμη για να επιβιώσουν. Κατά τη διάρκεια της κανονικής λειτουργίας, ένας ενσωματωμένος υπερπυκνωτής στην CPU S7-22X διατηρεί αυτά τα δεδομένα μέσω σύντομων διακοπών — συνήθως για μερικές ημέρες σε θερμοκρασία δωματίου.

Για μεγαλύτερες περιόδους απενεργοποίησης — προγραμματισμένες διακοπές λειτουργίας, εποχιακές διακοπές, παρατεταμένα παράθυρα συντήρησης, εξοπλισμός που αποθηκεύεται ως εφεδρικό ψυχρό — η φόρτιση του υπερπυκνωτή δεν είναι επαρκής. Η μονάδα μπαταρίας BC 291 επεκτείνει την περίοδο διατήρησης δεδομένων από ημέρες σε μήνες. Ενώ η μπαταρία είναι εγκατεστημένη και η CPU είναι απενεργοποιημένη, όλα τα καθορισμένα δεδομένα συγκράτησης παραμένουν άθικτα ανεξάρτητα από τη διάρκεια της διακοπής λειτουργίας.

Δεν πρόκειται για διατήρηση προγράμματος. Το πρόγραμμα χρήστη στην CPU S7-22X αποθηκεύεται στην EEPROM και επιβιώνει απεριόριστα στην απώλεια ισχύος χωρίς μπαταρία. Το BC 291 προστατεύει ειδικά τα δεδομένα συγκράτησης χρόνου εκτέλεσης που βρίσκονται στη μνήμη RAM.

Βασικές Προδιαγραφές

Σενάρια εφαρμογής

Εποχιακή γραμμή παραγωγής:Μια μηχανή συσκευασίας λειτουργεί εποχιακά — η παραγωγή σταματά για τρεις μήνες κατά τη διάρκεια της εκτός εποχής. Το BC 291 διατηρεί όλα τα δεδομένα συγκράτησης (μετρητές παρτίδας, παραμέτρους διεργασίας αποθηκευμένες σε μπλοκ συγκράτησης δεδομένων) κατά τη διάρκεια του τερματισμού λειτουργίας. Όταν ξαναρχίσει η παραγωγή, το μηχάνημα επανεκκινείται με άθικτα τα δεδομένα του.

Διαχείριση ανταλλακτικών CPU:Ένα τμήμα συντήρησης διατηρεί μια προρυθμισμένη CPU S7-224 ως ρεζέρβα. Το BC 291 διατηρεί τα δεδομένα συγκράτησης στην εφεδρική μονάδα ενώ βρίσκεται στην αποθήκευση, ώστε να μπορεί να τοποθετηθεί στο μηχάνημα χωρίς να απαιτείται πλήρης επαναφόρτωση δεδομένων από το SCADA ή υπολογιστή προγραμματισμού.

Εκτεταμένη ανάκαμψη των εγκαταστάσεων:Μια μονάδα διεργασίας εκτελεί μια ετήσια διακοπή λειτουργίας συντήρησης 6 εβδομάδων με πλήρη ηλεκτρική απομόνωση των πινάκων ελέγχου. Το BC 291 διατηρεί όλα τα συγκρατητικά δεδομένα διεργασίας κατά τη διάρκεια της περιόδου τερματισμού λειτουργίας.

FAQ

Ε1: Ποια είναι η χημεία και η διάρκεια ζωής της μπαταρίας του BC 291;

Το BC 291 χρησιμοποιεί χημεία μπαταρίας με βάση το λίθιο, που ταξινομείται σύμφωνα με τον κανονισμό REACH Άρθρο 33 για την παρουσία ενός ελεγχόμενου οργανικού διαλύτη σε συγκεντρώσεις που υπερβαίνουν το 0,1% κατά βάρος. Η διάρκεια ζωής της μπαταρίας εξαρτάται από τη θερμοκρασία περιβάλλοντος κατά την αποθήκευση και τη λειτουργία. Ελέγξτε την ημερομηνία παραγωγής στην ετικέτα της μονάδας. Οι μονάδες που έχουν αποθηκευτεί για αρκετά χρόνια πριν από την εγκατάσταση ενδέχεται να έχουν μειωμένη εναπομένουσα χωρητικότητα. Εγκαταστήστε ένα νέο BC 291 σε κάθε προγραμματισμένο διάστημα συντήρησης, εάν η μακροπρόθεσμη διατήρηση δεδομένων είναι κρίσιμη.

Ε2: Το BC 291 διατηρεί επίσης το πρόγραμμα χρήστη;

Όχι. Η κλίμακα χρήστη ή το πρόγραμμα FBD στον επεξεργαστή S7-22X είναι αποθηκευμένο στο EEPROM και είναι μη πτητικό — διατηρείται επ' αόριστον χωρίς καμία πηγή ενέργειας. Το BC 291 επεκτείνει μόνο τη διατήρηση δεδομένων RAM: συγκρατούμενη μνήμη bit, τιμές μπλοκ δεδομένων, συγκρατημένους χρονοδιακόπτες και μετρητές και το ρολόι πραγματικού χρόνου. Ξεχωριστά, μια προαιρετική κασέτα μνήμης EEPROM (6ES7291-8GC00-0XA0 ή παρόμοια) παρέχει ένα πρόσθετο επίπεδο δημιουργίας αντιγράφων ασφαλείας προγράμματος, αλλά καταλαμβάνει την ίδια υποδοχή με το BC 291.

Ε3: Πώς μπορούν να επιβεβαιωθούν τα συγκρατημένα δεδομένα της CPU μετά την εγκατάσταση του BC 291;

Μετά την τοποθέτηση του BC 291 και την κυκλική ισχύ, χρησιμοποιήστε το STEP 7 Micro/WIN (ή STEP 7-MicroWIN SMART για παραλλαγές SMART) για να διαβάσετε το μπλοκ δεδομένων της CPU και τα περιεχόμενα συγκρατημένης μνήμης μέσω του καλωδίου προγραμματισμού. Συγκρίνετε με τις αναμενόμενες τιμές πριν από τον τερματισμό. Αυτό επιβεβαιώνει ότι η μπαταρία διατήρησε τα δεδομένα κατά τη διάρκεια της διακοπής.

Ε4: Μπορεί να γίνει εναλλαγή του BC 291 με ενεργοποιημένη την CPU;

Η συνιστώμενη διαδικασία είναι να εγκαταστήσετε ή να αφαιρέσετε το BC 291 με την CPU απενεργοποιημένη. Δεν συνιστάται η τοποθέτηση ή η αφαίρεση της μπαταρίας με ενεργοποίηση — η υποδοχή της μπαταρίας μοιράζεται το άνοιγμα του περιβλήματος που παρέχει πρόσβαση στα εσωτερικά κυκλώματα της CPU και ο κίνδυνος χειρισμού για τα παρακείμενα κυκλώματα υπερτερεί του οφέλους μιας εναλλαγής θέρμανσης.

Ε5: Τι αντικαθιστά το BC 291 για νέα συστήματα S7-200;

Το 6ES7291-8BA20-0XA0 διακόπηκε τον Απρίλιο του 2021, σύμφωνα με το συνολικό τέλος ζωής της πλατφόρμας SIMATIC S7-200. Για νέα σχέδια μηχανών, οι πλατφόρμες S7-200 SMART και SIMATIC S7-1200 έχουν τους δικούς τους μηχανισμούς διατήρησης δεδομένων — οι SMART CPU χρησιμοποιούν ενσωματωμένο πυκνωτή και προαιρετικές κασέτες μνήμης, ενώ οι επεξεργαστές S7-1200 χρησιμοποιούν συγκρατημένη μνήμη με εφεδρική κάρτα μνήμης φορτίου. Οι υπάρχουσες εγκαταστάσεις S7-200 μπορούν να προμηθεύονται μονάδες BC 291 από κανάλια βιομηχανικών ανταλλακτικών.
