Εικονικός αισθητήρας κοντινότητας E2E-X18ME1-M1 OMRON
Επισκόπηση του προϊόντος

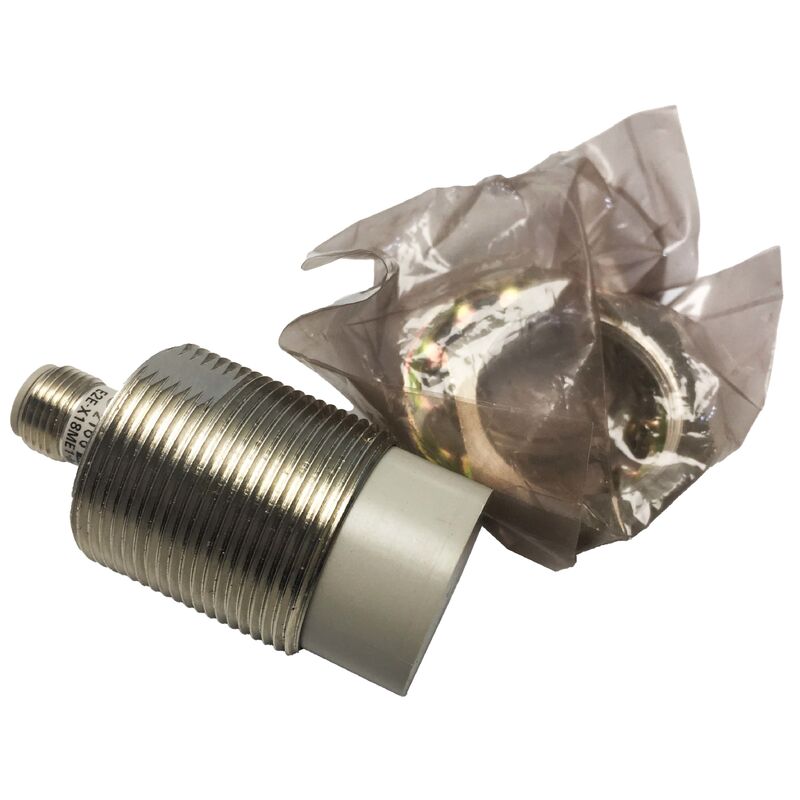

Ορμόνη E2E-X18ME1-M1Παραγωγικός αισθητήρας εγγύτητας M30 χωρίς θωράκιση, 18 χιλιοστών απόσταση αισθητήρα, NPN NO, M12 σύνδεσμος, DC 3-σύρμα, IP67, σειρά E2E
Αριθμός μέρους:Ε2Ε-X18ME1-M1
Αριθμός εναλλακτικού μέρους:Ε2EX18ME1M1
Παρασκευαστής:Εταιρεία Omron (Ιαπωνία)
Κατηγορία προϊόντος:Δέκτης επαγωγικής εγγύτητας
Σειρά:Σειρά Omron E2E
Κωδικός UNSPSC:41110000
Βασικές προδιαγραφές
| Παράμετρος |
Αξία |
| Μέγεθος σώματος |
M30 (30mm κυλινδρική ρυμουλκούμενη κάννη) |
| Τύπος αισθητήρα |
Επαγωγική (ηλεκτρομαγνητική) |
| Τύπος στερέωσης |
Μη προστατευμένα (μη ενσωματώσιμα) |
| Ανίχνευση απόστασης |
18 χιλιοστά |
| Τυπικό αντικείμενο αισθητήρα |
30 × 30 × 1 mm πλάκα σιδήρου |
| Διαμόρφωση εξόδου |
Συνεχή 3-σύρμα, NPN, κανονικά ανοιχτό (ΟΧΙ) |
| Σύνδεση |
Μεταλλικός συνδετήρας M12 4 καρφίτσες |
| Πρόσθετη τάση |
10-30 VDC (12-24 VDC ονομαστικό) |
| Τρέχοντας ρεύμα φορτίου |
5 έως 300 mA |
| Συχνότητα απόκρισης |
100 Hz το πολύ. |
| Αξιολόγηση προστασίας |
Διάκριση IP67 |
| Θέρμανση λειτουργίας |
-40 έως +85°C |
| Υλικό στέγασης |
Άλλες χάλυβες |
| Ανίχνευση υλικού επιφάνειας |
Θερμοπλαστικό PBT πολυμερές |
| Διαφορετικό Ταξίδι |
Μέγιστο 10% της απόστασης αισθητήρα |
| Αντίσταση μόνωσης |
50 MΩ ανά λεπτό (σε 500 VDC) |
| Δυνατότητα διηλεκτρικής |
4,000 VAC, 50/60 Hz για 1 λεπτό. |
| Αντίσταση σε δονήσεις |
10 έως 55 Hz, πλάτος 1,5 mm, 2 ώρες το καθένα σε X/Y/Z |
Περιγραφή του προϊόντος
ΗΟρμόνη E2E-X18ME1-M1είναι ένας μη προστατευμένος επαγωγικός αισθητήρας εγγύτητας με σώμα M30 με εύρος αισθητήρα 18 mm και έξοδο NPN Normally Open, η μεγαλύτερη τυποποιημένη διαμόρφωση της σειράς E2E της Omron,για την ανίχνευση στόχων σιδηρούχων μετάλλων σε αποστάσεις που δεν μπορούν να φτάσουν μικρότεροι αισθητήρες.
Η παραλλαγή M12 με προσύρματα συνδέσμων (επιθέμα M1) καθιστά την εγκατάσταση και την αντικατάσταση απλή: ο αισθητήρας εγκαταστάθηκε σε οποιαδήποτε τρύπα με νήματα M30 × 1,5 ή τρύπα στήριξης 30 mm,το σύνδεσμο συνδέεται με ένα τυποποιημένο καλώδιο M12 4-pin, και η έξοδος NPN συνδέεται απευθείας με τις εισόδους συμβατές με NPN των περισσότερων PLC και βιομηχανικών ελεγκτών χωρίς πρόσθετα κυκλώματα.
Η σειρά E2E δίνει προτεραιότητα στην αξιοπιστία πεδίου σε ακραίες θερμοκρασίες, μόλυνση,και περιβάλλοντα δονήσεων: συνθήκες κατά τις οποίες ένας αισθητήρας μπορεί να λειτουργεί συνεχώς για χρόνια ενώ εκτίθεται σε υγρό κοπής, ψυκτικό ψεκασμό, μεταλλικό σπαθί, και μηχανικές δονήσεις.
Αρχή ανίχνευσης
Το E2E-X18ME1-M1 παράγει ένα ηλεκτρομαγνητικό πεδίο υψηλής συχνότητας από μια τροχιά που είναι ενσωματωμένη πίσω από την ευαισθητοποίηση του.Τα κύματα περιστροφής προκαλούνται στην επιφάνεια του στόχου. Αυτά τα ρεύματα αντλούν ενέργεια από το ταλαντωτικό πεδίο., αμβλύνοντας το εύρος του ταλαντωτή.
Το ηλεκτρονικό κύκλωμα του αισθητήρα ανιχνεύει αυτή την αμβλύνση και μετατρέπει το τρανζίστορ εξόδου NPN από OFF σε ON όταν η αμβλύνση υπερβαίνει το κατώτατο όριο μετάδοσης.Αυτός ο μηχανισμός ανίχνευσης είναι ασύνδετος και μηχανολογικά ανίχνευτος. Ο αισθητήρας δεν έχει κινούμενα μέρη στη λειτουργία ανίχνευσης..
Στοχευόμενο υλικό και απόσταση
Η προδιαγραφή των 18 mm μετριέται με το τυπικό αντικείμενο ανίχνευσης της Omron: μια 30 × 30 × 1 mm επίπεδη σιδερένια πλάκα.
- Μέγεθος στόχου:Μικρότεροι στόχοι παράγουν λιγότερη ατμόσφαιρα ατμόσφαιρα αποσβέσεις και την κίνηση του κατώτατου ορίου σε μικρότερη απόσταση
- Στοχευόμενο υλικό:Τα μη σιδηρούχα μέταλλα (αλουμίνιο, χαλκός, χαλκό) παράγουν κυματιστήματα με διαφορετική απόδοση και θα ανιχνεύονται σε μικρότερες αποστάσεις
- Στόχος πάχος:Πολύ λεπτό μεταλλικό φύλλο αντανακλά λιγότερη ενέργεια από το πρότυπο σιδήρου 1 mm
Διάταξη και έξοδος
Ο σύνδεσμος M12 4 πιν ακολουθεί την τυπική ανάθεση πινών Omron: Πιν 1 (+ παροχή V), Πιν 3 (0V κοινό), Πιν 4 (σημείο εξόδου NPN).
The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
Συχνές Ερωτήσεις
Ερώτηση 1: Ο αισθητήρας δεν είναι προστατευμένος ̇ ποια διαφάνεια απαιτείται από το υλικό τοποθέτησης;
Οι ανιχνευτές εγγύτητας χωρίς θωράκιση απαιτούν ελάχιστη απόσταση μεταξύ του βαρέλι του αισθητήρα και οποιασδήποτε περιβαλλοντικής δομής τοποθέτησης σιδηρούχου μετάλλου.η ελάχιστη πλάγια απόσταση από το γύρω μέταλλο είναι συνήθως ίση με το διπλάσιο της διάμετρος του βαρελιού (60 mm σε κάθε πλευρά)Εάν απαιτείται τοποθέτηση με χάλυβα, η προστατευμένη παραλλαγή (E2E-X10ME1-M1, με απόσταση ανίχνευσης 10 mm) είναι η σωστή επιλογή.
Ε2: Μπορεί το E2E-X18ME1-M1 να ανιχνεύσει αλουμίνιο ή άλλα μη σιδηρούχα μέταλλα;
Ναι, αλλά σε μικρότερες αποστάσεις ανίχνευσης. Για το αλουμίνιο, η αποτελεσματική απόσταση ανίχνευσης είναι συνήθως 40-60% της αξίας του σιδήρου (περίπου 7-11mm). Για τον χαλκό και το χαλκό, είναι ακόμη μικρότερη (25-40%).Η απόσταση λειτουργίας πρέπει να ορίζεται με συντηρητικό τρόπο σε σχέση με τη μειωμένη αποτελεσματική περιοχή.
ΕΡ3: Ο αισθητήρας έχει πιστοποίηση IP67. Μπορεί να χρησιμοποιηθεί σε περιβάλλον πλύσης με καθαρισμό υψηλής πίεσης;
Το IP67 καλύπτει βύθιση έως 1 μέτρο για 30 λεπτά, η οποία υπερβαίνει τις συνθήκες ψεκασμού, ομίχλης και χαμηλής πίεσης.Το IP67 δεν καλύπτει τις συνεχείς υδραγωγικές ρεύσεις υψηλής πίεσης που απαιτούν βαθμολογία IP69KΓια τυπικά περιβάλλοντα κατακλυσμού ψυκτικού υγρού και ψεκασμού μηχανημάτων εργαλείων, το IP67 είναι επαρκές.
Ε4: Υπάρχει μια ζώνη υστερέσεως 10%· τι σημαίνει αυτό για την εγκατάσταση;
Η υστερέση σημαίνει ότι το σημείο ανάφλεξης και το σημείο απενεργοποίησης βρίσκονται σε ελαφρώς διαφορετικές αποστάσεις ∙ ο στόχος πρέπει να απομακρυνθεί κατά περίπου 10% της απόστασης ανίχνευσης (περίπου 1,5%).8 mm) πέρα από το σημείο ανάφλεξης πριν από την εξόδουΑυτό αποτρέπει την ομιλία και εξασφαλίζει καθαρό, σταθερό σήμα εξόδου.
Ε5: Μπορεί το καλώδιο εξόδου να παραταθεί και, αν ναι, σε ποια απόσταση;
Το E2E-X18ME1-M1 χρησιμοποιεί έναν συνδετήρα M12· τα καλώδια επέκτασης είναι τυποποιημένα βιομηχανικά στοιχεία.το καλώδιο εξόδου μπορεί θεωρητικά να παραταθεί έως και 100 μέτρα χωρίς υποβάθμιση των επιδόσεωνΓια τις περισσότερες εγκαταστάσεις εργοστασιακού εδάφους με επεκτάσεις έως 20-30 μέτρα, δεν απαιτούνται ειδικές προφυλάξεις.
