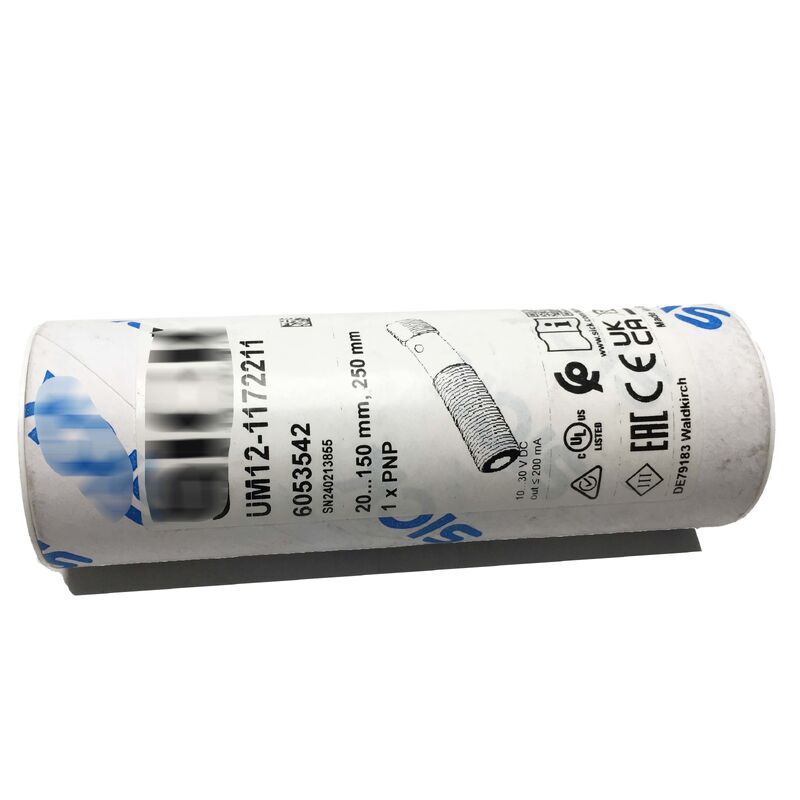

UM12-1172211 Αισθητήρας υπερήχων SICK UM121172211 Ολοκαίνουργιο Σφραγισμένο

SICK UM12-1172211 | Αισθητήρας Απόστασης Υπερήχων — Μεταλλικό περίβλημα M12, 20–150mm, PNP NO, 10–30V DC, 30Hz, IP65/67

Επισκόπηση

Ο SICK UM12-1172211 ενσωματώνει την αποδεδειγμένη τεχνολογία υπερηχητικής ανίχνευσης της SICK σε ένα μεταλλικό περίβλημα M12 — μια μορφή που κυριαρχείται εδώ και καιρό από επαγωγικούς και χωρητικούς αισθητήρες εγγύτητας.

Με μήκος σώματος 55,1mm, είναι πραγματικά συμπαγής για μια μονάδα υπερήχων, και το σπείρωμα M12 × 1 σημαίνει ότι τοποθετείται απευθείας στις ίδιες οπές εγκατάστασης 12mm που χρησιμοποιούνται για συμβατικούς αισθητήρες εγγύτητας χωρίς αντάπτορες ή ειδικές βάσεις.

Το εύρος λειτουργίας 20–150mm καλύπτει εργασίες ανίχνευσης κοντινής εμβέλειας για τις οποίες οι αισθητήρες υπερήχων προτιμώνται όλο και περισσότερο: ανίχνευση στάθμης σε μικρά δοχεία, παρουσία εξαρτημάτων σε στενές σχισμές μεταφορικών ταινιών, ανίχνευση αντικειμένων ανεξαρτήτως υλικού επιφάνειας ή χρώματος.

Το τελευταίο σημείο αξίζει έμφαση — όπου ένας επαγωγικός αισθητήρας ανταποκρίνεται μόνο σε μέταλλο και ένας φωτοηλεκτρικός αισθητήρας μπορεί να παραπλανηθεί από διαφανή ή καθρεπτιζόμενα αντικείμενα, ο UM12 ανακλά ήχο από σχεδόν οτιδήποτε στερεό ή υγρό εντός της δέσμης του, καθιστώντας την ανεξαρτησία υλικού ένα πραγματικό πλεονέκτημα εφαρμογής αντί για διαφημιστικό ισχυρισμό.

Σε συχνότητα μετάδοσης 380 kHz, ο UM12 λειτουργεί στο υψηλό άκρο του εύρους συχνοτήτων βιομηχανικών αισθητήρων υπερήχων. Υψηλότερη συχνότητα σημαίνει στενότερη δέσμη ήχου και λεπτότερη χωρική ανάλυση — η ανάλυση μέτρησης 0,069mm αντικατοπτρίζει αυτό.

Η συχνότητα μεταγωγής στα 30 Hz είναι κατάλληλη για τις περισσότερες εργασίες ανίχνευσης εξαρτημάτων και ανίχνευσης στάθμης σε μηχανήματα παραγωγής, αν και οι εφαρμογές που απαιτούν ανίχνευση αντικειμένων που περνούν γρήγορα θα πρέπει να το ελέγξουν σε σχέση με τον αναμενόμενο ρυθμό κύκλου.

Η αντιστάθμιση θερμοκρασίας της SICK εκτελείται εσωτερικά και συνεχώς, διατηρώντας την προδιαγραφή ακρίβειας ±1% έγκυρη σε ολόκληρο το εύρος λειτουργίας −25°C έως +70°C χωρίς να απαιτείται βαθμονόμηση πεδίου καθώς αλλάζει η θερμοκρασία του περιβάλλοντος.

Αυτό είναι σημαντικό σε χώρους παραγωγής όπου η θερμοκρασία περιβάλλοντος μπορεί να παρουσιάζει σημαντικές διακυμάνσεις μεταξύ νυχτερινής βάρδιας και συνθηκών μέγιστης παραγωγής.

Βασικές Προδιαγραφές

Υπερηχητικοί έναντι Συμβατικών Αισθητήρων Εγγύτητας — Πού ταιριάζει ο UM12

Οι επαγωγικοί και χωρητικοί αισθητήρες κυριαρχούν στην ανίχνευση εγγύτητας με μεταλλικό περίβλημα M12 λόγω της απλότητας και του χαμηλού κόστους τους. Το αντάλλαγμα είναι η εξειδίκευση: οι επαγωγικοί αισθητήρες απαιτούν μεταλλικούς στόχους, οι χωρητικοί αισθητήρες επηρεάζονται από την υγρασία και τα κοντινά υλικά.

Ο UM12 προσθέτει μέτρηση υπερήχων στη μορφή M12 χωρίς κανέναν από αυτούς τους περιορισμούς — ο αισθητήρας μετρά τον χρόνο πτήσης του ανακλώμενου ηχητικού κύματος, ο οποίος λειτουργεί εξίσου καλά από γυαλί, καουτσούκ, αφρό, κοκκώδη υλικά ή υγρές επιφάνειες.

Η καταστολή υποβάθρου είναι ενσωματωμένη στον UM12 μέσω της ρύθμισης σημείου μεταγωγής 150mm του αισθητήρα: αντικείμενα πέρα από το καθορισμένο όριο δεν ενεργοποιούν την έξοδο, ακόμη και αν βρίσκονται εντός της φυσικής εμβέλειας της δέσμης ήχου, επιτρέποντας στον αισθητήρα να αγνοήσει έναν μεταφορικό ιμάντα ή μια επιφάνεια στήριξης που βρίσκεται πίσω από το αντικείμενο στόχο.

Αυτή η καταστολή υποβάθρου είναι εγγενής στη λογική μεταγωγής βάσει απόστασης και όχι μια ξεχωριστή λειτουργία για διαμόρφωση.

IP65/67 και Σκέψεις Εγκατάστασης

Η διπλή βαθμολογία IP65 και IP67 σημαίνει ότι ο UM12 χειρίζεται τόσο πίδακες νερού (IP65) όσο και σύντομη βύθιση έως 1m βάθος (IP67).

Το περίβλημα από επινικελωμένο ορείχαλκο αντέχει στα χημικά καθαρισμού που είναι κοινά σε περιβάλλοντα επεξεργασίας τροφίμων και φαρμακευτικών προϊόντων, και η όψη του μετατροπέα από αφρό PUR / εποξειδικό γυαλί ανέχεται την υγρασία και τη συμπύκνωση που είναι τυπικές σε ψυχόμενους χώρους παραγωγής.

Η προστασία αντίστροφης πολικότητας και η προστασία υπερφόρτωσης βραχυκυκλώματος προστατεύουν το τρανζίστορ εξόδου από σφάλματα καλωδίωσης κατά την εγκατάσταση, αποφεύγοντας τη συνηθισμένη αιτία βλάβης ενός λανθασμένα συνδεδεμένου αισθητήρα σε σενάριο αλλαγής πίνακα.

Συχνές Ερωτήσεις

Ε1: Μπορεί ο UM12-1172211 να ανιχνεύσει διαφανή αντικείμενα όπως γυάλινα μπουκάλια ή διαφανές φιλμ;

Ναι. Οι αισθητήρες υπερήχων ανιχνεύουν μέσω ανακλώμενου ήχου και όχι φωτός, οπότε η διαφάνεια δεν είναι παράγοντας.

Γυαλί, διαφανή μπουκάλια PET, φιλμ πολυαιθυλενίου και υγρές επιφάνειες ανακλούν αξιόπιστα τους παλμούς υπερήχων, εφόσον το αντικείμενο βρίσκεται εντός του εύρους λειτουργίας 20–150mm και παρουσιάζει επιφάνεια αρκετά μεγάλη σε σχέση με τη διάμετρο της δέσμης σε αυτή την απόσταση.

Αυτός είναι ένας από τους κύριους λόγους για τους οποίους οι αισθητήρες υπερήχων επιλέγονται για την ανίχνευση γυάλινων δοχείων σε γραμμές πλήρωσης, όπου οι φωτοηλεκτρικοί αισθητήρες παράγουν αναξιόπιστα αποτελέσματα.

Ε2: Ποια είναι η ελάχιστη απόσταση ανίχνευσης και τι συμβαίνει αν ένα αντικείμενο είναι πιο κοντά από 20mm;

Τα 20mm ελάχιστης απόστασης αντικατοπτρίζουν τη νεκρή ζώνη του αισθητήρα — την απόσταση μπροστά από την όψη του μετατροπέα όπου ο εκπεμπόμενος παλμός δεν έχει ακόμη πλήρως διαμορφωθεί πριν ο αισθητήρας αρχίσει να ακούει την ηχώ.

Αντικείμενα πιο κοντά από 20mm δεν ανιχνεύονται αξιόπιστα. Ο αισθητήρας μπορεί να μην μεταβεί καθόλου ή να παράγει ασταθή έξοδο σε αυτή τη ζώνη.

Για εφαρμογές όπου ο στόχος πλησιάζει τακτικά πιο κοντά από 20mm, θα πρέπει να επιλεγεί διαφορετικό εύρος αισθητήρα ή αρχή ανίχνευσης.

Ε3: Πώς λειτουργεί η αντιστάθμιση θερμοκρασίας και είναι ενεργή όλη την ώρα;

Η ταχύτητα του ήχου στον αέρα αλλάζει κατά περίπου 0,17% ανά κέλβιν αλλαγής θερμοκρασίας.

Χωρίς αντιστάθμιση, ένας αισθητήρας βαθμονομημένος στους 20°C θα παρήγαγε σημαντικά σφάλματα απόστασης στους 5°C ή 40°C.

Το εσωτερικό κύκλωμα αντιστάθμισης θερμοκρασίας του UM12 προσαρμόζει συνεχώς τον υπολογισμό του χρόνου πτήσης με βάση μια εσωτερική μέτρηση θερμοκρασίας, διατηρώντας την ακρίβεια ±1% έγκυρη σε ολόκληρο το εύρος −25°C έως +70°C.

Αυτή η αντιστάθμιση είναι πάντα ενεργή και δεν απαιτεί διαμόρφωση από τον χρήστη.

Ε4: Τι δείχνει το σύστημα ένδειξης 2 LED κατά την κανονική λειτουργία;

Τα δύο LED υποδεικνύουν την κατάσταση λειτουργίας και την κατάσταση εξόδου. Συνήθως, ένα LED επιβεβαιώνει την ενεργοποίηση και την κανονική λειτουργία, ενώ το δεύτερο LED αλλάζει κατάσταση όταν ενεργοποιείται η έξοδος μεταγωγής — επιβεβαιώνοντας ότι ένα αντικείμενο ανιχνεύεται εντός της καθορισμένης απόστασης μεταγωγής.

Αυτή η διάταξη διπλού LED επιτρέπει στον εγκαταστάτη να επαληθεύσει την ανίχνευση χωρίς εξωτερικό όργανο δοκιμής, κάτι που είναι χρήσιμο κατά την έναρξη λειτουργίας όταν ο αισθητήρας τοποθετείται για να επιτευχθεί το σωστό σημείο μεταγωγής για την εφαρμογή.

Ε5: Ο UM12-1172211 διαθέτει σύνδεσμο M12 4 ακίδων — ποια είναι η τυπική αντιστοίχιση ακίδων;

Σε έναν αισθητήρα M12 4 ακίδων PNP, η τυπική αντιστοίχιση ακίδων ακολουθεί τη βιομηχανική σύμβαση: Ακίδα 1 = Τροφοδοσία +V (καφέ), Ακίδα 3 = 0V/GND (μπλε), Ακίδα 4 = Έξοδος μεταγωγής PNP (μαύρο). Η Ακίδα 2 δεν συνδέεται στην έκδοση μονής εξόδου.

Ο αρσενικός σύνδεσμος M12 4 ακίδων στον αισθητήρα ταιριάζει με ένα τυπικό θηλυκό καλώδιο υποδοχής M12 4 ακίδων, το οποίο είναι ευρέως διαθέσιμο ως έτοιμη συναρμολόγηση σε διάφορα μήκη από τους περισσότερους προμηθευτές βιομηχανικού αυτοματισμού.
