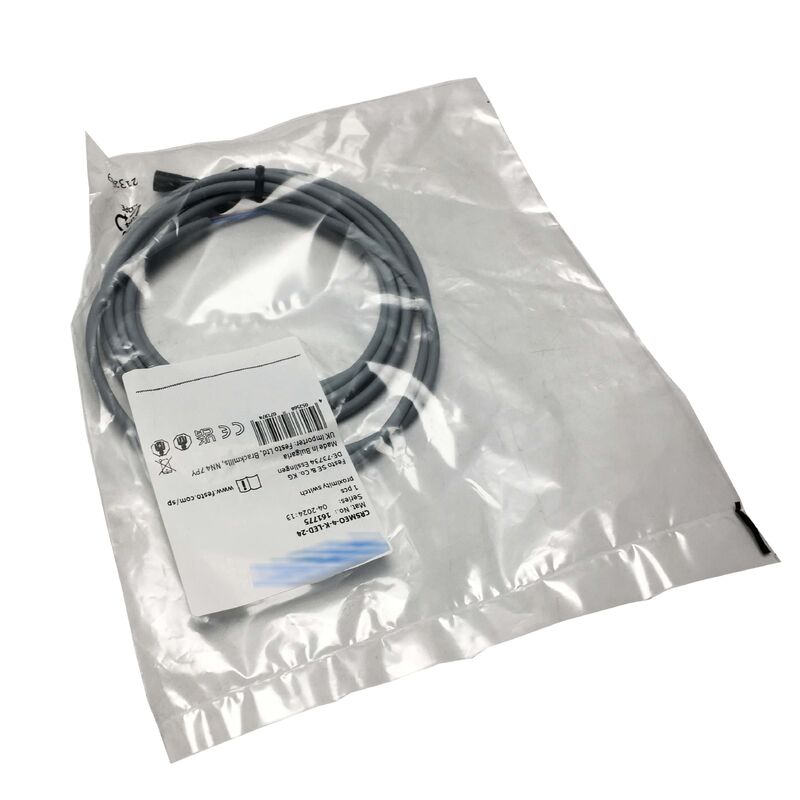

Διακόπτης εγγύτητας Festo CRSMEO-4-K-LED-24 Καινούργιο

Φέστο CRSMEO-4-K-LED-24 ∙ ∙ Μαγνητοανθεκτικός αισθητήρας εγγύτητας ∙ 12 ∙ 30V DC, 500mA, 800Hz, IP67, LED, καλώδιο 2,5m, χωρίς Cu / PTFE

Σύνοψη

ΗFesto CRSMEO-4-K-LED-24είναι ένας μαγνητοανθεκτικός αισθητήρας εγγύτητας από την σειρά CRSMEO της Festo, σχεδιασμένος ειδικά για την ανίχνευση της θέσης των μαγνητικών έμβολο στο εσωτερικό των πνευματικών κυλίνδρων.

Τοποθετείται στο T-slot ή στη γραμμή των ενεργοποιητών Festo, ευθυγραμμίζεται με το μεταβατικό μαγνητικό δαχτυλίδι που ενσωματώνεται στο έμβολο,και διακόπτες όταν το μαγνητικό πεδίο υπερβαίνει το κατώτατο όριο ανίχνευσης, ̇ που επιβεβαιώνουν τις θέσεις στο τέλος της ροής ή τις ενδιάμεσες θέσεις χωρίς φυσική επαφή με το ίδιο το έμβολο.

Η ονομασία "CRSMEO" σηματοδοτεί την προδιαγραφή αντοχής στη διάβρωση που διακρίνει αυτόν τον αισθητήρα από τις τυποποιημένες παραλλαγές της σειράς SMEO.

Η κατασκευή υλικών χωρίς Cu (χωρίς χαλκό) και χωρίς PTFE ικανοποιεί τις προδιαγραφές υλικών για περιβάλλοντα παραγωγής φαρμάκων και τροφίμων,όπου τόσο η μόλυνση από χαλκό όσο και η μόλυνση από σωματίδια PTFE αποτελούν προβληματικά θέματα που υπόκεινται σε κανονιστικές διατάξεις.

Το περίβλημα από πολυπροπυλένιο και η επιλογή ανθεκτικών στη διάβρωση συστατικών σε όλο το σώμα του αισθητήρα το καθιστούν κατάλληλο για χρήση σε ζώνες πλύσης, περιβάλλοντα οξέος καθαρισμού,και εγκαταστάσεις που βρίσκονται σε επαφή με τρόφιμα, όπου θα περιορίζονται τα τυποποιημένα πλαστικά αισθητήρων και οι επικάλυψεις.

Με μέγιστη συχνότητα εναλλαγής 800 Hz,Το CRSMEO-4-K-LED-24 ανταποκρίνεται πολύ πιο γρήγορα από οποιοδήποτε πρακτικό πνευματικό ενεργοποιητή μπορεί να μετακινηθεί. Αυτό το κενό του κεφαλιού εξασφαλίζει ότι ο αισθητήρας δεν χάνει ποτέ ένα γεγονός ανίχνευσης, ανεξάρτητα από το πόσο γρήγορα ο κύκλος κύκλου.

Το μέγιστο ρεύμα εξόδου 500mA είναι γενναιόδωρο για έναν αισθητήρα θέσης και του επιτρέπει να ενεργοποιεί ρεύματα δεικτών, κυλίνδρους ρελέ ή κάρτες εισόδου PLC απευθείας χωρίς ανησυχίες για φόρτιση ρεύματος εξαερισμού.

Το ενσωματωμένο καλώδιο μήκους 2,5 μέτρων (προσθήκη K στον αριθμό τμήματος) είναι μια σκόπιμη επιλογή σχεδιασμού για την τοποθέτηση ενός πνευματικού κυλίνδρου: το σώμα του αισθητήρα βρίσκεται κοντά στον κύλινδρο,οι διαδρομές καλωδίων πίσω στο ντουλάπι ελέγχου, και ένα σταθερό καλώδιο αποτρέπει τις αποτυχίες δονήσεων των συνδέσμων που μερικές φορές επηρεάζουν τους αισθητήρες τύπου συνδέσμου σε πνευματικές εφαρμογές υψηλού κύκλου.

Ο δείκτης LED παρέχει άμεση οπτική επιβεβαίωση της κατάστασης ενεργοποίησης του αισθητήρα κατά την έναρξη λειτουργίας της μηχανής και την ανίχνευση σφαλμάτων χωρίς να απαιτείται όργανο.

Βασικές προδιαγραφές

Τεχνολογία μαγνητικού σχοινιού στην πνευματική ανίχνευση θέσης

Οι αισθητήρες κορμού λειτουργούν ανιχνεύοντας το μαγνητικό πεδίο του μαγνήτη του έμβολο ̇ όταν το έμβολο πλησιάζει τη θέση του αισθητήρα στο διάτρημα του κυλίνδρου,Η ένταση του μαγνητικού πεδίου περνά το κατώφλι που κλείνει την επαφή με το καλάμι..

Η παραλλαγή μαγνητοαντίστασης που χρησιμοποιείται στη σειρά CRSMEO έχει βελτιωμένη ευαισθησία και πιο καθορισμένα χαρακτηριστικά διακόπτη σε σύγκριση με παλαιότερα μοντέλα που βασίζονται αποκλειστικά σε καλάμι.που μεταφράζεται σε πιο ακριβείς και επαναλαμβανόμενες θέσεις διακόπτη σε όλη τη διάρκεια ζωής του κυλίνδρου.

The CRSMEO-4-K-LED-24's bipolar output means the internal reed contact opens and closes with the same polarity relationship regardless of which direction the magnetic field approaches from — an advantage in fast-reversing actuator applications where the piston might approach the sensor from either travel direction at different points in the machine cycle.

Χωρίς Cu / Χωρίς PTFE

Στην παραγωγή τροφίμων, ποτών και φαρμάκων, ορισμένα υλικά περιορίζονται κοντά στις ζώνες επαφής των προϊόντων από τα πρότυπα υγιεινής και τους κανονισμούς της βιομηχανίας.Ο χαλκός και τα κράματα του μπορούν να μολύνουν τα τρόφιμαΤα σωματίδια PTFE από τις συμπίεσεις ή τις επικάλυψεις μπορούν να σπάσουν και να εμφανιστούν σε προϊόντα που υπόκεινται σε ρυθμίσεις.

Η σειρά CRSMEO είναι χωρίς Cu, PTFE-free specification provides documented compliance for sensor installations in these environments — confirming through the material specification that the sensor itself does not contribute these regulated contaminants to the production area, ακόμη και σε συνθήκες πλύσης ή τυχαίας επαφής.

Γενικές ερωτήσεις

Ε: Με ποια σειρά κυλίνδρων Festo είναι συμβατό το CRSMEO-4-K-LED-24;

Ο αισθητήρας CRSMEO-4 έχει σχεδιαστεί για τη σειρά κυλίνδρων Festo με στρογγυλό κύλινδρο και κύλινδρο προφίλ που περιλαμβάνουν μαγνητικό έμβολο και C-slot ή αυλάκι για την τοποθέτηση αισθητήρα.

Οι συμβατές οικογένειες κυλίνδρων περιλαμβάνουν τις σειρές κυλίνδρων DZF, DZH, DSBC, DSNU, DSNUP και άλλες τυποποιημένες σειρές κυλίνδρων Festo που καθορίζουν την τοποθέτηση αυλακών αισθητήρα.

Το "4" στον αριθμό τμήματος αναφέρεται στον συντελεστή σχήματος του αισθητήρα και στη συμβατότητα με τις αυλακώσεις.

Ο διαμορφωτής προϊόντος και η τεκμηρίωση κυλίνδρων της Festo θα επιβεβαιώσουν ποιο συγκεκριμένο παράγοντα σχήματος αυλακώματος αισθητήρα ισχύει για κάθε σειρά κυλίνδρων.

Ε2: Είναι ο δείκτης LED ενεργός πάντα ή μόνο όταν ενεργοποιείται ο αισθητήρας;

Το LED αλλάζει κατάσταση όταν ενεργοποιείται η έξοδος διακόπτη· φωτίζεται όταν ο αισθητήρας ανιχνεύει τον μαγνήτη του έμβολο και κλείνει η επαφή NO.Εξαλείφεται όταν το έμβολο μετακινείται μακριά και η επαφή ανοίγει.

Αυτό παρέχει άμεση οπτική επιβεβαίωση της κατάστασης ανίχνευσης κατά την εγκατάσταση: ο τεχνικός τοποθετεί τον αισθητήρα στο αυλάκι του κυλίνδρου, μετακινεί τον κύλινδρο στο τέλος της κίνησης με το χέρι ή με εντολή,και επιβεβαιώνει το φωτισμό LED για να επαληθεύσει την ορθή τοποθέτηση του αισθητήρα και τη μαγνητική ζεύξη πριν από την κλειδώση του αισθητήρα σε θέση.

Ε3: Μπορεί το CRSMEO-4-K-LED-24 να χρησιμοποιηθεί με κυλίνδρους μη Festo που έχουν C-slot;

- Ναι, ναι. provided the C-slot dimensions match the CRSMEO-4 sensor's mounting dimensions and the cylinder piston carries a magnet of sufficient field strength to trigger the sensor at the sensing distance through the cylinder wall material.

Η Festo δημοσιεύει τις διαστάσεις τοποθέτησης του CRSMEO-4 και το ελάχιστο απαιτούμενο μαγνητικό πεδίο. Συγκρίνετε αυτά με τις προδιαγραφές αυλακώματος του κυλίνδρου-στόχου και τις προδιαγραφές μαγνητικού έμβολο.Ο ίδιος ο αισθητήρας δεν είναι ηλεκτρικά ή λογικά αποκλειστικός για τους κυλίνδρους Festo.

Ε4: Ποια είναι η σημασία της διπολικής εξόδου και πώς επηρεάζει την καλωδίωση;

Το διπολικό σε αυτό το πλαίσιο σημαίνει ότι η επαφή με το ζαχαροκάλαμο αλλάζει ρεύμα και στις δύο πολικότητες ∙ ο αισθητήρας δεν έχει κατευθυντήρια απαίτηση για την πολικότητα συνεχούς ρεύματος που εφαρμόζεται στην έξοδο του.Αυτό σημαίνει ότι ο αισθητήρας μπορεί να συνδεθεί είτε με PNP ή με NPN PLC κυκλώματα εισόδου ως ένα απλό κλείσιμο επαφής, χωρίς τα ηλεκτρονικά αισθητήρα να επιβάλλουν απαιτήσεις κατεύθυνσης ρεύματος.

Το 3-core καλώδιο μεταφέρει θετική τροφοδοσία, αρνητική τροφοδοσία και διακόπηση της εξόδου.Καλώδιο 5 μέτρων.

Ε5: Ποια συντήρηση απαιτείται από το CRSMEO-4-K-LED-24 κατά τη διάρκεια της ζωής του;

Οι αισθητήρες Reed είναι παθητικές συσκευές επαφής χωρίς ηλεκτρονική ενέργεια στο ίδιο το στοιχείο διακόπτη, δίνοντάς τους πολύ μεγάλη διάρκεια ζωής υπό κανονικές συνθήκες λειτουργίας.

The main wear mechanism is contact erosion at the reed element from the switching current over millions of cycles — the 500mA / 10W maximum ratings should not be continuously approached to maximise contact life.

Ο περιοδικός καθαρισμός του σώματος αισθητήρα και του σημείου εισόδου του καλωδίου σε περιβάλλον πλύσης αποτρέπει την είσοδο χημικών ουσιών γύρω από την σφραγίδα του καλωδίου. The most common failure mode on integrated-cable sensors is cable damage from repeated flexing or mechanical stress near the sensor body — protect the cable entry area from mechanical strain during installation.
