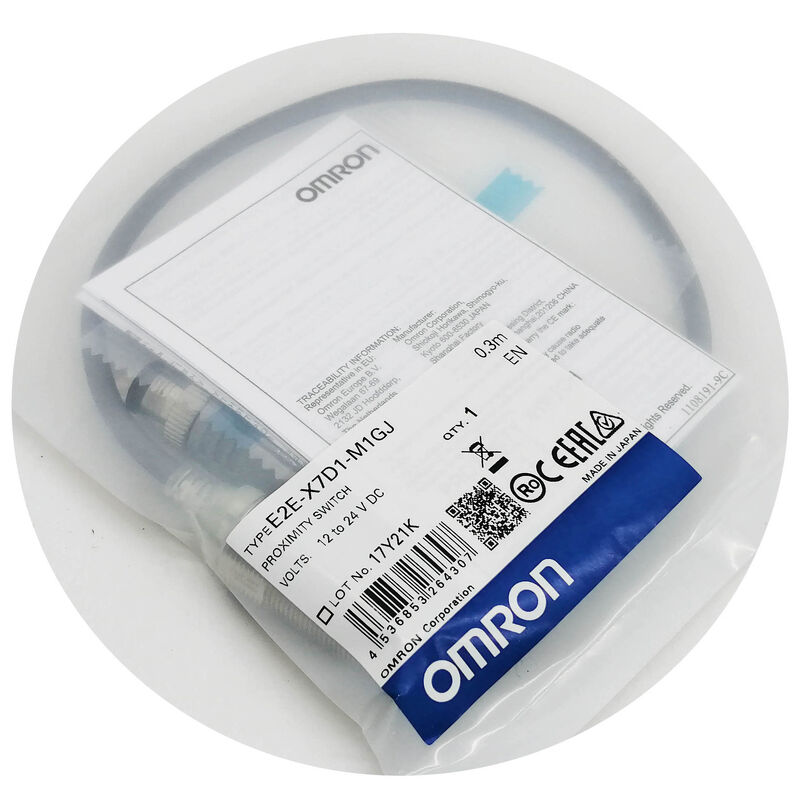

Νέος αισθητήρας εγγύτητας OMRON Ε2Ε-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ | M18 Θωρακισμένος Επαγωγικός Αισθητήρας Εγγύτητας 7mm — Επίτοιχη Στήριξη / M12 Κωδικοποιημένος A / DC 2-Καλωδίων ΟΧΙ / IP67

Διαμόρφωση Επίτοιχης Στήριξης — Ανίχνευση Μέσω Πάνελ

Η κατάληξη MJ στο E2E-X7D1-M1GJ προσδιορίζει τη μορφή επίτοιχης στήριξης με σύνδεση M12. Ο αισθητήρας περνά μέσα από μια οπή πάνελ από την πίσω πλευρά, ασφαλίζοντας με ένα παξιμάδι ασφάλισης στην όψη του πάνελ, με το παράθυρο ανίχνευσης να βλέπει προς τα έξω από την μπροστινή όψη του πάνελ. Αυτός είναι ο αντίθετος προσανατολισμός από έναν αισθητήρα μηχανικής στήριξης που βιδώνει σε ένα στήριγμα με την όψη ανίχνευσής του να στοχεύει σε κινούμενους στόχους.

Η απόδοση ανίχνευσης είναι πανομοιότυπη με την τυπική σειρά E2E-X7D1 M18 — εμβέλεια 7mm, συχνότητα μεταγωγής 500Hz, προστασία IP67 ανθεκτική στο λάδι, διπλοί ενδείκτες LED — με τη μορφή προσαρμοσμένη για επίτοιχη εγκατάσταση σε εξοπλισμό ποιοτικού ελέγχου, συμπαγείς μονάδες αυτοματισμού και φορητό ή επιτραπέζιο εξοπλισμό όπου το σημείο ανίχνευσης βρίσκεται στην όψη της συσκευής.

Η σύνδεση M12 τοποθετείται στο πίσω μέρος του πάνελ, κρατώντας την καλωδίωση μακριά από την όψη ανίχνευσης. Σε περιβάλλοντα που απαιτούν συχνή συντήρηση, η τυποποίηση των συνδέσεων M12 σημαίνει ότι η αντικατάσταση του αισθητήρα δεν διαταράσσει τη σταθερή διαδρομή καλωδίωσης — αποσυνδέστε το M12, εγκαταστήστε τον νέο αισθητήρα, επανασυνδέστε.

Βασικές Προδιαγραφές

7mm Θωρακισμένος σε M18 — Η Σωστή Προδιαγραφή

Η θωρακισμένη κατασκευή εστιάζει το μαγνητικό πεδίο προς τα εμπρός, επιτρέποντας την επίπεδη εγκατάσταση σε μεταλλικά στηρίγματα χωρίς απώλεια απόστασης ανίχνευσης — η εμβέλεια των 7mm ισχύει με την όψη του αισθητήρα επίπεδη με την επιφάνεια του στηρίγματος. Το M18 θωρακισμένο στα 7mm είναι η καθιερωμένη προδιαγραφή για εφαρμογές που απαιτούν απόσταση ανίχνευσης 5–7mm με επίπεδη στήριξη. Η θωράκιση καταστέλλει το πλευρικό πεδίο διασποράς που προκαλεί ψευδή ανίχνευση όταν ένας αθωράκιστος αισθητήρας εγκαθίσταται επίπεδα σε μέταλλο.

Κύκλωμα DC 2-Καλωδίων — Τρία mA Ελάχιστο, 0,8 mA Διαρροή

Το κύκλωμα 2 καλωδίων συνδέεται σε σειρά με το φορτίο. Σε κατάσταση χωρίς στόχο: διαρροή 0,8mA μέσω του φορτίου — κάτω από το όριο ON των τυπικών εισόδων PLC 24V (συνήθως 5–7mA ελάχιστο). Σε κατάσταση ανίχνευσης στόχου: ρεύμα ρέει μέσω του σταδίου εξόδου και του φορτίου από την τροφοδοσία.

Για εισόδους PLC που καταναλώνουν 5–20mA στα 24V, το ελάχιστο ρεύμα φορτίου 3mA διασφαλίζει ότι το στάδιο εξόδου του αισθητήρα άγει σωστά όταν η είσοδος PLC συνδέεται ως φορτίο. Εγκαταστήστε με παράλληλη αντίσταση εάν η αντίσταση του φορτίου είναι αρκετά υψηλή ώστε η κατανάλωση ρεύματος να πέφτει κάτω από 3mA.

Η απόσταση ρύθμισης 5,6mm — 80% των ονομαστικών 7mm — είναι η αξιόπιστη ζώνη εργασίας. Ρυθμίστε το φυσικό κενό στα 3,5–4,5mm για άνετο περιθώριο έναντι θερμικής διαστολής, κραδασμών και παραλλαγής ευθυγράμμισης πάνελ.

Συχνές Ερωτήσεις

Ε1: Ποιο καλώδιο M12 ταιριάζει με τη σύνδεση MJ;

Οποιαδήποτε θηλυκή σύνδεση καλωδίου M12 κωδικοποιημένης A — το κυρίαρχο πρότυπο σύνδεσης πεδίου στην αυτοματοποίηση εργοστασίων παγκοσμίως. Η κωδικοποίηση Α το διακρίνει από τις συνδέσεις M12 κωδικοποιημένες B (PROFIBUS), D (Ethernet) και X. Για τη σύνδεση DC 2 καλωδίων, χρησιμοποιήστε τις ακίδες 1 (καφέ, +V) και 3 (μπλε, 0V/έξοδος) μιας τυπικής διάταξης καλωδίου M12 κωδικοποιημένης A 4 ακίδων. Οι ακίδες 2 και 4 δεν χρησιμοποιούνται στη διαμόρφωση 2 καλωδίων.

Ε2: Ποιο κενό εργασίας πρέπει να ρυθμιστεί κατά την εγκατάσταση;

Ρυθμίστε το φυσικό κενό μεταξύ της όψης του αισθητήρα και της πλησιέστερης προσέγγισης του στόχου στα 3,5–4,5mm. Αυτό διατηρεί το σημείο μεταγωγής άνετα εντός της απόστασης ρύθμισης 5,6mm σε ολόκληρο το εύρος θερμοκρασίας λειτουργίας και το εύρος τάσης τροφοδοσίας. Επιβεβαιώστε ότι το πράσινο LED ανάβει σταθερά στο επιθυμητό κενό — αυτό επαληθεύει ότι το κενό βρίσκεται εντός της αξιόπιστης ζώνης ρύθμισης.

Ε3: Η εμβέλεια των 7mm ισχύει για ανοξείδωτους χαλύβδινους στόχους;

Ο ωστενιτικός ανοξείδωτος χάλυβας (βαθμός 304/316) έχει συντελεστή διόρθωσης περίπου 0,6–0,75x, παράγοντας μια αποτελεσματική απόσταση μεταγωγής περίπου 4,2–5,25mm για αυτόν τον αισθητήρα. Αυτό βρίσκεται εντός της απόστασης ρύθμισης 5,6mm, οπότε η ανίχνευση ανοξείδωτου χάλυβα είναι εφικτή εάν το κενό εγκατάστασης βρίσκεται εντός της αποτελεσματικής εμβέλειας του ανοξείδωτου. Πάντα να επαληθεύετε την πραγματική απόσταση μεταγωγής με τη συγκεκριμένη ποιότητα ανοξείδωτου και τη γεωμετρία του στόχου στην πραγματική εγκατάσταση.

Ε4: Πώς βοηθούν τα διπλά LED κατά την εγκατάσταση και τη λειτουργία;

Πράσινο LED: Σταθερό πράσινο χωρίς να υπάρχει στόχος επιβεβαιώνει ότι καμία μεταλλική επιφάνεια δεν βρίσκεται σε απόσταση 5,6mm από την όψη ανίχνευσης — καμία τυχαία παρεμβολή κοντά. Σταθερό πράσινο όταν ο στόχος βρίσκεται στο επιθυμητό κενό επιβεβαιώνει ότι το κενό βρίσκεται εντός της αξιόπιστης απόστασης ρύθμισης.

Κόκκινο LED: Ανάβει όταν ένας στόχος εισέρχεται στο πεδίο ανίχνευσης. Αναβοσβήνον κόκκινο κατά την προσέγγιση του στόχου υποδεικνύει ότι το κενό βρίσκεται στο όριο της σταθερής ζώνης μεταγωγής ή κοντά σε αυτό και χρειάζεται ρύθμιση.

Ε5: Η επίτοιχη στήριξη επηρεάζει τη στεγανοποίηση IP67;

Το σώμα του αισθητήρα διατηρεί τη στεγανοποίηση IP67 σε οποιονδήποτε προσανατολισμό στήριξης. Η σύνδεση M12 επιτυγχάνει στεγανοποίηση IP67 όταν η σύνδεση του καλωδίου είναι πλήρως συνδεδεμένη και κλειδωμένη. Ωστόσο, η οπή του πάνελ από μόνη της δεν είναι διεπαφή στεγανοποιημένη IP67 μεταξύ του μπροστινού και του πίσω περιβάλλοντος του πάνελ. Εάν απαιτείται περιβαλλοντικός διαχωρισμός μεταξύ των πλευρών του πάνελ — για παράδειγμα, πλύσιμο στην μπροστινή πλευρά με καθαρές συνθήκες στο πίσω μέρος — μπορεί να χρειαστεί επιπλέον στεγανοποίηση γύρω από το σώμα του αισθητήρα στην οπή του πάνελ.
