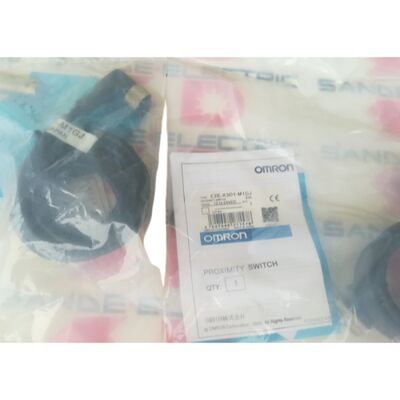

Νέος αισθητήρας εγγύτητας OMRON Ε2E-X3D1-M1CJ E2EX3D1M1CJ

Omron E2E-X3D1-M1CJ∙ ∙ ∙ M12 Προστατευμένο, 3mm NO, DC 2-Wire, 12 ∙ 24VDC, 1kHz, Πίνακα Mount, M12 A-Coded Connector, IP67

Σύνοψη

ΗOmron E2E-X3D1-M1CJis a panel-mount variant of the E2E series M12 shielded proximity sensor — the same sensing element as the standard E2E-X3D1 M12 sensor but configured for installation in a control panel or equipment door rather than a machine frame or bracket.

Όταν ο τυπικός αισθητήρας M12 συνδέεται απευθείας με τη δομή της μηχανής στο σημείο ανίχνευσης,η έκδοση τοποθέτησης πάνελ έχει σχεδιαστεί για να τοποθετείται σε ένα τεμαχισμένο πάνελ και να συνδέεται με καλωδίωση πεδίου μέσω του συνδετήρα με κωδικό M12 A, με το πρόσωπο του αισθητήρα προσανατολισμένο για ανίχνευση μέσω του πάνελ ή τοποθετημένο σε ένα άνοιγμα του πάνελ.

Η σύνδεση με κωδικό M12 A είναι η διακριτική ηλεκτρική διεπαφή. A-coding is the standard M12 key configuration used for DC sensors and actuators in factory automation — 4-pin M12 A-coded connectors are the dominant interface on Omron's E2E connector-type sensors and are compatible with the vast range of M12 A-coded field cables and T-connectors used in European and global machine automation wiring.

Η ευθυγράμμιση κωδικού Α αποτρέπει την τυχαία σύνδεση με συνδέσμους κωδικού Β (χρησιμοποιούνται για profibus / fieldbus) ή συνδέσμους κωδικού D (Ethernet), εξαλείφοντας μια κοινή πηγή σφαλμάτων καλωδίωσης πεδίου.

Η έξοδος NO 2 καλωδίων συνεχούς ρεύματος παρέχει την ίδια απλότητα εγκατάστασης που υπάρχει σε όλα τα μοντέλα E2E 2 καλωδίων συνεχούς ρεύματος: δύο καλώδια μεταφέρουν τόσο την παροχή όσο και το σήμα,σύνδεση σε σειρά με το φορτίο μεταξύ της τροφοδοσίας θετική και κοινή.

Με το περίβλημα στερέωσης του πάνελ και τη σύνδεση M12, το E2E-X3D1-M1CJ μπορεί να εγκατασταθεί στο πάνελ, συνδεδεμένο με καλώδια πεδίου από το μπροστινό μέρος,και αντικαθίστανται χωρίς να διαταράσσει το σταθερό σχοινί καλωδίωσης της μηχανής.

Βασικές προδιαγραφές

Διαμόρφωση τοποθέτησης οθόνης ∙ Αισθητήρας στον πίνακα, όχι στο μηχάνημα

Οι επαγωγικοί αισθητήρες που τοποθετούνται σε πάνελ εξυπηρετούν διαφορετική λειτουργία εγκατάστασης από τους αισθητήρες θέσης που τοποθετούνται σε μηχανή.αισθητήρες τοποθέτησης σε πάνελ σε εξοπλισμό αυτοματισμού ανιχνεύουν στοιχεία σε κοντινή απόσταση μέσω της επιφάνειας του πάνελ, παρουσία ετικέτας σε μηχανισμό διανομής τοποθετημένο σε πάνελ ή εγγύτητα στόχου σε συμπαγή συνδυασμό συσκευών σε γραμμή.

Το σχήμα του θήκους τοποθέτησης του πάνελ επιτρέπει την εγκατάσταση και το προσανατολισμό του αισθητήρα από το μπροστινό μέρος του πάνελ.και η σύνδεση M12 παρέχει τη σύνδεση καλωδίου πεδίου σε καθορισμένη, προσβάσιμη θέση στην επιφάνεια του πάνελ.

Για κατασκευαστές μηχανών και ενοποιητές συστημάτων που σχεδιάζουν εξοπλισμό με τυποποιημένη διάταξη πάνελ,η μορφή αισθητήρα τοποθέτησης πάνελ ενσωματώνεται καθαρά στην μηχανική πάνελ με καθορισμένο μέγεθος τρύπας τοποθέτησης και τοποθεσία συνδέσμου, συνεπής σε πολλές μονάδες.

DC 2-Wire NO στον συνδετήρα με κωδικό M12 A

Το κύκλωμα DC 2 καλωδίων σε έναν συνδετήρα M12 με κωδικό A μειώνει τη διεπαφή σε δύο λειτουργικά καλώδια .Οι πινές 2 και 3 του συνδέσμου M12 4 πινών δεν χρησιμοποιούνται στη διαμόρφωση 2 καλωδίων και αφήνονται ανοιχτές στον αισθητήρα.

Το πρότυπο συνδέσμων με κωδικό M12 A σημαίνει ότι η πλευρά συναρμολόγησης καλωδίων προέρχεται από οποιονδήποτε από τους δεκάδες παγκόσμιους κατασκευαστές συστοιχιών καλωδίων με κωδικό M12 A ̇ ευθεία και ορθογώνια στυλ σώματος,Υλικά γιλέκων PVC και PUR, με θωράκιση και χωρίς θωράκιση, σε μήκους από 0,5 m έως 15 m.

Η τυποποίηση αυτή εξαλείφει την εξάρτηση από ένα μόνο καλώδιο και απλοποιεί τη διαχείριση ανταλλακτικών σε εγκαταστάσεις που διατηρούν πολλούς αισθητήρες E2E σε πολλά μηχανήματα.

3mm ανίχνευση από το προστατευμένο M12

The 3mm sensing distance of the shielded E2E-X3D1-M1CJ is rated for the standard 12 × 12 × 1mm iron test target — appropriate for detecting small metal components at close range with a defined sensing zone.

Η προστατευόμενη κατασκευή εστιάζει το πεδίο άξια, πράγμα που σημαίνει ότι η ζώνη ανίχνευσης είναι καλά καθορισμένη και προβλέψιμη.και τα γειτονικά εξαρτήματα έχουν ελάχιστη επίδραση στο σημείο διακόπτη όταν η εγκατάσταση πραγματοποιείται με τυποποιημένα διαχωρισμένα σημεία τοποθέτησης.

Η απόσταση ρύθμισης 0,24 mm (80% του ονομαστικού 3 mm) είναι η σταθερή ζώνη ανίχνευσης που λαμβάνει υπόψη τη διακύμανση της θερμοκρασίας και της τάσης.

Για εφαρμογές τοποθέτησης σε πάνελ όπου ο στόχος παρουσιάζεται σε σταθερό, ελεγχόμενο κενό,Η ρύθμιση εντός 1 ̊2 mm παρέχει το μέγιστο δυνατό περιθώριο ανίχνευσης και την υψηλότερη αξιοπιστία σε όλη τη διακύμανση παραγωγής τόσο στον πληθυσμό αισθητήρων όσο και στον στόχο.

Γενικές ερωτήσεις

Ε1: Ποια είναι η ανάθεση της καρφίτσας με κωδικό M12 A για το E2E-X3D1-M1CJ;

Ο συνδετήρας 4 πινών με κωδικό M12 A στο E2E-X3D1-M1CJ χρησιμοποιεί την τυπική ανάθεση αισθητήρα συνεχούς ρεύματος: Πιν 1 (καφέ) = +V παροχή (συνδέεται με +1224V DC),Πιν 3 (μπλε) = 0V/έξοδος (σύνδεση σε σειρά με κοινό φορτίο για την παροχή)Οι καρφίτσες 2 και 4 δεν συνδέονται για τη διαμόρφωση 2 καλωδίων.

Σε συγκροτήματα καλωδίων πεδίου M12 με κωδικό Α, πρέπει να επιβεβαιώνεται η αντιστοιχία χρώματος καλωδίων με το πρότυπο IEC 60947-5-2 για να εξασφαλίζεται η σωστή σύνδεση.

Ε2: Η έξοδος είναι DC 2-σύρματος ο αισθητήρας αυτός απαιτεί ελάχιστο ρεύμα φορτίου όπως οι άλλοι αισθητήρες 2-σύρματος;

Το κύκλωμα DC 2 καλωδίων απαιτεί ένα ελάχιστο ρεύμα φορτίου 3 mA για την έξοδο να αλλάζει αξιόπιστα μεταξύ των καταστάσεων ON και OFF.που υπερβαίνει το ελάχιστο αυτό.

Το ρεύμα διαρροής εκτός κατάστασης 0,8mA δεν πρέπει να υπερβαίνει το όριο κατάστασης εκτός λειτουργίας της εισόδου του PLC ̇ οι τυπικές εισόδοι PLC με όρια κατάστασης εκτός λειτουργίας 3V ή ισοδύναμο ρεύμα χειρισμού διαχειρίζονται το 0.Διαρροή 8mA χωρίς ψευδή ενεργοποίηση.

Ε3: Μπορεί το E2E-X3D1-M1CJ να χρησιμοποιηθεί σε εξοπλισμό εξωτερικού που εκτίθεται στη βροχή;

Το IP67 καλύπτει την πλήρη προστασία από την είσοδο σκόνης και την προσωρινή βύθιση έως 1 μέτρο για 30 λεπτά.Υψηλής πίεσης αεροπλάνα νερού, η ηλεκτρική πλύση ή η παρατεταμένη βύθιση άνω των 30 λεπτών απαιτούν βαθμολογίες IP68 ή IP69K.

Για εγκαταστάσεις εξωτερικών πάνελ σε προστατευμένες τοποθεσίες (περιβάλλον IP54), το IP67 παρέχει περιθώριο άνω της ελάχιστης απαίτησης.

Για εκτεθειμένες υπαίθριες εγκαταστάσεις που υποβάλλονται σε απευθείας καιρικές συνθήκες,επαληθεύουν την ικανότητα IP του συνδέσμου M12 στην κατάσταση χωρίς σύνδεση και διασφαλίζουν ότι ο σύνδεσμος του συνόλου καλωδίων που συνδέεται πληροί επίσης την απαίτηση στεγανοποίησης IP67 όταν συνδέεται.

Ε4: Για ποιο μέγεθος στόχου χαρακτηρίζεται η απόσταση 3 mm και πώς ένας μικρότερος στόχος επηρεάζει την περιοχή ανίχνευσης;

Η απόσταση των 3 mm προσδιορίζεται για μια δοκιμαστική πλάκα από σίδηρο 12 × 12 × 1 mm, η οποία αντιστοιχεί κατά προσέγγιση στην περιοχή της επιφάνειας ανίχνευσης του αισθητήρα M12.περίπου 6 × 6 mm σίδηρο παράγει περίπου 80 ̇ 85% της ονομαστικής απόστασης (24 × 4 mm σίδηρο παράγει περίπου 70% (2,1 mm).

Για εφαρμογές τοποθέτησης σε πάνελ όπου ένα μικρό στοιχείο ∙ μια καρφίτσα, μια σφαίρα ή μια σφραγίδα ∙ είναι ο στόχος ανίχνευσης,να επαληθεύεται η πραγματική απόσταση διακόπτη με το συγκεκριμένο μέγεθος και υλικό στόχου πριν από την οριστική ολοκλήρωση του κενού μεταξύ αισθητήρα και στόχου στον σχεδιασμό του πάνελ.

Ε5: Μπορούν να τοποθετηθούν πολλαπλά αισθητήρες E2E-X3D1-M1CJ δίπλα-δίπλα ο ένας στον ίδιο πίνακα χωρίς αμοιβαία παρεμβολή;

Οι προστατευμένοι αισθητήρες έχουν μειωμένη ευαισθησία σε αμοιβαίες παρεμβολές σε σύγκριση με τους μη προστατευμένους τύπους,αλλά σε πολύ κοντινή απόσταση πλάι-σε-πλάι ̇ εντός περίπου 30 ̇ 40 mm πρόσωπο με πρόσωπο για τα μοντέλα τυποποιημένης συχνότητας M12 ̇ ταυτόχρονη ταλάντευση μπορεί να προκαλέσει παρεμβολές από γειτονικούς αισθητήρες.

Για συστοιχίες πλαισίων πολλαπλών αισθητήρων όπου η απόσταση είναι μικρότερη από 40 mm, οι παραλλαγές E2E διαφορετικής συχνότητας της Omron (σειρά E2E-X3D15) επιτρέπουν σε γειτονικές μονάδες να λειτουργούν σε διαφορετικές συχνότητες ταλαντώσεων,που επιτρέπουν την εγκατάσταση σε αποστάσεις τόσο κοντινές όσο 20-25 mm χωρίς παρεμβολές.

Βεβαιώστε την ελάχιστη απαίτηση διαστήματος από τα δεδομένα αμοιβαίας παρεμβολής E2E της Omron για την συγκεκριμένη διαμόρφωση.
