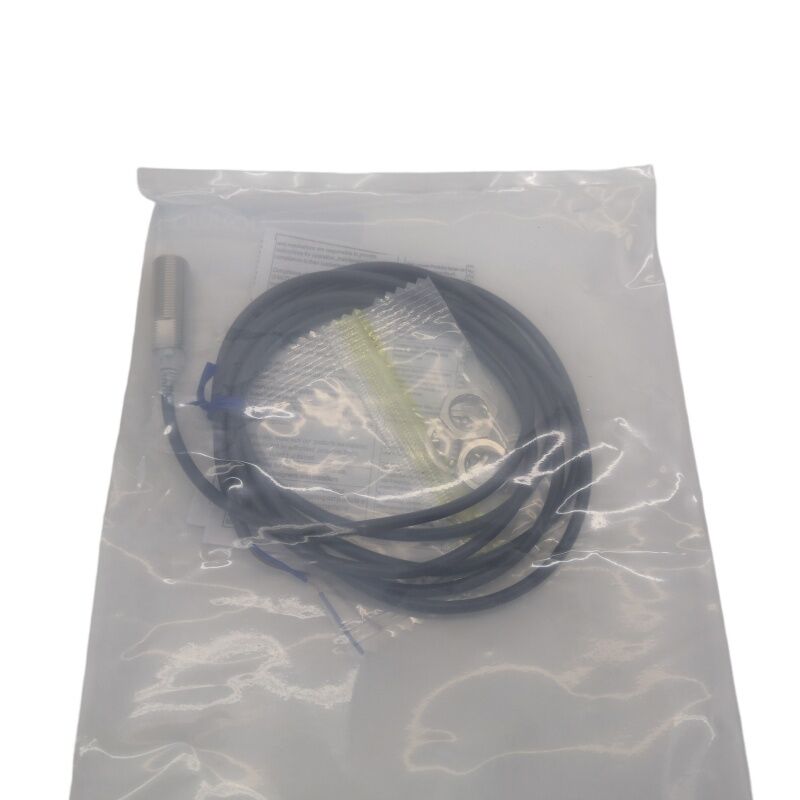

Αισθητήρας επαγωγικής εγγύτητας Omron E2E-X3D1-N M12 Θωρακισμένος
Αισθητήρας επαγωγικής εγγύτητας M12 Θωρακισμένος, Απόσταση ανίχνευσης 3mm, DC 2-Καλωδίων, Κανονικά Ανοιχτό, Βαθμολογία IP67
Μάρκα: Omron
Σειρά: E2E
Κωδικός προϊόντος: E2E-X3D1-N (Αναζητείται επίσης ως: E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M)
Τύπος: Αισθητήρας επαγωγικής εγγύτητας - Θωρακισμένος, Επίπεδης τοποθέτησης, Κυλινδρικός M12
Διαθεσιμότητα: Σε απόθεμα - Γρήγορη παγκόσμια αποστολή
Συμπαγές σώμα. Αποδεδειγμένο παντού.
Το σώμα M12 είναι το πιο κοινό μέγεθος σπειρώματος στη βιομηχανική ανίχνευση, ταιριάζει σε στενούς χώρους και βιδώνει σε τυπικές οπές. Το Omron E2E-X3D1-N είναι ο τυπικός θωρακισμένος επαγωγικός αισθητήρας εγγύτητας της Omron σε μορφή M12, με ονομαστική απόσταση ανίχνευσης 3mm, έξοδο DC 2 καλωδίων και κανονικά ανοιχτή μεταγωγή. Ανιχνεύει σιδηρούχους μεταλλικούς στόχους χωρίς επαφή, δεν φθείρεται και χειρίζεται περιβαλλοντικές συνθήκες, όπως ομίχλη λαδιού, ψυκτικό υγρό, δονήσεις και πλύσιμο.
Τεχνικές Προδιαγραφές
| Παράμετρος |
Προδιαγραφή |
| Σειρά |
E2E |
| Μέγεθος σώματος |
Κυλινδρικό M12, με σπείρωμα |
| Απόσταση ανίχνευσης (ονομαστική) |
3 mm |
| Απόσταση ρύθμισης |
0 έως 4,8 mm |
| Θωράκιση |
Θωρακισμένο (επίπεδης τοποθέτησης) |
| Υλικό στόχου |
Σιδηρούχα μέταλλα |
| Τύπος εξόδου |
DC 2-καλωδίων, τύπος πολικότητας |
| Λειτουργία |
ΟΧΙ (Κανονικά Ανοιχτό) |
| Τάση τροφοδοσίας |
10 έως 30V DC (ονομαστική: 12 έως 24V DC) |
| Κατανάλωση ρεύματος |
13 mA μέγ. |
| Ισχύς μεταγωγής |
3 έως 100 mA |
| Συχνότητα απόκρισης |
1.000 Hz μέγ. |
| Υπολειπόμενη τάση |
3V μέγ. (σε φορτίο 100 mA) |
| Ρεύμα διαρροής |
0,8 mA μέγ. |
| Θερμοκρασία λειτουργίας |
−25°C έως +70°C |
| Βαθμός προστασίας |
IEC 60529: IP67 / Ανθεκτικό σε λάδι |
| Υλικό σώματος |
Ορείχαλκος επιχρωμιωμένος |
| Πιστοποιήσεις |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Επιλογές μήκους καλωδίου |
2M / 5M / 10M (προ-καλωδιωμένο) |
Οφέλη σχεδιασμού θωράκισης
Η θωρακισμένη κατασκευή εστιάζει το ηλεκτρομαγνητικό πεδίο ανίχνευσης προς τα εμπρός μέσω της όψης του αισθητήρα αντί να ακτινοβολεί πλευρικά. Αυτό επιτρέπει την επίπεδη τοποθέτηση σε μεταλλικά στηρίγματα, πλάκες ή πλαίσια μηχανών χωρίς το περιβάλλον μέταλλο να διαταράσσει το πεδίο ανίχνευσης ή να προκαλεί ψευδείς ανιχνεύσεις.
Καλωδίωση DC 2-Καλωδίων
Ο σχεδιασμός 2 καλωδίων εκτελεί το σήμα εξόδου σε σειρά με το φορτίο σε μόλις δύο αγωγούς, απλοποιώντας την καλωδίωση και μειώνοντας τον όγκο του καλωδίου. Βασικές παράμετροι:
- Ισχύς μεταγωγής: 3 έως 100 mA
- Ρεύμα διαρροής: 0,8 mA μέγ.
Περιβαλλοντική ανθεκτικότητα
- Βαθμολογία IP67 - αδιάβροχο και αντέχει σε προσωρινή βύθιση
- Ανθεκτική σε λάδι κατασκευή, ανθεκτική στην έκθεση σε λάδι κοπής
- Στερεή εσωτερική κυκλωματική διάταξη για αντοχή σε δονήσεις
- Εύρος λειτουργίας: −25°C έως +70°C
- Σώμα από επιχρωμιωμένο ορείχαλκο για αντοχή στη διάβρωση
Διπλοί ενδείκτες LED
- Κόκκινο LED - υποδεικνύει πότε η έξοδος είναι ενεργή (ανιχνεύεται στόχος)
- Πράσινο LED - υποδεικνύει σωστή τροφοδοσία και εύρος ανίχνευσης κατά τη ρύθμιση
Συνήθεις εφαρμογές
- Επιβεβαίωση παρουσίας εξαρτημάτων σε CNC και εργαλειομηχανές
- Ανίχνευση θέσης σε μεταφορικές ταινίες και διαχείριση υλικών
- Αισθητήρες εργαλείων άκρου ρομποτικών κυψελών
- Επαλήθευση εξαρτημάτων σε γραμμές συναρμολόγησης αυτοκινήτων
- Ανίχνευση μετάλλων σε εξοπλισμό συσκευασίας
Σχετικά μοντέλα
| Μοντέλο |
Βασική διαφορά |
| E2E-X3D1-N (αυτό το προϊόν) |
Προ-καλωδιωμένο, τυπικό ανθεκτικό σε λάδι καλώδιο PVC, ΟΧΙ |
| E2E-X3D2-N |
Ίδια προδιαγραφή, έξοδος NC (κανονικά κλειστό) |
| E2E-X3D1-M1G |
Σύνδεσμος M12 (διάταξη ακροδεκτών IEC), ΟΧΙ |
| E2E-X3D1-US |
Έκδοση εγκεκριμένη από UL για εφαρμογές στη Βόρεια Αμερική |
| E2E-X3D1-U |
Προ-καλωδιωμένο με καλώδιο πολυουρεθάνης (ενισχυμένο, ανθεκτικό σε λάδι) |
| E2E-X8MD1 |
Σώμα M12, μη θωρακισμένο, απόσταση ανίχνευσης 8mm |
Συχνές Ερωτήσεις
Μπορεί το E2E-X3D1-N να τοποθετηθεί επίπεδα σε μεταλλικό στήριγμα;
Ναι - ο θωρακισμένος σχεδιασμός επιτρέπει την επίπεδη τοποθέτηση σε μέταλλο. Το ηλεκτρομαγνητικό πεδίο εστιάζεται προς τα εμπρός, οπότε το περιβάλλον μέταλλο δεν παρεμβαίνει. Για πολλαπλούς αισθητήρες, διατηρήστε ελάχιστη απόσταση 30mm πλευρικά ή 20mm εμπρός-πίσω για να αποφευχθεί η παρεμβολή.
Ποιο είναι το ελάχιστο απαιτούμενο ρεύμα φορτίου και θα λειτουργήσει με την είσοδο PLC μου;
Ο αισθητήρας απαιτεί ελάχιστο ρεύμα φορτίου 3mA. Οι περισσότερες τυπικές κάρτες διακριτών εισόδων PLC καταναλώνουν 5mA έως 10mA και λειτουργούν χωρίς προβλήματα. Ο αισθητήρας περνάει έως και 0,8mA ρεύμα διαρροής όταν είναι απενεργοποιημένος, το οποίο είναι συνήθως συμβατό με σύγχρονο βιομηχανικό υλικό PLC.
Ποια είναι η διαφορά μεταξύ του E2E-X3D1-N και του E2E-X3D1-U;
Και τα δύο μοιράζονται πανομοιότυπες προδιαγραφές ανίχνευσης. Το E2E-X3D1-N χρησιμοποιεί ανθεκτικό σε λάδι καλώδιο PVC, ενώ το E2E-X3D1-U χρησιμοποιεί καλώδιο πολυουρεθάνης (PUR) που είναι μηχανικά ενισχυμένο για εφαρμογές με επαναλαμβανόμενες κάμψεις, επιθετικές χημικές ουσίες ή κίνδυνο τριβής.
Πώς ρυθμίζω την απόσταση ανίχνευσης στο E2E-X3D1-N;
Αυτός ο αισθητήρας έχει σταθερή ευαισθησία ρυθμισμένη στο εργοστάσιο για απόσταση ανίχνευσης 3mm. Η ενεργή απόσταση μπορεί να ποικίλει μεταξύ 0 και 4,8mm ρυθμίζοντας το φυσικό κενό μεταξύ της όψης του αισθητήρα και του στόχου, αλλά η εσωτερική ενίσχυση δεν είναι ρυθμιζόμενη από τον χρήστη.
Το E2E-X3D1-N αναφέρεται ως παλαιωμένο ή αντικατασταθέν - πρέπει να ανησυχώ για τη διαθεσιμότητα;
Η Omron ενσωμάτωσε τα μοντέλα DC 2-καλωδίων E2E στη σειρά E2E NEXT τον Οκτώβριο του 2022. Ωστόσο, το E2E-X3D1-N παραμένει ευρέως διαθέσιμο παγκοσμίως και συνεχίζει να χρησιμοποιείται εκτενώς ως ανταλλακτικό για υπάρχουσες εγκαταστάσεις.
