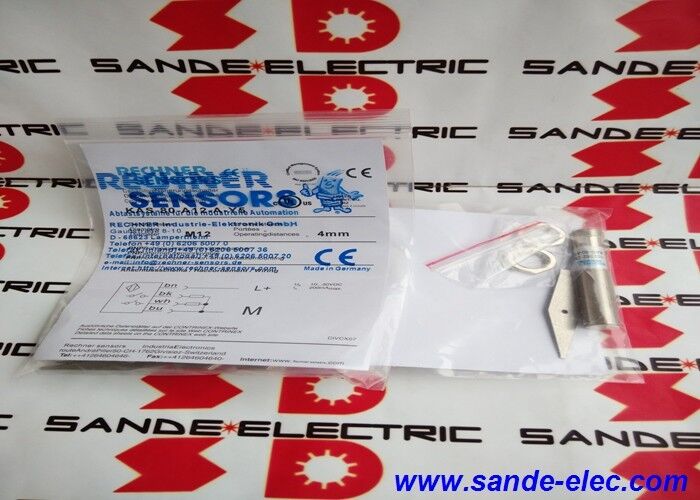

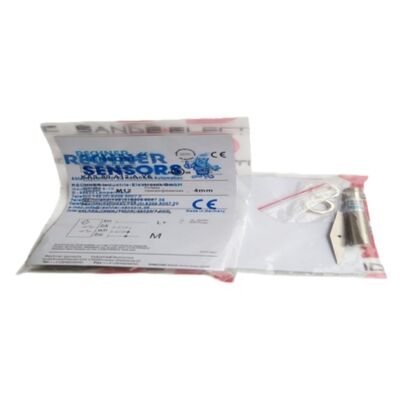

Ρέκνερ ΚΑΣ-80-Α12-Α-Υ5 ∙ ∙ ∙ M12, PNP Αντιθετικό, 6mm, Φλους Μοντ, 10 ∙35V DC, M12 Συνδέτης, IP67

Σύνοψη

ΗΡέχνερ KAS-80-A12-A-Y5είναι ένας χωρητικός αισθητήρας εγγύτητας που μπορεί να τοποθετηθεί με ρεύμα από τη σειρά Rechner KAS-80, offering 6mm sensing range from an M12 housing with the antivalent PNP output configuration — simultaneously providing both normally open and normally closed switching signals from the same sensor body.

Η ονομασία συνδέσμου M12 Y5 προσδιορίζει τον 4-πιν σύνδεσμο φλάντζης M12 που παρέχει την ηλεκτρική διεπαφή, που στεγάζει δύο καλώδια εξόδου (NO και NC), καθώς και θετική και κοινή παροχή.

Η τεχνολογία χωρητικής ανίχνευσης ανιχνεύει την παρουσία σχεδόν οποιουδήποτε υλικού: μετάλλων, πλαστικών, γυαλιού, χαρτιού, υγρών, κόκκωνκαι σκόνες μετρώντας την αλλαγή της χωρητικότητας του ηλεκτρομαγνητικού πεδίου ταλαντώσεως του αισθητήρα όταν ένας στόχος πλησιάζει το πρόσωπο ανίχνευσης.

Σε αντίθεση με τους επαγωγικούς αισθητήρες που ανταποκρίνονται μόνο σε αγωγικά μέταλλα, το KAS-80-A12-A-Y5 ανιχνεύει άμεσα μη μεταλλικούς στόχους, καθιστώντας το κατάλληλο για ανίχνευση επιπέδου σε σιλό αποθήκευσης,επιβεβαίωση της παρουσίας πλαστικών εξαρτημάτων στην συναρμολόγηση, παρακολούθηση του επιπέδου υγρού μέσω των τοίχων των δεξαμενών και ανίχνευση χαρτιού/ετικέτας σε εφαρμογές συσκευασίας.

Ο Rechner σταμάτησε την παραγωγή του KAS-80-A12-A-Y5 και τον αντικατέστησε με τοΤο όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια και να είναι εξοπλισμένο με ηλεκτρική ενέργεια., το οποίο φέρει την ίδια διαμόρφωση συνδέσμου M12 με M12 flush, PNP antivalent, 4-pin M12 με επικαιροποιημένη ενεργή επιφάνεια επικαλυμμένη με PTFE για βελτιωμένη χημική αντοχή.

Για τις εγκαταστάσεις αναβάθμισης που απαιτούν άμεση αντικατάσταση, ο νέος κωδικός είναι ο τρέχων ισοδύναμος. Για τα αποθέματα συντήρησης υφιστάμενων εγκαταστάσεων που χρησιμοποιούν την αρχική KAS-80-A12-A-Y5,οι πλεονάζουσες μονάδες διατηρούν πλήρη λειτουργικότητα.

Βασικές προδιαγραφές

Αντιβαλεντική έξοδος 2 σήματα, ένας αισθητήρας

Η αντιβαλεντική διαμόρφωση εξόδου είναι ένα από τα πιο χρήσιμα, αλλά συχνά υποπροσδιορισμένα χαρακτηριστικά στην επιλογή χωρητικών αισθητήρων.Ένας τυποποιημένος αισθητήρας παρέχει μια ενιαία έξοδο είτε NO (κλείνει όταν ανιχνεύεται στόχος) ή NC (ανοίγεται όταν ανιχνεύεται στόχος).

Ο αντηλιακός αισθητήρας παρέχει τα δύο ταυτόχρονα από ένα ενιαίο περίβλημα: όταν ανιχνεύεται ο στόχος, ενεργοποιείται η έξοδος NO και η έξοδος NC απενεργοποιείται την ίδια στιγμή.Όταν ο στόχος απομακρύνεται, και τα δύο αντιστρέφονται ταυτόχρονα.

Το σύστημα ελέγχου μπορεί να παρακολουθεί και τα δύο σήματα και να επαληθεύει ότι βρίσκονται πάντα σε αντίθετες καταστάσεις.

Εάν και οι δύο εξόδοι είναι ταυτόχρονα ON ή και οι δύο ταυτόχρονα OFF, ο αισθητήρας έχει αποτύχει ∙ είτε τα ηλεκτρονικά είναι ελαττωματικά ή υπάρχει βραχυκύκλωμα σε ένα από τα καλώδια εξόδου.

Αυτή η διαγνωστική ικανότητα προσθέτει ένα επίπεδο λειτουργικής ασφάλειας στο κύκλωμα ανίχνευσης που ένας αισθητήρας με μία μόνο έξοδο δεν μπορεί να παρέχει, χωρίς να απαιτείται πρόσθετο υλικό.

Στην πράξη, antivalent outputs are specified in applications where the consequence of a missed detection or a false detection is a safety or quality concern — where the control system needs confidence that the sensor is working correctly, όχι μόνο ότι ανίχνευσε ένα στόχο στον τελευταίο κύκλο.

Οι έλεγχοι του κοιλότητας του τσιμπήματος, η επιβεβαίωση συναρμολόγησης με απαιτήσεις ασφαλείας των σφαλμάτων και τα κυκλώματα κλειδώματος θυρών ασφαλείας με διαγνωστική παρακολούθηση είναι τυπικά πλαίσια εφαρμογής αντιβαλεντών.

Η χωρητική ανίχνευση ∆ ανίχνευση πέρα από τα μέταλλα

Το εύρος ανίχνευσης 6 mm του KAS-80-A12-A-Y5 ισχύει για τον τυπικό στόχο βαθμονόμησης (συνήθως μια χαλυβουργική πλάκα).Για μη μεταλλικούς στόχους, όπου η χωρητική ανίχνευση χρησιμοποιείται συχνότερα, η αποτελεσματική απόσταση ανίχνευσης εξαρτάται από τη διαμετρική σταθερά του υλικού-στόχου..

Τα υλικά με υψηλότερες διηλεκτρικές σταθερές παράγουν ισχυρότερη διαταραχή πεδίου και μεγαλύτερες αποτελεσματικές αποστάσεις ανίχνευσης· τα χαμηλά διηλεκτρικά υλικά όπως τα ξηρά πλαστικά παράγουν μικρότερες αποστάσεις.

Το νερό (διαλεκτρική σταθερά ~ 80) και τα υδατικά διαλύματα είναι μεταξύ των ευκολότερων στόχων για τους χωρητικούς αισθητήρες. Η ανίχνευση επιπέδου μέσω των τοιχωμάτων των δεξαμενών είναι μια κλασική χωρητική εφαρμογή.όπου ο αισθητήρας που τοποθετείται έξω από μια μη μεταλλική δεξαμενή ανιχνεύει την παρουσία υγρού στο εσωτερικό, επειδή η διηλεκτρική σταθερά του νερού υπερβαίνει κατά πολύ αυτή του άδειου τοιχώματος της δεξαμενής και του αέραΤα ξηρά κόκκια υλικά (σπόροι, πλαστικά σφαιρίδια, σκόνη) με μέτρια διηλεκτρικές σταθερές μπορούν συνήθως να ανιχνευθούν μέσω λεπτών τοιχωμάτων από πολυπροπυλένιο ή ABS έως και λίγα χιλιοστά πάχους.Τα καθαρά έλαια έχουν σχετικά χαμηλές διηλεκτρικές σταθερές και μπορεί να απαιτούν ο αισθητήρας να βρίσκεται κοντά στην επιφάνεια του υγρού χωρίς ενδιάμεσο τοίχωμα.

Εγκατάσταση μεταλλικού στηριγμού

Η δυνατότητα τοποθέτησης με ρεύμα σημαίνει ότι η ευαισθητοποιητική όψη του KAS-80-A12-A-Y5 μπορεί να τοποθετηθεί στο επίπεδο του γύρω μεταλλικού υλικού χωρίς το γειτονικό μέταλλο να μειώνει το εύρος ευαισθητοποίησης των 6 mm.

Η εσωτερική ασπίδα του αισθητήρα εστιάζει το πεδίο αισθητήρα προς τα εμπρός, εμποδίζοντας την πλευρική επέκταση πεδίου που διαφορετικά θα απορροφούνταν από το μεταλλικό στήριγμα τοποθέτησης.Για εφαρμογές στις οποίες ο αισθητήρας πρέπει να ενσωματώνεται σε εργαλείο, πλάκα στερέωσης ή επιφάνεια μηχανής για μηχανικούς λόγους προστασίας ή καθαρισμού, η τοποθέτηση με καθαρισμό είναι η προδιαγραφή που επιτρέπει.

Το νήμα M12 × 1 δέχεται τυπικά νάτρια κλειδώματος M12, επιτρέποντας τη ρύθμιση της αξιακής θέσης κατά μήκος της διάνοιξης του στήριγματος τοποθέτησης πριν από την κλειδώση του αισθητήρα στη θέση του.

Δύο νάτλοι κλειδαριού, ένας από κάθε πλευρά του πίνακα τοποθέτησης, παρέχουν τη συνήθη μέθοδο εγκατάστασης για όλους τους κυλινδρικούς αισθητήρες Rechner.

Αντικαταστάτης και διάδοχος

Όταν το KAS-80-A12-A-Y5 φτάνει στο τέλος του διαθέσιμου αποθέματος και η εγκατάσταση απαιτεί συνεχή προμήθεια αισθητήρων, τοΤο όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια και να είναι εξοπλισμένο με ηλεκτρική ενέργεια.(μέρος Ρέχνερ 800724, που αναφέρεται επίσης ως ο νέος αριθμός τεχνικής) είναι η άμεση αντικατάσταση με αναβαθμισμένη ενεργή επιφανειακή επικάλυψη από PTFE.

Το PTFE παρέχει αντοχή σε καθαριστικούς παράγοντες, διαλύτες και χημικές ουσίες που το αρχικό υλικό στεγασμού μπορεί να μην αντέχει σε επιθετικά περιβάλλοντα διαδικασίας.Οι ηλεκτρικές προδιαγραφές M12 σύνδεσμος φλάντζας, PNP antivalent, 4-pin, 1035V DC είναι συμβατές με υπάρχουσα καλωδίωση.

Γενικές ερωτήσεις

Ερώτηση 1: Τι σημαίνει η έξοδος αντιβαλεντίου για την σύνδεση του αισθητήρα με έναν PLC;

Ο σύνδεσμος M12 τεσσάρων πινών στο KAS-80-A12-A-Y5 φέρει: Πιν 1 = θετική παροχή (καφέ), Πιν 2 = έξοδος NC (λευκό), Πιν 4 = έξοδος NO (μαύρο),Πιν 3 = κοινό (μπλε) confirm επιβεβαιώστε την ακριβή εικόνα από το διάγραμμα καλωδίωσης συνδέσμων του IAS-80 του Rechner.

Ο PLC απαιτεί δύο ψηφιακά κανάλια εισόδου: ένα για την έξοδο NO και ένα για την έξοδο NC. Στο πρόγραμμα ελέγχου, οι δύο αυτές εισόδοι πρέπει πάντα να βρίσκονται σε αντίθετες καταστάσεις.Η παρακολούθηση τόσο για υψηλές όσο και για χαμηλές συνθήκες παρέχει τον έλεγχο της υγείας του αισθητήρα που επιτρέπει η αντιβαλεντική σχεδίαση.

Ε: Μπορεί ένας χωρητικός αισθητήρας όπως ο KAS-80-A12-A-Y5 να ανιχνεύσει μέσα από το τοίχωμα της δεξαμενής από ανοξείδωτο χάλυβα;

Όχι. Ο ανοξείδωτος χάλυβας, όπως όλα τα μέταλλα, προστατεύει το χωρητικό πεδίο ∙ ο αισθητήρας ανιχνεύει τον ίδιο τον μεταλλικό τοίχο με μέγιστη ευαισθησία και όχι το υγρό πίσω του.

Η ανίχνευση του επιπέδου χωρητικότητας μέσω των τοίχων ισχύει μόνο για μη μεταλλικά υλικά δεξαμενών: πολυπροπυλένιο, PVC, γυαλί, κεραμική και παρόμοια διηλεκτρικά.

Για δεξαμενές από ανοξείδωτο χάλυβα, ο αισθητήρας απαιτεί μη μεταλλική πύλη ελέγχου, ανιχνευτή ή ο αισθητήρας πρέπει να τοποθετείται στην ανοιχτή επιφάνεια του υγρού.

Ε3: Η εμβέλεια ανίχνευσης είναι 6mm ∙ είναι ρυθμιζόμενη;

Οι αισθητήρες σειράς KAS-80 (NORMLINE) της Rechner έχουν σχεδιαστεί χωρίς στοιχείο ρύθμισης στο σώμα.Το εύρος των 6mm είναι καθορισμένο από το εργοστάσιο και όχι ρυθμιζόμενο από τον χρήστη , η οποία δίνει προτεραιότητα στην απλότητα και την αντοχή σε παραβίαση.

Εάν απαιτείται μικρότερη αποτελεσματική εμβέλεια ανίχνευσης (για παράδειγμα, για να αγνοηθεί ένα στρώμα προσχώρησης κατά την ανίχνευση ενός περαιτέρω στόχου),πρέπει να επιτυγχάνεται με μηχανικό τρόπο με την επανατοποθέτηση του αισθητήρα πιο μακριά από τον στόχο., ή επιλέγοντας διαφορετικό μοντέλο Rechner KAS που περιλαμβάνει ενσωματωμένη ρύθμιση ευαισθησίας.

Ε4: Ποια είναι η συχνότητα διασύνδεσης του KAS-80-A12-A-Y5;

Rechner's KAS-80 NORMLINE series operates at 50 Hz switching frequency — appropriate for presence/absence detection at moderate speeds but not suitable for counting fast-moving individual items or detecting gear teeth at high RPM.

Για εφαρμογές που απαιτούν ταχύτερη εναλλαγή, θα εφαρμόζονται οι παραλλαγές HighPerformance (HP) του Rechner ή οι υψηλότερης συχνότητας χωρητικές σειρές τους.Το όριο των 50 Hz δεν αποτελεί ανησυχία για τις τυπικές εφαρμογές των χωρητικών αισθητήρωνΗ ανίχνευση επιπέδου, η επιβεβαίωση της παρουσίας αργών εξαρτημάτων και η παρακολούθηση του επιπέδου πλήρωσης λειτουργούν πολύ κάτω από αυτή τη συχνότητα.

Ε5: Πώς διδάσκεται το KAS-80-A12-A-Y5 να ανιχνεύει ένα συγκεκριμένο υλικό με την απαιτούμενη ευαισθησία;

Η σειρά NORMLINE λειτουργεί χωρίς ευαισθησία ρυθμιζόμενη από τον χρήστη ̇ η εργοστασιακή ρύθμιση είναι βελτιστοποιημένη για τον τυποποιημένο στόχο 6 mm.Για εφαρμογές στις οποίες το υλικό-στόχο έχει χαμηλότερη διαλεκτρική σταθερά από την πρότυπη (ξηρά πλαστικά)Η μέτρηση της πραγματικής απόστασης διασύνδεσης με τον συγκεκριμένο στόχο στις συνθήκες εγκατάστασης.

Εάν η πραγματική απόσταση είναι ανεπαρκής, είτε μετακινήσετε τον αισθητήρα πιο κοντά είτε καθορίστε ένα μοντέλο Rechner KAS με εξωτερική ρύθμιση ευαισθησίας.Η ταυτόχρονη επιβεβαίωση NO/NC της εξόδου αντιβαλεντικού μπορεί να χρησιμοποιηθεί κατά τη διάρκεια της ρύθμισης για να επαληθευθεί η αξιόπιστη μετάβαση στο προβλεπόμενο κενό λειτουργίας.
