Δέκτη RECHNER ΔΛΠ-10-04-S ή ΔΛΠ1004S

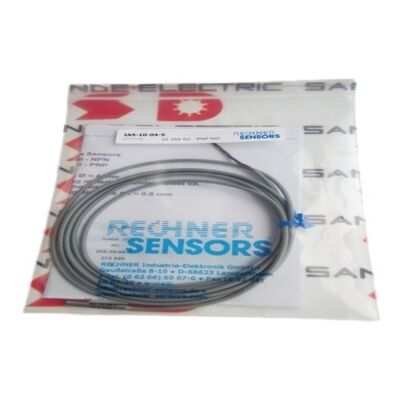

Rechner IAS-10-04-S | Επαγωγικός αισθητήρας εγγύτητας — PNP, 0.8mm, 10–35V DC, 3-Καλωδίων, Προστασία Αντίστροφης Πολικότητας & Βραχυκυκλώματος, IP67

Επισκόπηση

Ο Rechner IAS-10-04-S είναι ένας επαγωγικός αισθητήρας εγγύτητας PNP 3 καλωδίων από τη σειρά IAS-10 της Rechner — η οικογένεια ψηφιακών εξόδων PNP εντός της σειράς IAS της Rechner. Με ονομαστική απόσταση ανίχνευσης 0.8mm, λειτουργεί στο χαμηλό άκρο του φάσματος της επαγωγικής ανίχνευσης: αυτό δεν είναι ένας αισθητήρας για την ανίχνευση προστατευτικών καλυμμάτων μηχανών από απόσταση 10mm, αλλά για την επιβεβαίωση της παρουσίας ή της ακριβούς θέσης πολύ μικρών εξαρτημάτων, λεπτών μεταλλικών στόχων, κατεργασμένων εξαρτημάτων με στενές ανοχές, ή ακμών λεπίδων όπου το κενό ανίχνευσης είναι σκόπιμα στενό για την επίτευξη υψηλής ακρίβειας θέσης.

Η Rechner κατασκευάζει επαγωγικούς αισθητήρες IAS στο Lampertheim της Γερμανίας εδώ και δεκαετίες, και η σειρά IAS-10 αντικατοπτρίζει αυτή την ιστορία παραγωγής: απλοί, βιομηχανικού τύπου αισθητήρες PNP με τις απαραίτητες προστασίες — αντίστροφη πολικότητα, υπερφόρτωση και βραχυκύκλωμα — που αποτρέπουν ζημιές από σφάλματα εγκατάστασης και παροδικές συνθήκες που συμβαίνουν σε πραγματικά περιβάλλοντα μηχανών.

Το εύρος τροφοδοσίας 10–35V DC είναι το χαρακτηριστικό ευρείας τάσης της σειράς IAS-10 της Rechner, καλύπτοντας τόσο ενσωματωμένες τροφοδοσίες 12V DC όσο και το βιομηχανικό πρότυπο 24V DC, καθώς και τροφοδοσίες που αυξάνονται πάνω από 30V υπό ορισμένες συνθήκες φορτίου.

Στα 0.8mm εύρος ανίχνευσης, ο IAS-10-04-S έχει σχεδιαστεί για εφαρμογές όπου ένα μεγαλύτερο κενό ανίχνευσης θα εισήγαγε αβεβαιότητα θέσης.

Η συσχέτιση μεταξύ απόστασης ανίχνευσης και ακρίβειας ανίχνευσης είναι άμεση: όσο μικρότερη είναι η απόσταση ανίχνευσης, τόσο στενότερη είναι η ζώνη εντός της οποίας το σημείο μεταγωγής του αισθητήρα μπορεί να ποικίλλει λόγω θερμοκρασίας, διακύμανσης τάσης και μεταβολής μεγέθους στόχου.

Για ανάδραση λεπτής τοποθέτησης, η εγγενώς στενή ζώνη μεταγωγής του εύρους 0.8mm παρέχει την επαναληψιμότητα που οι αισθητήρες μεγαλύτερης εμβέλειας δεν μπορούν να επιτύχουν χωρίς βαθμονόμηση.

Βασικές Προδιαγραφές

Σειρά IAS 10 — PNP Άμεση Οδήγηση για PLC και Ρελέ

Η ταξινόμηση σειράς της Rechner είναι απλή: η ονομασία IAS-10 αναγνωρίζει έναν αισθητήρα εξόδου PNP 3 καλωδίων που παρέχει ρεύμα στο συνδεδεμένο φορτίο του όταν ενεργοποιείται.

Αυτό σημαίνει ότι το καλώδιο εξόδου του αισθητήρα παρέχει τη θετική τάση τροφοδοσίας μέσω του φορτίου προς την κοινή γραμμή όταν ανιχνεύεται ο στόχος — η τυπική διαμόρφωση PNP για βιομηχανικά PLC και συστήματα ελέγχου της ευρωπαϊκής αγοράς, όπου οι κάρτες εισόδου PNP είναι το κυρίαρχο πρότυπο.

Η τοπολογία PNP 3 καλωδίων παρέχει ένα σαφές πλεονέκτημα έναντι των αισθητήρων 2 καλωδίων για εφαρμογές ακριβείας: με ξεχωριστό καλώδιο τροφοδοσίας (καφέ), καλώδιο εξόδου (μαύρο) και καλώδιο κοινής γραμμής (μπλε), το τρανζίστορ εξόδου λειτουργεί ανεξάρτητα από το ρεύμα φορτίου.

Δεν υπάρχει ελάχιστη απαίτηση ρεύματος φορτίου ούτε προβληματικό ρεύμα διαρροής που θα μπορούσε να ενεργοποιήσει ψευδώς μια ευαίσθητη είσοδο PLC — η έξοδος είναι είτε πλήρως ενεργή (οδηγώντας ρεύμα μέσω του φορτίου) είτε πλήρως απενεργοποιημένη (το τρανζίστορ εξόδου μπλοκάρει, αμελητέα διαρροή).

Αυτή η καθαρή συμπεριφορά μεταγωγής είναι σημαντική σε εφαρμογές όπως οι διακόπτες ασφαλείας θέσης μηχανών CNC, όπου ψευδείς ενεργοποιήσεις θα μπορούσαν να προκαλέσουν ζημιά στα εργαλεία.

Η έξοδος είναι άμεσα συμβατή με PLC, πηνία ρελέ, λαμπτήρες ένδειξης και εισόδους μετρητών που λειτουργούν από την ίδια τροφοδοσία 24V DC με τον αισθητήρα.

Με χωρητικότητα ρεύματος εξόδου 150mA, ο IAS-10-04-S οδηγεί τυπικά φορτία αυτοματισμού χωρίς πρόσθετη ενίσχυση στην πλειονότητα των εφαρμογών.

0.8mm Απόσταση Ανίχνευσης — Επαλήθευση Θέσης Στενής Ανοχής

Οκτώ δέκατα του χιλιοστού είναι μια μικρή απόσταση ανίχνευσης που αντικατοπτρίζει μια συγκεκριμένη απαίτηση σχεδιασμού: ο στόχος πρέπει να περάσει πολύ κοντά στην επιφάνεια του αισθητήρα.

Εφαρμογές όπου αυτό συμβαίνει περιλαμβάνουν την επιβεβαίωση θέσης πρέσας σε εργαλεία πρέσας (όπου το εργαλείο πρέπει να εισέλθει στο καλούπι σε κλάσματα του χιλιοστού), την ανίχνευση λεπτής ακμής λεπίδας ή φύλλου, την επαλήθευση παρουσίας άκρης βελόνας ή ακροδέκτη σε εξοπλισμό ιατρικής συναρμολόγησης και την ανίχνευση δοντιών γραναζιού ή τροχού με λεπτό βήμα σε όργανα ακριβείας.

Η απόσταση λειτουργίας — η χρήσιμη ζώνη εργασίας εντός της ονομαστικής απόστασης ανίχνευσης — είναι συνήθως 0 έως 0.65mm για έναν αισθητήρα επαγωγικής ονομαστικής τιμής 0.8mm (περίπου 80% του ονομαστικού Sn). Η ρύθμιση του πραγματικού κενού ανίχνευσης εντός αυτής της απόστασης λειτουργίας, με ένα περιθώριο που λαμβάνει υπόψη την μηχανική δόνηση, τις επιπτώσεις της θερμοκρασίας τόσο στον αισθητήρα όσο και στον στόχο, και τη μεταβολή της κατάστασης της επιφάνειας του στόχου, είναι το έργο βαθμονόμησης που καθορίζει τη μακροπρόθεσμη αξιοπιστία ανίχνευσης.

Εφαρμόζεται διόρθωση για μη σιδηρούχα υλικά: στόχοι από αλουμίνιο, ορείχαλκο, χαλκό και ανοξείδωτο χάλυβα παράγουν όλες μικρότερες αποτελεσματικές αποστάσεις ανίχνευσης από το πρότυπο σιδήρου 0.8mm.

Στα 0.8mm ονομαστική απόσταση, το ήδη μικρό κενό μειώνεται περαιτέρω για μη σιδηρούχους στόχους — για ανοξείδωτο χάλυβα περίπου 0.56mm, για αλουμίνιο περίπου 0.24mm. Επιβεβαιώστε την πραγματική απόσταση μεταγωγής με το συγκεκριμένο υλικό στόχου πριν δεσμευτείτε στον μηχανικό σχεδιασμό.

IP67 — Αξιόπιστη Σφράγιση σε Βιομηχανικές Εγκαταστάσεις

Το IP67 εξασφαλίζει πλήρη αποκλεισμό σκόνης και προστασία από προσωρινή βύθιση — το επίπεδο προστασίας που είναι κατάλληλο για αισθητήρες θέσης που είναι τοποθετημένοι μέσα στις ζώνες εργασίας των μηχανών. Το επίθημα -S στην ονομασία IAS-10-04-S συνήθως υποδηλώνει έναν συγκεκριμένο τύπο σύνδεσης ή καλωδίου στο σύστημα κωδικοποίησης IAS της Rechner.

Για το ακριβές μήκος καλωδίου, τον τύπο συνδετήρα και τις διαστάσεις σώματος αυτού του αριθμού εξαρτήματος, επαληθεύστε από την τρέχουσα τεκμηρίωση προϊόντων της Rechner ή την ετικέτα στον ίδιο τον αισθητήρα, καθώς το επίθημα -S χρησιμοποιείται για διάφορες παραλλαγές σύνδεσης σε όλη τη γκάμα της Rechner.

Οι αισθητήρες Rechner φέρουν τις τυπικές προστασίες: η προστασία αντίστροφης πολικότητας αποτρέπει ζημιές εάν τα καλώδια τροφοδοσίας είναι ανάποδα κατά την εγκατάσταση. η προστασία υπερφόρτωσης αποτρέπει ζημιά στο τρανζίστορ εξόδου από στιγμιαία υπερβολικό φορτίο. και η προστασία από βραχυκύκλωμα (ηλεκτρονική) αποτρέπει την καταστροφή του αισθητήρα από ένα τυχαίο βραχυκύκλωμα εξόδου προς την κοινή γραμμή κατά την καλωδίωση.

Αυτά δεν είναι premium χαρακτηριστικά στους αισθητήρες Rechner — είναι στάνταρ σε όλη τη γραμμή IAS-10.

Συχνές Ερωτήσεις

Ε1: Τι υποδηλώνει το επίθημα -S στο IAS-10-04-S;

Στην ονοματολογία της σειράς IAS της Rechner, οι κωδικοί επιθημάτων μετά τον βασικό αριθμό εξαρτήματος αναγνωρίζουν τον τύπο σύνδεσης, το υλικό καλωδίου και άλλες ειδικές επιλογές. Το επίθημα -S συνήθως αναγνωρίζει μια συγκεκριμένη παραλλαγή καλωδίου ή συνδετήρα — σε ορισμένες διαμορφώσεις Rechner,

το S υποδηλώνει μια επιλογή περιβλήματος από ανοξείδωτο χάλυβα. σε άλλες, αναγνωρίζει το μήκος του καλωδίου ή τον τύπο του συνδετήρα.

Η οριστική ερμηνεία απαιτεί τον αποκωδικοποιητή κωδικών προϊόντων της Rechner ή το συγκεκριμένο φύλλο δεδομένων για το IAS-10-04-S. Συμβουλευτείτε την τεχνική τεκμηρίωση της Rechner ή την ετικέτα του προϊόντος του αισθητήρα για την ακριβή μορφή ηλεκτρικής σύνδεσης.

Ε2: Η ονομαστική τιμή της σειράς IAS-10 είναι 10–35V DC — σημαίνει αυτό ότι ο αισθητήρας καταστρέφεται πάνω από 35V;

Συνεχείς τάσεις τροφοδοσίας άνω των 35V DC μπορεί να καταστρέψουν την εσωτερική ηλεκτρονική του αισθητήρα. Παροδικές αιχμές τάσης άνω των 35V — που συμβαίνουν σε βιομηχανικές τροφοδοσίες DC κατά τη μεταγωγή φορτίου — απορροφώνται εν μέρει από τα κυκλώματα προστασίας του αισθητήρα, αλλά η συνεχής υπέρταση είναι εκτός του ονομαστικού εύρους λειτουργίας.

Για τροφοδοσίες όπου είναι δυνατές εκτροπές τάσης άνω των 35V, χρησιμοποιήστε έναν παροδικό καταστολέα ή μια δαγκάνα τάσης μεταξύ της τροφοδοσίας και του ακροδέκτη τροφοδοσίας του αισθητήρα.

Ε3: Μπορούν οι αισθητήρες IAS-10-04-S να συνδεθούν σε σειρά ή παράλληλα;

Οι αισθητήρες IAS της Rechner μπορούν να συνδεθούν σε σειρά (λογική AND) ή παράλληλα (λογική OR). Σε σειρά, οι συνολικές πτώσεις τάσης όλων των αισθητήρων προστίθενται — με τροφοδοσία 10–35V, ένας μέγιστος αριθμός 2–3 αισθητήρων μπορεί να συνδεθεί σε αλυσίδα πριν η σωρευτική πτώση τάσης στην έξοδο μειώσει την αποτελεσματική τάση κάτω από το ελάχιστο όριο του κατάντη φορτίου.

Σε παράλληλη σύνδεση, οι μεμονωμένες υπολειμματικές τάσεις (κατάστασης απενεργοποίησης) αθροίζονται. η σύνδεση περισσότερων από τριών αισθητήρων παράλληλα μπορεί να προκαλέσει την ψευδή ενεργοποίηση ευαίσθητων φορτίων από τη συνδυασμένη διαρροή. Αυτά τα όρια είναι γενικές οδηγίες. επαληθεύστε από τις σημειώσεις εφαρμογής IAS της Rechner για συγκεκριμένες διαμορφώσεις.

Ε4: Πώς συμπεριφέρεται ο IAS-10-04-S όταν ο στόχος πλησιάζει υπό γωνία αντί για μετωπικά;

Το ηλεκτρομαγνητικό πεδίο ανίχνευσης ενός επαγωγικού αισθητήρα προβάλλεται ισχυρότερα κάθετα στην επιφάνεια ανίχνευσης (αξονική προσέγγιση). Στόχοι που πλησιάζουν υπό γωνία παράγουν ένα σημείο μεταγωγής που διαφέρει από την ονομαστική απόσταση ανίχνευσης — νωρίτερη μεταγωγή για προσεγγίσεις από ορισμένες γωνίες και αργότερη για άλλες, ανάλογα με τη γεωμετρία προσέγγισης.

Για ακριβή ανίχνευση θέσης στα 0.8mm εύρος, η μηχανική εγκατάσταση πρέπει να περιορίζει τον στόχο σε μια αξονική διαδρομή προσέγγισης.

Οι γωνιακές προσεγγίσεις εισάγουν αβεβαιότητα στη θέση μεταγωγής που αυξάνεται αναλογικά με την απόκλιση της γωνίας προσέγγισης από την κάθετη.

Ε5: Είναι ο IAS-10-04-S κατάλληλος για την ανίχνευση γαλβανισμένων ή επιχρωμιωμένων εξαρτημάτων;

Εξαρτήματα από χυτοσίδηρο ψευδαργύρου και επιχρωμιωμένα εξαρτήματα είναι ηλεκτρικά αγώγιμα μέταλλα που ανιχνεύονται από επαγωγικούς αισθητήρες. Ο συντελεστής διόρθωσης για τον ψευδάργυρο είναι κοντά στο σιδηρούχο πρότυπο (περίπου 0.8–1.0× ανάλογα με το κράμα), οπότε οι στόχοι ψευδαργύρου παράγουν σχεδόν την πλήρη ονομαστική απόσταση ανίχνευσης 0.8mm.

Η επιχρωμίωση σε χαλύβδινο υπόστρωμα είναι ουσιαστικά διαφανής στο επαγωγικό πεδίο — ο αισθητήρας ανιχνεύει τον υποκείμενο χάλυβα. Για επιχρωμίωση σε μη σιδηρούχο υπόστρωμα, η αποτελεσματική απόσταση εξαρτάται από τον συντελεστή διόρθωσης του υποκείμενου μετάλλου.

Για λεπτή επιχρωμίωση σε αλουμίνιο, αναμένετε περίπου 30% της απόστασης ανίχνευσης σιδήρου — περίπου 0.24mm για αυτόν τον αισθητήρα.
