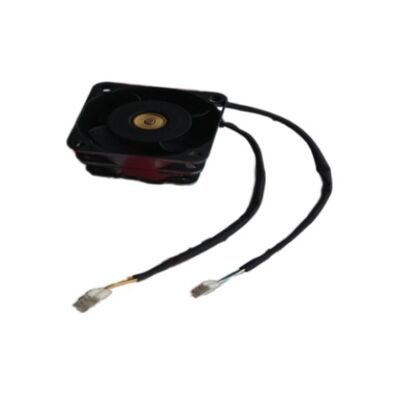

Σαν Έις Φαν 9cra0412p4k10 9craO412p4k1O

9CRA0412P4K10 | Ανεμιστήρας Sanyo Denki SanAce — 40mm / 12V DC / 4-Wire / PWM / Διπλό αξονικό / ρουλεμάν

Αντίστροφα περιστρεφόμενος διπλός ανεμιστήρας — Διπλάσια απόδοση στο ίδιο κάδρο

Ο 9CRA0412P4K10 είναι ένας διπλός αξονικός ανεμιστήρας με αντίθετη περιστροφή από τη σειρά SanAce της Sanyo Denki — δύο ανεμιστήρες 40 mm στοιβαγμένοι αξονικά, με την πτερωτή του δεύτερου ανεμιστήρα να περιστρέφεται προς την αντίθετη κατεύθυνση από την πρώτη. Αυτός ο σχεδιασμός αντίστροφης περιστροφής είναι μια κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας μηχανική προσέγγιση της Sanyo Denki για τη μεγιστοποίηση της ροής αέρα και της στατικής πίεσης από μια συμπαγή μορφή ανεμιστήρα.

Σε έναν τυπικό μονό ανεμιστήρα, ο αέρας που φεύγει από την πτερωτή έχει και μια συνιστώσα αξονικής ταχύτητας (τη χρήσιμη ώθηση που μετακινεί τον αέρα μέσω του εξοπλισμού) και μια συνιστώσα περιστροφικής ταχύτητας (έναν περιστρεφόμενο στροβιλισμό που σπαταλά ενέργεια). Η δεύτερη πτερωτή του αντιπεριστροφικού σχεδιασμού συλλαμβάνει αυτή την περιστροφική κινητική ενέργεια και τη μετατρέπει σε πρόσθετη αξονική ώθηση — επιτυγχάνοντας σημαντικά υψηλότερη ροή αέρα και στατική πίεση από ό,τι θα μπορούσε να προσφέρει οποιοσδήποτε ανεμιστήρας ίδιου μεγέθους πλαισίου.

Βασικές πληροφορίες προϊόντος

Κλειδωμένη προστασία ρότορα

Το 9CRA0412P4K10 ενσωματώνει ηλεκτρονική κλειδωμένη προστασία ρότορα:

Αυτόματη επανεκκίνηση:Εάν ο ανεμιστήρας σταματήσει ή είναι μηχανικά μπλοκαρισμένος, το ηλεκτρονικό κύκλωμα ανιχνεύει την κατάσταση μηδενικής ταχύτητας και εφαρμόζει έναν κύκλο επανεκκίνησης — εμποδίζοντας τον κινητήρα συνεχούς ρεύματος να τραβήξει συνεχές ρεύμα μπλοκαρισμένου ρότορα που θα κατέστρεφε τη μόνωση της περιέλιξης του κινητήρα.

Προστασία από σκουπίδια:Σε εφαρμογές όπου οι ανεμιστήρες ψύξης συναντούν περιστασιακά υπολείμματα (συσσώρευση σκόνης, θραύσματα υλικού συσκευασίας), η κλειδωμένη προστασία ρότορα αποτρέπει την άμεση εξάντληση του κινητήρα ενώ ενεργοποιείται ένας συναγερμός συστήματος μέσω της εξόδου του αισθητήρα ταχύτητας.

Εφαρμογές

Εξοπλισμός διακομιστή και δικτύωσης:Ψύξη blade διακομιστή υψηλής πυκνότητας, θερμική διαχείριση σασί μεταγωγέα και εξοπλισμός δικτύωσης κέντρων δεδομένων όπου ανεμιστήρες 40 mm με υψηλή στατική πίεση εξυπηρετούν διαδρομές ψύξης υψηλής αντίστασης.

Βιομηχανική ηλεκτρονική ψύξη:Εξοπλισμός μετατροπής ισχύος, στάδια ισχύος σερβομηχανισμού, μονάδες UPS και ηλεκτρονικά βιομηχανικού ελέγχου που απαιτούν συμπαγή ψύξη υψηλής πίεσης σε συντελεστή μορφής 40 mm.

Τηλεπικοινωνιακός εξοπλισμός:Συμπαγείς ηλεκτρονικές συσκευές σταθμού βάσης, κάρτες γραμμής δρομολογητή και μονάδες πλαισίου τηλεπικοινωνιών όπου η πυκνότητα του ανεμιστήρα είναι περιορισμένη και οι ανεμιστήρες που περιστρέφονται αντίθετα παρέχουν απόδοση σε περιορισμένο χώρο.

Ψύξη ιατρικού εξοπλισμού:Συμπαγείς ιατρικές ηλεκτρονικές θήκες όπου απαιτείται αθόρυβη ψύξη υψηλής απόδοσης με παρακολούθηση ταχύτητας.

FAQ

Ε1: Ποιο είναι το κύριο πλεονέκτημα των αντίθετα περιστρεφόμενων ανεμιστήρων έναντι των τυπικών απλών ανεμιστήρων ίδιου μεγέθους;

Αντίστροφα περιστρεφόμενοι ανεμιστήρες επιτυγχάνουν σημαντικά υψηλότερη στατική πίεση και συχνά υψηλότερη ροή αέρα από έναν απλό ανεμιστήρα στο ίδιο μέγεθος πλαισίου. Η δεύτερη πτερωτή ανακτά την ενέργεια στροβιλισμού από την πρώτη, μετατρέποντάς την σε πρόσθετη χρήσιμη ροή αέρα. Αυτό καθιστά τους ανεμιστήρες με αντίθετη περιστροφή την προτιμώμενη επιλογή για διαδρομές ψύξης υψηλής σύνθετης αντίστασης όπου ένας μόνο ανεμιστήρας δεν μπορεί να δημιουργήσει επαρκή πίεση για να ωθήσει τον αέρα μέσω της θερμικής αντίστασης.

Ε2: Τι προδιαγραφή σήματος PWM απαιτεί το 9CRA0412P4K10;

Οι οπαδοί Sanyo Denki SanAce συνήθως δέχονται ένα σήμα PWM 25 kHz με ταλάντευση λογικού επιπέδου υψηλής (περίπου 5V) και χαμηλής (0V) στον ακροδέκτη ελέγχου. Ο κύκλος λειτουργίας καθορίζει την ταχύτητα του ανεμιστήρα — Ο κύκλος λειτουργίας 100% παράγει τη μέγιστη ταχύτητα. Ο χαμηλότερος κύκλος λειτουργίας μειώνει αναλογικά την ταχύτητα. Επιβεβαιώστε από το φύλλο δεδομένων 9CRA0412P4K10 για την ακριβή προδιαγραφή συχνότητας PWM και τα απαιτούμενα επίπεδα τάσης εισόδου.

Ε3: Πώς διαφέρει το επίθημα K10 από άλλες παραλλαγές του επιθήματος K στη σειρά 9CRA0412;

Στη σειρά SanAce 9CR της Sanyo Denki, οι παραλλαγές του επιθέματος K διαφέρουν συνήθως ως προς το μήκος του καλωδίου μολύβδου — το K03 υποδηλώνει αγωγούς 30 mm (3 cm), το K10 υποδηλώνει καλώδια 100 mm (10 cm). Όλες οι παραλλαγές K μοιράζονται τις ίδιες ηλεκτρικές προδιαγραφές και προδιαγραφές ροής αέρα. το μήκος καλωδίου καθορίζει την ευελιξία δρομολόγησης καλωδίων που είναι διαθέσιμη στην εγκατάσταση. Επιλέξτε το K10 για εγκαταστάσεις που απαιτούν διαχείριση καλωδίων κατά μήκος 100 mm από το σώμα του ανεμιστήρα μέχρι το βύσμα.

Ε4: Μπορεί το 9CRA0412P4K10 να τροφοδοτηθεί από τροφοδοσία 5V για λειτουργία χαμηλότερης ταχύτητας;

Αντίστροφα περιστρεφόμενοι ανεμιστήρες απαιτούν μια ελάχιστη τάση για να δημιουργήσουν επαρκή μαγνητική ροπή για να ξεκινήσουν και να διατηρήσουν την περιστροφή αξιόπιστα. Η λειτουργία πολύ κάτω από την ονομαστική τάση ενέχει τον κίνδυνο αποτυχίας εκκίνησης (ο ανεμιστήρας δεν αναπτύσσει αρκετή ροπή για να ξεπεράσει τη στατική τριβή του ρουλεμάν) και πιθανή ακινητοποίηση του ανεμιστήρα. Επιβεβαιώστε από το φύλλο δεδομένων 9CRA0412P4K10 την ελάχιστη τάση λειτουργίας — γενικά, οι ανεμιστήρες της σειράς SanAce 12V δεν πρέπει να λειτουργούν κάτω από περίπου 7 V για αξιόπιστη λειτουργία.
