ΜΙΤΣΥΒΙΣΙ Q6BAT PLC μπαταρία

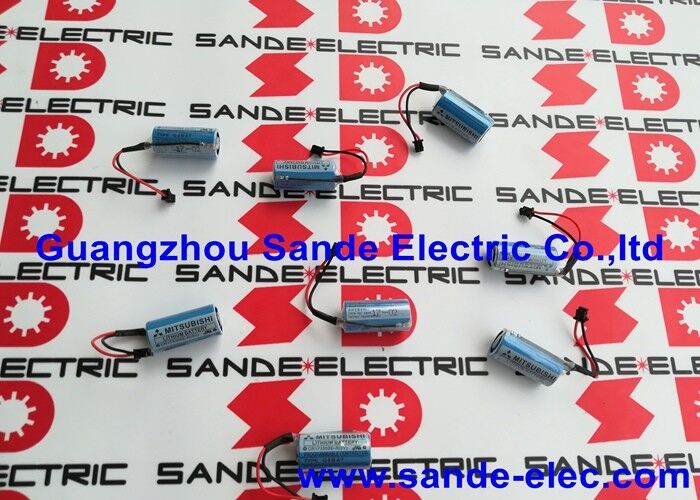

Q6BAT. Η μπαταρία PLC της σειράς Mitsubishi MELSEC Q 3V / 1800mAh / Διοξείδιο του μαγγανίου / Λιθίου / Μνήμη προγράμματος και μνήμη RAM

Ειδική μπαταρία ασφαλείας για τη σειρά MELSEC Q

Η Q6BAT είναι η ειδική μπαταρία εφεδρικής λειτουργίας της Mitsubishi Electric για τις μονάδες CPU της σειράς MELSEC Q.διατήρηση όλων των περιεχομένων μνήμης που υποστηρίζονται από μπαταρία εντός της CPU σειράς Q, ενώ αφαιρείται η τροφοδοσία ηλεκτρικής ενέργειας PLC.

Το MELSEC Q είναι η μοντελοποιημένη, υψηλής απόδοσης πλατφόρμα PLC της Mitsubishi που χρησιμοποιείται σε ολόκληρο το φάσμα της βιομηχανικής αυτοματοποίησης, από μικρές αυτόνομες μηχανές έως μεγάλα κατανεμημένα συστήματα παραγωγής.Οι μονάδες CPU σειράς Q βασίζονται στο Q6BAT για να διατηρήσουν:

Μνήμη προγράμματος:Η λογική κλίμακας GX Works2/GX Developer του χρήστη ή το πρόγραμμα δομημένου κειμένου που αποθηκεύεται στην τυποποιημένη μνήμη μνήμης RAM ∙ το πρόγραμμα που ελέγχει τη μηχανή ή τη διαδικασία.

Κανονική μνήμη RAM:Μητρώα δεδομένων (Δ συσκευές), μητρώα αρχείων και άλλες περιοχές δεδομένων όπου το πρόγραμμα αποθηκεύει τιμές διαδικασίας, μετρητές, δεδομένα συνταγής και κατάσταση συστήματος.

Περιοχή συσκευής κλειδώματος:Ειδικές συσκευές bit και word που έχουν ρυθμιστεί από τον προγραμματιστή ως συσκευές "latch" (αποθήκευσης) που διατηρούν τις καταστάσεις τους μέσω κύκλων ρεύματος χωρίς να απαιτείται επανεκκίνηση.

Χωρίς το Q6BAT, όλες οι τρεις κατηγορίες δεδομένων χάνεται σε κάθε κύκλο ισχύος, απαιτώντας επαναφόρτωση του προγράμματος και επανεκκίνηση των δεδομένων πριν το μηχάνημα μπορεί να επανεκκινήσει.

Βασικές προδιαγραφές

Προειδοποίηση και παρακολούθηση χαμηλής ισχύος μπαταρίας

Η CPU σειράς Q παρακολουθεί την τάση Q6BAT και προειδοποιεί εκ των προτέρων πριν από τη διατήρηση μνήμης είναι σε κίνδυνο:

Λάθος SP.DI BATT:Όταν η τάση Q6BAT πέφτει κάτω από το κατώτατο όριο συναγερμού (περίπου 2,7 V), η CPU παράγει σφάλμα SP.DI BATT και οποιεσδήποτε διαμορφωμένες οθόνες συναγερμού HMI.

ΒΔΤ LED σε CPU:Η μονάδα CPU MELSEC Q διαθέτει ειδικό LED ΒΔΤ που φωτίζει όταν η τάση της μπαταρίας πέφτει κάτω από το όριο.

Ειδικό ρελέ SM51 / μητρώο SD51:The PLC programme can read the battery alarm status from SM51 (battery alarm flag) and SD51 (battery status) — enabling automatic SCADA notification or machine fault output when the battery alarm triggers.

Σενάρια εφαρμογής

Αντικατάσταση συντήρησης MELSEC Q PLC:Η μονάδα Q02HCPU σε μηχανή παραγωγής ενεργοποιεί το σφάλμα BAT LED και SP.DI BATT μετά από αρκετά χρόνια λειτουργίας.Το Q6BAT αντικαθίσταται κατά την επόμενη προγραμματισμένη βάρδια συντήρησης ∙ το πρόγραμμα και τα δεδομένα διατηρούνται άθικτα.

Νέα εγκατάσταση σειράς Q:Ένα σύστημα MELSEC Q παραδίδεται για μια νέα γραμμή παραγωγής. Το Q6BAT εγκαταστάθηκε στην CPU Q, και η ημερομηνία αντικατάστασης καταγράφεται στο πρόγραμμα συντήρησης για 3-4 χρόνια από τώρα.

Γενικές ερωτήσεις

Ερώτηση 1: Ποιες μονάδες CPU σειράς Q χρησιμοποιούν το Q6BAT;

Το Q6BAT είναι συμβατό με όλες τις τυπικές μονάδες CPU της σειράς Q: Q00CPU, Q01CPU, Q02CPU, Q02HCPU, Q06HCPU, Q12HCPU, Q25HCPU και τις εκτεταμένες παραλλαγές τους.Επιβεβαιώστε τη συμβατότητα από το εγχειρίδιο υλικού της συγκεκριμένης μονάδας CPU η διαδικασία εγκατάστασης της μπαταρίας και η θέση του συνδέσμου ποικίλλουν ελαφρά ανάλογα με τον τύπο της CPU.

Ε2: Μπορεί το Q6BAT να αντικατασταθεί ενώ λειτουργεί ο PLC MELSEC Q;

Ναι. Με το Q PLC ενεργοποιημένο και στη λειτουργία RUN, η εσωτερική παροχή ενέργειας διατηρεί όλη τη μνήμη. Το Q6BAT μπορεί να αποσυνδεθεί και να αντικατασταθεί χωρίς απώλεια δεδομένων.Μην αφήνετε τον CPU χωρίς μπαταρία για παρατεταμένα χρονικά διαστήματαΑντικατάσταση με απενεργοποίηση κινδύνου απώλειας δεδομένων εάν η αντικατάσταση διαρκέσει περισσότερο από λίγα λεπτά.

Ε3: Τι σημαίνει "εξοπλισμός κλειδώματος" στην περιγραφή εφαρμογής Q6BAT;

Οι συσκευές κλειδώματος είναι περιοχές μνήμης PLC (ειδικές περιοχές bit και συσκευών λέξεων) που ο χρήστης ρυθμίζει για να διατηρήσει τις τιμές τους μέσω κύκλων ισχύος.Είναι προγραμματισμένα στο GX Works2/GX Developer ως διατηρητικά, διατηρούν τις τελευταίες τους τιμές σε όλες τις περιπτώσεις απενεργοποίησης και ενεργοποίησης χωρίς επανεκκίνηση.Χωρίς το Q6BAT, ακόμα και αυτές οι συσκευές που έχουν ρυθμιστεί ως συγκρατητικές χάνουν τις τιμές τους σε περίπτωση διακοπής ρεύματος.

Ε4: Πώς η τάση Q6BAT επηρεάζει τη λειτουργία της CPU σειράς Q σε χαμηλή μπαταρία;

Όταν το Q6BAT πέφτει κάτω από το όριο συναγερμού (~ 2,7V), η CPU παράγει το σφάλμα SP.DI BATT αλλά συνεχίζει να λειτουργεί κανονικά ∙ ο συναγερμός μπαταρίας δεν προκαλεί τη διακοπή της εκτέλεσης του προγράμματος.Ο συναγερμός δείχνει επικείμενο κίνδυνο διατήρησης δεδομένωνΑντικαταστήστε τον συναγερμό ∙ η διατήρηση δεδομένων παραμένει λειτουργική μέχρι να εξαντληθεί η μπαταρία κάτω από το όριο διατήρησης.
