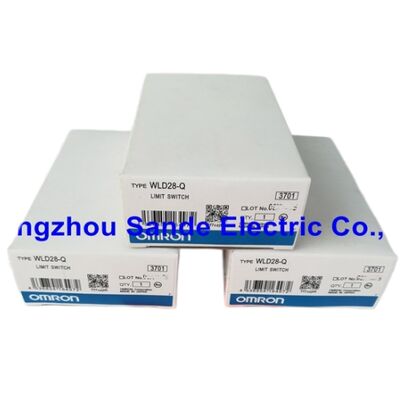

Νέο Omron WLD28-Q WLD28Q Limit Switch δωρεάν αποστολή γρήγορη παράδοση

Ο Omron WLD28-Q∙ Ο γενικός περιορισμός ∆ιακόπτης ∆ιακόπτης ∆ιακύκλωσης (6,5 δια. × 140mm), Ενεργοποίηση, SPST-NO + SPST-NC, 10A/500VAC, Αυτοεγκατάσταση, IP67

Σύνοψη

ΗΤο όργανο OMRON WLD28-Qείναι μια παραλλαγή ενεργοποιητή κυλίνδρου κυλίνδρου της σειράς WL γενικής χρήσης ∙ το σώμα WL28 είναι εξοπλισμένο με κυλίνδρο κυλίνδρου από ανοξείδωτο χάλυβα με διάμετρο καλωδίου 6,5 mm και συνολικό μήκος 140 mm,που παρέχει έναν ολικοκατευθυνόμενο κινητήρα προσέγγισης που εκτρέπεται υπό επαφή από οποιαδήποτε πλευρική κατεύθυνση και επαναπροσαρμόζεται αυτόματα στην ουδέτερη θέση όταν αφαιρείται η δύναμη επαφής.

Ο μηχανισμός κίνησης μέσα στο σώμα του διακόπτη παρέχει καθαρή,μετάβαση με μειωμένη ταχύτητα επαφής ανεξάρτητα από την ταχύτητα προσέγγισης του ενεργοποιητικού στοιχείου ̇ από μηχανικό τραπέζι αργής κίνησης σε μεταγωγικό σπρώξιμο γρήγορου κύκλου.

Η σειρά WL είναι η κύρια γραμμή της Omron για γενικής χρήσης ανίχνευση θέσης μηχανών μέσω φυσικής επαφής.

Όταν οι επαγωγικοί και φωτοηλεκτρικοί αισθητήρες έχουν αντικαταστήσει σε μεγάλο βαθμό τους διακόπτες ορίου σε νέους σχεδιασμούς για την τυπική ανίχνευση παρουσίας/απουσίας,η σειρά WL διατηρεί ενεργή εφαρμογή σε περιπτώσεις όπου η σωματική επαφή είναι η σωστή μέθοδος ανίχνευσης: ανίχνευση ευέλικτων ή μαλακών τμημάτων όπου ο διακόπτης πρέπει να αποκλίνει φυσικά με τον στόχο αντί να ανιχνεύει μέταλλο σε ένα κενό,Ενεργειακά στοιχεία όπου η κατεύθυνση προσέγγισης είναι μεταβλητή ή ολικοκατευθυντική, και εγκαταστάσεις στις οποίες η ευέλικτη κίνηση του ελαστικού περιστροφής επιτρέπει την ανίχνευση στόχων που θα μπορούσαν να βλάψουν ένα άκαμπτο έμβολο ή κυλίνδρο.

Ο ενεργοποιητής ελαστικών κυλίνδρων είναι το ειδικό χαρακτηριστικό που ορίζει αυτή την παραλλαγή εντός της οικογένειας προϊόντων WLD28.

Η τροχιά από ανοξείδωτο χάλυβα παρέχει αντοχή στη διάβρωση σε περιβάλλον ψύξης και πετρελαίου,και το μήκος του ελατηρίου 140 mm δίνει μια γενναιόδωρη ζώνη ενεργοποίησης το ελατήριο εκτρέφει και ενεργοποιεί τον εσωτερικό διακόπτη σε μήκος ταξιδιού πολύ μεγαλύτερο από ό, τι μπορεί να φιλοξενήσει ένα έμβολο ή ρόλο.

Αυτή η παρατεταμένη πορεία ενεργοποίησης είναι πολύτιμη για την ανίχνευση περαστικών στόχων όπου η προσέγγιση δεν ελέγχεται με ακρίβεια,ή όταν η επαναληψιμότητα της τοποθέτησης του μηχανήματος είναι ανεπαρκής για να εξασφαλιστεί η αξιόπιστη ενεργοποίηση του έμβολο μικρής διαδρομής.

Βασικές προδιαγραφές

Ενεργοποιητής ελατηρίου ∆ημιουργία επαφής από κάθε γωνία σε όλες τις κατευθύνσεις

Το ελατήριο κυλίνδρου είναι ο πιο ευπροσάρμοστος ενεργοποιητής της σειράς WL. Σε αντίθεση με το έμβολο κυλίνδρου (εργάζεται μόνο σε κάθετη/άξια προσέγγιση) ή τον μοχλό κυλίνδρου (εργάζεται σε καθορισμένο επίπεδο περιστροφής), το ελατήριο κυλίνδρου είναι το πιο ευπροσάρμοστο ενεργοποιητικό της σειράς WL. the coil spring accepts actuation from any lateral direction — the spring bends under force from any angle and internally operates the snap action switch at a defined deflection angle regardless of which direction the force came from.

Αυτό το χαρακτηριστικό ολικής κατεύθυνσης εξαλείφει την απαίτηση ευθυγράμμισης που καθιστά άλλους τύπους κινητήρων εξαρτημένους από την ακριβή γεωμετρία προσέγγισης στόχου.

Η περιστροφή από ανοξείδωτο χάλυβα με διάμετρο σύρματος 6,5 mm παρέχει την αντοχή του υλικού και την αντοχή στη διάβρωση για βιομηχανικά περιβάλλοντα.

Το συνολικό μήκος του ελατηρίου 140 mm δημιουργεί μια ζώνη ενεργοποίησης περίπου 100 mm + χρησιμότητας ̇ ένας στόχος που περνά οπουδήποτε κατά μήκος αυτής της ζώνης εκτρέφει το ελατήριο και ενεργοποιεί το διακόπτη,παρέχοντας ένα γενναιόδωρο παράθυρο ανίχνευσης κατά μήκος του ελαστικού που δεν μπορούν να παρέχουν οι ενεργοποιητές του έμβολο.

Για εφαρμογές όπως η ανίχνευση εκτόξευσης μερών σε πρέσες, η ανίχνευση συμφόρησης μεταφορέα όπου ένα προϊόν μπορεί να σπρώξει από οποιαδήποτε κατεύθυνση, η ανίχνευση σπασμού ιστού ή λωρίδας σε εξοπλισμό συνεχούς διαδικασίας,και ανίχνευση παρουσίας ευέλικτων εξαρτημάτων που δεν μπορούν να σπρώξουν έναν άκαμπτο ενεργοποιητή, η ευέλικτη, ολικής κατευθύνσεως ανταπόκριση του ελκυστήρα είναι το ενεργοποιητικό χαρακτηριστικό.

Μηχανισμός άμεσης δράσης ∙ Αξιόπιστη εναλλαγή ανεξάρτητη από την ταχύτητα προσέγγισης

Ο μηχανισμός έκτακτης δράσης αποθηκεύει ενέργεια σε ελατήριο μέχρι ένα καθορισμένο σημείο ενεργοποίησης,στη συνέχεια απελευθερώνει γρήγορα μετάβαση των επαφών σε υψηλή ταχύτητα ανεξάρτητα από το πόσο αργά ή γρήγορα η δύναμη ενεργοποίησης εφαρμόστηκε.

Αυτή η ανεξαρτησία της ταχύτητας είναι κρίσιμη για δύο πρακτικούς λόγους.

Πρώτον, τα στοιχεία κίνησης με αργή κίνηση, ένα υδραυλικό τραπέζι που κινείται με ταχύτητα 1 mm/min.ένα μέσο χειροκίνητης τοποθέτησης ̇ εφαρμόζοντας δύναμη στον διακόπτη τόσο αργά ώστε μια απλή επαφή ελαστικού να διασχίζει σταδιακά τη ζώνη μετάδοσης, παράγοντας μια παρατεταμένη περίοδο επαφής ή ηλεκτρικού τόξου στις επιφάνειες επαφής.Η δράση Snap εξαλείφει αυτό, εξασφαλίζοντας ότι η επαφή ταξιδεύει από ανοιχτή σε κλειστή (ή κλειστή σε ανοιχτή) σε μικροδευτερόλεπτα, ανεξάρτητα από την ταχύτητα του στοιχείου κίνησης.

Δεύτερον, η ταχεία δράση παράγει σταθερή δύναμη επαφής και πίεση επαφής σε όλο το εύρος των ταχυτήτων και θερμοκρασιών λειτουργίας.

Η επαναληψιμότητα των σημείων διακόπτη ̇ η μηχανική υστερέση μεταξύ των θέσεων ενεργοποίησης και απενεργοποίησης ̇ είναι στενή και προβλέψιμη,Γι 'αυτό και η Omron καθορίζει την διάσταση πριν από το ταξίδι (συνήθως 1.7mm για τις παραλλαγές κυλίνδρων WLD28) με ακρίβεια.

SPST-NO + SPST-NC 2 διπλή διακοπή κυκλώματος

Η διαμόρφωση επαφής παρέχει ένα κανονικά ανοικτό κύκλωμα και ένα κανονικά κλειστό κύκλωμα από ένα μόνο σώμα διακόπτη,κάθε ένα εφαρμόζεται ως διπλή διακοπή η επαφή διακόπτει το κύκλωμα σε δύο σημεία ταυτόχρονα.

Οι επαφές διπλής διακοπής παρέχουν διπλάσια απόσταση διακοπής τόξου σε σύγκριση με τις επαφές μίας διακοπής στην ίδια διαδρομή επαφής,για τον λόγο αυτό η σειρά WL επιτυγχάνει την ικανότητα επαφής 10A/500VAC/600VAC σε ένα συμπαγές σώμα διακόπτη.

Σε κυκλώματα ελέγχου μηχανών, η τυποποιημένη διαμόρφωση για τη διασύνδεση θέσεων είναι η ύπαρξη τόσο επαφών NO όσο και επαφών NC που είναι διαθέσιμες από ένα σώμα διακόπτη:η επαφή NO επιβεβαιώνει την ενεργοποιημένη θέση στον PLC (κλείνεται όταν το ελατήριο εκτρέπεται), ενώ η επαφή NC ανοίγει ταυτόχρονα, παρέχοντας μια ενέργεια αλλαγής που μπορεί ταυτόχρονα να ενεργοποιήσει ένα κύκλωμα και να απενεργοποιήσει ένα άλλο με μια μόνο ενεργοποίηση διακόπτη.

Γενικές ερωτήσεις

Ε: Το ελατήριο περιγράφεται ως "αυτο-επαναφορά" ∙ τι σημαίνει αυτό για τη λειτουργία;

Αυτοεπιλογή σημαίνει ότι ο ενεργοποιητής επιστρέφει στην ουδέτερη (ελεύθερη) θέση του υπό την δύναμη του ελαστικού όταν το ενεργοποιητικό στοιχείο αποσύρεται και οι επαφές επιστρέφουν ταυτόχρονα στην αρχική τους κατάσταση (NO ανοίγει,Εθνική Επιτροπή κλείνει).

Δεν υπάρχει κίνηση κλεισίματος ή διατήρησης ∙ ο διακόπτης δεν διατηρεί την ενεργοποιημένη του κατάσταση μετά την αφαίρεση της ενεργοποιητικής δύναμης.

Αυτή είναι η τυποποιημένη διαμόρφωση για την ανίχνευση θέσης: ο διακόπτης ενεργοποιείται μόνο ενώ ο στόχος πιέζει το ελατήριο,και η επαφή επιστρέφει στην κατάσταση ανάπαυσης μόλις ο στόχος αποσυρθεί..

Ε2: Ποια είναι η διαφορά μεταξύ της διπλής επαφής διακοπής 2 κυκλωμάτων και μιας τυποποιημένης SPDT με μία διακοπή;

Ένα τυποποιημένο SPDT (single pole double throw) εναλλάσσει ένα κοινό τερματικό μεταξύ δύο επαφών ∙ ένας πόλος, δύο θέσεις.

Η διαμόρφωση επαφής διπλής διακοπής 2 κυκλωμάτων του WLD28-Q παρέχει δύο ξεχωριστά, ανεξάρτητα κυκλώματα: ένα SPST-NO (μοναχικό πόλο,ένα κύκλωμα SPST-NC (μοναδική στροφή), συνήθως κλειστό) κύκλωμα, το καθένα με διπλή λειτουργία διακοπής.

Τα δύο κυκλώματα εναλλάσσονται ταυτόχρονα, αλλά είναι ηλεκτρικά απομονωμένα το ένα από το άλλο.Σε αντίθεση με ένα SPDT όπου και οι δύο ρίχνει μοιράζονται το κοινό τερματικό.

Ε3: Σε 10A/500VAC, μπορεί το WLD28-Q να αλλάξει κυκλώματα κινητήρα απευθείας;

Η ονομαστική τάση αντίστασης 10A ισχύει για μη επαγωγικά (αντίστατα) φορτία 250VAC.το ρεύμα εισροής κατά την εκκίνηση του κινητήρα (συνήθως 6 × ρεύμα πλήρους φορτίου) πρέπει να βρίσκεται εντός του βαθμού εισροής του διακόπτη, και η αντοχή επαφής στο ρεύμα φορτίου του κινητήρα είναι χαμηλότερη από την ονομαστική ηλεκτρική αντίσταση 750.000 λειτουργιών.

Για τη διακόπτηση μικρών κινητήρων (αποσπασματική ίππο ισχύς), η άμεση διακόπτηση είναι δυνατή με κατάλληλη υποβάθμιση.

Για τους μεγαλύτερους κινητήρες, ένας ενδιάμεσος επακριβώτης προστατεύει τις επαφές του διακόπτη ορίου και είναι συνήθης πρακτική.

Ε4: Το ελατήριο από ανοξείδωτο χάλυβα είναι 140mm μακρύ πώς είναι στερεωμένο στο σώμα του διακόπτη;

Το ελατήριο περιστροφής συνδέεται με το σώμα WLD28 στο τμήμα της κεφαλής, όπου η βάση του ελαστικού συνδέεται με τον μηχανισμό ενεργοποίησης του διακόπτη.Η εκτροπή του ελαστικού σε οποιαδήποτε πλευρική κατεύθυνση μεταδίδει δύναμη στον εσωτερικό μηχανισμό δράσης σναπ.

Για την εγκατάσταση, το σώμα του διακόπτη τοποθετείται στο μηχάνημα με βίδες M4 μέσω των οπών τοποθέτησης του σπιτιού διακόπτη, με το ελατήριο προσανατολισμένο προς την κατεύθυνση της αναμενόμενης προσέγγισης στόχου.Η κατασκευή από ανοξείδωτο χάλυβα αντιστέκεται στο ψυκτικό, πετρελαίου και καθαριστικών ουσιών που είναι χαρακτηριστικά των μηχανημάτων εργαλείων.

Ε5: Ποια είναι η διαφορά μεταξύ της γενικής διάρκειας ζωής του τύπου και της ονομαστικής ηλεκτρικής αντοχής;

Μηχανική διάρκεια ζωής (15,000Η διάρκεια ζωής του ηλεκτρικού μηχανισμού (750,Το μέγεθος των ενεργοποιήσεων είναι το μέγεθος των ενεργοποιήσεων που πραγματοποιούνται με ονομαστικό φορτίο (10A/250VAC αντίσταση)., μετά την οποία η αντίσταση επαφής μπορεί να αυξηθεί πέρα από τις προδιαγραφές λόγω της διάβρωσης του τόξου στις επιφάνειες επαφής.

Σε εφαρμογές που εναλλάσσουν μικρά φορτία PLC (520mA), η αποτελεσματική ηλεκτρική διάρκεια ζωής είναι πολύ μεγαλύτερη από τις ονομαστικές 750.000 λειτουργίες ∙ η διάβρωση επαφής στα ρεύματα εισόδου microamp PLC είναι αμελητέα.Για τη μετατροπή βαρέων φορτίων κοντά στο ονομαστικό ρεύμα, η ηλεκτρική διάρκεια ζωής 750.000 λειτουργιών είναι η περιοριστική προδιαγραφή.
