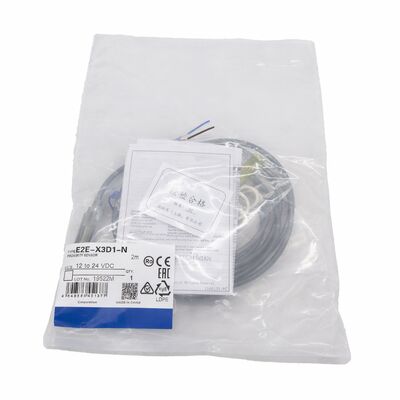

Αισθητήρας Επαγωγικός Omron E2E-X3D1-N
M12, 3mm, Θωρακισμένος, DC 2-Καλωδίων Κανονικά Ανοιχτό
Μάρκα: Omron | Σειρά: E2E | Κωδικός Προϊόντος: E2E-X3D1-N / E2EX3D1N
Κατάσταση: Καινούργιο σε Εργοστασιακή Συσκευασία | Δωρεάν Μεταφορικά | Σε Απόθεμα
Αποδεδειγμένη Αξιοπιστία σε Βιομηχανικές Εφαρμογές
Ο θωρακισμένος επαγωγικός αισθητήρας εγγύτητας Omron E2E-X3D1-N έχει καθιερωθεί ως σημείο αναφοράς για την αξιοπιστία σε εργαλειομηχανές, μεταφορικές ταινίες, ρομποτικά κελιά και εξαρτήματα συναρμολόγησης. Αυτός ο κυλινδρικός αισθητήρας με σπείρωμα M12 διαθέτει εύρος ανίχνευσης 3mm, έξοδο DC 2-καλωδίων κανονικά ανοιχτό και προστασία περιβάλλοντος IP67 για την ανίχνευση σιδηρούχων μεταλλικών στόχων χωρίς φυσική επαφή.
Βασικές Προδιαγραφές
| Προδιαγραφή |
Τιμή |
| Στέγαση |
Κυλινδρικό, με σπείρωμα M12 |
| Απόσταση Ανίχνευσης |
3 mm (ονομαστική) |
| Μέθοδος Ανίχνευσης |
Επαγωγική (σιδηρούχα μέταλλα) |
| Θωράκιση |
Θωρακισμένο — δυνατότητα χωνευτής τοποθέτησης |
| Τύπος Εξόδου |
DC 2-καλωδίων, προστατευμένο από πολικότητα |
| Λειτουργία |
NO (Κανονικά Ανοιχτό) |
| Τάση Τροφοδοσίας |
10 έως 30V DC |
| Εύρος Ρεύματος Φορτίου |
3 έως 100 mA |
| Συχνότητα Απόκρισης |
1.000 Hz μέγιστο |
| Θερμοκρασία Λειτουργίας |
−25°C έως +70°C |
| Βαθμός Προστασίας |
IP67 / Ανθεκτικό σε λάδι |
| Υλικό Στέγασης |
Επικασσιτερωμένος ορείχαλκος |
| Πιστοποιήσεις |
CE, NEMA 1/4/6/12/13 |
Πηγή: Φύλλο Δεδομένων Σειράς Omron E2E, Κατ. Αρ. D126-E1
Δυνατότητα Χωνευτής Τοποθέτησης
Ο θωρακισμένος σχεδιασμός κατευθύνει το ηλεκτρομαγνητικό πεδίο προς τα εμπρός μέσω της όψης του αισθητήρα, επιτρέποντας χωνευτή εγκατάσταση σε μεταλλικά στηρίγματα και σκελετούς μηχανών χωρίς παρεμβολές. Αυτό εξαλείφει την ανάγκη για πλαστικούς δακτυλίους απόστασης ή ελάχιστες απαιτήσεις απόστασης, παρέχοντας μέγιστη ευελιξία σχεδιασμού σε συμπαγείς εγκαταστάσεις.
Απλότητα DC 2-Καλωδίων
Η αρχιτεκτονική εξόδου DC 2-καλωδίων απλοποιεί την εγκατάσταση απαιτώντας μόνο δύο αγωγούς, καθιστώντας την ιδανική για την αντικατάσταση μηχανικών διακοπτών και τη μείωση της πολυπλοκότητας της καλωδίωσης. Αυτός ο σχεδιασμός προσφέρει άμεση συμβατότητα με τις περισσότερες κάρτες εισόδου PLC, διατηρώντας παράλληλα αξιόπιστη λειτουργία.
Υψηλής Ταχύτητας Απόδοση
Με μέγιστη συχνότητα απόκρισης 1.000 Hz, αυτός ο αισθητήρας χειρίζεται εφαρμογές υψηλής ταχύτητας, συμπεριλαμβανομένης της καταμέτρησης δοντιών γραναζιών, της ευθυγράμμισης και της ανίχνευσης περιστροφικών στόχων με επαρκές περιθώριο απόδοσης για τυπικές βιομηχανικές εφαρμογές.
Ισχυρή Προστασία Περιβάλλοντος
Η πιστοποίηση IP67 διασφαλίζει πλήρη προστασία από την είσοδο σκόνης και την προσωρινή βύθιση σε νερό. Η ανθεκτική στο λάδι όψη ανίχνευσης και το περίβλημα καλωδίου PVC παρέχουν επιπλέον προστασία από λάδια κοπής, ψυκτικά υγρά και περιβάλλοντα πλύσης υψηλής πίεσης που είναι συνηθισμένα σε εφαρμογές εργαλειομηχανών.
Διπλοί Ενδείκτες LED
- Πράσινος Ενδείκτης Ρύθμισης: Επιβεβαιώνει την τροφοδοσία και την ανίχνευση στόχου εντός του εύρους ανίχνευσης κατά την εγκατάσταση
- Κόκκινος Ενδείκτης Λειτουργίας: Δείχνει την κατάσταση εξόδου σε πραγματικό χρόνο για την έναρξη λειτουργίας και την αντιμετώπιση προβλημάτων
Κοινές Εφαρμογές
- Εργαλειομηχανές και κέντρα CNC - ανίχνευση παρουσίας εξαρτημάτων και επιβεβαίωση θέσης
- Εργαλεία άκρου ρομποτικών βραχιόνων - ανίχνευση εξαρτημάτων αρπάγης και επαλήθευση τεμαχίων
- Συστήματα μεταφορικών ταινιών - ανίχνευση παλετών και επιβεβαίωση θέσης
- Γραμμές πρεσών και κοπής - προστασία μήτρας και επιβεβαίωση τροφοδοσίας υλικού
- Συναρμολόγηση αυτοκινήτων - επαλήθευση παρουσίας εξαρτημάτων
- Γραμμές τροφίμων και ποτών - ανίχνευση μεταλλικών συσκευασιών
Παραλλαγές Μοντέλων
| Μοντέλο |
Σύνδεση |
Σημειώσεις |
| E2E-X3D1-N 2M |
Προ-καλωδιωμένο, καλώδιο PVC 2μ |
Η πιο συνηθισμένη παραλλαγή σε απόθεμα |
| E2E-X3D1-N 5M |
Προ-καλωδιωμένο, καλώδιο PVC 5μ |
Μεγαλύτερες διαδρομές χωρίς επέκταση |
| E2E-X3D1-M1G |
Σύνδεσμος M12 |
Εγκαταστάσεις γρήγορης αποσύνδεσης |
| E2E-X3D2-N 2M |
Προ-καλωδιωμένο, καλώδιο PVC 2μ |
Έκδοση εξόδου NC |
Συχνές Ερωτήσεις
Ανιχνεύει ο E2E-X3D1-N μη σιδηρούχα μέταλλα όπως αλουμίνιο ή ανοξείδωτο χάλυβα;
Ενώ είναι βελτιστοποιημένος για σιδηρούχα μέταλλα, αυτός ο αισθητήρας θα ανιχνεύσει μη σιδηρούχα μέταλλα με μειωμένη απόσταση ανίχνευσης (συνήθως 40-50% της ονομαστικής απόστασης για αλουμίνιο). Επαληθεύστε την αξιοπιστία ανίχνευσης με το πραγματικό υλικό στόχο κατά την εγκατάσταση.
Μπορούν να τοποθετηθούν πολλοί αισθητήρες κοντά ο ένας στον άλλο;
Ναι, με ελάχιστη απόσταση 30mm πλάι-πλάι ή 20mm αντικριστά για αποφυγή αμοιβαίων παρεμβολών. Για μικρότερες αποστάσεις, εξετάστε παραλλαγές εναλλακτικής συχνότητας.
Ποια είναι η διαφορά μεταξύ εξόδου NO και NC;
Η έξοδος Κανονικά Ανοιχτό (NO) κλείνει όταν ανιχνεύεται στόχος (E2E-X3D1-N). Η έξοδος Κανονικά Κλειστό (NC) ανοίγει όταν ανιχνεύεται στόχος (E2E-X3D2-N). Οι περισσότερες εφαρμογές χρησιμοποιούν NO για τη λογική ανίχνευσης παρουσίας.
Ποια είναι η ελάχιστη απαίτηση φορτίου 3mA;
Οι αισθητήρες DC 2-καλωδίων απαιτούν ελάχιστο ρεύμα φορτίου 3mA για σωστή λειτουργία. Οι περισσότερες βιομηχανικές είσοδοι PLC τραβούν 5-15mA, πολύ πάνω από αυτό το όριο.
Αντικαθίσταται ο E2E-X3D1-N από νεότερα μοντέλα;
Ενώ η Omron προσφέρει τη σειρά E2E NEXT με βελτιωμένα χαρακτηριστικά, ο E2E-X3D1-N παραμένει διαθέσιμος και είναι η άμεση αντικατάσταση για υπάρχουσες εγκαταστάσεις που απαιτούν πανομοιότυπη μορφή, εφαρμογή και λειτουργία.
Συσκευασία και Αποστολή
Αποστέλλεται καινούργιο στην αρχική συσκευασία Omron, σφραγισμένο από το εργοστάσιο. Περιλαμβάνεται δωρεάν αποστολή με άμεση αποστολή για μονάδες σε απόθεμα. Οι διεθνείς παραγγελίες αποστέλλονται μέσω DHL, FedEx ή UPS με πλήρη παρακολούθηση.
