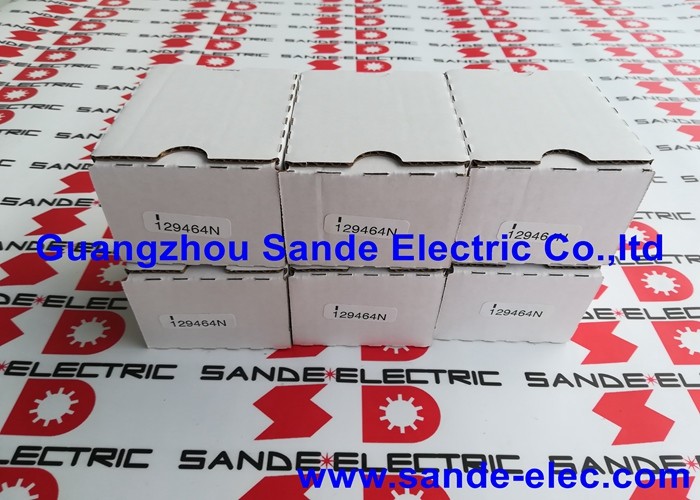

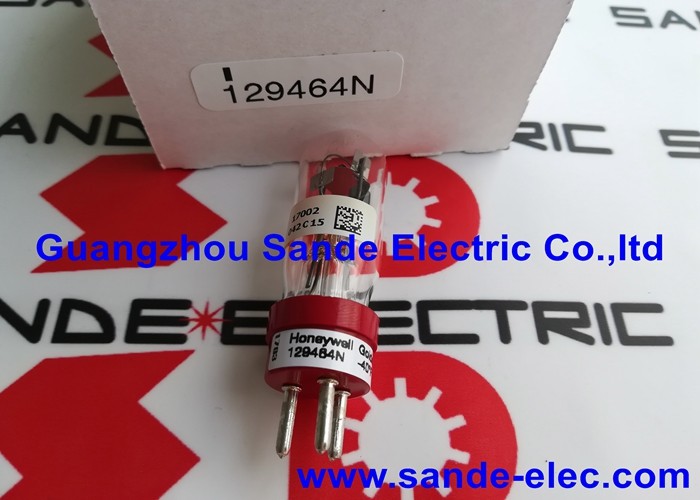

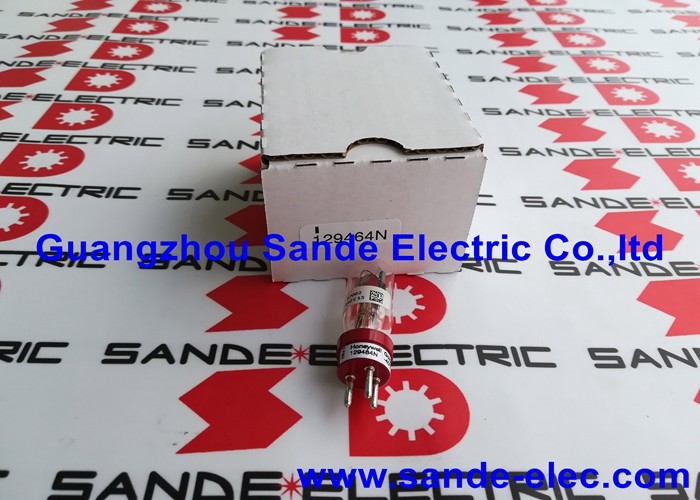

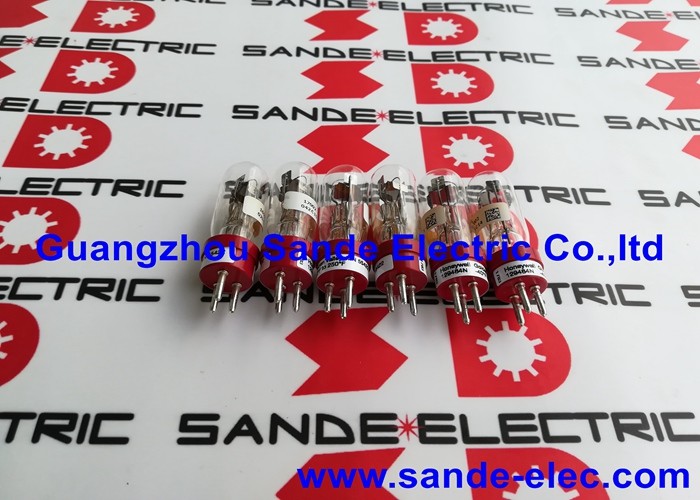

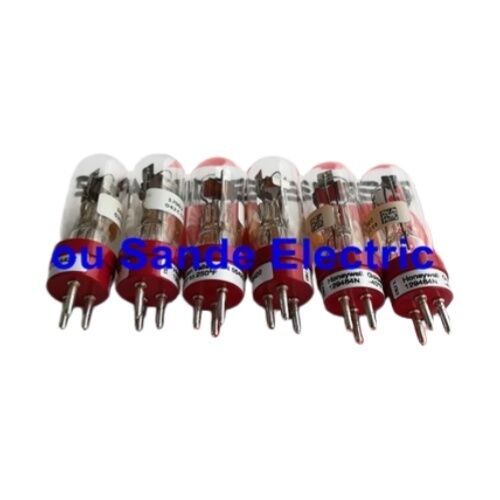

Χάνιγουελ 129464N UV φωτιά αισθητήρα λάμπα νέα και δωρεάν αποστολή

Χάνιγουελ 129464N. ∙ UV ανιχνευτικό σωλήνα ∙ Αντικατάσταση για C7035 & C7061 ανιχνευτές φλόγας, -40 ° F έως +250 ° F

Σύνοψη

ΗΧάνιγουελ 129464Nείναι ο σωλήνας ανίχνευσης υπεριώδους ακτινοβολίας που χρησιμοποιείται στο εσωτερικό των ανιχνευτών φλόγας C7035 MiniPeeper και C7061 UVκαι άλλες φλόγες υδρογονανθράκων και σηματοδοτεί την παρουσία ή την απουσία φλόγας στην συνδεδεμένη μονάδα ελέγχου καυστήρα.

Όταν ο ανιχνευτικός σωλήνας σε εγκατεστημένο ανιχνευτή φλόγας C7035 ή C7061 φτάνει στο τέλος της ζωής του,το 129464N είναι η αρχική αντικατάσταση της Honeywell που αποκαθιστά τον ανιχνευτή στην καθορισμένη ευαισθησία UV χωρίς να αντικαθίσταται ολόκληρο το σύνολο ανιχνευτών.

Το 129464N διακρίνεται από το σχετικό 129464M από την ονομαστική θερμοκρασία του: το 129464N έχει ονομαστική θερμοκρασία έως -40 ° F,επέκταση της χρήσης σε υπαίθριες εγκαταστάσεις και μη θερμαινόμενα δωμάτια εξοπλισμού σε ψυχρά κλίματα όπου το κατώτερο όριο των 0 ° F του 129464M θα ήταν ανεπαρκές.

Οι δύο σωλήνες χρησιμοποιούν τον ίδιο ανιχνευτή C7035· ο 129464N είναι επιπλέον ειδικευμένος για τον ανιχνευτή C7061, ο οποίος καλύπτει εφαρμογές συνεχούς λειτουργίας βιομηχανικών καυστήρων σε φούρνους, στεγνωτήρια,και εγκαταστάσεις θερμικής επεξεργασίας.

Η ανίχνευση UV φλόγας είναι η τεχνολογία ανίχνευσης κατάλληλη για φλόγες αερίου και πετρελαίου που εκπέμπουν υπεριώδη ακτινοβολία στο εύρος μήκους κύματος 185-260nm.

Ο σωλήνας ανίχνευσης ανταποκρίνεται στα φωτόνια υπεριώδους ακτινοβολίας, μετατρέποντας την επίδρασή τους σε ηλεκτρικό σήμα το οποίο το ηλεκτρονικό σύστημα του ανιχνευτή ερμηνεύει ως παρουσία φλόγας.

Το ηλιακό φως, οι λαμπτήρες πυρακτώσεως και οι περισσότερες τεχνητές πηγές φωτός που μπορεί να προκαλέσουν ψεύτικα σήματα στα φωτοκύτταρα ορατού φάσματος δεν εκπέμπουν σε μήκη κύματος UV στο κρίσιμο εύρος,καθιστώντας την ανίχνευση υπεριώδους ακτινοβολίας εγγενώς επιλεκτική για φλόγες καύσης σε καλά σχεδιασμένες εγκαταστάσεις.

Βασικές προδιαγραφές

Οι πλατφόρμες C7035 και C7061 ̇ Όταν χρησιμοποιείται η πλατφόρμα 129464N

C7035 MiniPeeper:Το C7035 είναι ο συμπαγής αναλογικός αισθητήρας φλόγας UV της Honeywell για εφαρμογές καυστήρων διαλείπουσας λειτουργίαςκαι ελαφριά βιομηχανικά συστήματα καύσης που ενεργοποιούνται και απενεργοποιούνται κατά τη διάρκεια κανονικής λειτουργίας.

Ο ανιχνευτής πρέπει να βλέπει τον καυστήρα να ανάβει αξιόπιστα σε κάθε εκκίνηση κύκλου.

Ο C7035 χρησιμοποιείται με μονάδες ελέγχου καυστήρων της σειράς 7800 της Honeywell και ισοδύναμες μονάδες ελέγχου καυστήρων, παρέχοντας το στοιχείο ανίχνευσης UV που υποδεικνύει στην μονάδα ελέγχου εάν έχει καθοριστεί καύση.

C7061 Ανιχνευτής φωτιάς UV:Το C7061 επεκτείνει την εποπτεία της υπεριώδους φλόγας σε βιομηχανικούς καυστήρες συνεχούς λειτουργίας, στους μεγάλους καυστήρες αερίου, πετρελαίου και διπλού καυσίμου σε βιομηχανικούς φούρνους, στεγνωτήρια, φούρνους,και μονάδα θερμικής επεξεργασίας όπου ο καυστήρας λειτουργεί συνεχώς και όχι κυκλικά.

Το C7061 ενσωματώνει δυναμική αυτοελέγχου ικανότητα, which periodically verifies the UV sensing tube is functioning correctly during normal operation — a safety requirement for continuous-operation burner applications where an undetected tube failure could allow unmonitored fuel flow.

Και οι δύο τύποι ανιχνευτών χρησιμοποιούν το σωλήνα 129464N ως ευαίσθητο στο υπεριώδες φως στοιχείο.

Ο σωλήνας έχει σχεδιαστεί για να αφαιρείται και να αντικαθίσταται χωρίς να διαταράσσεται η οπτική ευθυγράμμιση του ανιχνευτή ∙ η διαδικασία αντικατάστασης περιλαμβάνει το άνοιγμα του κιβωτίου του ανιχνευτή,αφαιρώντας τον παλιό σωλήνα από την πρίζα του, και την εισαγωγή του αριθμού 129464N στη θέση του.

Ο σχεδιασμός αυτός που μπορεί να αντικατασταθεί από πεδίο σημαίνει σωλήνα ανίχνευσης υπεριώδους ακτινοβολίας το οποίο έχει φτάσει στο τέλος της ζωής του ή έχει υποστεί ζημιά από θερμότητα, δονήσεις,ή η ηλεκτρική πίεση δεν απαιτεί την αντικατάσταση ολόκληρου του συνόλου ανιχνευτών με το εξοπλισμό τοποθέτησης και τον σωλήνα θέσης.

Η διάρκεια ζωής του σωλήνα ανίχνευσης υπεριώδους ακτινοβολίας και οι ενεργοποιητές αντικατάστασης

Οι σωλήνες ανίχνευσης υπεριώδους ακτινοβολίας έχουν πεπερασμένη διάρκεια ζωής που ορίζει η Honeywell σε ώρες λειτουργίας.επειδή το ευαίσθητο στο UV υλικό εντός του σωλήνα (συνήθως κατασκευή εκκένωσης αερίου ή φωτοκύτταρου) υποβάλλεται σε σταδιακή αποδόμηση με σωρευτική έκθεση στα UV και ηλεκτρικό κύκλο.

Ένας σωλήνας που έχει φτάσει στο τέλος του κύκλου ζωής του μπορεί να παρουσιάσει μειωμένη ευαισθησία, απαιτώντας μια φωτεινότερη φλόγα για να ενεργοποιήσει τον ανιχνευτή, πριν αποτύχει πλήρως και προκαλέσει ενοχλητικές διακοπές ή, πιο κρίσιμα,που επιτρέπουν μη ανιχνεύσιμη απώλεια φλόγας.

Οι πρακτικοί δείκτες που υποδεικνύουν ότι πρέπει να αντικατασταθεί το 129464N: τα αρχεία ελέγχου του καυστήρα καταγράφουν αυξημένες αποτυχίες ανάφλεξης ή κλειδώματα "χωρίς φλόγα" σε καυστήρα που ανάβει αξιόπιστα όταν δοκιμάζεται ανεξάρτητα.Ο μετρητής σήματος UV στον ανιχνευτή δείχνει μειωτική τάση κατά τη διάρκεια διαδοχικών ελέγχων συντήρησης; ή ο ανιχνευτής έχει συγκεντρώσει τις ώρες λειτουργίας που καθορίζονται στα έγγραφα συντήρησης C7035 ή C7061.

Σε εφαρμογές συνεχούς λειτουργίας με ενεργό τον δυναμικό αυτοελέγχου του C7061,ο μηχανισμός αυτοελέγχου θα ανιχνεύσει ένα χαλασμένο σωλήνα και θα παράγει συναγερμό υπηρεσίας πριν από την παραβίαση της λειτουργίας εποπτείας της φλόγας.

Συμφωνία καυσίμων καυστήρα

Η ανίχνευση της UV φλόγας είναι συμβατή με τις περισσότερες φλόγες καύσης - φυσικό αέριο, υγροποιημένο φυσικό αέριο, πετρέλαιο, υδρογόνο και άλλα καύσιμα που περιέχουν άνθρακα ή υδρογόνο, όλα εκπέμπουν ακτινοβολία UV στο εύρος ανίχνευσης.

Το 129464N δεν κάνει διάκριση μεταξύ τύπων καυσίμων στο επίπεδο ανίχνευσης φωτονίων.η συμβατότητα του συνολικού συστήματος διαχείρισης καυστήρα για συγκεκριμένα καύσιμα καθορίζεται από την μονάδα ελέγχου καυστήρα και τον σχεδιασμό του καυστήρα, όχι από τον ίδιο τον ανιχνευτικό σωλήνα UV.

Γενικές ερωτήσεις

Ερώτηση 1: Πώς μπορώ να ξέρω πότε χρειάζεται αντικατάσταση του UV σωλήνα 129464N;

Οι κύριοι δείκτες είναι: μείωση της έντασης του σήματος υπεριώδους ακτινοβολίας κατά διαδοχικούς ελέγχους συντήρησης (με τη χρήση της ένδειξης του επιπέδου σήματος του ανιχνευτή ή ενός μετρητή υπεριώδους ακτινοβολίας),αυξημένα ποσοστά αποτυχίας ανάφλεξης ή κλειδώματα σε ένα καυστήρα που ήταν προηγουμένως αξιόπιστο, και συσσωρευμένες ώρες λειτουργίας που φτάνουν στο διάστημα αντικατάστασης που καθορίζεται στο εγχειρίδιο συντήρησης C7035 ή C7061.

Ορισμένα προγράμματα βιομηχανικής συντήρησης αντικαθιστούν το σωλήνα υπεριώδους ακτινοβολίας σε καθορισμένο χρονικό διάστημα, συνήθως ετησίως για καυστήρες συνεχούς λειτουργίας, ανεξάρτητα από την προφανή κατάσταση.για την πρόληψη μη προγραμματισμένων διακοπών.

Ε2: Ποια είναι η διαφορά μεταξύ του 129464N και του 129464M;

Και οι δύο είναι σωλήνες ανίχνευσης υπεριώδους ακτινοβολίας για τον ανιχνευτή C7035.Το 129464N επεκτείνει το κατώτερο όριο θερμοκρασίας σε -40 ° F και είναι επιπλέον κατάλληλο για ανιχνευτή φλόγας C7061.

Επιλέξτε το 129464N για εξωτερικές εγκαταστάσεις, δωμάτια εξοπλισμού ψυχρού κλίματος και όλες τις εφαρμογές C7061.

Ε3: Μπορεί το 129464N να χρησιμοποιηθεί σε άλλο ανιχνευτή εκτός από το C7035 και το C7061;

Η σειρά ανιχνευτών φλόγας της Honeywell περιλαμβάνει και άλλα μοντέλα ανιχνευτών UV (C7012, C7024, C7027, C7076) που χρησιμοποιούν διαφορετικούς σωλήνες UVή σωλήνες ειδικού μοντέλου.

Η χρήση του 129464N σε έναν ανιχνευτή για τον οποίο δεν έχει σχεδιαστεί μπορεί να οδηγήσει σε εσφαλμένη τοποθέτηση της πρίζας, διαφορετικά χαρακτηριστικά ευαισθησίας σε υπεριώδη ακτινοβολία ή σε ασυμφωνία με τα ηλεκτρονικά του ανιχνευτή.Πάντα να ελέγχετε το ακριβές μοντέλο του ανιχνευτή πριν παραγγείλετε τον αντικαταστατικό σωλήνα.

Ε4: Πώς το 129464N εγκαταστάθηκε στο C7035 ή το C7061;

Με το σύστημα καυστήρα ασφαλώς κλειστό, απομονωμένο από το καύσιμο και την ηλεκτρική τροφοδοσία, και ο ανιχνευτής ψύχεται σε μια ασφαλή θερμοκρασία χειρισμού,το περίβλημα του ανιχνευτή ανοίγεται σύμφωνα με τις οδηγίες λειτουργίας C7035/C7061.

Ο παλιός σωλήνας αφαιρείται από την πρίζα του και το 129464N τοποθετείται στη θέση του με τον σωστό προσανατολισμό όπως ορίζεται στο εγχειρίδιο συντήρησης.

Το σπίτι είναι κλειστό.και ο ανιχνευτής υποβάλλεται σε λειτουργική δοκιμή ̇ για να επαληθευθεί ότι το επίπεδο του UV σήματος και ο χρόνος απόκρισης πληρούν τις καθορισμένες παραμέτρους του ανιχνευτή ̇ πριν από την επανέναρξη λειτουργίας του συστήματος καυστήρα.

Ε5: Δουλεύει το 129464N με τα συστήματα ελέγχου καυστήρων της σειράς Honeywell 7800;

Το 129464N είναι το ανιχνευτικό στοιχείο στο εσωτερικό των ανιχνευτών φλόγας C7035 και C7061, τα οποία είναι κατάλληλα για χρήση με τα χειριστήρια καυστήρων της σειράς Honeywell 7800.Ο σωλήνας ανίχνευσης δεν συνδέεται με τον έλεγχο του καυστήρα απευθείας, αλλά συνδέεται με τα ηλεκτρονικά του ανιχνευτή., η οποία στη συνέχεια συνδέεται με τον έλεγχο του καυστήρα.

Η συμβατότητα της σειράς 7800 εξαρτάται από το μοντέλο ανιχνευτή C7035 ή C7061 και την ειδική μονάδα ελέγχου καυστήρα.να επαληθεύσει τη συμβατότητα ανιχνευτή-ελέγχου από την τεκμηρίωση επιλογής συστήματος της Honeywell για την ειδική εφαρμογή.
