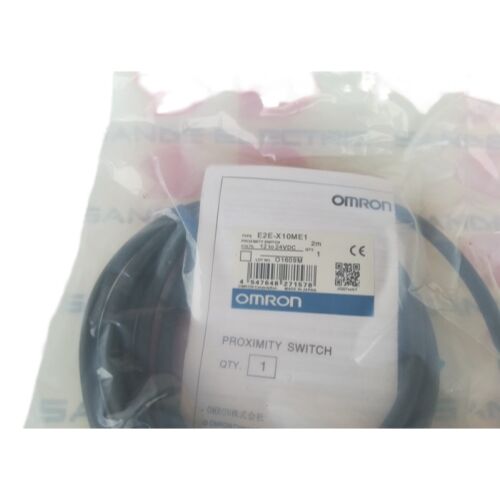

Omron E2E-X10ME1 | Επαγωγικός αισθητήρας εγγύτητας — M18 χωρίς θωράκιση, 10mm NPN NO, 12–24VDC, 200mA, 200Hz, IP67, −40°C έως +85°C, 2m καλώδιο ανθεκτικό σε λάδι

Επισκόπηση

Ο Omron E2E-X10ME1 είναι ένας επαγωγικός αισθητήρας εγγύτητας M18 χωρίς θωράκιση με απόσταση ανίχνευσης 10mm, 3-καλωδίου NPN κανονικά ανοιχτή έξοδο και χωρητικότητα μεταγωγής 200mA — το υψηλότερο ρεύμα εξόδου στην τυπική σειρά E2E 3-καλωδίων.

Η κατάληξη ME προσδιορίζει την παραλλαγή εκτεταμένων δυνατοτήτων της Omron: όπου το τυπικό μοντέλο M18 χωρίς θωράκιση E2E (E2E-X14MD1) έχει ονομαστική χωρητικότητα μεταγωγής 100mA, η παραλλαγή ME1 διπλασιάζει αυτήν στα 200mA, επεκτείνοντας την άμεση οδήγηση φορτίου σε συσκευές υψηλότερου ρεύματος.

Το εύρος θερμοκρασίας λειτουργίας από −40°C έως +85°C είναι η προδιαγραφή που διακρίνει περισσότερο το E2E-X10ME1 από τις τυπικές παραλλαγές E2E.

Ενώ οι περισσότεροι αισθητήρες εγγύτητας E2E έχουν ονομαστική τιμή −25°C έως +70°C, το εκτεταμένο κατώφλι θερμοκρασίας του μοντέλου ME1 είναι κατάλληλο για εξωτερικές εγκαταστάσεις σε ψυχρά κλίματα, μη θερμαινόμενους αποθηκευτικούς χώρους, περιβάλλοντα ψύξης και εργαλειομηχανές σε βόρεια γεωγραφικά πλάτη όπου οι θερμοκρασίες εκκίνησης το πρωί πέφτουν πολύ κάτω από −25°C. Το ανώτατο όριο των +85°C καλύπτει την εγκατάσταση κοντά σε πηγές θερμότητας — εξοπλισμός χύτευσης και σφυρηλάτησης, γραμμές θερμικής επεξεργασίας και μηχανές χωρίς ψύξη περιβλήματος — όπου οι θερμοκρασίες περιβάλλοντος υπερβαίνουν συνήθως τους 70°C.

Όντας χωρίς θωράκιση, το E2E-X10ME1 επεκτείνει το ηλεκτρομαγνητικό του πεδίο προς όλες τις κατευθύνσεις από την όψη ανίχνευσης, επιτυγχάνοντας την απόσταση ανίχνευσης 10mm από ένα σώμα M18 που ένας εσωτερικά θωρακισμένος αισθητήρας του ίδιου μεγέθους δεν μπορεί να αντιστοιχίσει.

Αυτό έρχεται με την απαίτηση εγκατάστασης να τοποθετηθεί ο αισθητήρας προεξέχοντας από τη βάση του αντί να είναι στο ίδιο επίπεδο με το περιβάλλον μέταλλο — μια απαίτηση που είναι εύκολο να ικανοποιηθεί με τυπικό υλικό στερέωσης αισθητήρα M18 και αξίζει σταθερά την επιπλέον πολυπλοκότητα τοποθέτησης σε αντάλλαγμα για εύρος ανίχνευσης 10mm από το συμπαγές σώμα M18.

Βασικές Προδιαγραφές

Χωρητικότητα Μεταγωγής 200mA — Άμεση Οδήγηση Σωληνοειδών και Ρελέ

Η χωρητικότητα μεταγωγής 200mA του E2E-X10ME1 είναι η προδιαγραφή που το καθιστά βιώσιμο για άμεση οδήγηση φορτίου σε κυκλώματα όπου ένας τυπικός αισθητήρας 100mA θα απαιτούσε ενδιάμεσο ρελέ ή οδηγό τρανζίστορ.

Συνήθη βιομηχανικά φορτία 24V DC εντός του εύρους των 200mA περιλαμβάνουν μικρές ηλεκτροβαλβίδες (συνήθως 50–150mA στα 24V), πηνία ρελέ (10–80mA), ενδεικτικές λυχνίες και φώτα πύργου (20–50mA) και εισόδους μετρητών/οθόνης.

Με 200mA διαθέσιμα, ο αισθητήρας συνδέεται απευθείας στο φορτίο χωρίς πρόσθετο υλικό, απλοποιώντας το κύκλωμα και εξαλείφοντας το κόστος και το σημείο αστοχίας μιας ενδιάμεσης συσκευής μεταγωγής.

Η ονομαστική τιμή 200mA δεν σημαίνει ότι ο αισθητήρας μπορεί να οδηγεί φορτία κινητήρων ή βαριά επαγωγικά πηνία επ' αόριστον. Για επαγωγικά φορτία — σωληνοειδή και πηνία ρελέ — το ρεύμα εκκίνησης κατά την ενεργοποίηση είναι υψηλότερο από το σταθερό ρεύμα, και η επαγωγική ώθηση κατά την απενεργοποίηση δημιουργεί μια υπέρταση.

Η προστασία από υπέρταση της Omron στο E2E-X10ME1 χειρίζεται τις κανονικές παροδικές μεταγωγές επαγωγής, αλλά για φορτία με υψηλή επαγωγή, μια δίοδος flyback παράλληλα με το φορτίο είναι καλή πρακτική για τον περιορισμό της υπέρτασης απενεργοποίησης.

−40°C έως +85°C — Εκτεταμένη Θερμοκρασία για Απαιτητικά Περιβάλλοντα

Η Omron ορίζει το E2E-X10ME1 σε ένα εύρος 125°C από −40°C έως +85°C, το οποίο είναι ευρύτερο από το τυπικό εύρος 95°C του E2E. Αυτή η εκτεταμένη ονομαστική τιμή έχει σημασία προς δύο κατευθύνσεις.

Στο ψυχρό άκρο, −40°C είναι το όριο για αξιόπιστη εκκίνηση ηλεκτρονικών σε εξωτερικούς καναδικούς χειμώνες, αρκτικές βιομηχανικές εγκαταστάσεις και ψυκτικούς θαλάμους — εάν ένας αισθητήρας έχει ονομαστική τιμή −25°C και το περιβάλλον πέσει στους −35°C μια χειμωνιάτικη νύχτα, ο τυπικός αισθητήρας μπορεί να μην λειτουργήσει κατά την εκκίνηση το πρωί.

Στο θερμό άκρο, +85°C καλύπτει τις συνθήκες περιβάλλοντος σε κοντινή απόσταση από φούρνους θερμικής επεξεργασίας, πρέσες σφυρηλάτησης, μηχανές χύτευσης και βιομηχανικούς φούρνους όπου απαιτείται ανίχνευση θέσης μηχανής.

Για την απόδοση της απόστασης ανίχνευσης ειδικότερα, η Omron ορίζει ότι η μεταβολή της θερμοκρασίας μετατοπίζει το σημείο μεταγωγής κατά ±10% στο εύρος −25°C έως +70°C που αναφέρεται στους 23°C. Αυτό σημαίνει ότι στις ακραίες θερμοκρασίες λειτουργίας του E2E-X10ME1, η μεταβολή της απόστασης ανίχνευσης είναι ένας παράγοντας στον σχεδιασμό του κενού εγκατάστασης — η απόσταση ρύθμισης 8mm (80% των ονομαστικών 10mm) παρέχει επαρκές περιθώριο για τη θερμική μεταβολή.

Συχνές Ερωτήσεις

Ε1: Πώς συνδέεται η έξοδος NPN του E2E-X10ME1 σε ένα τυπικό PLC;

Σύνδεση NPN τριών καλωδίων: καφέ καλώδιο στο τροφοδοτικό +12–24V DC, μπλε καλώδιο στο κοινό του τροφοδοτικού (0V), μαύρο καλώδιο εξόδου στον ψηφιακό ακροδέκτη εισόδου NPN του PLC.

Όταν ένας μεταλλικός στόχος εισέρχεται στο πεδίο ανίχνευσης 10mm, το τρανζίστορ εξόδου NPN άγει — το μαύρο καλώδιο τραβάει τον ακροδέκτη εισόδου του PLC προς τα 0V, και το PLC καταγράφει μια είσοδο λογικής 1 (για κάρτες εισόδου NPN διαμορφωμένες για λογική βύθισης). Όταν δεν υπάρχει στόχος, η έξοδος είναι ανοιχτή — η είσοδος διαβάζει λογική 0.

Ε2: Ποια είναι η απαίτηση για ζώνη χωρίς μέταλλο για το M18 χωρίς θωράκιση E2E-X10ME1;

Η Omron ορίζει την απαιτούμενη ζώνη χωρίς μέταλλο για αισθητήρες M18 χωρίς θωράκιση στον οδηγό εγκατάστασης E2E — η όψη ανίχνευσης πρέπει να προεξέχει από τη βάση στερέωσης χωρίς μεταλλικό υλικό εντός της ζώνης προβολής του πλευρικού πεδίου της όψης ανίχνευσης.

Η οπή της βάσης πρέπει να ταιριάζει με το σπείρωμα M18, και η περιβάλλουσα μεταλλική επιφάνεια πρέπει να είναι πίσω από την άκρη του αισθητήρα τουλάχιστον κατά τη διάμετρο του σώματος (18mm) σε κάθε πλευρά. Η μη τήρηση αυτής της ζώνης μειώνει την αποτελεσματική απόσταση ανίχνευσης καθώς το περιβάλλον μέταλλο απορροφά το μη θωρακισμένο πλευρικό πεδίο.

Ε3: Το εύρος τάσης λειτουργίας είναι 10–40V, αλλά η τάση τροφοδοσίας είναι 12–24V — ποια είναι η διαφορά;

Η τάση τροφοδοσίας (12–24V) είναι το συνιστώμενο ονομαστικό εύρος λειτουργίας για σταθερή, καθορισμένη απόδοση.

Το εύρος τάσης λειτουργίας (10–40V) είναι το απόλυτο εύρος στο οποίο ο αισθητήρας λειτουργεί χωρίς ζημιά, καλύπτοντας πτώσεις τάσης τροφοδοσίας (κάτω από 12V) και υπερβάσεις άνω των 24V (όπως τροφοδοτικά χωρίς φορτίο ή παροδικές υπερτάσεις).

Η λειτουργία συνεχώς πάνω από 24V ή κάτω από 12V είναι εκτός της προδιαγραφής απόδοσης της Omron για ακρίβεια μεταγωγής, αλλά εντός του ορίου επιβίωσης. Σχεδιάζετε πάντα με βάση το ονομαστικό εύρος 12–24V για αξιόπιστη, χαρακτηρισμένη απόδοση.

Ε4: Μπορεί το E2E-X10ME1 να ανιχνεύσει αλουμινένιους στόχους στην πλήρη απόσταση 10mm;

Το αλουμίνιο έχει συντελεστή διόρθωσης περίπου 0.3–0.4× για αισθητήρες M18 χωρίς θωράκιση, παράγοντας μια αποτελεσματική απόσταση ανίχνευσης περίπου 3–4mm για έναν στόχο τυπικών διαστάσεων πλάκας (30 × 30mm).

Για το E2E-X10ME1 με αλουμινένιους στόχους, το κενό εγκατάστασης πρέπει να είναι εντός 3mm — πολύ εντός της απόστασης ρύθμισης 8mm — για να διασφαλιστεί η αξιόπιστη ανίχνευση. Για αλουμινένιους στόχους, επαληθεύετε πάντα την πραγματική απόσταση μεταγωγής με το συγκεκριμένο κράμα και τη γεωμετρία στις συνθήκες εγκατάστασης πριν καθορίσετε τη θέση του αισθητήρα.

Ε5: Η κατανάλωση ρεύματος είναι 13mA και η χωρητικότητα μεταγωγής είναι 200mA — μπορεί η χωρητικότητα ρεύματος τροφοδοσίας να καλύψει και τα δύο;

Ναι, αυτές είναι ξεχωριστές τιμές ρεύματος. Τα 13mA είναι η δική του εσωτερική κατανάλωση ρεύματος του αισθητήρα από την τροφοδοσία (πάντα παρούσα όταν είναι ενεργοποιημένος).

Τα 200mA είναι το μέγιστο ρεύμα που μπορεί να διαρρεύσει μέσω του τρανζίστορ εξόδου όταν η έξοδος είναι ενεργή (στόχος ανιχνεύθηκε).

Η τροφοδοσία πρέπει να παρέχει 13mA για τον αισθητήρα συν έως και 200mA για το ρεύμα φορτίου — έως 213mA συνολικά ανά αισθητήρα από την τροφοδοσία 24V DC. Στην πράξη, τα περισσότερα φορτία καταναλώνουν πολύ λιγότερο από 200mA, και η συνολική ζήτηση ρεύματος τροφοδοσίας είναι πιο κοντά στα 50–100mA ανά αισθητήρα ανάλογα με το συνδεδεμένο φορτίο.
