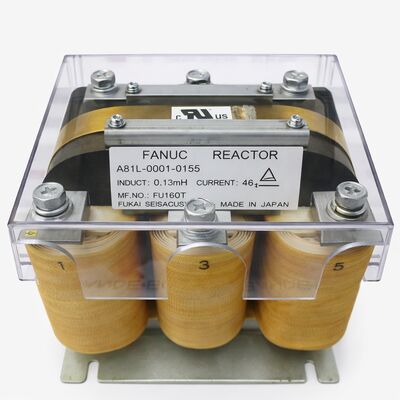

Α81L-0001-0155 Fanuc AC Servo Motor Reactor Α81L00010155 Α8IL-OOOI-OI55

Fanuc A81L-0001-0155 | Τριφασικός Αντιδραστήρας Γραμμής AC — 46A, 0.13mH, 240V, Προστασία Κινητήρα CNC

Αριθμός Εξαρτήματος: A81L-0001-0155

Σειρά: A81L-0001

Τύπος: Τριφασικός Αντιδραστήρας Γραμμής AC

Προέλευση: Ιαπωνία

Κατάσταση: Νέο / Πλεονάζον / Μεταχειρισμένο Διαθέσιμο

Επισκόπηση

Ο Fanuc A81L-0001-0155 είναι ένας τριφασικός αντιδραστήρας γραμμής AC ονομαστικής ισχύος 46A με αυτεπαγωγή 0.13mH και 240V AC, που χρησιμοποιείται σε συστήματα σερβοκινητήρων και ατράκτων CNC της Fanuc ως παθητικό εξάρτημα ποιότητας ισχύος μεταξύ της εισερχόμενης παροχής δικτύου και της εισόδου ισχύος του θαλάμου του οδηγού.

Είναι φυσικά μικρός για την ονομαστική του ένταση ρεύματος — αφαιρεθείς από τη λειτουργία, μια μονάδα αυτού του τύπου ζυγίζει περίπου 9 λίβρες — και κάνει τη δουλειά του αθόρυβα, χωρίς κινούμενα μέρη, χωρίς δικές του συνδέσεις τροφοδοσίας και χωρίς απαιτήσεις διαμόρφωσης.

Αυτό που κάνει είναι απλό αλλά σημαντικό. Οι τρεις επαγωγείς — ένας ανά φάση — σε σειρά με την παροχή AC δημιουργούν μια ελεγχόμενη αντίσταση που περιορίζει το ρεύμα εκκίνησης κατά την ενεργοποίηση του οδηγού, εξασθενεί τις μεταβατικές τάσεις πριν φτάσουν στο στάδιο του ανορθωτή του οδηγού και μειώνει τα αρμονικά ρεύματα που το κύκλωμα μεταγωγής του οδηγού παράγει πίσω στο δίκτυο. Καμία από αυτές τις λειτουργίες δεν παράγει ένα δραματικό, άμεσα ορατό αποτέλεσμα.

Η αξία τους συσσωρεύεται σε μήνες και χρόνια κύκλων τροφοδοσίας, διαταραχών τάσης και ωρών λειτουργίας — επεκτείνοντας τη διάρκεια ζωής των διόδων ανορθωτή, των πυκνωτών του αγωγού DC και της υποδομής διανομής τροφοδοσίας με τρόπους που ένας ελλιπής αντιδραστήρας δεν θα έκανε.

Επιβεβαιωμένη εγκατάσταση σε κέντρα κατεργασίας κάθετης Fanuc Fortune VMC-55 και παρόμοιες πλατφόρμες ελέγχου FANUC 0i-MC, ο A81L-0001-0155 είναι ο σωστά καθορισμένος αντιδραστήρας για τα συστήματα οδηγών που προστατεύει.

Η σειρά A81L-0001 καλύπτει μια σειρά από ονομαστικές τιμές ρεύματος και αυτεπαγωγής σε διαφορετικές διαμορφώσεις οδηγών Fanuc — το επίθημα 0155 αναγνωρίζει αυτή τη συγκεκριμένη μονάδα 46A / 0.13mH / 240V.

Βασικές Προδιαγραφές

46A, 0.13mH — Ανάγνωση της Προδιαγραφής

Η ονομαστική τιμή ρεύματος και η τιμή αυτεπαγωγής μαζί καθορίζουν τι κάνει ο αντιδραστήρας και σε ποιο σύστημα οδηγού ανήκει. Η ονομαστική τιμή 46A είναι η συνεχής ικανότητα ρεύματος — το συνολικό ρεύμα εισόδου AC των μονάδων σερβοκινητήρων και ατράκτων που τροφοδοτεί, αντλούμενο από την παροχή δικτύου υπό κανονικές συνθήκες φορτίου λειτουργίας.

Σε ένα σύστημα οδηγών Fanuc πολλαπλών αξόνων, αυτό το συνολικό ρεύμα περιλαμβάνει όλους τους άξονες που λειτουργούν ταυτόχρονα υπό τυπικές συνθήκες φορτίου κατεργασίας, όχι μόνο τον βαρύτερο μεμονωμένο άξονα.

Η αυτεπαγωγή 0.13mH βρίσκεται μεταξύ του A81L-0001-0155 και των άλλων αντιδραστήρων της ίδιας σειράς A81L.

Υψηλότερη αυτεπαγωγή παρέχει ισχυρότερη εξασθένηση αρμονικών και πιο αποτελεσματικό περιορισμό ρεύματος εκκίνησης — αλλά εισάγει επίσης μεγαλύτερη πτώση τάσης στον αντιδραστήρα σε πλήρες ονομαστικό ρεύμα.

Η τιμή 0.13mH αντιπροσωπεύει την αυτεπαγωγή που η μηχανική της Fanuc έκρινε κατάλληλη για το σύστημα οδηγού για το οποίο προοριζόταν αυτός ο αντιδραστήρας: επαρκής προστασία για να επεκτείνει ουσιαστικά τη διάρκεια ζωής των εξαρτημάτων του οδηγού, χωρίς επαρκή πτώση τάσης για να μειώσει την τάση του αγωγού DC κάτω από το όριο λειτουργίας του οδηγού υπό μέγιστη ζήτηση.

Η ονομαστική τάση 240V επιβεβαιώνει ότι αυτός ο αντιδραστήρας έχει σχεδιαστεί για την τριφασική τάση τροφοδοσίας 200–240VAC που χρησιμοποιείται με συστήματα οδηγών κλάσης 200V της Fanuc παγκοσμίως.

Δεν είναι ονομαστικής ισχύος για τριφασικά συστήματα 400V ή 480V — αυτά απαιτούν αντιδραστήρες υψηλότερης τάσης από την ίδια οικογένεια A81L.

Τι Προστατεύει ο Αντιδραστήρας και Γιατί η Αφαίρεσή του Δημιουργεί Κίνδυνο

Κάθε ενισχυτής σερβοκινητήρα και ατράκτου Fanuc περιέχει μια γέφυρα ανορθωτή — συνήθως ένα σύνολο μονάδων διόδων — που μετατρέπει την εισερχόμενη AC δικτύου στην τάση του αγωγού DC που χρησιμοποιεί το στάδιο του μετατροπέα του οδηγού για να οδηγήσει τον κινητήρα. Αυτές οι δίοδοι ανορθωτή βρίσκονται απευθείας στη διαδρομή δύο κατηγοριών ηλεκτρικής καταπόνησης που περιορίζει ο αντιδραστήρας γραμμής:

Ρεύμα εκκίνησης κατά την ενεργοποίηση. Όταν οι πυκνωτές του αγωγού DC του οδηγού είναι αφόρτιστοι τη στιγμή της εφαρμογής ισχύος, αντλούν μια μεγάλη αιχμή ρεύματος από την παροχή.

Με τον αντιδραστήρα σε κύκλωμα, ο επαγωγέας αντιστέκεται στην ταχεία αύξηση του ρεύματος και επιτρέπει στους πυκνωτές να φορτίζουν πιο σταδιακά.

Χωρίς τον αντιδραστήρα, κάθε κύκλος τροφοδοσίας παραδίδει την πλήρη ανεμπόδιστη εκκίνηση στις διόδους ανορθωτή — ένα γεγονός καταπόνησης που, επαναλαμβανόμενο σε χιλιάδες κύκλους τροφοδοσίας κατά τη διάρκεια της διάρκειας ζωής του μηχανήματος, συμβάλλει στη σταδιακή υποβάθμιση του ανορθωτή.

Μεταβατικές τάσεις από το περιβάλλον του δικτύου. Οι βιομηχανικές παροχές δικτύου μεταφέρουν γρήγορες μεταβατικές τάσεις από τη μεταγωγή επαφέων, την εκκίνηση κοντινών κινητήρων και τα γεγονότα μεταγωγής της εταιρείας κοινής ωφέλειας. Αυτές οι μεταβατικές εμφανίζονται στην είσοδο του οδηγού ως αιχμές τάσης που αυξάνονται γρήγορα.

Η αυτεπαγωγή του αντιδραστήρα περιορίζει τον ρυθμό αύξησης της τάσης, δίνοντας στο κύκλωμα προστασίας εισόδου του οδηγού χρόνο να ανταποκριθεί.

Χωρίς αυτόν τον περιορισμό, οι μεταβατικές φτάνουν στους πυκνωτές ανορθωτή και αγωγού DC με τον πλήρη ρυθμό ανύψωσής τους.

Η λειτουργία ενός συστήματος οδηγών Fanuc χωρίς τον καθορισμένο αντιδραστήρα γραμμής είναι λειτουργικά δυνατή, αλλά αφαιρεί και τους δύο μηχανισμούς προστασίας.

Σε ένα μηχάνημα παραγωγής που αναμένεται να λειτουργεί για χρόνια, αυτή η επιλογή ανταλλάσσει ένα μικρό κόστος εξαρτήματος ρεύματος έναντι μιας αποτυχίας μονάδας οδηγού υψηλότερου κόστους που έρχεται χωρίς προειδοποίηση.

Τοποθέτηση και Εγκατάσταση

Ο A81L-0001-0155 εγκαθίσταται σε σειρά με όλες τις τρεις φάσεις της παροχής AC δικτύου, μεταξύ του κύριου διακόπτη κυκλώματος ή του απομονωτή με ασφάλειες και των ακροδεκτών εισόδου AC της Μονάδας Τροφοδοσίας (PSM) της Fanuc ή του κύριου αγωγού εισόδου ισχύος του σερβοκινητήρα.

Οι τρεις αγωγοί δικτύου περνούν μέσα από τις τρεις περιελίξεις επαγωγής του αντιδραστήρα πριν φτάσουν στην είσοδο του οδηγού. Δεν υπάρχουν συνδέσεις ελέγχου, παράμετροι διαμόρφωσης ή απαιτήσεις τροφοδοσίας για τον ίδιο τον αντιδραστήρα — είναι εντελώς παθητικός.

Οι ακροδέκτες του αντιδραστήρα φέρουν πλήρες ρεύμα δικτύου συνεχώς υπό φορτίο. Η διαστασιολόγηση των καλωδίων τόσο στην πλευρά τροφοδοσίας όσο και στην πλευρά φορτίου του αντιδραστήρα πρέπει να αντιστοιχεί στο ονομαστικό ρεύμα 46A. Η ροπή σύνδεσης των ακροδεκτών πρέπει να επαληθεύεται σύμφωνα με την προδιαγραφή των ακροδεκτών του αντιδραστήρα κατά την εγκατάσταση — χαλαρές συνδέσεις στο επίπεδο του ονομαστικού ρεύματος παράγουν τοπική θέρμανση στον ακροδέκτη που ο σχεδιασμός της περιέλιξης του αντιδραστήρα δεν λαμβάνει υπόψη και που δεν θα είναι ορατή μέχρι να αρχίσει να υποβαθμίζεται η σύνδεση.

Σημειώσεις Προμήθειας

Ο A81L-0001-0155 είναι διαθέσιμος μέσω της αγοράς MRO και πλεονάζοντων της Fanuc σε νέα, πλεονάζουσα και μεταχειρισμένη κατάσταση. Κατά την αξιολόγηση μιας μεταχειρισμένης μονάδας, επιθεωρήστε τις συνδέσεις των ακροδεκτών για αποχρωματισμό ή ζημιά από θερμότητα, επαληθεύστε ότι και οι τρεις περιελίξεις είναι άθικτες (ένας απλός έλεγχος αντίστασης επιβεβαιώνει τη συνέχεια) και επιβεβαιώστε την τιμή αυτεπαγωγής με έναν μετρητή LCR εάν το ιστορικό σέρβις της μονάδας είναι άγνωστο.

Ο αντιδραστήρας δεν έχει εγγενή μηχανισμό φθοράς — μια μονάδα σε καλή φυσική κατάσταση με άθικτες περιελίξεις θα αποδώσει πανομοιότυπα με μια νέα μονάδα.

Επιβεβαιώστε το σωστό επίθημα πριν παραγγείλετε.

Η σειρά A81L-0001 καλύπτει πολλαπλές τιμές ρεύματος και αυτεπαγωγής σε διαφορετικές διαμορφώσεις συστημάτων οδηγών. Το επίθημα 0155 αναγνωρίζει συγκεκριμένα την προδιαγραφή 46A / 0.13mH — τα γειτονικά επιθήματα στην ίδια σειρά φέρουν διαφορετικές ονομαστικές τιμές και δεν είναι ισοδύναμα υποκατάστατα.

Συχνές Ερωτήσεις

Ε1: Ποιες διαμορφώσεις μηχανών CNC Fanuc χρησιμοποιούν τον A81L-0001-0155;

Αυτός ο αντιδραστήρας έχει επιβεβαιωθεί ότι εγκαθίσταται σε κέντρα κατεργασίας κάθετης Fanuc, συμπεριλαμβανομένου του Fortune VMC-55 με έλεγχο FANUC 0i-MC. Ευρύτερα, ο A81L-0001-0155 είναι ο σωστά καθορισμένος αντιδραστήρας για διαμορφώσεις οδηγών CNC Fanuc όπου το συνολικό ρεύμα εισόδου AC είναι στην κατηγορία των 46A — τυπικά συστήματα σερβοκινητήρων πολλαπλών αξόνων μεσαίας εμβέλειας με συνδυασμένη απαίτηση ισχύος οδηγού σερβοκινητήρα και ατράκτου που εμπίπτει στην ονομαστική συνεχή τιμή 46A αυτού του αντιδραστήρα.

Ε2: Μπορεί το σύστημα οδηγών να λειτουργήσει χωρίς τον αντιδραστήρα γραμμής;

Οι οδηγοί θα λειτουργήσουν χωρίς τον αντιδραστήρα βραχυπρόθεσμα, αλλά η αφαίρεσή του αφαιρεί τον περιορισμό ρεύματος εκκίνησης και την εξασθένηση μεταβατικών που παρέχει. Κάθε κύκλος τροφοδοσίας παραδίδει ανεμπόδιστο ρεύμα εκκίνησης στις διόδους ανορθωτή. Οι μεταβατικές τάσεις στο δίκτυο φτάνουν στην είσοδο του οδηγού με πλήρη ρυθμό ανύψωσης.

Με την πάροδο του χρόνου, αυτές οι καταπονήσεις επιταχύνουν την υποβάθμιση του ανορθωτή και τη γήρανση των πυκνωτών του αγωγού DC. Η πρακτική συνέπεια εμφανίζεται ως πρόωρη βλάβη του οδηγού — τυπικά χωρίς προειδοποίηση — αντί για οποιοδήποτε άμεσο πρόβλημα λειτουργίας. Η αντικατάσταση μιας μονάδας ενισχυτή οδηγού υπερβαίνει σημαντικά το κόστος συντήρησης του αντιδραστήρα.

Ε3: Είναι ο A81L-0001-0155 εναλλάξιμος με τον A81L-0001-0156 ή τον A81L-0001-0157;

Όχι — όχι χωρίς μηχανική επαλήθευση. Ο 0156 έχει ονομαστική ισχύ 62A / 0.14mH και ο 0157 110A / 0.07mH. Κάθε επίθημα αντιστοιχεί σε μια συγκεκριμένη διαμόρφωση συστήματος οδηγών με διαφορετικές απαιτήσεις συνολικού ρεύματος και αυτεπαγωγής.

Η χρήση ενός υποδιαστασιολογημένου αντιδραστήρα (χαμηλότερη ονομαστική τιμή ρεύματος) ενέχει κίνδυνο συνεχούς υπερβολικού ρεύματος μέσω των περιελίξεων. Η χρήση διαφορετικής τιμής αυτεπαγωγής αλλάζει τα χαρακτηριστικά προστασίας από αρμονικές και ρεύμα εκκίνησης. Αντιστοιχίστε πάντα το επίθημα του αριθμού εξαρτήματος ακριβώς με την προδιαγραφή του συστήματος οδηγών.

Ε4: Πώς επαληθεύω έναν μεταχειρισμένο A81L-0001-0155 πριν την εγκατάσταση;

Επιθεωρήστε τις συνδέσεις των ακροδεκτών για αποχρωματισμό από θερμότητα ή χαλαρό υλικό. Μετρήστε την αντίσταση σε κάθε μία από τις τρεις περιελίξεις για να επιβεβαιώσετε τη συνέχεια και την ισορροπία φάσης — και οι τρεις θα πρέπει να δείχνουν την ίδια χαμηλή τιμή αντίστασης.

Επαληθεύστε ότι δεν υπάρχει συνέχεια μεταξύ των περιελίξεων ή μεταξύ οποιασδήποτε περιέλιξης και του σώματος του αντιδραστήρα (που θα υποδεικνύει αστοχία μόνωσης). Εάν υπάρχει διαθέσιμος εξοπλισμός, επιβεβαιώστε την αυτεπαγωγή 0.13mH με έναν μετρητή LCR. Μια μονάδα που περνάει αυτούς τους ελέγχους θα αποδώσει πανομοιότυπα με μια νέα μονάδα.

Ε5: Τι συμβαίνει εάν χρησιμοποιηθεί ένας αντιδραστήρας υψηλότερης ονομαστικής τιμής από την ίδια σειρά — για παράδειγμα ο 0157 στα 110A;

Ο 0157 υψηλότερου ρεύματος θα παρείχε επαρκή ικανότητα ρεύματος, αλλά η αυτεπαγωγή του (0.07mH) είναι χαμηλότερη από την 0.13mH του 0155. Αυτό μειώνει την εξασθένηση αρμονικών και τον περιορισμό ρεύματος εκκίνησης σε σύγκριση με τον σωστά καθορισμένο αντιδραστήρα.

Ο οδηγός θα λειτουργήσει και δεν θα προκύψει άμεσο σφάλμα, αλλά η αποτελεσματικότητα της προστασίας μειώνεται σε σχέση με τη σωστή προδιαγραφή. Για μόνιμη εγκατάσταση, η αντιστοίχιση του επιθήματος του αντιδραστήρα που έχει καθοριστεί από τη Fanuc με το σύστημα οδηγών είναι η σωστή μηχανική πρακτική.
