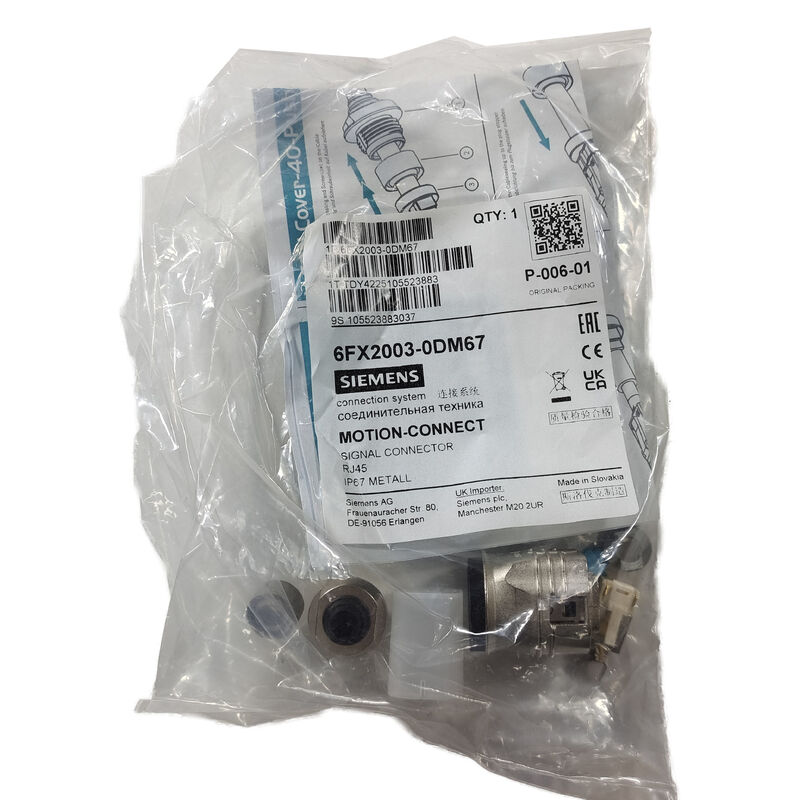

6FX2003-0DM67 | Υποδοχή σήματος Siemens MOTION-CONNECT RJ45 — Μεταλλική έκδοση DRIVE-CLiQ / IP67

Ανθεκτική μεταλλική υποδοχή RJ45 για συνδέσεις διεπαφής DRIVE-CLiQ

Ο 6FX2003-0DM67 είναι ο σύνδεσμος σήματος RJ45 με μεταλλικό σώμα της Siemens για τη διεπαφή DRIVE-CLiQ — ο δίαυλος ψηφιακής επικοινωνίας και ανάδρασης που χρησιμοποιείται σε όλο το σύστημα μετάδοσης κίνησης SINAMICS για τη σύνδεση κινητήρων, κωδικοποιητών και στοιχείων κίνησης. Το DRIVE-CLiQ μεταφέρει τόσο ισχύ όσο και σειριακή επικοινωνία υψηλής ταχύτητας μέσω μιας ενιαίας σύνδεσης καλωδίου τύπου RJ45, καθιστώντας τη μηχανική και περιβαλλοντική ευρωστία του βύσματος άμεσα σχετική με την αξιοπιστία του συστήματος.

Η μεταλλική έκδοση 6FX2003-0DM67 αντικαθιστά την προηγούμενη υποδοχή 6FX2003-0DC67 με πλαστικό σώμα — Η Siemens αναβάθμισε το δομικό υλικό ειδικά για να επιτύχει την προστασία IP67 και τη μηχανική αντοχή που απαιτείται σε απαιτητικά περιβάλλοντα εγκατάστασης εργαλειομηχανών και βιομηχανικού αυτοματισμού.

Βασικές Προδιαγραφές

DRIVE-CLiQ — Η διεπαφή που εξυπηρετεί αυτή η σύνδεση

Το DRIVE-CLiQ (Drive Component Link with IQ) είναι η αποκλειστική ψηφιακή διεπαφή της Siemens για το σύστημα μετάδοσης κίνησης SINAMICS — συνδέοντας εξαρτήματα μονάδας δίσκου σε μια δομημένη τοπολογία ψηφιακής επικοινωνίας:

Ενσωματωμένη επικοινωνία κωδικοποιητή κινητήρα:Οι κινητήρες συμβατοί με SINAMICS με ενσωματωμένη διασύνδεση DRIVE-CLiQ στον κωδικοποιητή επικοινωνούν δεδομένα θέσης, ταχύτητας και αναγνώρισης κινητήρα απευθείας στη μονάδα SINAMICS μέσω του συνδέσμου DRIVE-CLiQ — εξαλείφοντας τις ξεχωριστές διεπαφές καλωδίου ανάλυσης ή αναλογικού κωδικοποιητή που χρησιμοποιούνται σε παλαιότερες γενιές μονάδων δίσκου.

Δυνατότητα Plug-and-identify:Τα εξαρτήματα που είναι εξοπλισμένα με DRIVE-CLiQ μεταφέρουν δεδομένα ψηφιακής αναγνώρισης αναγνώσιμα από τη μονάδα SINAMICS κατά τη σύνδεση — υποστηρίζοντας αυτόματη αναγνώριση εξαρτημάτων και επαλήθευση διαμόρφωσης, μειώνοντας τα σφάλματα θέσης σε λειτουργία από λανθασμένη επιλογή καλωδίου ή τύπου κινητήρα.

Τοπολογίες μαργαρίτας και αστεριών:Το DRIVE-CLiQ υποστηρίζει τοπολογίες καλωδίωσης τόσο μαργαρίτας (διαδοχική μονάδα σε μονάδα) όσο και αστέρα (διανομή) ανάλογα με τη συγκεκριμένη διαμόρφωση υλικού SINAMICS — η μορφή σύνδεσης RJ45 είναι κοινή και στους δύο τύπους τοπολογίας.

Εφαρμογές

Συνδέσεις κινητήρα SINAMICS S120:Συνδέσεις διασύνδεσης DRIVE-CLiQ μεταξύ μονάδων κινητήρα SINAMICS S120 και σερβοκινητήρων SIMOTICS με ενσωματωμένους κωδικοποιητές DRIVE-CLiQ — η τυπική υποδοχή στη θύρα DRIVE-CLiQ στην πλευρά του κινητήρα.

Σερβοάξονες εργαλειομηχανών CNC:Εργαλειομηχανές CNC SINUMERIK που χρησιμοποιούν συστήματα μετάδοσης κίνησης SINAMICS S120 με ανατροφοδότηση κωδικοποιητή κινητήρα DRIVE-CLiQ — η φίσα με βαθμολογία IP67 αντέχει την τυπική έκθεση στο ψυκτικό στο σημείο σύνδεσης του κινητήρα.

Κινήσεις αρμών βιομηχανικού ρομπότ:Συστήματα σερβοκινητήρα ρομπότ που βασίζονται σε SINAMICS, όπου οι συνδέσεις DRIVE-CLiQ σε κάθε κινητήρα άρθρωσης απαιτούν στιβαρή, στεγανή απόδοση συνδετήρα στο περιβάλλον λειτουργίας του ρομπότ.

Αντικατάσταση και επισκευή πεδίου:Αντικατάσταση κατεστραμμένων υποδοχών DRIVE-CLiQ κατά τη διάρκεια της επιτόπιας συντήρησης — ιδιαίτερα όπου η αρχική πλαστική υποδοχή 6FX2003-0DC67 έχει αποτύχει, η μεταλλική 6FX2003-0DM67 παρέχει άμεση λειτουργική αναβάθμιση στην ίδια θέση σύνδεσης.

FAQ

Ε1: Είναι το 6FX2003-0DM67 μια drop-in αντικατάσταση για τον παλαιότερο πλαστικό σύνδεσμο 6FX2003-0DC67;

Ναι — η μεταλλική έκδοση 6FX2003-0DM67 είναι ο άμεσος διάδοχος του 6FX2003-0DC67, που μοιράζεται την ίδια διεπαφή υποδοχής RJ45 και την ίδια εκχώρηση ακίδων DRIVE-CLiQ. Η μεταλλική έκδοση μπορεί να αντικαταστήσει την πλαστική έκδοση στην ίδια εφαρμογή, παρέχοντας βελτιωμένη μηχανική αντοχή και περιβαλλοντική στεγανοποίηση IP67 ως λειτουργική αναβάθμιση.

Ε2: Η βαθμολογία IP67 ισχύει μόνο για το βύσμα ή απαιτεί συγκεκριμένη κατασκευή καλωδίου ταιριάσματος;

Η βαθμολογία IP67 του ίδιου του βύσματος 6FX2003-0DM67 περιγράφει την απόδοση στεγανοποίησης του συνδετήρα όταν συνδυάζεται και δεσμεύεται σωστά. Η επίτευξη της πλήρους προστασίας IP67 στο συναρμολογημένο σύστημα καλωδίων απαιτεί επίσης τη χρήση ενός καλωδίου DRIVE-CLiQ με την ίδια κατηγορία προστασίας και τη διασφάλιση ότι ο σύνδεσμος είναι πλήρως τοποθετημένος και κλειδωμένος. Επιβεβαιώστε τη διαβάθμιση IP του πλήρους συγκροτήματος καλωδίων από την τεκμηρίωση καλωδίων DRIVE-CLiQ της Siemens, καθώς το περίβλημα του καλωδίου και η ανακούφιση καταπόνησης συμβάλλουν επίσης στο συνολικό επίπεδο προστασίας του συστήματος.

Ε3: Τι σήματα μεταφέρει η διεπαφή DRIVE-CLiQ μέσω αυτής της υποδοχής;

Το DRIVE-CLiQ μεταφέρει έναν συνδυασμό ισχύος συνεχούς ρεύματος χαμηλής τάσης (παρέχοντας τα ηλεκτρονικά του συνδεδεμένου εξαρτήματος) και σειριακής ψηφιακής επικοινωνίας υψηλής ταχύτητας (δεδομένα θέσης κωδικοποιητή, αναγνώριση εξαρτημάτων, διαγνωστικά δεδομένα και πληροφορίες υλικολογισμικού) μέσω της ίδιας σύνδεσης καλωδίου μορφής RJ45. Η διαμόρφωση ακροδεκτών της υποδοχής 6FX2003-0DM67 προσαρμόζεται σε αυτήν τη συνδυασμένη διεπαφή ισχύος και δεδομένων στην τυπική μορφή RJ45 8 θέσεων.

Ε4: Μπορεί το 6FX2003-0DM67 να χρησιμοποιηθεί με γενιές μονάδων δίσκου SINAMICS εκτός του S120;

Το DRIVE-CLiQ χρησιμοποιείται σε πολλές πλατφόρμες κίνησης SINAMICS πέρα ​​από το S120, συμπεριλαμβανομένων ορισμένων S110 και άλλων συστημάτων κίνησης Siemens τρέχουσας γενιάς που υιοθέτησαν το πρότυπο διασύνδεσης DRIVE-CLiQ. Επιβεβαιώστε από την τεκμηρίωση υλικού του συγκεκριμένου συστήματος κίνησης εάν η διεπαφή DRIVE-CLiQ και η προδιαγραφή της υποδοχής ταιριάζουν — ενώ η μορφή της φυσικής υποδοχής RJ45 είναι συνεπής σε όλες τις πλατφόρμες εξοπλισμένες με DRIVE-CLiQ, ελέγχετε πάντα τη συμβατότητα με τον συγκεκριμένο συνδυασμό μονάδας και κινητήρα στην εγκατάσταση.
