Ένα νέο Fanuc A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120. ∙ Ειδική Μονάδα MDI ∙ CNC Lathe / Οριζόντια Διαμόρφωση / Αγγλικά / Μορφή Μικρού Κλειδιού

Αριθμός μέρους:Α02Β-0281-C120

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Μονάδα MDI ∆ιακριτός τύπος (απομονωμένος)

Σειρά:Α02Β-0281

Το στρώμα εισόδου χειριστή για τα αυτόνομα χειριστήρια CNC της FANUC

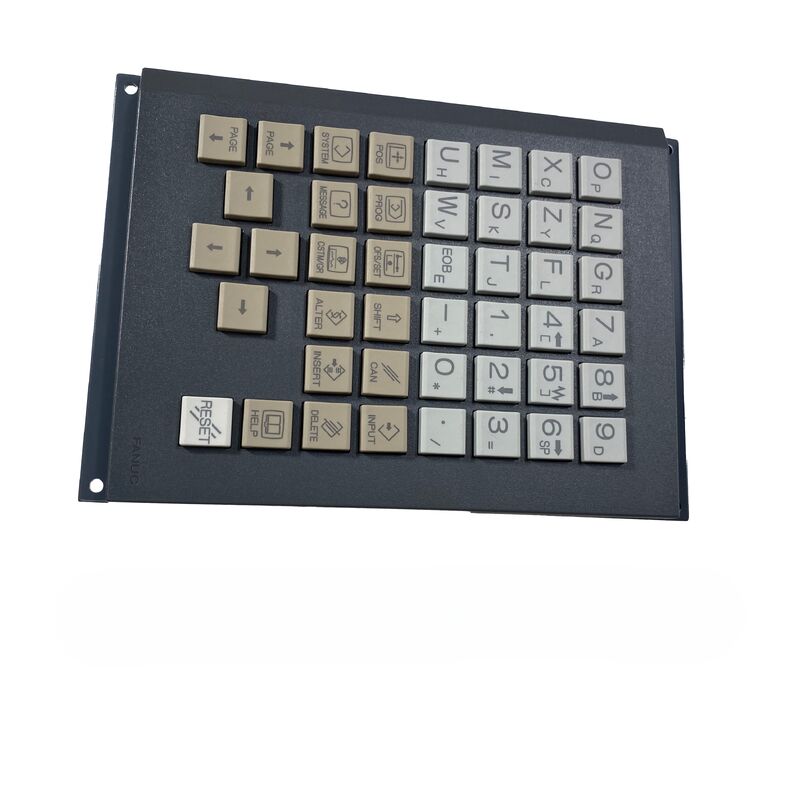

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, να τροποποιήσει τις παραμέτρους, να τρέξει άξονες, και να διαχειριστεί τις λειτουργίες του μηχανήματος.

Τα χειριστήρια CNC της σειράς FANUC i χωρίζονται σε δύο φυσικές διαμορφώσεις: τύπου LCD, όπου η οθόνη και το MDI συνδυάζονται σε μία μονάδα, και τύπου stand-alone,όπου η οθόνη CNC είναι ξεχωριστή μονάδα και το MDI είναι ξεχωριστό πληκτρολόγιοΤο A02B-0281-C120 είναι το ανεξάρτητο MDI που τοποθετείται στον πίνακα μηχανής σε μια θέση κατάλληλη για την εργονομία του χειριστή και συνδέεται με την μονάδα ελέγχου CNC.

Η ονομασία "οριζόντια στροφή" ορίζει τον προσανατολισμό της διάταξης του πληκτρολογίου για τα εργαλεία μηχανών στροφής.το πίνακα χειριστή είναι συνήθως στραμμένο οριζόντια προς τον χειριστή μπροστά από την περιοχή εργασίας. Η διάταξη κλειδιών σε αυτό το MDI είναι βελτιστοποιημένη για τον προσανατολισμό αυτό.Διαφέρει από τις παραλλαγές MDI του κέντρου επεξεργασίας (τύπου M) που χρησιμοποιούν διαφορετικές διαμορφώσεις διάταξης.

Βασικές προδιαγραφές

Μεταλλαγές προστίμου

Το A02B-0281-C120 υπάρχει σε διάφορες διαμορφώσεις προθεσμιών που καθορίζουν το ακριβές σύνολο κλειδιών:

Το επακόλουθο καθορίζει ποια πλήκτρα είναι φυσικά παρόντα και επισημαίνονται στο πληκτρολόγιο.Επιβεβαιώστε το προσάρτημα του εγκατεστημένου MDI από την ετικέτα του πριν από την παραγγελία ένα λάθος προσάρτημα ταιριάζει με μηχανικό τρόπο στο CNC, αλλά παρουσιάζει διαφορετικές ετικέτες και λειτουργίες κλειδιών.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ ενός MDI ξεχωριστού τύπου και ενός MDI με τοποθέτηση LCD;

Σε ένα μοντέλο CNC τύπου i της σειράς I που είναι τοποθετημένο σε οθόνη LCD, η οθόνη και το πληκτρολόγιο MDI συνδυάζονται σε μία ολοκληρωμένη μονάδα.η οθόνη και το MDI είναι χωριστά το MDI (A02B-0281-C120) συνδέεται με την μονάδα ελέγχου CNC μέσω καλωδίου και τοποθετείται ανεξάρτηταΗ αρχική διαμόρφωση του μηχανήματος καθορίζει το τι είναι ο σωστός τύπος· το αυτόνομο MDI δεν μπορεί να αντικαταστήσει ένα MDI τύπου LCD και αντίστροφα.

Ε2: Είναι η A02B-0281-C120 συμβατή με κέντρα επεξεργασίας καθώς και με στροφεία;

Η -C120 είναι ειδικά διαμορφωμένη για lathes CNC (στροφή) σε οριζόντια διάταξη.Η εγκατάσταση ενός MDI τύπου στροφής σε κέντρο επεξεργασίας μπορεί να προκαλέσει ασυμφωνίες λειτουργίας κλειδιών- Επαληθεύστε τον τύπο μηχανής πριν παραγγείλετε.

Ε3: Το MDI δεν δείχνει καμία ανταπόκριση όταν πιέζονται τα πλήκτρα. Πώς διαγιγνώσκεται το λάθος;

Ελέγξτε τη σύνδεση καλωδίου μεταξύ του MDI και της μονάδας ελέγχου CNC ∙ ένα χαλαρό ή κατεστραμμένο καλώδιο είναι η πιο συχνή αιτία βλάβης του MDI.Ελέγξτε το PCB συνδέσμου A20B-1008-0510 που περιλαμβάνεται με την μονάδα για σημάδια βλάβηςΕάν το καλώδιο και ο συνδετήρας είναι επαληθευμένοι, το ίδιο το πληκτρολόγιο MDI απαιτεί αντικατάσταση.

Ε4: Περιλαμβάνει το A02B-0281-C120 το PCB συνδέσμου;

Η μονάδα παρέχεται με το μικρό συνδετήρα PCB (A20B-1008-0510) που χειρίζεται τη διεπαφή μεταξύ του πληκτρολογίου MDI και του καλωδίου CNC.Επιβεβαιώστε ότι το PCB συνδέσμου περιλαμβάνεται και δεν έχει υποστεί ζημιά κατά την επιθεώρηση μιας χρησιμοποιημένης ή πλεονάζουσας μονάδας.

Ε5: Ποια σειρά CNC είναι συμβατή με την A02B-0281-C120;

Η σειρά A02B-0281 MDI έχει σχεδιαστεί για χειριστήρια CNC της σειράς i της FANUC στην αυτοτελή διαμόρφωση Series 16i, 18i, 21i, 0i και σχετικά μοντέλα της σειράς i που χρησιμοποιούν την ξεχωριστή αρχιτεκτονική MDI.Η συμβατότητα εξαρτάται από το συγκεκριμένο μοντέλο CNC και τη διαμόρφωση του πίνακα ελέγχου- Επαληθεύστε την ονομασία του μοντέλου FANUC CNC πριν παραγγείλετε.
