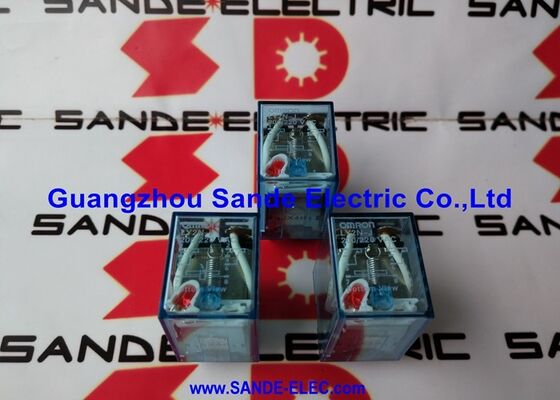

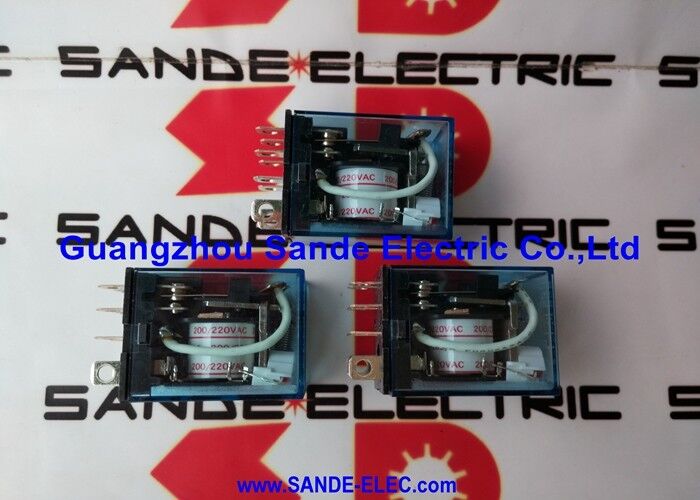

Omron LY2N-J∙ LY Series DPDT Power Relay 10A / 250V AC / 8-Pin Plug-In / LED Indicator / Arc Barrier

DPDT, δείκτης LED, και ένα φράγμα τόξου που χειρίζεται 2000V AC

Το LY2N-J είναι η ποικιλία με LED του αναμεταδότη ισχύος LY2N της Omron, το προφίλ "J" που υποδεικνύει έναν ενσωματωμένο δείκτη λειτουργίας που ανάβει όταν ενεργοποιείται το σπείρωμα.Αυτή η οπτική επιβεβαίωση κατάστασης είναι χρήσιμη σε κατασκευές πάνελ όπου η ενεργοποίηση του ρελέ πρέπει να είναι ορατή χωρίς τον εξοπλισμό δοκιμήςΤο φράγμα τόξου παρέχει 2000V ΔΕ ανάμεσα στις ανοικτές επαφές, καλύπτοντας συνθήκες διακόπτη όπου οι μεταβατικές υψηλής τάσης είναι ανησυχητικές.

Η διαμόρφωση επαφής DPDT (Double Pole Double Throw) παρέχει δύο ανεξάρτητα σύνολα διακόπτες από ένα περιτύλιγμα ρελέ.ανεξάρτητη μετάβαση με ονομαστικό φορτίοΣτην πρακτική καλωδίωση των πάνελ, DPDT covers circuits that require both a making contact (to energise a load) and a breaking contact (for feedback or interlock) from the same relay — two separate single-pole relays replaced by one DPDT unit.

Η μορφή plug-in 8-pin χρησιμοποιεί το ίδιο φυσικό αποτύπωμα και την ίδια διάταξη τερματικού όπως η σειρά ρελέ MY της Omron.Ένα πάνελ που χρησιμοποιεί ήδη πρίζες MY (PYF08A) δέχεται LY2N-J χωρίς αλλαγές καλωδίωσηςΗ τάση του κυλίνδρου πρέπει να προσδιορίζεται κατά την παραγγελία του σώματος του ρελέ και των επαφών είναι η ίδια σε όλες τις παραλλαγές τάσης· αλλάζει μόνο η επικάλυψη του κυλίνδρου.

Βασικές προδιαγραφές

LY έναντι MY

Η σειρά LY2N-J εντάσσεται σε πρίζες PYF08A που είναι επίσης συμβατές με το ρελέ OMRON MY.ενώ η σειρά MY χειρίζεται συνήθως χαμηλότερα φορτία ρεύματοςΓια κυκλώματα που εναλλάσσουν φορτία 10A ̇ κινητήρες εκκίνησης, θερμαντήρες, σόλενοειδείς βαλβίδες με πλήρες ρεύμα τροχιάς ̇ η τιμή επαφής του LY2N-J είναι η κατάλληλη προδιαγραφή.

Γενικές ερωτήσεις

Ε1: Ποια πρίζα απαιτεί το LY2N-J, και είναι συμβατό με τις πρίζες ρελέ MY;

Το LY2N-J χρησιμοποιεί το σχήμα plug-in 8 πινών, συμβατό με τις πρίζες PYF08A (κατάρτιση τροχιάς/προσωρινή σύνδεση), PYF08A-E (τύπος προστασίας από δάχτυλα), PY08 (πίσω σύνδεση) και PY08QN.Η διάταξη των καρφίτσες είναι η ίδια με την σειρά MY ρελέ, έτσι ώστε οι υφιστάμενες πρίζες MY να δέχονται το LY2N-J απευθείας χωρίς αλλαγές καλωδίωσης.

Ε2: Τι σημαίνει το "J" επιθετικό στο LY2N-J;

Όταν ενεργοποιείται η περιστροφή του ρελέ, το LED φωτίζει με ′′, παρέχοντας ορατή επιβεβαίωση της κατάστασης του ρελέ από το μπροστινό μέρος του πάνελ.Η βάση LY2N χωρίς -J δεν έχει δείκτηΕπιπρόσθετες επιλογές προστίμων περιλαμβάνουν την καταστολή διόδων, το κουμπί πίεσης για δοκιμή και τις διφορούμενες επαφές για συγκεκριμένες εφαρμογές.

Ε3: Πώς προσδιορίζεται η τάση της τροχιάς κατά την παραγγελία;

Η τάση της τροχιάς δεν περιλαμβάνεται στον αριθμό βασικού τμήματος LY2N-J. Προσθέστε τη ονομαστική τάση της τροχιάς κατά την παραγγελία, για παράδειγμα: LY2N-J DC24 για τροχιά συνεχούς ρεύματος 24V ή LY2N-J AC220/240 για τροχιά ρεύματος ρεύματος 220/240V.Το σώμα ρελέ είναι το ίδιο σε όλες τις παραλλαγές τάσηςΕπαλήθετε την τάση τροφοδοσίας του πάνελ πριν παραγγείλετε.

Ε4: Ποιο είναι το υλικό επαφής στο LY2N-J;

Για τα τυποποιημένα αντίστατα και επαγωγικά βιομηχανικά φορτία σε 10A/250VAC, οι επαφές αργυρού κράματος είναι κατάλληλες.κάτω των 24V) όταν η αξιοπιστία της επαφής είναι σημαντική, εξετάστε τις παραλλαγές διφορούμενης επαφής της Omron ή τους τύπους ρελέ ειδικά σχεδιασμένους για διακόπτηση μικροφόρτωσης.

Ε5: Μπορεί το LY2N-J να αλλάζει ταυτόχρονα φορτία AC και DC σε διαφορετικούς πόλους;

Τα δύο σύνολα επαφών του DPDT είναι ηλεκτρικά ανεξάρτητα.Μια επαφή που είναι κανονικά ανοιχτή μπορεί να αλλάξει φορτίο εναλλασσόμενου ρεύματος, ενώ η επαφή που είναι κανονικά κλειστή του ίδιου ρελέα παρέχει ένα σήμα ανατροφοδότησης συνεχούς ρεύματος, υπό την προϋπόθεση ότι κάθε κύκλωμα παραμένει εντός των ονομαστικών ορίων ανά επαφή.
