Φυτέτα καθαρισμού 25LKA75B

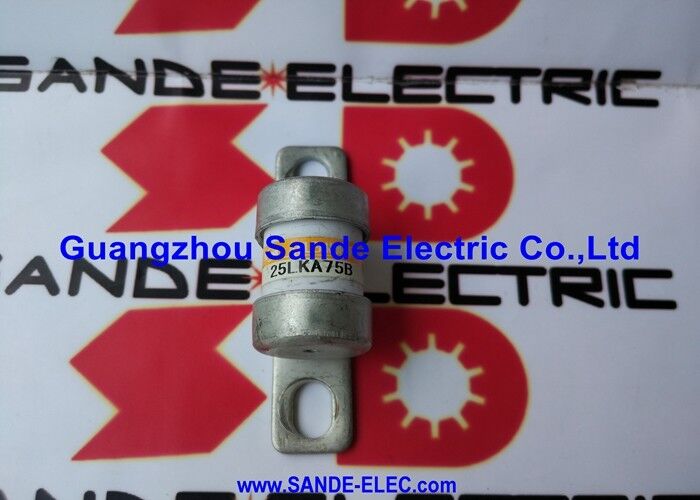

HINODE 25LKA75B. Ημιαγωγός προστατευτικός ασφαλιστής γρήγορης δράσης 75A / AC250V / DC350V / 100kA Διακοπή / 57.5mm / 44mm Κέντρα / Προ-arc I2t 360 A2s

Μία ασφάλεια για ημιαγωγούς ∙ Γιατί οι τυποποιημένες ασφάλειες δεν είναι κατάλληλες

Οι συμβατικοί διακόπτες κυκλώματος και οι ασφαλιστήρες αργής ανάφλεξης προστατεύουν τα καλώδια και τους κινητήρες.Τυριστήρες∆ιαφορετικά, η ατμόσφαιρα είναι πολύ αργή και η ταχύτητα της αντίδρασης είναι πολύ μικρή.

Οι συσκευές ημιαγωγών μπορούν να καταστραφούν από ένα ρεύμα σφάλματος σε μικροδευτερόλεπτα, πολύ πριν αρχίσει να ανοίγει μια συμβατική συσκευή προστασίας.

Η ασφάλεια διακόπτει το ρεύμα σφάλματος εντός τμήματος του ημικύκλου εναλλασσόμενου ρεύματος, πριν ο ημιαγωγός απορροφήσει αρκετή ενέργεια για να υποστεί ζημιά.

Ο 25LKA75B είναι ο βαθμολογημένος ρεύμα 75A στη σειρά 25LKA/25LKB, που απευθύνεται σε μικρούς και μεσαίους μετατροπείς, UPS και κυκλώματα τροφοδοσίας ισχύος που λειτουργούν έως 250VAC ή 350VDC.

Βασικές προδιαγραφές

Ι2τ ∆ονατικός αριθμός για τον συντονισμό των ημιαγωγών

Η τιμή I2t είναι η ενέργεια που διαπερνάται από την ασφάλεια κατά τη διάρκεια σφάλματος, το τετράγωνο του ρεύματος με την πάροδο του χρόνου από την έναρξη σφάλματος μέχρι τη διακοπή του κυκλώματος.Αυτός είναι ο αριθμός κατασκευαστές συσκευών ημιαγωγών χρησιμοποιούν για να προσδιορίσουν την ικανότητα αντοχής του συστατικού τους.

Για το 25LKA75B:

• Προπύργο I2t = 360 A2s∆ η ενεργειακή διαπερατότητα από την εκκίνηση σφάλματος στην τήξη του στοιχείου σύντηξης.
• Συνολικά I2t = 2.100 A2sΗ ενέργεια από την εκκίνηση σφάλματος μέσω της εξόντωσης τόξου είναι η συνολική ενέργεια που πρέπει να αντέξει το προστατευόμενο κύκλωμα κατά τη διάρκεια του πλήρους γεγονότος καθαρισμού.

Σε ένα κατάλληλα συντονισμένο σχέδιο, ο ονομαστικός I2t του ημιαγωγού (από το δελτίο δεδομένων του) πρέπει να υπερβαίνει τον συνολικό I2t της ασφάλειας.100 A2s συνολικά I2t ορίζει το μέγιστο χαρακτηριστικό ημιαγωγού που απαιτείται για συντονισμό σε 75A.

Σενάρια εφαρμογής

Προστασία κινητήρα μεταβλητής ταχύτητας (μεταστροφέας):Ο ευθυγραμμιστής ή η μονάδα IGBT ενός μετατροπέα PWM 250VAC προστατεύεται από ασφάλειες 25LKA75B στην πλευρά εισόδου AC ή στο λεωφορείο DC. Η ταχεία ταχύτητα καθαρισμού αποτρέπει την βλάβη IGBT σε περίπτωση βραχυκυκλώματος.Οι τιμές I2t των 100 A2s συντονίζονται σε σχέση με την καθορισμένη αντοχή I2t του IGBT.

Προστασία εισόδου UPS:Η γέφυρα διόρθωσης ημιαγωγών ενός συστήματος UPS προστατεύεται από ασφάλειες 25LKA75B.Η ταχεία αντίδραση προστατεύει τις διόδους ευθυγράμμισης από ρεύματα σφάλματος κατά την φόρτιση της μπαταρίας ή τα μεταβατικά γεγονότα εισόδου.

Προστασία του θυρίστορα τροφοδοσίας:Η 25LKA75B παρέχει την προστασία από την ταχεία απομάκρυνση που απαιτούν οι θυρίστορες σε περίπτωση βλάβης.

Γενικές ερωτήσεις

Ερώτηση 1: Ποιο είναι το ελάχιστο ρεύμα σύντηξης για το 25LKA75B;

Η σειρά 25LKA περιέχει μια προειδοποίηση: μπορεί να προκύψει επανέναρξη τόξου εάν το ρεύμα σύντηξης είναι μικρότερο από 8 φορές το ονομαστικό ρεύμα της ασφάλειας.Αυτό σημαίνει ότι η ασφάλεια πρέπει να χρησιμοποιείται μόνο για ρεύματα σφάλματος τουλάχιστον 600A.Για κυκλώματα όπου τα ρεύματα σφάλματος θα μπορούσαν να πέσουν κάτω από το 8x ονομαστικό, το ρεύμα σφάλματος μπορεί να είναι μικρότερο από το 8x ονομαστικό.η ασφάλεια πρέπει να χρησιμοποιείται σε συνδυασμό με άλλες διατάξεις προστασίας.

Ε2: Ποια είναι η διαφορά μεταξύ του 25LKA75B και του 25LKA75SB;

Η 25LKA75SB είναι η έκδοση με δείκτη σύντηξης ένα μικρο-συνδέτη μπορεί να τοποθετηθεί στον μηχανισμό του δείκτη.που παρέχει ένα εξωτερικό ηλεκτρικό σήμα που μπορεί να ανιχνευθεί από το σύστημα ελέγχουΤο 25LKA75B (αυτή η μονάδα) δεν διαθέτει δείκτη.χρησιμοποιείται το 25LKA75B.

Ε3: Μπορεί το 25LKA75B να χρησιμοποιηθεί σε εφαρμογές λεωφορείου συνεχούς ρεύματος άνω των 350VDC;

Η ονομαστική τάση συνεχούς ρεύματος είναι 350VDC (προδιαγραφές TUV) ή 400VDC (προδιαγραφές UL, 50kA). For DC bus applications above 400VDC — such as 480/600VAC drives with 650–800VDC DC bus — a higher DC voltage rated fuse from a different series (such as HINODE's 660GHK or 850GHK series) must be specifiedΗ εφαρμογή ασφαλιστήρα 350/400VDC σε κύκλωμα υψηλότερου DC bus ενδέχεται να μην διακόψει το ρεύμα σφάλματος και να προκαλέσει πυρκαγιά ή ζημιά στον εξοπλισμό.

Ε4: Πώς το 25LKA75B είναι σωματικά τοποθετημένο;

Το 25LKA75B τοποθετείται χρησιμοποιώντας μπουρδέλες σε δύο άκρα που χωρίζονται από 44 mm κεντρική απόσταση.Συνολικού μήκους 5 mm και κέντρου βρόγχου 44 mm, συμβατά με τα πρότυπα ημιαγωγικά μπλοκ υποδοχής ασφάλειας που έχουν σχεδιαστεί για την κατηγορία αυτή ασφάλειαςΕπιβεβαιώστε ότι το ονομαστικό ρεύμα, η τάση και η κεντρική διάσταση του βρόχου ταιριάζουν με τις φυσικές προδιαγραφές του 25LKA75B πριν την εγκατάσταση.

Ε5: Ποια είναι η σχέση μεταξύ HINODE και KYOSAN σε αυτές τις ασφάλειες;

Η HINODE Electric Co., Ltd. (日出電気) και η παραδοσιακή επωνυμία KYOSAN αναφέρονται και τα δύο σε προϊόντα από τον ίδιο κατασκευαστή.Ορισμένες λίστες διανομέων και αρχαιότερη τεκμηρίωση εξοπλισμού αναφέρονται σε αυτές τις ασφάλειες ως KYOSAN 25LKA75BΚαι τα δύο ονόματα αναφέρονται στο ίδιο φυσικό προϊόν ασφάλειας ¥ HINODE είναι η τρέχουσα επωνυμία της εταιρείας και η επωνυμία εμπορικού σήματος.
