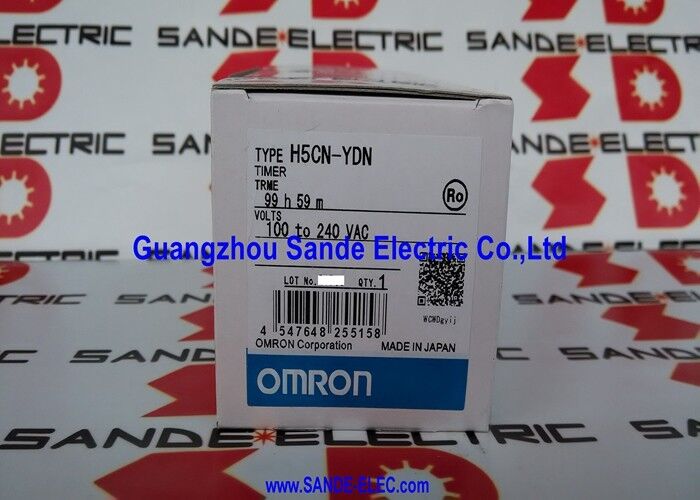

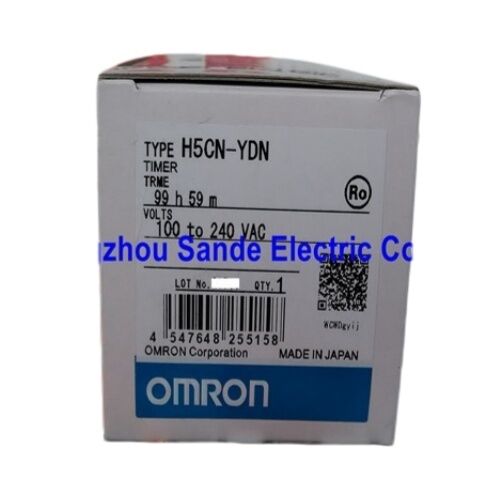

Ορολογητής H5CN-YDN H5CNYDN U

Οπτικοακουστικό χρονοδιακόπτη ON-Delay, 8 πιν

Περιγραφή του προϊόντος

Το Omron H5CN-YDN είναι ένας συμπαγής ψηφιακός χρονόμετρος που έχει κατασκευαστεί για βιομηχανικούς πίνακες ελέγχου που χρειάζονται σαφή ρύθμιση χρόνου, σταθερή λειτουργία ON-delay και απλή ενσωμάτωση στην υφιστάμενη λογική μηχανής.

Ανήκει στη σειρά H5CN των μικροσκοπικών χρονοδιακόπων 48 × 48 mm και χρησιμοποιεί μια οθόνη αντίστροφης μέτρησης που δείχνει τον εναπομείναντα χρόνο καθώς η μονάδα τρέχει προς το μηδέν,η οποία είναι ιδιαίτερα χρήσιμη για τους χειριστές που θέλουν άμεση οπτική αίσθηση του χρόνου της διαδικασίας κατά τη διάρκεια της εγκατάστασης και της καθημερινής λειτουργίας.

Σε πρακτικές εφαρμογές, το μοντέλο αυτό ταιριάζει καλά σε εξοπλισμό συσκευασίας, μικρές μηχανές επεξεργασίας, σταθμούς συναρμολόγησης, πάνελ κοινής ωφέλειας,και γενικά συστήματα αυτοματισμού όπου προτιμάται μια απλή και αξιόπιστη λειτουργία καθυστέρησης ενεργοποίησης σε σχέση με πιο περίπλοκες συσκευές χρονομέτρησης πολυλειτουργίας.

Η συσκευή H5CN-YDN χρησιμοποιεί λειτουργία λειτουργίας N, μια τετραψήφια οθόνη LED 7 τμημάτων με ύψος χαρακτήρων 10 mm,και μια διασύνδεση ρυθμίσεων χρόνου τύπου χεριού που παραμένει εύκολο να διαβαστεί και να ρυθμιστεί στο εργοστάσιο.

Ένα σημαντικό πλεονέκτημα αυτού του χρονόμετρου είναι η ισορροπία μεταξύ του συμπαγούς μεγέθους και της βιομηχανικής πρακτικότητας.

Η σειρά H5CN υποστηρίζει ένα ευρύ φάσμα τροφοδοσίας, και το μοντέλο H5CN-YDN είναι καταχωρημένο στο εύρος 1 λεπτό έως 99 ώρες 59 λεπτά με χαμηλή οθόνη, έξοδο επαφής και μορφή 8 πινών.

Για τους μηχανικούς ελέγχου και τις ομάδες συντήρησης, αυτό το καθιστά μια χρήσιμη επιλογή κατά την αντικατάσταση των εγκατεστημένων χρονοδιακόπων πίνακα ή την κατασκευή απλών λειτουργιών καθυστέρησης σε εξοπλισμό με βάση το ρελέ ή με υποστήριξη PLC.

Από την άποψη του υλικού, ο χρονόμετρος χρησιμοποιεί έξοδο επαφής, υποστηρίζει την επιφάνεια ή την τοποθέτηση με χύσιμο και έχει σχεδιαστεί για συνθήκες βιομηχανικής εξυπηρέτησης και όχι για ελαφριά χρήση από καταναλωτές.Οι δημοσιευμένες προδιαγραφές H5CN δείχνουν επίσης ένα ανοιχτό γκρι περιεχόμενο, εύρος θερμοκρασίας λειτουργίας από -10 °C έως 55 °C, εύρος θερμοκρασίας αποθήκευσης από -25 °C έως 65 °C και υγρασία λειτουργίας από 35% έως 85%,το οποίο το καθιστά κατάλληλο για τυποποιημένα περιβάλλοντα καναπέ ελέγχου όταν τοποθετείται σωστά.

Τεχνικά δεδομένα

Τα ακόλουθα τεχνικά δεδομένα ακολουθούν το δημοσιευμένο δελτίο δεδομένων της σειράς H5CN και την καταχώριση της σειράς μοντέλων H5CN-YDN.

Γενικές ερωτήσεις

Ε1: Για ποιες εφαρμογές είναι κατάλληλο το H5CN-YDN;
Το H5CN-YDN είναι κατάλληλο για μηχανές και πίνακες ελέγχου που χρειάζονται μια απλή, αξιόπιστη λειτουργία καθυστέρησης ενεργοποίησης με ορατή ένδειξη του χρόνου υπολοίπου.

Οι τυπικές χρήσεις περιλαμβάνουν καθυστέρηση εκκίνησης μεταφορέα, αλληλουχία αντλίας ή ανεμιστήρα, διασύνδεση ρελέα, χρονολόγηση εκκίνησης θερμαντήρα, μικρό εξοπλισμό συσκευασίας,και γενικές εργασίες χρονολόγησης πίνακα όπου οι φορείς εκμετάλλευσης επωφελούνται από μια εμφάνιση αντίστροφης μέτρησης αντί της ένδειξης του περασμένου χρόνου.

Ε2: Ποιο είναι το πρακτικό πλεονέκτημα της οθόνης αντίστροφης μέτρησης;
Η μορφή αντίστροφης μέτρησης επιτρέπει στον χειριστή να δει με μια ματιά τον υπόλοιπο χρόνο καθυστέρησης, ο οποίος είναι συχνά πιο διαισθητικός κατά την έναρξη λειτουργίας, την αντιμετώπιση προβλημάτων και τους χειροκίνητους ελέγχους διαδικασίας.Σε εφαρμογές όπου ένας τεχνικός πρέπει να γνωρίζει πόση ώρα έχει απομείνει πριν από μια έξοδος αλλάζει κατάσταση, μια οθόνη προς τα κάτω μπορεί να είναι πιο χρήσιμη από μια οθόνη περασμένου χρόνου που μετρά προς τα πάνω από το μηδέν.

Ε3: Τι πρέπει να ελέγχουν οι μηχανικοί πριν εγκαταστήσουν αυτόν τον χρονόμετρο;
Οι σημαντικότεροι έλεγχοι είναι η απαιτούμενη τάση τροφοδοσίας, ο τύπος πρίζας, η μέθοδος κοπής ή τοποθέτησης του πίνακα, το φορτίο επαφής και η λογική ελέγχου για την εισαγωγή επαναφοράς ή πύλης.

Επειδή το H5CN-YDN είναι ένα μοντέλο με έξοδο επαφής 8 πινών, ο μηχανικός θα πρέπει επίσης να επιβεβαιώσει τη διάταξη των καλωδίων, να επαληθεύσει ότι το ελεγχόμενο φορτίο παραμένει εντός της ικανότητας αναμετάδοσης,και βεβαιωθείτε ότι η επιλεγμένη έκδοση ταιριάζει με την διαθέσιμη πηγή ενέργειας του μηχανή.

Ε4: Είναι αυτός ο χρονόμετρος κατάλληλος για άμεση διακόπτηση εξόδου σε κυκλώματα βιομηχανικού ελέγχου;
Η δημοσιευμένη ονομασία εξόδου επαφής είναι SPDT, 3 A σε 250 VAC για αντίστατα φορτία, η οποία είναι κατάλληλη για πολλές εφαρμογές λογικής ρελέ και διεπαφής ελέγχου.

Στην πράξη, οι μηχανικοί θα πρέπει ακόμα να εξετάζουν το ρεύμα εισροής, την συμπεριφορά επαγωγικού φορτίου και την εξωτερική καταστολή κατά την αλλαγή σολενοειδών, επαφών ή άλλων αντιδραστικών φορτίων.

Ε5: Τι καθιστά το H5CN-YDN μια πρακτική επιλογή αντικατάστασης σε υπάρχοντα εξοπλισμό;
Προσφέρει μια γνωστή μικροσκοπική μορφή μεγέθους DIN, απλή ρύθμιση του χεριού του αντίχειρα, καθαρή οθόνη LED και μια απλή λειτουργία ON-delay.

Για τις ομάδες συντήρησης, αυτός ο συνδυασμός είναι πολύτιμος επειδή μειώνει την πολυπλοκότητα της εγκατάστασης και καθιστά τον χρονόμετρο εύκολο να κατανοηθεί κατά τη διάρκεια των εργασιών συντήρησης.ειδικά σε παλαιότερα πάνελ όπου προτιμάται ένας ειδικός χρονοδιακόπτης μονολειτουργίας έναντι μιας πιο προηγμένης μονάδας πολυλειτουργίας.
