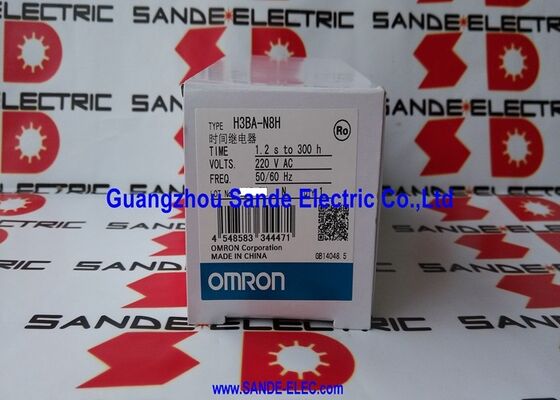

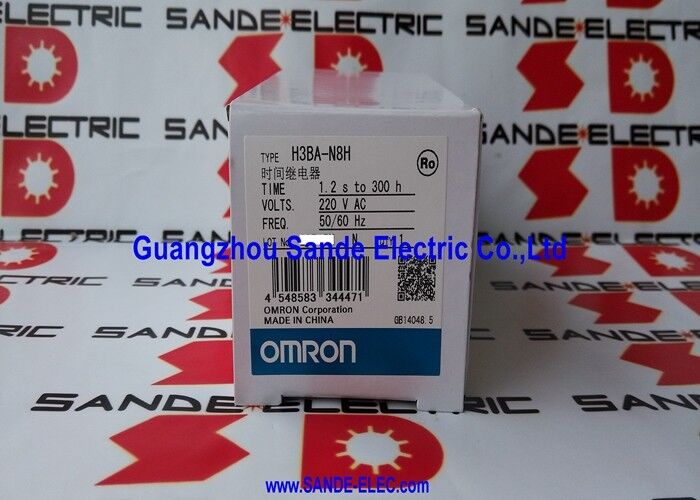

Ο χρόνος αναμετάδοσης Omron H3BA-N8H H3BAN8H

Omron H3BA-N8H. ∙ ∙ ∙ 0,05 s έως 300 h / 5A / SPDT-DPDT / 8-Pin / 48×48mm Panel

Αριθμός μέρους:H3BA-N8H

Παρασκευαστής:Εταιρεία Omron (Ιαπωνία)

Σειρά:H3BA-N

Ευρύ χρονικό εύρος, εναλλάξιμη έξοδος από δευτερόλεπτα έως εκατοντάδες ώρες σε μία μονάδα

Το H3BA-N8H καλύπτει εφαρμογές χρονολόγησης από 0,05 δευτερόλεπτα έως 300 ώρες, ένα διάστημα που χειρίζεται τόσο την ταχεία αλληλουχία μηχανών όσο και τον χρονολόγηση διαδικασιών πολλών ωρών με το ίδιο υλικό.Δεν χρειάζεται να αποθηκεύονται χωριστά χρονόμετρα μικρού και μεγάλου βεληνεκούςΗ εν λόγω ενιαία μονάδα καλύπτει το πλήρες εύρος σε όλα τα επιλέξιμα χρονικά διαστήματα, με το επιθυμητό εύρος να ορίζεται από τον διαμεσολαβητή εύρους στο μπροστινό πρόσωπο.

Ο επιλογέας εξόδου είναι το διακριτικό χαρακτηριστικό του H3BA-N8H έναντι ενός απλούστερου χρονόμετρου: the same unit can produce a time-limit SPDT output (one changeover contact on the timed output) or switch to time-limit DPDT mode (two changeover contacts on the timed output) depending on the circuit requirementΓια το μοντέλο 8 καρφίτσες,οι δύο διαθέσιμες λειτουργικές λειτουργίες είναι ON-delay και ON-delay με στιγμιαία επαφή ̇ όπου η στιγμιαία επαφή ενεργοποιείται αμέσως κατά την ανάφλεξη ενώ η χρονική οριακή επαφή καθυστερεί.

Το εμπρόσθιο πάνελ 48×48mm ταιριάζει στο πρότυπο διαχωρισμού 1/16 DIN που βρίσκεται σε χρονοδιακόπτες σειράς H3 της Omron, συντηρητές σήματος και παρόμοια εξαρτήματα που τοποθετούνται στο πάνελ.Οι εμπρόσθιοι δείκτες δείχνουν ανεξάρτητα την κατάσταση ενεργοποίησης και εξόδου ενεργοποίησης.

Βασικές προδιαγραφές

H3BA-N8H vs H3BA-N (11-Pin)

Το μοντέλο 8-pin καλύπτει την πλειοψηφία των εφαρμογών ON-delay. Το μοντέλο 11-pin προσθέτει λειτουργίες ON-start, OFF-start, διαστήματος και σήματος για κυκλώματα που απαιτούν αυτές τις λειτουργίες.Επιλέξτε με βάση την απαιτούμενη λειτουργική λειτουργία.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του H3BA-N8H και του H3BA-N (11-pin);

Το 8-pin H3BA-N8H παρέχει δύο λειτουργικές λειτουργίες: ON-delay και ON-delay με στιγμιαία επαφή εξόδου.διάστημαΤα δύο μοντέλα χρησιμοποιούν διαφορετικές πρίζες και δεν είναι εναλλάξιμα σε μια υπάρχουσα εγκατάσταση πρίζας.

Ε2: Πώς ορίζεται το χρονικό εύρος στο H3BA-N8H;

Το χρονικό εύρος ρυθμίζεται χρησιμοποιώντας τον επιλογή εύρους στο μπροστινό μέρος του χρονόμετρου.Η Omron προσφέρει προαιρετικά δαχτυλίδια ρύθμισης (που παραγγέλνονται ξεχωριστά) για να περιορίσει το πίνακα σε ένα σταθερό εύρος, αποτρέποντας την τυχαία ρύθμιση σε περιβάλλοντα παραγωγής.

Ε3: Μπορεί το H3BA-N8H να αλλάζει μεταξύ SPDT και DPDT;

Ναι, ο διαλέκτης τύπου εξόδου στο μπροστινό πρόσωπο του H3BA-N8H αλλάζει μεταξύ της εξόδου SPDT με χρονικό όριο και της εξόδου DPDT με χρονικό όριο χρησιμοποιώντας ένα κατσαβίδι.Αυτός ο επιλογής αλλάζει επίσης τη λειτουργική λειτουργία μεταξύ ON-αποκοπή και ON-αποκοπή με στιγμιαία επαφήΔεν απαιτείται αλλαγή καλωδίωσης ̇ μόνο η θέση του διαλέκτη αλλάζει.

Ε4: Ποια πρίζα απαιτείται για την H3BA-N8H;

Το μοντέλο 8-pin απαιτεί την πρίζα P2CF-08 (πίσω σύνδεση) ή P3G-08 (πρωτοσύνδεση με ράβδο).Οι πρίζες δεν περιλαμβάνονται με το χρονόμετρο και πρέπει να παραγγέλνονται ξεχωριστά.

Ε5: Η έξοδος του χρονόμετρου δεν ενεργοποιείται κατά την καθορισμένη ώρα.

Βεβαιωθείτε ότι η τάση τροφοδοσίας είναι παρούσα και εντός του ονομαστικού εύρους. Επιβεβαιώστε ότι ο επιλογέας εύρους είναι ρυθμισμένος στο σωστό χρονικό εύρος για την απαιτούμενη καθυστέρηση. Βεβαιωθείτε ότι η ρύθμιση χρονοδιαγράμματος δεν είναι ελάχιστη.Εάν ο χρονόμετρος χρησιμοποιεί είσοδο εκκίνησης/πύλης (πινάκι 2)Για τη λειτουργία ON-delay, η ισχύς πρέπει να εφαρμόζεται συνεχώς για την καθορισμένη διάρκεια πριν ενεργοποιηθεί η έξοδος.
