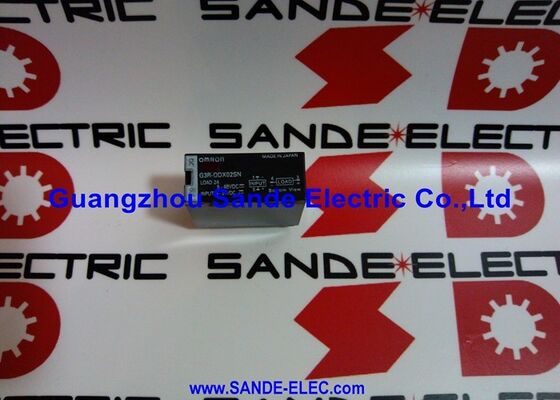

OMRON G3R-ODX02SN Ρέλε στερεής κατάστασης 5-48VDC φορτίο 2A με βάση στερέωσης G3RODX02SN G3R-ODXOP2SN

Omron G3R-ODX02SN. G3R-I/O Series DC Solid State Relay 2A / 460V DC Load / 524V DC Control / 4000V Απομόνωση / LED

Διασύνδεση Ε/Υ SSR ∆ιαδικαιωτική εναλλαγή αισθητήρα-φόρτωμα

Το G3R-ODX02SN προέρχεται από την σειρά G3R-I/O της Omron, ̇ ρελέ στερεής κατάστασης ειδικά σχεδιασμένα για το ρόλο της διεπαφής I/O:μετατροπή φορτίων συνεχούς ρεύματος απευθείας από σήματα εξόδου αισθητήρων χωρίς ενδιάμεσο ρελέ ή ενισχυτή σήματος. Η είσοδος ελέγχου δέχεται 524V DC σε ολόκληρο το τυπικό εύρος τάσης εξόδου αισθητήρα.ή ένα μικροελεγκτή GPIO όλα συνδέονται απευθείας με την είσοδο ελέγχου G3R-ODX02SN στις εγγενείς τάσεις σήματος.

Η έξοδος φόρτωσης μετατρέπει 460V DC έως και 2A. Αυτό καλύπτει το πλήρες φάσμα των λογικών φορτίων 5V, των ενεργοποιητών 12V DC, των ηλεκτρομαγνητικών 24V DC και των βιομηχανικών φορτίων 48V DC από έναν μόνο τύπο ρελέ.Τρόπος τυχαίου ενεργοποίησης ∆ μη μηδενικής διασταύρωσης ∆ αλλάζει το φορτίο αμέσως κατά την ενεργοποίηση της εισόδου ελέγχου χωρίς να περιμένει ένα τρέχον μηδενικό διασταύρωσηΓια φορτία συνεχούς ρεύματος, η εναλλαγή μηδενικής διασταύρωσης δεν ισχύει (η συνεχής ρεύμα δεν έχει μηδενική διασταύρωση εναλλασσόμενου ρεύματος), επομένως η τυχαία εναλλαγή είναι η σωστή λειτουργική λειτουργία.

Βασικές προδιαγραφές

4,000V Απομόνωση I/O και συμβατότητα πρίζας G2R-1-S

Η απομόνωση του φωτοσυμπλέκτη μεταξύ των κυκλωμάτων εισόδου και εξόδου παρέχει διηλεκτρική αντοχή 4.000 V ∙ σύμφωνα με τις απαιτήσεις του VDE 0884 για τον σύνδεσμο.Αυτό το επίπεδο απομόνωσης υποστηρίζει τη σύνδεση με κυκλώματα όπου η είσοδος ελέγχου και η έξοδος φορτίου λειτουργούν σε σημαντικά διαφορετικά δυναμικά αναφοράς, και παρέχει προστασία από τα μεταβατικά στοιχεία από την πλευρά του φορτίου που φτάνουν στο κύκλωμα ελέγχου.

Το G3R-ODX02SN χρησιμοποιεί το ίδιο πλέγμα πρίζας 5 πινών με το ρελέ ισχύος G2R-1-S της Omron.ή P2RF-05-PU push-in) δέχεται το G3R-ODX02SN απευθείαςΗ συμβατότητα αυτή επιτρέπει την υποκατάσταση της μηχανικής διακόπτη επαφής με διακόπτη στερεής κατάστασης σε μια υπάρχουσα διάταξη πάνελ χωρίς επανασύνδεση.Το τερματικό μπλοκ G70A I/O δέχεται επίσης μονάδες G3R-I/O απευθείας.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του G3R-ODX02SN και του G3R-OD201SN;

Και τα δύο είναι ρελέ στερεών καταστάσεων G3R-I/O DC με την ίδια είσοδο ελέγχου 5-24VDC και ρεύμα φόρτωσης 2A. Το G3R-ODX02SN χειρίζεται τάση φόρτωσης συνεχούς ρεύματος 460V.το G3R-OD201SN χειρίζεται τάση φορτίου συνεχούς ρεύματος 40~200V σε 1.5Α. Επιλέξτε με βάση την τάση τροφοδοσίας φορτίου ∙ το ODX02SN για φορτία 5V/12V/24V/48V συνεχούς ρεύματος, το OD201SN για φορτία 48 ∙ 200V συνεχούς ρεύματος.

Ε2: Τι δείχνει ο δείκτης LED στο G3R-ODX02SN;

Το LED ανάβει όταν ενεργοποιείται η είσοδος ελέγχου ̇ το ρελέ βρίσκεται σε κατάσταση ενεργοποίησης και το ρεύμα μετάδοσης είναι ανάλογο με το φορτίο.χρήσιμο κατά την έναρξη λειτουργίας και τη διάγνωση σφαλμάτωνΈνα φως LED χωρίς ρεύμα φορτίου δείχνει ότι ο αναμεταδότης είναι ενεργός, αλλά το κύκλωμα φορτίου είναι ανοιχτό.

Ε3: Μπορεί το G3R-ODX02SN να χρησιμοποιηθεί με έξοδο τρανζίστορ PLC απευθείας;

Ναι. Οι εξόδοι των τρανζίστορων PLC NPN ή PNP σε 24V DC συνδέονται απευθείας με την είσοδο ελέγχου. Η είσοδος έχει ονομαστική ισχύ 5 ′′ 24V DC και αντλεί ένα μικρό ρεύμα εντός του εύρους των τυπικών εξόδων των τρανζίστορων PLC.Δεν απαιτείται αντίσταση περιορισμού ρεύματος εντός του εύρους τάσης ρύθμισης συνεχούς ρεύματος 5·24V.

Ε4: Τι προκαλεί την αποτυχία του ρελέ να σβήσει (το φορτίο παραμένει ανοιχτό);

Συχνές αιτίες: τάση εισόδου ελέγχου άνω των 1V DC λόγω διαρροής του τρανζίστορα από τη συσκευή κίνησης (προσθέστε αντίσταση ανάσυρσης στην είσοδο ελέγχου).τάση που προκαλείται από γειτονικούς αγωγούς σε δέσμη καλωδίων όταν τα καλώδια ελέγχου και φορτίου μοιράζονται τον ίδιο αγωγό (χωριστά καλώδια ελέγχου και φορτίου)Η εσωτερική βλάβη του SSR (συνήθως από συνεχή υπερφόρτωση ή υπερβολικό ρεύμα) μπορεί επίσης να προκαλέσει μόνιμη εκπομπή.

Ε5: Ποιο είναι το μέγιστο ρεύμα εισροής που μπορεί να χειριστεί το G3R-ODX02SN;

Το ρελέ αντέχει 8A για ρεύμα υπερχείλισης 10ms. Αυτό καλύπτει την εισροή από χωρητικά και μικρά επαγωγικά φορτία συνεχούς ρεύματος.μεγάλες τράπεζες πυκνωτών ️ επαληθεύουν το μέγιστο ρεύμα εισροής και τη διάρκεια σε σχέση με αυτή την κατάταξηΕπαναλαμβανόμενα γεγονότα εισόδου στο όριο της ονομαστικής ικανότητας μειώνουν τη διάρκεια ζωής του SSR μέσω της σωρευτικής θερμικής πίεσης στο στοιχείο διακόπτη εξόδου.
