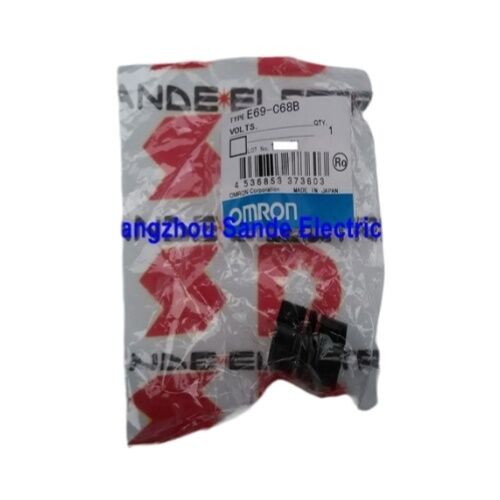

Omron E69-C68B Σύνδεση άξονα για περιστροφικούς κωδικοποιητές

Αριθμός μέρους:E69-C68B

Παρασκευαστής:Ομρόν

Σειρά:Ε69

Τύπος:Σύνδεση άξονα ∆ιαφορετική διάμετρος άκρου

Ανεπιθύμητες:6 mm × 8 mm

Υλικό:ΠΕΒΤ ενισχυμένο με γυαλί + θήκη από χαλκό

Συμμόρφωση:RoHS

Το να τοποθετηθεί ένας περιστρεφόμενος κωδικοποιητής καθαρά σε έναν άξονα μηχανής ακούγεται απλό μέχρι η διάμετρος του άξονα να μην ταιριάζει.Omron E69-C68Bείναι η ζεύξη που λύνει ακριβώς αυτό το πρόβλημα: ένα ειδικά σχεδιασμένο αξεσουάρ ζεύξης άξονα από την σειρά E69 της Omron που γεφυρώνει έναΆξονας κωδικοποίησης 6 mm σε άξονα μηχανής 8 mm, επιτρέποντας στους μηχανικούς να συνδέουν τους περιστρεφόμενους κωδικοποιητές της σειράς E6 σε ένα ευρύτερο φάσμα εξοπλισμού χωρίς να καταφεύγουν σε προσαρμοστές προσαρμογής ή αυτοσχέδιες λύσεις.

Μικρός ρόλος, σημαντική λειτουργία.

Τι Κάνει Αυτή η Σύνδεση

Κάθε περιστροφικός κωδικοποιητής χρειάζεται μια μηχανική σύνδεση μεταξύ του δικού του άξονα και του περιστροφικού στοιχείου που μετρά.Είναι το συστατικό που καθορίζει αν η ανατροφοδότηση θέσης σας παραμένει καθαρή και ακριβής για χιλιάδες ώρες λειτουργίας ή εισάγει δονήσεις, ακτινική εκροή, και πρόωρη φθορά ρουχισμού κωδικοποιητή.

Το E69-C68B είναι έναΣύνδεση διαμέτρου διαφόρων άκρων, που σημαίνει ότι ένα τρύπα δέχεται τοΆξονας κωδικοποίησης 6 mmΕνώ το αντίθετο άκρο φιλοξενεί έναΆξονας κίνησης 8 mm. This asymmetric design is specifically engineered for situations where the encoder and the shaft it needs to couple with are different diameters — a common real-world scenario in retrofit installations, αναβαθμίσεις συστημάτων, ή σχέδια μηχανών πολλαπλών πηγών.

Τεχνικές προδιαγραφές

Συμβατά μοντέλα κωδικοποιητών Omron

Η συσκευή E69-C68B επικυρώνεται για χρήση με τις ακόλουθες σειρές περιστρεφόμενων κωδικοποιητών Omron:

• E6B2-C️ 40 mm διάμετρος κλιμακτικός κωδικοποιητής
• E6C2-C️ κωδικοποιητής διαμέτρου 50 mm
• E6C3-C️ κωδικοποιητής διαμέτρου 50 mm
• E6D-C∆ημοσίευση
• E6CP-A∆αρθρώσεις για την απόλυτη κωδικοποίηση
• E6C3-A∆ορυφορικά συστήματα

Εάν η εφαρμογή σας χρησιμοποιεί οποιοδήποτε από αυτά τα μοντέλα με άξονα μηχανής διαμέτρου 8 mm, το E69-C68B είναι το σωστό αξεσουάρ της Omron για τη σύνδεση.

Επιλογές Σχεδιασμού που αξίζουν κατανόησης

Σώμα από υαλο ενισχυμένη ρητίνη.Ορισμένοι μηχανικοί επιδιώκουν ενστικτωδώς μεταλλικές συνδέσεις, αλλά για εφαρμογές περιστροφικών κωδικοποιητών η ελαφριά κατασκευή ρητίνης είναι σκόπιμη.χαμηλότερη στιγμή αδράνειας, η οποία μειώνει το φορτίο περιστροφής που ασκείται στους εσωτερικούς ρουλευτές του κωδικοποιητή.Λιγότερο φορτίο ρυμουλκούμενου μεταφράζεται άμεσα σε μεγαλύτερη διάρκεια ζωής του κωδικοποιητή.

Κεραμίνια σχοινιά και στα δύο τρύπα.Οι κορυφές των βιδών αντιστέκονται σε μεταξένιες εισροές και όχι απευθείας στο πλαστικό σώμα.και διατηρεί την πρόσφυση και στα δύο άξονες χωρίς να αναπτύσσει το παιχνίδι καθώς η σύνδεση ηλικιών.

Τέσσερις M4 εξαγωνικές βίδες.Η δέσμευση με το εξατοκλειδί παρέχει ελεγχόμενη πίεση γύρω από κάθε άξονα.οι βίδες δέσμευσης διατηρούν θετικά τη σύνδεση ενάντια στην αξιωτική απόσυρση, η οποία έχει σημασία σε εφαρμογές όπου οι δονήσεις ή η εκροή του άξονα θα μπορούσαν διαφορετικά να προκαλέσουν χαλάρωση του συνδετήρα με την πάροδο του χρόνου.

Πού Χρησιμοποιείται Αυτή η Σύνδεση

Το E69-C68B εμφανίζεται όπου οι κωδικοποιητές της σειράς E6 της Omron πρέπει να συνδεθούν με εξοπλισμό με άξονες 8 mm:

Μεταγωγικές γραμμές και γραμμές επεξεργασίας υλικών∆ σύνδεση κωδικοποιητών E6B2-C ή E6C2-C με κυλινδρικούς άξονες μεταφοράς για παρακολούθηση ταχύτητας και θέσης

Μηχανήματα συσκευασίας∆ημοδότηση θέσης άξονα τροφοδοσίας όπου ο άξονας της μηχανής είναι 8 mm και ο κωδικοποιητής είναι 6 mm

Τεχνικές δοκιμές κινητήρα∙ τοποθέτηση κωδικοποιητών στους άξονες εξόδου του κινητήρα για την επαλήθευση της ταχύτητας

Συστήματα τοποθέτησης καμάρας∆ σύνδεση απόλυτων κωδικοποιητών E6CP-A με μηχανήματα επεξεργασίας για την παρακολούθηση της θέσης περιστροφικών καμάρων

Σχέδια αναβάθμισης και αναβάθμισης- αντικατάσταση φθαρμένων ή κατεστραμμένων ζεύξεων σε υφιστάμενες εγκαταστάσεις κωδικοποίησης χωρίς αλλαγή του κωδικοποιητή ή του άξονα μηχανής

Σημείωση για τις πηγές

Το E69-C68B είναι ένα τυποποιημένο στοιχείο του καταλόγου στην σειρά εξαρτημάτων κωδικοποιητών της Omron.E69-C610BΗ πλήρης οικογένεια ζεύξεων E69 καλύπτει πολλαπλούς συνδυασμούς διαμέτρου κωδικοποιητή-άξονα εντός του ίδιου προτύπου σχεδιασμού σειράς E69.

Γενικές ερωτήσεις

Ε1: Είναι το E69-C68B ένας περιστρεφόμενος κωδικοποιητής ή ένα εξαρτήμα κωδικοποιητή;

Είναι έναΣυσκευή ζεύξης άξοναΔεν είναι ο ίδιος ένας κωδικοποιητής.Ο E69-C68B έχει σχεδιαστεί για να συνδέει μηχανικά έναν περιστρεφόμενο κωδικοποιητή Omron (6 mm άξονας) σε έναν άξονα μηχανής (8 mm), έτσι ώστε ο κωδικοποιητής να μπορεί να μετρήσει την περιστροφή του συνδεδεμένου εξοπλισμούΑνήκει στην σειρά αξεσουάρ E69 της Omron.

Ε2: Ποια πλευρά της ζεύξης συνδέεται με τον κωδικοποιητή και ποια με τον άξονα του μηχανήματος;

Η6 mm διάτρηση συνδέεται με τον άξονα κωδικοποίησης, και το8 mm διάτρηση συνδέεται με το μηχάνημα ή τον άξονα κίνησηςΟι δύο άκρες στερεώνονται με έξιγωνες βίδες M4 που σφίγγονται με έξαξο κλειδί μετά την ευθυγράμμιση.

Ε3: Γιατί το σώμα ζεύξης είναι κατασκευασμένο από ρητίνη και όχι από μέταλλο;

Η κατασκευή από ρητίνη PBT ενισχυμένη με γυαλί διατηρεί το ζεύγος ελαφρύ, γεγονός που ελαχιστοποιεί τη στιγμή αδράνειας και μειώνει το μηχανικό φορτίο στα εσωτερικά ρουλεμάν του κωδικοποιητή.Αυτό επεκτείνει τη διάρκεια ζωής του κωδικοποιητήΟι μεταξένιες βουσιές σε κάθε τρύπα παρέχουν την αντοχή του σφραγίσματος εκεί που πραγματικά χρειάζεται, χωρίς να προσθέτουν περιττή μάζα στο περιστρεφόμενο σύνολο.

Ε4: Μπορεί το E69-C68B να χρησιμοποιηθεί με άλλους κωδικοποιητές Omron εκτός από αυτούς που αναφέρονται;

Ο πίνακας συμβατότητας της Omron επικυρώνει ειδικά το E69-C68B για τα μοντέλα κωδικοποιητών E6B2-C, E6C2-C, E6C3-C, E6D-C, E6CP-A και E6C3-A.Χρήση του με κωδικοποιητές εκτός αυτής της λίστας δεν συνιστάται εκτός εάν η διάμετρος του άξονα, γεωμετρία φλάντζας και διάταξη τοποθέτησης έχουν επιβεβαιωθεί ανεξάρτητα ότι είναι συμβατές.

Ε5: Ποια είναι η διαφορά μεταξύ του E69-C68B και του E69-C610B;

Και οι δύο είναι ζευγάρια διαμέτρου διαφορετικού άκρου στη σειρά E69.E69-C68Bσυνδέει έναν άξονα κωδικοποίησης 6 mm με ένα8 χιλιοστάΟ άξονας μηχανής.E69-C610Bσυνδέει έναν άξονα κωδικοποίησης 6 mm με έναν10 χιλιοστάΕπιλέξτε το μοντέλο που ταιριάζει στην πραγματική διάμετρο του άξονα της μηχανής σας.
