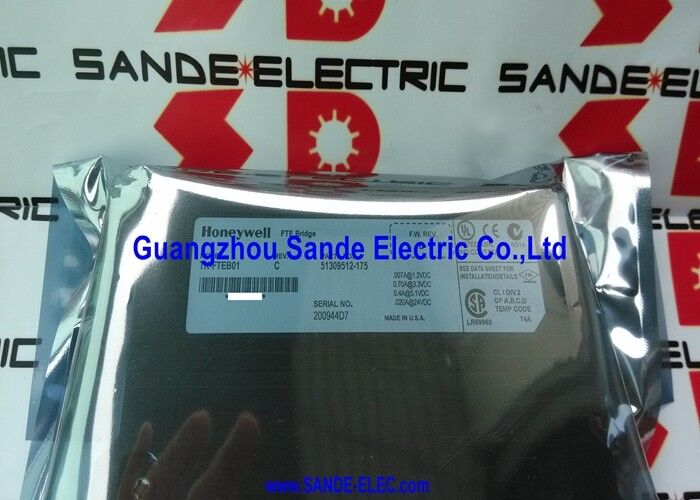

Μονάδα επανεξάρτησης τροφοδοσίας ενέργειας Honeywell TK-FTEB01 ODM

Χάνιγουελ TK-FTEB01 ∙ ∙ Μονάδα Γέφυρας Ηλεκτρονικού Δικτύου Αντιδράσεως Λάθους ∙ 51309512-175 / 100Mbps / Experion PKS / Class I Div 2

Επικαιροποίηση της τεχνολογίας για τη διασύνδεση

Το TK-FTEB01 είναι η μονάδα γέφυρας Ethernet αντοχής σε σφάλματα για την πλατφόρμα κατανεμημένου ελέγχου Experion PKS (Process Knowledge System) της Honeywell.Το FTE Fault Tolerant Ethernet είναι η ιδιόκτητη υλοποίηση του Ethernet της Honeywell για τον έλεγχο διαδικασιών, σχεδιασμένα για τις απαιτήσεις συνεχούς διαθεσιμότητας βιομηχανικών εγκαταστάσεων όπου μια διακοπή δικτύου σημαίνει διακοπή της διαδικασίας.

Στην αρχιτεκτονική Experion, το TK-FTEB01 λειτουργεί ως γέφυρα Ethernet μεταξύ του πλαισίου I/O του Experion LS και της ραχοκοκαλιάς του δικτύου FTE.Συνδέει τις ενότητες I/O στο πλαίσιο με το δίκτυο ελέγχου Experion σε όλο το εργοστάσιο, μεταφέροντας δεδομένα Ε/Υ μεταξύ των συσκευών πεδίου και των ελεγκτών C200/C300.Η τοπολογία FTE με μονάδες γέφυρας υποστηρίζει περιττές διαδρομές δικτύου ∙ μια απλή βλάβη καλωδίου ή διακόπτη δεν απομονώνει το πλαίσιο Ε/Υ από τον ελεγκτή.

Η διπλή πλατιά μορφή πλαισίου καταλαμβάνει δύο παρακείμενες θέσεις σλοτ στο πλαισίο I/O του Experion LS. Ο δείκτης συσκευών FTE (προσαρμόσιμος 0 ̇9 ή 00 ̇90) αναθέτει σε κάθε ενότητα γέφυρας τη διεύθυνση δικτύου της,που επιτρέπει στο σύστημα Experion να εντοπίζει και να επικοινωνεί με κάθε πλαισίωμα ανεξάρτητα στο δίκτυο FTE.

Βασικές προδιαγραφές

Πιστοποίηση κατηγορίας Ι Διεύθυνση 2

Το TK-FTEB01 φέρει έγκριση κατηγορίας I διαίρεσης 2 ομάδας A, B, C, D με κωδικό θερμοκρασίας T4.Αυτό πιστοποιεί τη μονάδα για εγκατάσταση σε τοποθεσίες όπου μπορεί να υπάρχουν εύφλεκτα αέρια ή ατμοί υπό μη φυσιολογικές συνθήκες, χημικές εγκαταστάσεις, υπεράκτιες πλατφόρμες και παρόμοιες διαβαθμισμένες περιοχές όπου το σύστημα ελέγχου Experion επεκτείνεται σε επικίνδυνες ζώνες.Κώδικας θερμοκρασίας T4 περιορίζει την επιφανειακή θερμοκρασία της μονάδας σε 135°C κατ' ανώτατο όριο, εντός της θερμοκρασίας αυτόματης ανάφλεξης των σχετικών ομάδων αερίων.

Γενικές ερωτήσεις

Ερώτηση 1: Τι είναι το ελαττωματικό Ethernet (FTE) και πώς διαφέρει από το τυποποιημένο Ethernet;

Το FTE είναι η καθοριστική, περιττή εφαρμογή Ethernet της Honeywell για τον έλεγχο διαδικασιών.περιττές διαδρομές δικτύουΤο TK-FTEB01 παρέχει τη φυσική και δικτυακή διεπαφή για τη σύνδεση του πλαισίου I/O του Experion LS σε αυτό το δίκτυο FTE.

Ε2: Πόσες μονάδες TK-FTEB01 μπορεί να υποστηρίξει ένα σύστημα Experion PKS;

Κάθε πλαίσιο Ε/Υ σε μια διαμόρφωση Experion LS χρησιμοποιεί ένα TK-FTEB01. Ο Δείκτης Συσκευών FTE (0?? 9 ή 00?? 90 ανάλογα με τη διαμόρφωση δικτύου) προσδιορίζει κάθε γέφυρα στο δίκτυο FTE.Ο μέγιστος αριθμός συσκευών FTE σε ένα τμήμα δικτύου εξαρτάται από τη διαμόρφωση συστήματος Experion PKS και τις παραμέτρους σχεδιασμού δικτύου στην τεκμηρίωση Experion..

Ε3: Η TK-FTEB01 έχει διακοπεί. Πώς προμηθεύεται μια αντικατάσταση;

Μέσα από την αγορά ανταλλαγής PKS της Honeywell Experion ∆ εμπόρους εξαρτημάτων DCS, ελεγχόμενους προμηθευτές πλεονάσματος και εξουσιοδοτημένους παρόχους υπηρεσιών της Honeywell.Ο αριθμός εναλλακτικού εξαρτήματος 51309512-175 εμφανίζεται με συνέπεια στις ετικέτες των ενσωματωμένων και μπορεί να χρησιμοποιηθεί για τον εντοπισμό του αποθέματοςΗ τρέχουσα αντίστοιχη ή διάδοχος μονάδα της Honeywell για αυτή τη λειτουργία θα πρέπει να επιβεβαιωθεί με την τεχνική υποστήριξη της Honeywell για νέες κατασκευές συστήματος.

Ε4: Τι καθορίζει ο δείκτης συσκευής FTE στο TK-FTEB01;

Ο δείκτης συσκευής FTE αναθέτει τη διεύθυνση δικτύου της μονάδας γέφυρας στο δίκτυο FTE. Κάθε TK-FTEB01 στο σύστημα πρέπει να έχει μοναδική τιμή δείκτη.Το εργαλείο διαμόρφωσης Experion PKS χρησιμοποιεί αυτόν τον δείκτη για τον εντοπισμό και την επικοινωνία με κάθε πλαισίωμα I/OΟ δείκτης ρυθμίζεται στη μονάδα χρησιμοποιώντας έναν διακόπτη υλικού ή ένα jumper για να επιβεβαιώσετε την ορθή ρύθμιση έναντι της τοπολογίας δικτύου του συστήματος Experion πριν από την εγκατάσταση.

Ε5: Η αντικατάσταση ενός TK-FTEB01 απαιτεί αλλαγές στη διαμόρφωση του συστήματος Experion;

Εάν η μονάδα αντικατάστασης έχει οριστεί στον ίδιο δείκτη συσκευής FTE με την αρχική, και η τοπολογία δικτύου FTE είναι αμετάβλητη, το σύστημα Experion αναγνωρίζει την αντικατάσταση ως την ίδια μονάδα γέφυρας.Η διαμόρφωση του πλαισίου Ε/Υ και η ανάθεση των μονάδων διατηρούνται σε επίπεδο ελεγκτή και δεν επηρεάζονται από την αντικατάσταση της μονάδας γέφυρας.
