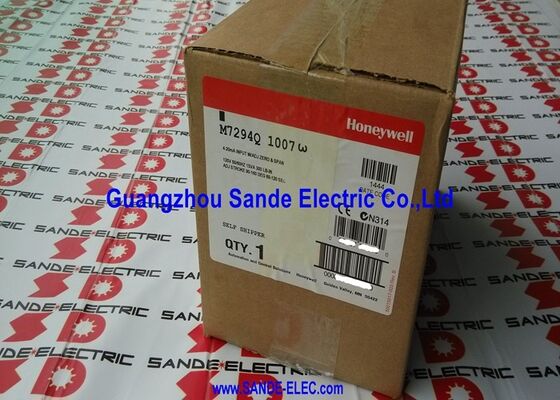

Εναλλακτικός συνδυασμός των δύο τύπων:

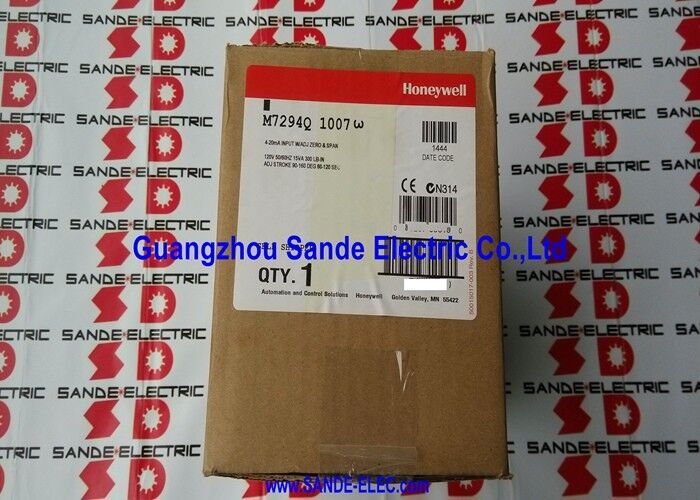

Honeywell M7294Q1007 | Κινητήρας ενεργοποιητή χωρίς ελατήριο Modutrol IV — 300 lb-in / 120 VAC / 4–20 mA / 60s / NEMA 3 / Διπλός άξονας

Ροπή 300 lb-in, έλεγχος ακριβείας 4–20 mA

Το Honeywell M7294Q1007 είναι η παραλλαγή 300 lb-in χωρίς ελατήριο επιστροφής από την οικογένεια κινητήρων ενεργοποιητών Series 72 Modutrol IV — το μέλος υψηλής ροπής της σειράς Series 72, σχεδιασμένο για απαιτητικές εφαρμογές αποσβεστήρα και βαλβίδων όπου πρέπει να ξεπεραστεί σημαντική μηχανική αντίσταση και απαιτείται ακριβής αναλογική τοποθέτηση.

Ο ενεργοποιητής Modutrol IV δέχεται ένα σήμα ρεύματος 4–20 mA από έναν ηλεκτρονικό ελεγκτή και τοποθετεί τον αποσβεστήρα ή τη βαλβίδα σε οποιοδήποτε σημείο μεταξύ πλήρως ανοιχτού και πλήρως κλειστού, ανάλογα με την τιμή του σήματος. Στα 4 mA ο ενεργοποιητής οδηγεί στο ένα άκρο της διαδρομής του. στα 20mA οδηγεί στο άλλο? Οι ενδιάμεσες τιμές ρεύματος τοποθετούν τον άξονα στην αντίστοιχη αναλογική γωνία. Το ρυθμιζόμενο μηδέν και το άνοιγμα επιτρέπουν τη βαθμονόμηση του εύρους σήματος ώστε να ταιριάζει με την έξοδο του ελεγκτή και τις φυσικές απαιτήσεις της βαλβίδας ή του αποσβεστήρα — οι θέσεις έναρξης και λήξης της διαδρομής μπορούν να ρυθμιστούν ανεξάρτητα για να επιτευχθεί η σωστή απόκριση για την εφαρμογή.

Ως κινητήρας επιστροφής χωρίς ελατήριο, ο M7294Q1007 διατηρεί την τελευταία του εντολή όταν διακόπτεται η τροφοδοσία — ο άξονας εξόδου δεν μετακινείται αυτόματα σε ασφαλή θέση. Αυτή είναι η σωστή επιλογή για εφαρμογές όπου ο αποσβεστήρας ή η βαλβίδα πρέπει να διατηρήσει την τελευταία του θέση κατά τη διάρκεια μιας διακοπής ρεύματος — για παράδειγμα, σε ένα σύστημα παροχής αέρα όπου η βαλβίδα που κλείνει με απώλεια ισχύος θα διακόψει την κρίσιμη ροή αέρα. Για εφαρμογές όπου ο ενεργοποιητής πρέπει να μετακινηθεί σε μια καθορισμένη ασφαλή θέση (πλήρως ανοιχτός ή πλήρως κλειστός) σε περίπτωση απώλειας ισχύος, καθορίζονται οι παραλλαγές επιστροφής ελατηρίου της Σειράς 72.

Το ενσωματωμένο κουτί διακλάδωσης παρέχει προστασία από τις καιρικές συνθήκες NEMA 3 όταν ο κινητήρας είναι τοποθετημένος σε όρθια θέση — αντίσταση στη βροχή και προστασία στερεών αντικειμένων για υπαίθριες ή ημιεκτεθειμένες εγκαταστάσεις εξοπλισμού HVAC. Ένας εργοστασιακά εγκατεστημένος μετασχηματιστής μετατρέπει την παροχή 120 VAC στα 24 VAC από τα οποία λειτουργούν εσωτερικά ο κινητήρας και το κύκλωμα ελέγχου του.

Βασικές Προδιαγραφές

Ρυθμιζόμενη διαδρομή και μηδέν/εύρος — Ευελιξία θέσης σε λειτουργία

Το M7294Q1007 παρέχει τρεις ρυθμιζόμενες παραμέτρους που επιτρέπουν την ακριβή θέση σε λειτουργία για να ταιριάζει με τη συγκεκριμένη εγκατάσταση αποσβεστήρα ή βαλβίδας:

Ρύθμιση διαδρομής (90–160°):Ρυθμίζει τη συνολική γωνιακή διαδρομή του άξονα εξόδου. Αντιστοιχίστε στις απαιτήσεις μηχανικής διαδρομής του αποσβεστήρα ή της βαλβίδας.

Μηδενική (έναρξη) προσαρμογή:Ρυθμίζει τη θέση του άξονα στην εντολή 4mA (έναρξη εύρους σήματος) — ευθυγραμμίζει τη φυσική ανοικτή ή κλειστή θέση με το σήμα μηδέν.

Προσαρμογή εύρους:Ρυθμίζει τη θέση του άξονα στην εντολή 20 mA (πλήρης κλίμακα) — διασφαλίζει ότι η διαδρομή της πλήρους βαλβίδας ή του αποσβεστήρα αντιστοιχεί στην πλήρη περιοχή σήματος 4–20 mA.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ των κινητήρων M7294Q1007 και της σειράς M7284 Modutrol IV;

Η σειρά M7294 και η σειρά M7284 είναι και οι δύο κινητήρες Modutrol IV χωρίς ελατήριο επιστροφής. Η σειρά M7284 λειτουργεί απευθείας από 24VAC χωρίς εσωτερικό μετασχηματιστή. η σειρά M7294 περιλαμβάνει έναν εργοστασιακά εγκατεστημένο μετασχηματιστή κατεβάσματος για απευθείας σύνδεση 120 VAC. Το M7294Q1007 λαμβάνει συγκεκριμένα είσοδο 120 VAC και τη μετατρέπει εσωτερικά σε 24 VAC για τον κινητήρα και τα ηλεκτρονικά ελέγχου. Για εγκαταστάσεις 24 VAC, καθορίζεται το ισοδύναμο M7284.

Ε2: Μπορεί το M7294Q1007 να χρησιμοποιηθεί για τον έλεγχο μιας βαλβίδας σε κανονικά ανοιχτή θέση σε περίπτωση διακοπής ρεύματος;

Ως κινητήρας επιστροφής χωρίς ελατήριο, το M7294Q1007 διατηρεί την τελευταία του θέση στην απώλεια ισχύος — δεν μπορεί να οδηγήσει αυτόματα στο άνοιγμα ή το κλείσιμο. Για να επιτευχθεί μια κανονικά ανοιχτή θέση αστοχίας, οι παραλλαγές επιστροφής ελατηρίου (σειρά M7282, M7285, M7286) είναι η σωστή επιλογή. Οι κινητήρες επιστροφής ελατηρίου οδηγούν σε μια καθορισμένη θέση στο τέλος της διαδρομής όταν αφαιρείται η ισχύς, μέσω ενός ενσωματωμένου μηχανισμού ελατηρίου.

Ε3: Για ποιες εφαρμογές HVAC και διεργασιών είναι κατάλληλη η ροπή 300 lb-in;

Τα 300 lb-in ροπής ταιριάζουν σε μεγάλους εμπορικούς αποσβεστήρες HVAC (συνήθως 50 ft² και άνω για αποσβεστήρες μεσαίας διαρροής), μεγάλες βαλβίδες πεταλούδας, βαλβίδες ελέγχου ανεξάρτητες από την πίεση με υψηλές απαιτήσεις δύναμης ενεργοποίησης και εφαρμογές ελέγχου διεργασίας με σημαντική μηχανική τριβή ή δυνάμεις που προκαλούνται από τη ροή στο δίσκο της βαλβίδας. Για μικρότερους αποσβεστήρες (κάτω από 25 ft²), οι παραλλαγές Modutrol IV με χαμηλότερη ροπή μειώνουν το κόστος και ενδέχεται να παρέχουν ταχύτερη απόκριση.

Ε4: Οι 2 βοηθητικοί διακόπτες του M7294Q1007 έχουν ρυθμιστεί εργοστασιακά σε συγκεκριμένες θέσεις;

Τα έκκεντρα του βοηθητικού διακόπτη είναι ρυθμιζόμενα στο πεδίο. Κάθε διακόπτης έχει ένα έκκεντρο που μπορεί να ρυθμιστεί ώστε να ενεργοποιεί τον διακόπτη σε οποιοδήποτε σημείο του εύρους διαδρομής του κινητήρα. Αυτό επιτρέπει στους βοηθητικούς διακόπτες να σηματοδοτούν απομακρυσμένες θέσεις σε έναν ελεγκτή, γρανάζι διακοπτών διασύνδεσης ή ένα σύστημα διαχείρισης κτιρίου — για παράδειγμα, σηματοδότηση όταν ο αποσβεστήρας είναι ανοιχτός πέρα ​​από μια ελάχιστη θέση αερισμού ή όταν η βαλβίδα έχει κλείσει πλήρως.

Ε5: Από πού προέρχεται το M7294Q1007;

Μέσω του δικτύου διανομής ελέγχων κτιρίων της Honeywell — διανομείς HVAC/ελέγχων, προμηθευτές αυτοματισμού κτιρίων και η διαδικασία ελέγχει το aftermarket. Η οικογένεια κινητήρων Modutrol IV Series 72 είναι μια μακροχρόνια σειρά προϊόντων με ευρεία κάλυψη διανομέα. Το M7294Q1007 είναι ένα ενεργό (μη καταργημένο) προϊόν και διατίθεται μέσω τυπικών καναλιών διανομής της Honeywell.
