Πλατφόρμες ευφυής χρήσης IC200UEX736-D IC200UEX736D IC2OOUEX736-D

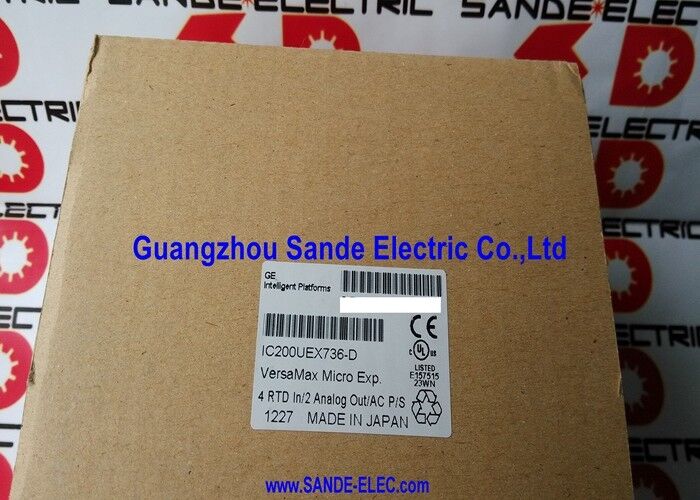

GE Fanuc IC200UEX736-D∙ VersaMax Micro RTD Expansion Module Pt100 / -100 έως +600°C / 2/3-Wire / 2 Αναλογικές εξόδους / Επεξεργασία D

ΕΑΤ και επέκταση της αναλογικής παραγωγής σε μία μικρομονάδα VersaMax

Το IC200UEX736-D είναι η μονάδα επέκτασης RTD για την πλατφόρμα VersaMax Micro PLC, providing Pt100 resistance temperature detector (RTD) measurement capability alongside two analogue outputs — all in the compact snap-on expansion module format that characterises the VersaMax Micro range.

Οι αισθητήρες RTD Pt100 αποτελούν το πρότυπο για τη μέτρηση της θερμοκρασίας βιομηχανικής διαδικασίας που βρίσκεται σε κάθε τομέα, από την επεξεργασία τροφίμων έως τις χημικές εγκαταστάσεις και τα συστήματα HVAC.Η ονομασία Pt100 σημαίνει ότι ο αισθητήρας έχει ονομαστική αντίσταση 100 Ω σε θερμοκρασία 0 °C.Το IC200UEX736-D διαβάζει αυτή την αλλαγή αντίστασης και τη μετατρέπει σε τιμή θερμοκρασίας προσβάσιμη στο πρόγραμμα VersaMax Micro PLC.

Το εύρος θερμοκρασίας που καλύπτεται από -100°C έως +600°C καλύπτει τις περισσότερες τυπικές απαιτήσεις μέτρησης θερμοκρασίας βιομηχανικής διαδικασίας.Παρακολούθηση κρυογενών διεργασιώνΟι εφαρμογές υψηλής θερμοκρασίας, όπως η παρακολούθηση του φούρνου, οι διαδικασίες θερμικής επεξεργασίας, ηκαι οι θερμοκρασίες του συστήματος ατμού καλύπτονται προς το ανώτερο άκρο του εύρους.

Οι εξόδοι τάσης οδηγούν τις εισόδους αναλογικών ρυθμιστικών σημείων στους ελεγκτές ταχύτητας, τις εισόδους ρυθμιστικών σημείων θερμοκρασίας στους αναλογικούς θερμαντήρες,ή οποιαδήποτε συσκευή επεξεργασίας εισόδου τάσηςΗ ισχύς εξόδου (συνήθως 4·20mA) εξυπηρετεί τις τυποποιημένες βιομηχανικές συσκευές κυκλώματος ∙ αναλογικές βαλβίδες, κινητήρες μεταβλητής ταχύτηταςκαι πομπός διεργασίας, όπου η ανοσία του κυκλώματος ρεύματος σε σφάλματα αντίστασης καλωδίου παρέχει αξιόπιστη μετάδοση σήματος σε μεγαλύτερες αποστάσεις καλωδίωσης.

Βασικές προδιαγραφές

RTD Διοχέτευση ∆ύο σύρματα έναντι τριών

Το IC200UEX736-D υποστηρίζει τόσο 2-σύρματες όσο και 3-σύρματες συνδέσεις Pt100 RTD:

Δύο καλώδια:Ο αισθητήρας συνδέεται μέσω δύο καλωδίων. Η αντίσταση του καλωδίου προστίθεται απευθείας στην μετρούμενη αντίσταση του αισθητήρα, εισάγοντας ένα σφάλμα ανάγνωσης θερμοκρασίας ανάλογο με το μήκος του καλωδίου και την αντίσταση.Κατάλληλο για σύντομες διαδρομές καλωδίων όπου οι απαιτήσεις ακρίβειας των μετρήσεων επιτρέπουν αυτό το σφάλμα.

3 καλώδια:Ένα τρίτο καλώδιο επιτρέπει στη μονάδα να μετρά και να αντισταθμίζει την αντίσταση του καλωδίου.και η μονάδα αφαιρεί αυτό από τη μέτρηση της συνολικής αντίστασηςΑυτό μειώνει δραματικά το σφάλμα της αντίστασης του καλωδίου, καθιστώντας το 3-σύρμα κατάλληλο για μεγαλύτερες διαδρομές καλωδίου όπου το 2-σύρμα θα εισήγαγε απαράδεκτη μετατόπιση ανάγνωσης θερμοκρασίας.

Γενικές ερωτήσεις

Ερώτηση 1: Πόσες μονάδες IC200UEX736-D μπορούν να συνδεθούν σε ένα VersaMax Micro PLC;

Η πλατφόρμα VersaMax Micro υποστηρίζει ένα μέγιστο σύνολο 4 ενότητες επέκτασης.,Προγραμματίστε τη διαμόρφωση επέκτασης εντός αυτού του ορίου πριν καθορίσετε πολλούς τύπους μονάδων επέκτασης.

Ε2: Ποια ακρίβεια Pt100 παρέχει το IC200UEX736-D;

Η ακρίβεια της μέτρησης RTD Pt100 στην πράξη εξαρτάται από την ανάλυση του ADC της μονάδας, την τάξη RTD (DIN τάξη A ή B) και την ποιότητα του καλωδίου.Η επιλογή καλωδίωσης 3 καλωδίων εξαλείφει το σφάλμα αντίστασης καλωδίουΧρησιμοποιήστε αισθητήρες κλάσης Α Pt100 και καλωδίωση 3 καλωδίων για τη μεγαλύτερη ακρίβεια σε απαιτητικές εφαρμογές μέτρησης θερμοκρασίας.

Ε3: Μπορεί το IC200UEX736-D να μετρήσει RTD Pt1000 ή Ni100 ή μόνο Pt100;

Το IC200UEX736-D έχει καθοριστεί για αισθητήρες RTD Pt100. Τα RTD Pt1000 και Ni100 έχουν διαφορετικά χαρακτηριστικά αντίστασης και δεν είναι συμβατά με μια μονάδα βαθμονωμένη για Pt100.Για Pt1000 ή άλλους τύπους RTD, ελέγξτε εάν η πλατφόρμα VersaMax Micro προσφέρει εναλλακτική ενότητα επέκτασης που υποστηρίζει τον απαιτούμενο τύπο αισθητήρα.

Ε4: Ποιο καλώδιο σύνδεσης απαιτείται για την σύνδεση του IC200UEX736-D με τον VersaMax Micro PLC;

Οι ενότητες επέκτασης VersaMax Micro συνδέονται με τη βάση μονάδας PLC μέσω ενός μικρού καλωδίου επέκτασης που περιλαμβάνεται με τη μονάδα (συνήθως IC200CBL501 ή ισοδύναμο).Το καλώδιο συνδέει τη μονάδα επέκτασης με την τελευταία μονάδα στην αλυσίδα επέκτασης ή απευθείας στην πύλη επέκτασης του βασικού PLCΕπιβεβαιώστε τον αριθμό τμήματος καλωδίου από την τεκμηρίωση της μονάδας.

Ε5: Από πού προέρχεται το IC200UEX736-D;

Μέσω της εταιρείας εφοδιασμού προϊόντων Automation Solutions της Emerson (πρώην GE Fanuc) και μέσω της λιανικής ανταλλαγής VersaMax Micro, διανομείς βιομηχανικών αυτοματισμών και ελεγχόμενους προμηθευτές πλεονάσματος.Η αναθεώρηση -D προσδιορίζει την γενιά υλικού; επιβεβαιώστε την αναθεώρηση D ειδικά από την εγκατεστημένη μονάδα, εάν απαιτείται αντιστοίχιση αναθεώρησης για πιστοποιημένη αντικατάσταση εγκατάστασης.
