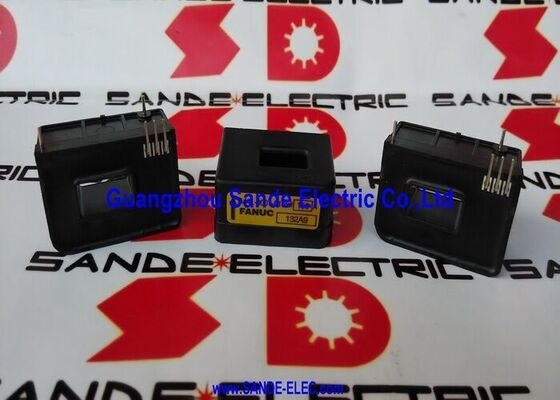

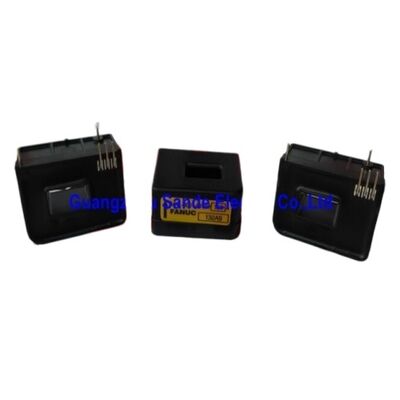

Αμοιβαίος επαγωγέας FANUC A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

FANUC A44L-0001-0165#150A | Αισθητήρας ρεύματος (πηνίο) — 150A / Ανιχνευτής ρεύματος για ενισχυτές Servo και Spindle

Ρεύμα κινητήρα — Μετράται εδώ, ελέγχεται παντού

Ο A44L-0001-0165#150A είναι ο αισθητήρας ρεύματος 150A της FANUC — ο ανιχνευτής τύπου πηνίου που μετρά το πραγματικό ρεύμα φάσης κινητήρα που ρέει σε έναν σερβομηχανισμό ή ενισχυτή άξονα FANUC. Το επίθημα #150A καθορίζει την ονομαστική τιμή ρεύματος: αυτός ο αισθητήρας έχει σχεδιαστεί για να μετρά με ακρίβεια ρεύματα έως και 150A RMS, που αντιστοιχεί στο τρέχον εύρος συγκεκριμένων κατηγοριών ενισχυτών σερβομηχανισμού ή ατράκτου που απαιτούν αυτόν τον αισθητήρα.

Σε ένα σύστημα σερβομηχανικής ή ατράκτου FANUC, ο έλεγχος ρεύματος κλειστού βρόχου της μονάδας εξαρτάται από την ακριβή μέτρηση του ρεύματος του κινητήρα σε πραγματικό χρόνο. Ο αισθητήρας ρεύματος βρίσκεται στο κύκλωμα ισχύος — τα καλώδια φάσης του κινητήρα περνούν μέσα από τον δακτυλιοειδές πυρήνα του αισθητήρα και ο αισθητήρας εξάγει ένα αναλογικό σήμα στο κύκλωμα ανάδρασης ρεύματος της μονάδας. Αυτό το σήμα λέει στον ενισχυτή πόσο ακριβώς ρεύμα ρέει στον κινητήρα κάθε στιγμή. Ο αλγόριθμος ελέγχου σερβομηχανισμού χρησιμοποιεί αυτή τη μέτρηση για τη ρύθμιση της ροπής με την ακρίβεια που απαιτείται για την κίνηση του άξονα CNC και τον έλεγχο της ταχύτητας του άξονα.

Εάν ο αισθητήρας ρεύματος αποτύχει ή διαβάζει λανθασμένα, ο ενισχυτής δεν μπορεί να κλείσει σωστά τον βρόχο ελέγχου ρεύματος. Το αποτέλεσμα είναι συνήθως ένας συναγερμός υπερέντασης — η μονάδα δίσκου είτε ενεργοποιείται σε ένδειξη ψευδούς ρεύματος που εμφανίζεται ως υπερένταση, είτε το πραγματικό ρεύμα γίνεται μη ρυθμιζόμενο και πραγματικά υπερένταση. Η λειτουργία αστοχίας εξαρτάται από το αν ο αισθητήρας δείχνει μηδέν (αστοχία ανοιχτού κυκλώματος) ή μια ακανόνιστη τιμή.

Βασικές Προδιαγραφές

Επιλέγοντας τη σωστή τρέχουσα βαθμολογία

Το επίθημα #150A δεν είναι αυθαίρετο — η τρέχουσα βαθμολογία πρέπει να ταιριάζει με τη συγκεκριμένη μονάδα ενισχυτή που εξυπηρετεί ο αισθητήρας. Κάθε μοντέλο σερβομηχανισμού και ενισχυτή ατράκτου FANUC έχει καθορισμένη ονομαστική τιμή ρεύματος και ο αισθητήρας ρεύματος πρέπει να καθοριστεί για αυτήν την ονομαστική τιμή. Ένας αισθητήρας με ονομαστική τιμή κάτω από την έξοδο ρεύματος αιχμής του ενισχυτή μπορεί να κορεσθεί ή να καταστραφεί. Ένας αισθητήρας σημαντικά υψηλότερος από το πραγματικό ρεύμα παρέχει αναλογικά λιγότερη ανάλυση σήματος.

Διαθέσιμες αξιολογήσεις στο οικογενειακό κάλυμμα A44L-0001-0165: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A και 600A. Επιβεβαιώστε την απαιτούμενη βαθμολογία από το εγχειρίδιο συντήρησης του ενισχυτή FANUC ή από την ετικέτα στον εγκατεστημένο αισθητήρα πριν παραγγείλετε αντικατάσταση.

FAQ

Ε1: Πώς διαγιγνώσκεται ένας αποτυχημένος αισθητήρας ρεύματος σε ένα σύστημα μετάδοσης κίνησης FANUC;

Ένας αποτυχημένος αισθητήρας ρεύματος συνήθως παράγει έναν συναγερμό υπερέντασης που εμφανίζεται αμέσως κατά την ενεργοποίηση της μονάδας — προτού μπορέσει πραγματικά να διαρρεύσει σημαντικό ρεύμα — ή παράγει έναν άξονα/άξονα που λειτουργεί ακανόνιστα και δεν μπορεί να συγκρατήσει την ταχύτητα. Επιθεωρήστε σωματικά τον αισθητήρα για ρωγμές, σημάδια εγκαυμάτων ή μηχανική βλάβη. Αντικαταστήστε με έναν γνωστό-καλό αισθητήρα ίδιας ισχύος με την οριστική δοκιμή. Εάν ο συναγερμός υπερέντασης διαγραφεί με τον αισθητήρα αντικατάστασης, το πρωτότυπο έχει αποτύχει.

Ε2: Μπορεί το A44L-0001-0165#150A να αντικατασταθεί με έναν αισθητήρα διαφορετικής ονομαστικής ισχύος;

Όχι. Η τρέχουσα βαθμολογία πρέπει να ταιριάζει με τις προδιαγραφές του ενισχυτή. Ένας αισθητήρας 200Α σε θέση ενισχυτή 150Α θα λειτουργούσε σε μειωμένο επίπεδο σήματος και ενδέχεται να μην παρέχει επαρκή ανάλυση ανάδρασης. Ένας αισθητήρας 100Α σε θέση ενισχυτή 150Α θα κορεστεί στο ρεύμα αιχμής του ενισχυτή. Χρησιμοποιείτε πάντα την ακριβή τιμή ρεύματος που καθορίζεται για τον εγκατεστημένο ενισχυτή.

Ε3: Είναι το A44L-0001-0165 αισθητήρας εφέ Hall ή μετασχηματιστής ρεύματος;

Ο A44L-0001-0165 περιγράφεται ως ανιχνευτής ρεύματος τύπου πηνίου — μορφή μετασχηματιστή ρεύματος. Το καλώδιο φάσης του κινητήρα διέρχεται μέσω του δακτυλιοειδούς πυρήνα και ο αισθητήρας εξάγει ένα αναλογικό σήμα μέσω της επαγωγής. Οι αισθητήρες ρεύματος φαινομένου Hall συνήθως περιγράφουν την έξοδό τους ως σήμα ακριβείας DC (με δυνατότητα μέτρησης ρευμάτων DC καθώς και εναλλασσόμενου ρεύματος), ενώ οι ανιχνευτές που βασίζονται σε μετασχηματιστή μετρούν το ρεύμα κινητήρα εναλλασσόμενου ρεύματος — κατάλληλο για το ρεύμα φάσης του κινητήρα εναλλασσόμενου ρεύματος στους σερβομηχανισμούς και ενισχυτές ατράκτου FANUC.

Ε4: Υπάρχουν διαφορές συμβατότητας μεταξύ της σειράς A44L-0001-0165 και άλλων σειρών αισθητήρων ρεύματος FANUC;

Ναί. Η FANUC χρησιμοποιεί αρκετές τρέχουσες σειρές αισθητήρων στις γενιές των μονάδων δίσκου της. Ο A44L-0001-0165 είναι η σειρά αισθητήρων για τη συγκεκριμένη οικογένεια ενισχυτών — άλλες σειρές αισθητήρων (διαφορετικοί αριθμοί A44L) μπορεί να είναι φυσικά παρόμοιοι, αλλά έχουν διαφορετικά χαρακτηριστικά εξόδου ή διατάξεις τοποθέτησης. Επιβεβαιώστε τον πλήρη αριθμό ανταλλακτικού του εγκατεστημένου αισθητήρα πριν παραγγείλετε αντικατάσταση.

Ε5: Από πού προέρχεται το A44L-0001-0165#150A;

Μέσω της δευτερογενούς αγοράς εξαρτημάτων μετάδοσης κίνησης FANUC — αντιπρόσωποι ανταλλακτικών ενισχυτών FANUC, ειδικοί επισκευών και δοκιμασμένοι πλεονάζοντες προμηθευτές. Η σειρά A44L-0001-0165 σε πολλαπλές ονομασίες ρεύματος είναι ένα τυπικό είδος αντικατάστασης στη δευτερογενή αγορά μετάδοσης κίνησης σερβομηχανισμού και ατράκτου FANUC. Καθορίστε το επίθημα #150A — η τρέχουσα βαθμολογία καθορίζει την επιλογή.
