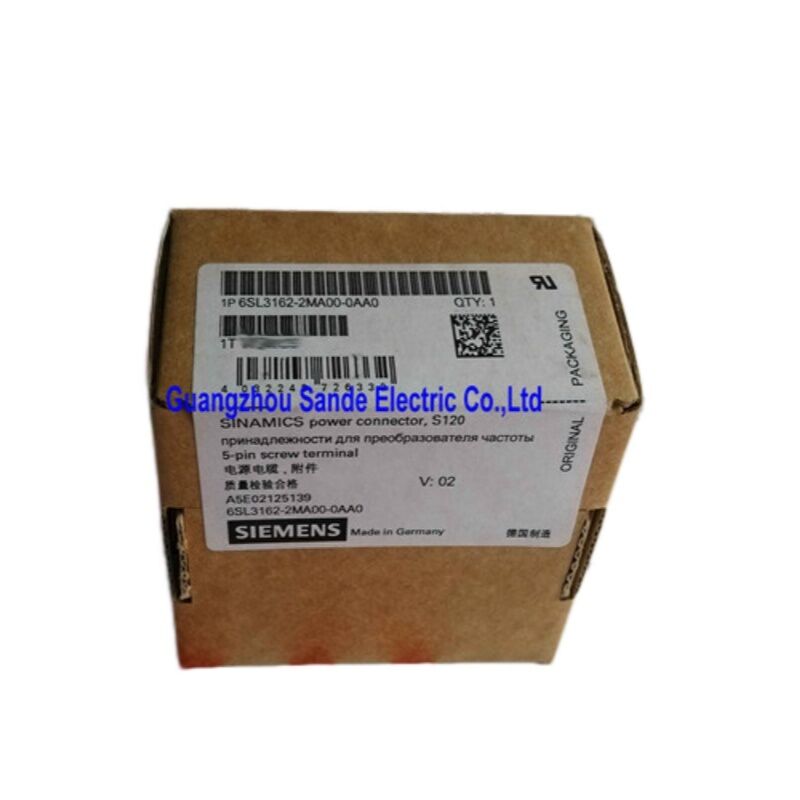

SINAMICS S120 Servo Drive Power Connector — 6SL3162-2MA00-0AA0

Η Σύνδεση που Διατηρεί τον Οδηγό σας σε Λειτουργία

Σε ένα σύστημα σερβοκινητήρα, ο σύνδεσμος τροφοδοσίας είναι εύκολο να παραβλεφθεί — μέχρι την ημέρα που θα αποτύχει. Το 6SL3162-2MA00-0AA0 είναι ένας γνήσιος σύνδεσμος τροφοδοσίας κινητήρα Siemens SINAMICS S120, ειδικά κατασκευασμένος για τη διεπαφή τροφοδοσίας DC link και κινητήρα σε μονάδες οδηγών S120 τύπου booksize και chassis. Είναι το φυσικό σημείο όπου η ελεγχόμενη ισχύς εξέρχεται από τον οδηγό και φτάνει στον κινητήρα — και η ακεραιότητά του καθορίζει άμεσα εάν ολόκληρος ο άξονας αποδίδει σύμφωνα με τις προδιαγραφές ή δημιουργεί σφάλματα.

Αυτός δεν είναι ένας γενικός βιομηχανικός σύνδεσμος με ετικέτα Siemens. Το 6SL3162-2MA00-0AA0 είναι ένα εξάρτημα σχεδιασμένο ειδικά για την πλατφόρμα S120, με γεωμετρία επαφής, ονομαστικές τιμές ρεύματος και μηχανισμούς κλειδώματος που ταιριάζουν ακριβώς με τη μηχανική και ηλεκτρική διεπαφή του οδηγού.

Τι Είναι Πράγματι το 6SL3162-2MA00-0AA0

Το 6SL3162-2MA00-0AA0 ανήκει στην οικογένεια αξεσουάρ SINAMICS S120 — συγκεκριμένα στο σετ συνδέσμων τροφοδοσίας που χρησιμοποιείται στην πλευρά εξόδου του κινητήρα των μονάδων τροφοδοσίας S120 μονού άξονα και διπλού άξονα. Παρέχει τη διεπαφή ζεύξης για τους ακροδέκτες φάσης κινητήρα U, V, W και, ανάλογα με τη διαμόρφωση, τις συνδέσεις DC bus, με ένα στιβαρό σύστημα επαφής spring-cage ή screw-clamp σχεδιασμένο να διατηρεί αξιόπιστη επαφή χαμηλής αντίστασης υπό τις συνθήκες δόνησης και θερμικού κύκλου που είναι τυπικές συνθήκες μέσα σε ένα ενεργό ερμάριο ελέγχου.

Η Siemens σχεδίασε το σύστημα συνδέσμων S120 με κλείδωμα που απαιτεί εργαλείο για την αποφυγή τυχαίας αποσύνδεσης κατά τη λειτουργία του μηχανήματος — μια κρίσιμη εκτίμηση ασφάλειας όταν το συνδεδεμένο φορτίο είναι ένας κινητήρας χωρίς ψήκτρες υπό ενεργό έλεγχο ροπής.

Τεχνικές Προδιαγραφές

• Αριθμός Εξαρτήματος: 6SL3162-2MA00-0AA0
• Συμβατές Σειρές Οδηγών: SINAMICS S120 Booksize / Chassis
• Λειτουργία: Σύνδεσμος εξόδου τροφοδοσίας κινητήρα (ακροδέκτες φάσης U/V/W)
• Τύπος Επαφής: Ακροδέκτης βιδωτής σύσφιξης / spring-cage
• Ονομαστική Τάση: Έως 690 V AC
• Ονομαστικό Ρεύμα: Σύμφωνα με την ονομαστική τιμή της μονάδας S120 (ταιριασμένο με την ικανότητα εξόδου του οδηγού)
• Διατομή Αγωγού: Συμβατό με τυπικές διατομές καλωδίων τροφοδοσίας S120
• Μηχανισμός Κλειδώματος: Θετικό κλείδωμα με εργαλείο
• Υλικό Περιβλήματος: Ενισχυμένο θερμοπλαστικό, πιστοποίηση UL 94 V-0
• Βαθμολογία IP (σε ζεύξη): IP20 σε τυπική εγκατάσταση ερμαρίου
• Συμμόρφωση: CE, αναγνωρισμένο εξάρτημα UL

Πού Χρησιμοποιείται Αυτός ο Σύνδεσμος

Το SINAMICS S120 είναι μία από τις πιο ευρέως χρησιμοποιούμενες πλατφόρμες σερβοκινητήρων και διανυσματικών οδηγών στην βιομηχανική αυτοματοποίηση παγκοσμίως. Τροφοδοτεί σερβο-άξονες σε εργαλειομηχανές, γραμμές συσκευασίας, πρέσες εκτύπωσης, μηχανήματα επεξεργασίας πλαστικών, δοκιμαστικές διατάξεις και ένα ευρύ φάσμα εξοπλισμού διαχείρισης υλικών. Η μορφή booksize του S120 — όπου πολλαπλές μονάδες μονού ή διπλού άξονα μοιράζονται ένα κοινό DC bus σε ράγα στήριξης — είναι η τυπική αρχιτεκτονική για συστήματα σερβοκινητήρων πολλαπλών αξόνων σε εφαρμογές μεσαίας έως υψηλής απόδοσης.

Σε αυτήν την αρχιτεκτονική, ο σύνδεσμος τροφοδοσίας του κινητήρα αφαιρείται και επανασυνδέεται κάθε φορά που μια μονάδα οδηγού συντηρείται, αντικαθίσταται ή αναδιαμορφώνεται το ερμάριο. Κατά τη διάρκεια της διάρκειας ζωής ενός μηχανήματος παραγωγής, αυτός ο σύνδεσμος μπορεί να αποσυνδεθεί και να επανασυνδεθεί δεκάδες φορές. Φθορά επαφής, κόπωση βιδών ακροδεκτών και καταπόνηση περιβλήματος από επαναλαμβανόμενο χειρισμό είναι όλοι πραγματικοί μηχανισμοί αστοχίας — γι' αυτό η διαθεσιμότητα ενός γνήσιου ανταλλακτικού συνδέσμου στο απόθεμα ανταλλακτικών είναι τυπική πρακτική για οποιαδήποτε ομάδα συντήρησης που λειτουργεί συστήματα S120.

Γιατί η Ποιότητα του Συνδέσμου Έχει Μεγαλύτερη Σημασία από Ό,τι Φαίνεται

Ένας αποτυχημένος σύνδεσμος τροφοδοσίας σε έναν σερβοκινητήρα δεν ανακοινώνει πάντα τον εαυτό του με έναν καθαρό κωδικό σφάλματος. Συχνότερα, η υποβάθμιση είναι σταδιακή. Αυξημένη αντίσταση επαφής σε έναν ακροδέκτη φάσης δημιουργεί ασύμμετρη θέρμανση. Αυτή η θερμότητα επιταχύνει τη διάσπαση μόνωσης στο γειτονικό καλώδιο. Ο οδηγός αρχίζει να καταγράφει διαλείποντα σφάλματα υπερβολικού ρεύματος ή ανισορροπίας φάσης που διορθώνονται κατά την επανεκκίνηση και φαίνεται να μην σχετίζονται με τον σύνδεσμο. Μέχρι να εντοπιστεί η ρίζα του προβλήματος, η τερματική σύνδεση του καλωδίου μπορεί επίσης να χρειαστεί αντικατάσταση.

Η χρήση ενός γνήσιου 6SL3162-2MA00-0AA0 εξαλείφει αυτόν τον κίνδυνο στην πηγή. Η επιμετάλλωση επαφής, η τάση ελατηρίου και η προδιαγραφή ροπής ταιριάζουν με τους δικούς της ελέγχους επικύρωσης της Siemens για τη διεπαφή S120. Οι σύνδεσμοι τρίτων με ονομαστικά παρόμοιες διαστάσεις μπορεί να ταιριάζουν — αλλά η αντίσταση επαφής, η ονομαστική ικανότητα ρεύματος και η μακροπρόθεσμη δύναμη συγκράτησης δεν είναι πάντα ισοδύναμες, και σε έναν οδηγό που μπορεί να αλλάζει εκατοντάδες αμπέρ, αυτές οι διαφορές έχουν σημασία.

Σημειώσεις Εγκατάστασης και Αντικατάστασης

Η αντικατάσταση του 6SL3162-2MA00-0AA0 είναι μια απλή διαδικασία για έναν εξειδικευμένο τεχνικό οδηγών, αλλά απαιτεί αυστηρή τήρηση της απομόνωσης ασφαλείας πριν από οποιαδήποτε εργασία. Το DC bus του S120 διατηρεί φορτίο μετά την αφαίρεση της κύριας τροφοδοσίας — επαληθεύετε πάντα ότι η τάση του DC bus έχει εκφορτιστεί σε ασφαλές επίπεδο χρησιμοποιώντας ένα βαθμονομημένο όργανο πριν αγγίξετε οποιουσδήποτε ακροδέκτες τροφοδοσίας.

Κατά την τερματισμό των καλωδίων φάσης του κινητήρα, ακολουθήστε την προδιαγραφή ροπής στην ετικέτα του συνδέσμου ή στο εγχειρίδιο εγκατάστασης υλικού του S120. Οι ακροδέκτες με ανεπαρκή ροπή είναι κύρια αιτία διαλείποντων σφαλμάτων επαφής. οι ακροδέκτες με υπερβολική ροπή κινδυνεύουν να σπάσουν το περίβλημα ή να καταστρέψουν το ένθετο σπείρωμα. Απογυμνώστε τη μόνωση του καλωδίου στο ακριβές μήκος που υποδεικνύεται για τον ακροδέκτη — υπερβολικός γυμνός αγωγός που εκτίθεται πέρα από την είσοδο του ακροδέκτη αποτελεί παραβίαση της απόστασης διαρροής σε ένα ερμάριο υψηλής τάσης.

Μετά την επανασύνδεση, επαληθεύστε την ανάθεση φάσης (ακολουθία U-V-W) σε σχέση με την πινακίδα του κινητήρα πριν ενεργοποιήσετε ξανά τον οδηγό. Η μετάθεση φάσης σε έναν σερβοκινητήρα υπό διανυσματικό έλεγχο προκαλεί άμεση αντιστροφή ροπής, η οποία σε ένα φορτωμένο σύστημα μπορεί να οδηγήσει σε μηχανική ζημιά.

Συμβατή Αναφορά Μονάδας S120

Πάντα να διασταυρώνετε με το συγκεκριμένο εγχειρίδιο εγκατάστασης υλικού (HIM) του S120 για την παραλλαγή του οδηγού σας πριν από την παραγγελία.

Συχνές Ερωτήσεις

Ε1: Με ποιους οδηγούς και μονάδες είναι συμβατό το 6SL3162-2MA00-0AA0;

Το 6SL3162-2MA00-0AA0 είναι σχεδιασμένο για τη σειρά SINAMICS S120, ειδικά για τις μονάδες τροφοδοσίας τύπου booksize και chassis που χρησιμοποιούνται σε συστήματα σερβοκινητήρων πολλαπλών αξόνων. Λειτουργεί ως σύνδεσμος εξόδου τροφοδοσίας από την πλευρά του κινητήρα που καλύπτει τους ακροδέκτες φάσης U, V και W όπου ο οδηγός συνδέεται με τον σερβοκινητήρα ή τον επαγωγικό κινητήρα. Η συμβατότητα εκτείνεται στις βασικές μονάδες S120 booksize μονού άξονα και διπλού άξονα, καθώς και στις μονάδες τροφοδοσίας τύπου PM340. Πριν από την παραγγελία, επιβεβαιώστε τη συμβατότητα ελέγχοντας το εγχειρίδιο εγκατάστασης υλικού της συγκεκριμένης μονάδας S120 σας — η Siemens δημοσιεύει την αντιστοίχιση συνδέσμων για κάθε παραλλαγή μονάδας, και η διασταύρωση διαρκεί λιγότερο από δύο λεπτά. Οι διαστάσεις του φυσικού περιβλήματος του συνδέσμου και η διάταξη των ακροδεκτών είναι τυποποιημένες σε όλο το εύρος των συμβατών μονάδων, αλλά η ονομαστική τιμή ρεύματος του καλωδίου ζεύξης πρέπει να ταιριάζει με το ονομαστικό ρεύμα εξόδου του οδηγού.

Ε2: Μπορώ να χρησιμοποιήσω έναν σύνδεσμο τρίτου κατασκευαστή ή γενικό σύνδεσμο ως υποκατάστατο του 6SL3162-2MA00-0AA0;

Φυσικά, ορισμένοι σύνδεσμοι τρίτων κατασκευαστών με αντίστοιχο βήμα ακροδεκτών και γεωμετρία περιβλήματος θα εφαρμόσουν στη διεπαφή S120. Το αν θα πρέπει να χρησιμοποιηθούν είναι διαφορετικό ζήτημα. Το 6SL3162-2MA00-0AA0 είναι ονομαστικό και επικυρωμένο για τις συγκεκριμένες ηλεκτρικές, τάσης και θερμικές συνθήκες που παράγονται από τις μονάδες οδηγών S120. Οι εναλλακτικές λύσεις μη-Siemens ποικίλλουν ευρέως στην ποιότητα επιμετάλλωσης επαφής, τη δύναμη συγκράτησης ελατηρίου και την αντίσταση στη θερμοκρασία. Σε μια εφαρμογή σερβοκινητήρα όπου ο οδηγός διαχειρίζεται δυναμοκυματικούς κύκλους φορτίου — επιταχύνοντας και επιβραδύνοντας κινητήρες επανειλημμένα κατά τη διάρκεια μιας βάρδιας — ο σύνδεσμος υπόκειται σε συνεχή θερμική καταπόνηση. Η αντίσταση επαφής ακόμη και μερικά milliohms υψηλότερη από την προδιαγραφή παράγει μετρήσιμη θερμότητα σε χιλιάδες κύκλους. Για ένα μηχάνημα που λειτουργεί συνεχή παραγωγή, η χρήση ενός επαληθευμένου γνήσιου συνδέσμου είναι η επιλογή χαμηλότερου κινδύνου και τελικά χαμηλότερου κόστους. Για μια μη κρίσιμη δοκιμαστική διάταξη ή εφαρμογή χαμηλής χρήσης, ένας ποιοτικός βιομηχανικός σύνδεσμος ακροδεκτών από έναν αξιόπιστο κατασκευαστή μπορεί να είναι αποδεκτός ως προσωρινό μέτρο, αλλά θα πρέπει να αντιμετωπίζεται ακριβώς ως τέτοιο.

Ε3: Πώς ξέρω αν ο σύνδεσμος τροφοδοσίας S120 μου χρειάζεται αντικατάσταση;

Οι πιο αξιόπιστοι δείκτες υποβάθμισης ενός συνδέσμου τροφοδοσίας κινητήρα είναι η θερμική αποχρωματισμός πάνω ή κοντά στο περίβλημα του συνδέσμου, διαλείποντα σφάλματα οδηγού που σχετίζονται με τη φάση και που διορθώνονται κατά την επανεκκίνηση χωρίς σαφή ηλεκτρική αιτία, και οποιοδήποτε σημάδι τόξου ή ανθρακοποίησης στις επαφές των ακροδεκτών. Σε μια τακτική επιθεώρηση προληπτικής συντήρησης, χρησιμοποιήστε ένα υπέρυθρο θερμόμετρο ή θερμική κάμερα στις συνδέσεις τροφοδοσίας του κινητήρα ενώ ο οδηγός βρίσκεται υπό φορτίο — μια υγιής σύνδεση λειτουργεί σε θερμοκρασία περιβάλλοντος ερμαρίου. μια υποβαθμισμένη σύνδεση δείχνει μετρήσιμη αύξηση θερμοκρασίας πάνω από τους γειτονικούς ακροδέκτες. Φυσικά, ελέγξτε για χαλαρές βίδες ακροδεκτών (επανασφίξτε σύμφωνα με τις προδιαγραφές εάν απαιτείται), επιθεωρήστε το περίβλημα για ρωγμές που προκαλούνται από υπερβολική ροπή ή μηχανική καταπόνηση, και αναζητήστε αποχρωματισμό ή οξείδωση επιφάνειας στις όψεις επαφής. Οποιαδήποτε από αυτές τις συνθήκες δικαιολογεί την αντικατάσταση του συνδέσμου πριν αναπτυχθεί ένα σφάλμα.

Ε4: Είναι αυτός ο σύνδεσμος συμβατός με τις σειρές SINAMICS S110, S150 ή G120;

Όχι. Το 6SL3162-2MA00-0AA0 είναι ειδικό για την πλατφόρμα S120. Ενώ η Siemens χρησιμοποιεί μια συμβατική ονοματολογία οικογένειας σε όλη τη σειρά SINAMICS, οι μορφές μηχανικών συνδέσμων, οι διατάξεις ακροδεκτών και οι γεωμετρίες περιβλήματος διαφέρουν μεταξύ των σειρών S110, S120, S150 και G120. Η προσπάθεια τοποθέτησης ενός συνδέσμου S120 σε μια μονάδα S110 ή G120 θα οδηγήσει είτε σε φυσική ασυμφωνία είτε — στη χειρότερη περίπτωση — σε λανθασμένη εφαρμογή που φαίνεται να εφαρμόζει αλλά δεν κάνει αξιόπιστη ηλεκτρική επαφή. Πάντα να επαληθεύετε την πλήρη σειρά οδηγών και τον συγκεκριμένο τύπο μονάδας σε σχέση με την τεκμηρίωση υλικού της Siemens πριν από την προμήθεια ανταλλακτικών συνδέσμων. Ο πρόθεμα αριθμού εξαρτήματος S120-specific 6SL3162 είναι ο κύριος αναγνωριστικός κωδικός που επιβεβαιώνει ότι αυτό το εξάρτημα ανήκει στη σειρά αξεσουάρ S120.

Ε5: Ποια μέτρα ασφαλείας είναι υποχρεωτικά πριν από την αντικατάσταση του συνδέσμου τροφοδοσίας σε έναν οδηγό S120;

Η απομόνωση ασφαλείας σε ένα σύστημα S120 απαιτεί περισσότερα από την απενεργοποίηση του κύριου διακόπτη. Οι πυκνωτές DC bus του S120 διατηρούν σημαντικό αποθηκευμένο φορτίο μετά την αποσύνδεση της κύριας τροφοδοσίας — σε ένα πλήρως διαστασιολογημένο σύστημα S120 αυτό μπορεί να είναι αρκετές εκατοντάδες βολτ DC, τα οποία είναι θανατηφόρα. Η υποχρεωτική διαδικασία είναι: απομονώστε την κύρια παροχή και εφαρμόστε κλείδωμα/σήμανση σύμφωνα με το πρωτόκολλο ασφαλείας του χώρου σας. περιμένετε τον χρόνο εκφόρτισης που καθορίζεται στο εγχειρίδιο υλικού του S120 για την παραλλαγή της μονάδας σας (συνήθως τουλάχιστον δύο έως πέντε λεπτά). επαληθεύστε την τάση του DC bus χρησιμοποιώντας ένα βαθμονομημένο όργανο βαθμού CAT III ή CAT IV πριν αγγίξετε οποιουσδήποτε ακροδέκτες. Μόνο αφού επιβεβαιωθεί ότι η τάση του bus είναι κάτω από 50V DC, είναι ασφαλές να προχωρήσετε στην εργασία του συνδέσμου. Επιπλέον, βεβαιωθείτε ότι ο κινητήρας είναι μηχανικά ακίνητος και δεν μπορεί να οδηγηθεί από εξωτερικό φορτίο ή βαρύτητα πριν αποσυνδέσετε τα καλώδια φάσης. Αυτές δεν είναι προφυλάξεις που πρέπει να συντομεύονται υπό πίεση χρόνου — η πλατφόρμα S120 λειτουργεί σε τάσεις που είναι θανατηφόρες σε επαφή.

Οι προδιαγραφές προϊόντων υπόκεινται σε αλλαγές. Πάντα να επαληθεύετε με το τρέχον εγχειρίδιο εγκατάστασης υλικού Siemens SINAMICS S120 για τη συγκεκριμένη διαμόρφωση του οδηγού σας πριν από την εγκατάσταση.
