ΠΡΟΣΕΣΟΣ ΕΠΙΚΟΝΙΣΜΩΝ 6GK1562-2AA00 6GK1 562-2AA00 6GK1562-2AAOO

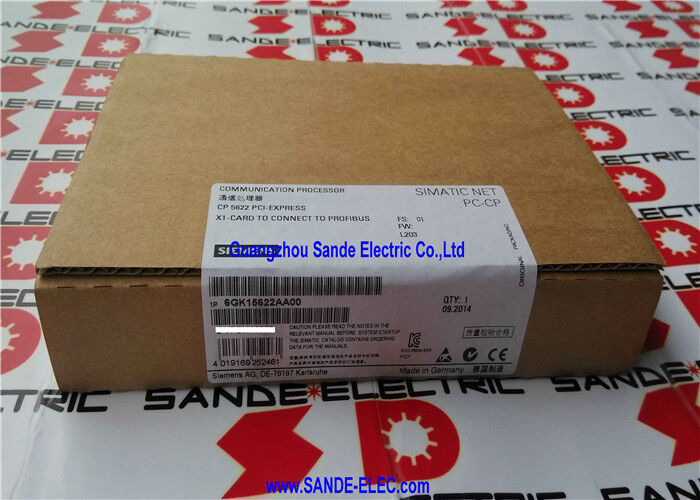

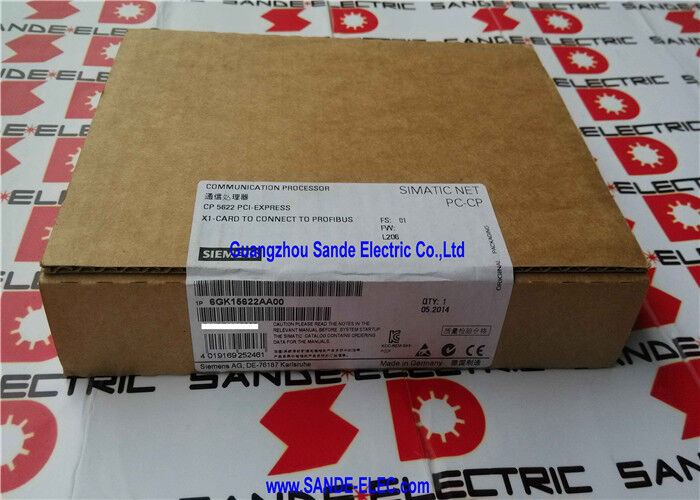

Siemens 6GK1562-2AA00 CRM CP 5622 PROFIBUS/MPI Επικοινωνιακός επεξεργαστής Πάρκα PCIe X1, έως 12 Mbit/s, PROFIBUS DP Master/Slave, PG/OP, S7, FDL, 32/64-bit λειτουργικό σύστημα, D-Sub Connector

Υπηρεσίες επικοινωνίας:

• PROFIBUS DP Master Class 1 (κυκλική ανταλλαγή δεδομένων με σκλάβους DP)
• PROFIBUS DP Master Class 2 (ακυκλική πρόσβαση δεδομένων, διαγνωστική με SOFTNET-PB DP)
• PROFIBUS DP Slave (με πακέτο SOFTNET-PB DP Slave)
• Επικοινωνία PG/OP (Βήμα 7, SIMATIC PDM, SCOUT)
• Επικοινωνία S7 (με λογισμικό SOFTNET-PB S7)
• Ανοικτή επικοινωνία FDL SEND/RECEIVE

Σύνοψη

ΗSiemens 6GK1562-2AA00είναι η κάρτα CP 5622 ∙ μια κάρτα επεξεργαστή επικοινωνιών PCI Express X1 η οποία συνδέει έναν τυπικό υπολογιστή ή μια συσκευή προγραμματισμού της Siemens PG με βιομηχανικά δίκτυα PROFIBUS και MPI.

Πρόκειται για την πρακτική γέφυρα υλικού μεταξύ του μηχανικού κόσμου, όπου το STEP 7, το TIA Portal, το SIMATIC PDM,και STARTER να τρέχουν σε υπολογιστές Windows και την εργοστασιακή υποδομή fieldbus όπου PLCs, οδήγηση, όργανα και ελεγκτές διαδικασίας επικοινωνούν μέσω PROFIBUS DP και MPI.

Η PROFIBUS DP, η κυρίαρχη πεδινή λεωφορεία στις ευρωπαϊκές και παγκόσμιες εγκαταστάσεις αυτοματισμού διεργασιών και εργοστασίων κατά τη δεκαετία του 1990 και του 2000,εξακολουθεί να είναι η ραχοκοκαλιά της επικοινωνίας τεράστιων ποσοτήτων εγκαταστημένων εξοπλισμού αυτοματισμού σε όλο τον κόσμο.

Κάθε Siemens S7-300, S7-400, S7-1500, κατανεμημένη μονάδα I/O, SIMOREG DC drive, και SINAMICS drive που έχει ρυθμιστεί για PROFIBUS χρησιμοποιεί αυτό το πρωτόκολλο.

Συνδέοντας έναν υπολογιστή σε αυτό το δίκτυο για προγραμματισμό, λειτουργία, διάγνωση,η διαχείριση περιουσιακών στοιχείων απαιτεί υλικό όπως το CP 5622 ∙ μια κάρτα της οποίας το μικρό αποτύπωμα και η διεπαφή PCIe την καθιστούν τη φυσική επιλογή για τους σύγχρονους μηχανικούς σταθμούς εργασίας.

Η φυσική μορφή PCIe X1 είναι το βασικό στοιχείο συμβατότητας υλικού.

Ενώ οι αρχικές κάρτες CP 5611 και CP 5613 χρησιμοποιούσαν συμβατικές υποδομές PCI (οι οποίες δεν υπάρχουν πλέον στις περισσότερες γενιές επιφάνειας εργασίας και σταθμών εργασίας),Η υποδοχή PCIe X1 είναι τυποποιημένη σε σχεδόν κάθε πλατφόρμα επιφάνειας εργασίας και σταθμού εργασίας που κατασκευάζεται από τα μέσα της δεκαετίας του 2000..

Το CP 5622 χωρά σε οποιαδήποτε θέση PCIe, ανεξάρτητα από τον αριθμό λωρίδων ∙ μια κάρτα X1 λειτουργεί σωστά σε X1, X4, X8,ή μηχανικές υποδομές X16 ̇ καθιστώντας το συμβατό με οποιοδήποτε τυπικό υπολογιστή ή εργασιακό σταθμό μηχανικής χωρίς να απαιτείται ειδική επιλογή υποδομής.

Βασικές προδιαγραφές

Υπηρεσίες επικοινωνίας σε βάθος

Η αξία του CP 5622 έγκειται στο εύρος των υπηρεσιών επικοινωνίας που υποστηρίζει όταν συνδυάζεται με τα κατάλληλα λογισμικά Siemens SOFTNET.Η κατανόηση των υπηρεσιών που απαιτούν ποιο λογισμικό βοηθά στην αποσαφήνιση του τι παρέχει μόνο το υλικό έναντι του τι απαιτεί πρόσθετη αδειοδότηση:

Επικοινωνία PG/OPΑυτή είναι η υπηρεσία επικοινωνίας που χρησιμοποιείται από το STEP 7 (Classic), το TIA Portal, το DriveMonitor, το STARTER,και SIMATIC PDM για να φτάσουν στους PLC, κινητήρες και έξυπνες συσκευές πεδίου για προγραμματισμό, παραμέτρηση και παρακολούθηση σε ζωντανό χρόνο.

Οποιοσδήποτε μηχανικός με το STEP 7 ή το TIA Portal εγκατεστημένο, ένα CP 5622 στον υπολογιστή του, και ένα καλώδιο PROFIBUS που συνδέεται με το δίκτυο μπορεί να διαβάσει και να γράψει αμέσως προγράμματα PLC, να παρακολουθεί πίνακες μεταβλητών,και σύνολα παραμέτρων οδήγησης πρόσβασης.

PROFIBUS DP Master Class 1Η υποστήριξη της ∆ύσης είναι επίσης εγγενής.

Αυτή είναι η λειτουργία επικοινωνίας που χρησιμοποιεί μια εφαρμογή σε χρόνο εκτέλεσης στον υπολογιστή για την ανταλλαγή δεδομένων διαδικασίας με PROFIBUS σκλάβους σε πραγματικό χρόνο, πανομοιότυπη με αυτό που κάνει ένα PLC DP Master.

Εφαρμογές όπως συστήματα SCADA/HMI, εργαλεία απόκτησης δεδομένων και διακομιστές OPC μπορούν να χρησιμοποιήσουν αυτή τη λειτουργία για τη συνεχή ανάγνωση τιμών διαδικασίας από αισθητήρες, όργανα,και λέξεις κατάσταση οδήγησης συνδεδεμένες ως PROFIBUS σκλάβοι.

PROFIBUS DP Master Class 2Η πρόσβαση για διαγνωστική και παραμετροποίηση κατά τη διάρκεια της εκτέλεσης απαιτεί το λογισμικό SOFTNET-PB DP.

Η λειτουργία αυτή επιτρέπει τις αλλαγές παραμέτρων σε απευθείας σύνδεση στα όργανα και τις μονάδες κίνησης, ενώ παραμένουν σε κανονική κυκλική λειτουργία,το οποίο είναι το μοντέλο επικοινωνίας που χρησιμοποιείται από το SIMATIC PDM για τη διαχείριση των συσκευών πεδίου και από εργαλεία ανάθεσης λειτουργίας των κινητήρων που ρυθμίζουν τις παραμέτρους κατά τη διάρκεια της ζωντανής λειτουργίας.

S7 επικοινωνία(PUT/GET μεταξύ των ελεγκτών S7 και PC) απαιτεί SOFTNET-PB S7.DP Λειτουργία σκλάβουΗ εφαρμογή της CP 5622 σε ρόλο σκλάβου για την παραλαβή κυκλικών δεδομένων από ένα PROFIBUS Master απαιτεί SOFTNET-PB DP Slave.

Εγκατάσταση και συμβατότητα λειτουργικού συστήματος

Η φυσική εγκατάσταση απαιτεί το άνοιγμα του πλαισίου PC και την εισαγωγή του CP 5622 σε οποιαδήποτε διαθέσιμη θέση PCIe.

Η χαμηλού προφίλ θήκη της κάρτας ταιριάζει με τα πρότυπα PCIe slots μισού ύψους· μια θήκη πλήρους ύψους θα πρέπει να επιβεβαιωθεί για περιπτώσεις πλήρους μεγέθους.όπου τοποθετείται ένα πρότυπο καλώδιο PROFIBUS με 9 κόμπους D-Sub αρσενικού συνδέσμου.

Οι αντίστοιχοι τερματισμού PROFIBUS πρέπει να είναι ενεργοποιημένοι και στα δύο φυσικά άκρα του τμήματος καλωδίου PROFIBUS ∙ ο σύνδεσμος του CP 5622 παρέχει συνήθως τον τερματισμό PC-end.

Η συμβατότητα λειτουργικού συστήματος καλύπτει τις τρέχουσες εκδόσεις Windows 64-bit καθώς και τα παλαιότερα περιβάλλοντα 32-bit.

Η Siemens διατηρεί επικαιροποιημένο κατάλογο συμβατότητας λειτουργικού συστήματος με την ένδειξη Entry ID 22611503, ο οποίος θα πρέπει να επαληθεύεται για την συγκεκριμένη έκδοση Windows που χρησιμοποιείται πριν από την εγκατάσταση,ειδικά για νεότερες εκδόσεις Windows που μπορεί να απαιτούν ενημερώσεις οδηγών.

Multiple CP 5622 cards can be installed in the same PC simultaneously — relevant for multi-network engineering workstations serving as PROFIBUS commissioning hubs on projects with multiple independent PROFIBUS segments that must be accessed from the same laptop or desktop.

Γενικές ερωτήσεις

Ε1: Απαιτείται πρόσθετο λογισμικό για τη χρήση του CP 5622 με το STEP 7 ή το Portal TIA για τον προγραμματισμό PLC;

Για τη βασική επικοινωνία PG/OP που καλύπτει όλο το πρόγραμμα STEP 7 και το Δικτυακό Πύργο TIA, την παρακολούθηση,και διαδικτυακά διαγνωστικά καθήκοντα δεν απαιτείται πρόσθετο λογισμικό πέρα από το πακέτο οδηγού της κάρτας και το STEP 7 / TIA Portal.

Ο οδηγός εγκαθίσταται μέσω των Windows και καθιστά την κάρτα διαθέσιμη ως διεπαφή PROFIBUS στα μηχανικά εργαλεία της Siemens.

Τα πακέτα λογισμικού SOFTNET απαιτούνται μόνο για τις πρόσθετες υπηρεσίες επικοινωνίας (DP Master/Slave runtime,S7 επικοινωνία PUT/GET) που χρησιμοποιούνται από εφαρμογές σε χρόνο εκτέλεσης ή ειδικά διαγνωστικά εργαλεία πέραν των τυποποιημένων λειτουργιών λογισμικού μηχανικής.

Ε2: Η κάρτα ταιριάζει στις υποδομές PCIe X1, X4, X8 και X16.

Η απόδοση της κάρτας PCIe καθορίζεται από το σχεδιασμό της δικής της διεπαφής, όχι από το πλάτος της τρύπας στην οποία είναι εγκατεστημένη.

Ο CP 5622 χρησιμοποιεί μια διεπαφή PCIe X1, η οποία παρέχει επαρκές εύρος ζώνης για τον PROFIBUS σε όλες τις ταχύτητες δεδομένων έως 12 Mbit / s.

Η εγκατάστασή του σε μια θέση X4 ή X16 χρησιμοποιεί περισσότερο από την φυσική θέση από ό, τι η κάρτα χρησιμοποιεί πραγματικά ∙ αυτό είναι μηχανικά και ηλεκτρικά συμβατό και δεν επηρεάζει τις επιδόσεις σε καμία από τις δύο κατευθύνσεις.

Ε3: Μπορεί η CP 5622 να χρησιμοποιηθεί με φορητό υπολογιστή ή μόνο με επιτραπέζιο υπολογιστή;

Το CP 5622 απαιτεί εσωτερική θέση PCIe, η οποία είναι διαθέσιμη σε επιτραπέζιους υπολογιστές και σταθμούς εργασίας, αλλά όχι σε τυποποιημένους φορητούς υπολογιστές (που έχουν PCIe Mini, M.2, ή Thunderbolt διεπαφές αντί αυτού).

Για τη συνδεσιμότητα PROFIBUS φορητών υπολογιστών, η Siemens προσφέρει το CP 5711 (adaptator USB σε PROFIBUS) ή εξωτερικές συσκευές διεπαφής που συνδέονται μέσω USB ή Thunderbolt.

Το CP 5622 είναι η κατάλληλη επιλογή για σταθερούς εργασιακούς σταθμούς μηχανικής και επιτραπέζιους υπολογιστές εκκίνησης που εγκαθίστανται μόνιμα σε δωμάτια ελέγχου ή εργαστήρια.

Ε4: Υποστηρίζει το CP 5622 την επικοινωνία MPI καθώς και το PROFIBUS DP και υπάρχουν περιορισμοί;

Το MPI (Multi-Point Interface) είναι η ιδιόκτητη διεπαφή προγραμματισμού και επικοινωνίας της Siemens που χρησιμοποιείται από τις μονάδες S7-300 και παλαιότερες μονάδες SIMOREG.

Το MPI τρέχει στο ίδιο φυσικό καλώδιο RS-485 με το PROFIBUS και επιλέγεται σε επίπεδο διαμόρφωσης λογισμικού και όχι μέσω διαφορετικού υλικού.

Ο συνδετήρας D-Sub του CP 5622 χειρίζεται τόσο τις συνδέσεις PROFIBUS όσο και MPI το πρωτόκολλο επιλέγεται στη διαμόρφωση διεπαφής του λογισμικού SIMATIC.

Σημειώστε ότι το MPI περιορίζεται σε χαμηλότερες ταχύτητες δεδομένων (μέχρι 12 Mbit / s ονομαστικά, αλλά συνήθως 187,5 kbit / s ή 1,5 Mbit / s στην πράξη) και λιγότερους κόμβους από το PROFIBUS DP,και η χρήση του είναι κυρίως για κληρονομικές συνδέσεις CPU S7-300 και επικοινωνίες οδήγησης όπου δεν έχει ρυθμιστεί το PROFIBUS DP.

Ε5: Πόσους PROFIBUS σκλάβους μπορεί να διαχειριστεί ταυτόχρονα ο CP 5622 ως DP Master;

Ως Master DP PROFIBUS, το CP 5622 υποστηρίζει έως και 125 διευκρινίσιμους κόμβους slave σε ένα τμήμα PROFIBUS (το μέγιστο που ορίζεται από το πρότυπο PROFIBUS).

Το μέγεθος του πρακτικού δικτύου περιορίζεται από το συνολικό ποσό των ρυθμισμένων κυκλικών δεδομένων εισόδου/εξόδου, την ταχύτητα δεδομένων και τις απαιτήσεις χρόνου κύκλου ενημέρωσης της συνδεδεμένης εφαρμογής.

In a typical engineering workstation application — where the CP 5622 is used for commissioning and diagnostics rather than runtime process control — the number of simultaneously active slaves is determined by the scope of the project being worked on rather than by a hard hardware limit.
