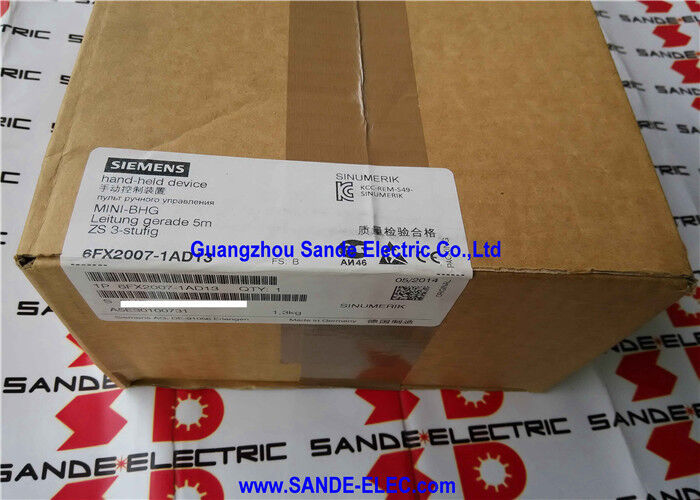

Μικρή φορητή μονάδα 6FX2007-1AD13 6FX2 007-1AD13 6FX2OO7-1AD13

Siemens 6FX2007-1AD13∙ SINUMERIK Μίνι Μονάδα Χεριού 5μ Καλώδιο / 2 κανάλια E-Stop / 3 βήματα ενεργοποίησης / Χεριού

Ο χειροκίνητος έλεγχος άξονα στο εργασιακό κομμάτι

Η Μίνι Εφοδιαστική Μονάδα SINUMERIK τοποθετεί τον έλεγχο διασταύρωσης άξονα και τη δυνατότητα έκτακτης στάσης στη θέση του χειριστή κατά τη διάρκεια της ρύθμισης, της αλλαγής εργαλείου, της φόρτωσης του εργαστηρίου και της επαλήθευσης ξηρής λειτουργίας.Όταν ο χειριστής πρέπει να βρίσκεται στη ζώνη κοπής, καθοδηγώντας ένα εργαλείο στην θέση αναφοράς του ή διαπερνώντας άξονες, ενώ παρακολουθεί άμεσα την περιοχή εργασίας, το MHU παρέχει πλήρη έλεγχο από το μήκος του βραχίονα,με τις λειτουργίες ασφαλείας που απαιτούνται για λειτουργία κοντά στη μηχανή χωρίς το κλειστό περίβλημα προστασίας.

Γιατί η ευθεία καλωδιακή παραλλαγή:Τα 5 μέτρα ευθεία καλώδια του -1AD13 είναι για τους χειριστές που μεταφέρουν την μονάδα γύρω από την περίμετρο της μηχανής.διευκολύνοντας τη διαχείρισή τους σε μεγαλύτερα μηχανήματα όπου ο χειριστής περπατάει αρκετά μέτρα μεταξύ του πάνελ και της περιοχής εργασίαςΤο -1AD03 με 3,5m τυλιγμένο καλώδιο ταιριάζει στους χειριστές που χρησιμοποιούν κυρίως την μονάδα κοντά σε ένα σταθερό σταθμό και θέλουν το καλώδιο να αποσυρθεί καθαρά όταν δεν χρησιμοποιείται.

Βασικές προδιαγραφές

Δύο κανάλια ηλεκτρονικής στάσης και ενεργοποίησης σε τρία βήματα

Δύο κανάλια E-stop (4 καλώδια):Το κουμπί E-stop έχει δύο ανεξάρτητες επαφές που είναι κανονικά κλειστές, η καθεμία από τις οποίες συνδέεται με το δικό της κύκλωμα με την παρακολούθηση του αναμεταδότη ασφαλείας του CNC.Η παρακολούθηση ελέγχει συνεχώς ότι και τα δύο κανάλια είναι συνεπή ∙ ένα σφάλμα καλωδίωσης ή κολλημένη επαφή που ανοίγει ένα κανάλι χωρίς το άλλο ανιχνεύεται και εμποδίζει τη λειτουργία του μηχανήματος μέχρι να καθαριστείΗ διπλή αυτή αρχιτεκτονική καναλιών πληροί το πρότυπο EN ISO 13849 επιπέδου απόδοσης d και το πρότυπο EN 62061 SIL 2.

Τρία βήματα ενεργοποιητικού κουμπιού (2 κανάλια):

• Θέση 1 (απελευθερωμένη):Ανοιχτό κύκλωμα ∙ ανασταλμένη κίνηση άξονα
• Θέση 2 (μεσαία κράτηση):Κλειστό κύκλωμα
• Θέση 3 (πάνα/πλήρης πίεση):Ανοιχτό κύκλωμα ∙ παρεμποδισμένη κίνηση

Ο χειριστής πρέπει να διατηρεί συνειδητά τη θέση μέσης κράτησης για να διατηρήσει ενεργή την κίνηση.Μια πτώση μονάδας χάνει τη θέση 2Το κουμπί ενεργοποίησης είναι το όργανο ελέγχου ασφαλείας που επιτρέπει την διέλευση του άξονα σε κοντινή απόσταση από το μηχάνημα κατά τη διάρκεια της ρύθμισης χωρίς κλειστή προστασία.

Μαγνητική κλειδαριά χειροτροχίου:Η αποδέσμευση κρατά τον τροχό χειρός ακίνητο όταν δεν χρησιμοποιείται σκόπιμα, αποτρέποντας την τυχαία περιστροφή από μια μονάδα που έχει αναταραχθεί ή έχει πέσει από την αποστολή ακούσιων εντολών άξονα.

Πύλες σύνδεσης

Οι ξεχωριστές θύρες για κάθε λειτουργία ασφάλειας επιτρέπουν στο CNC να διατηρεί ανεξάρτητη παρακολούθηση κάθε κυκλώματος.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ 6FX2007-1AD13 και 6FX2007-1AD03;

Η μόνη διαφορά είναι το καλώδιο: -1AD13 έχει ίσιο καλώδιο 5 μέτρων, -1AD03 έχει τυλιγμένο καλώδιο 3,5 μέτρων.Επιλέξτε ευθεία για να περπατήσετε γύρω από την περιφέρεια της μηχανής; επιλέξτε τυλιγμένο για χρήση σε σταθερό σταθμό όπου το καλώδιο πρέπει να ανασυρθεί όταν χαλαρώνει.

Ε2: Τι συμβαίνει αν ο χειριστής πατήσει με πανικό το κουμπί ενεργοποίησης στη θέση 3;

Και οι δύο επαφές ενεργοποίησης διακόπτη ανοίγουν την ίδια κατάσταση ανοικτού κυκλώματος με την θέση απελευθέρωσης.Ο χειριστής πρέπει συνειδητά να επιστρέψει στη θέση μέσης κράτησης 2 για να συνεχίσει την κίνησηΑυτή είναι η σχεδιαζόμενη συμπεριφορά ασφαλείας: ένας τρομαγμένος χειριστής που πιέζει σφιχτά προκαλεί μια στάση, όχι συνεχιζόμενη κίνηση.

Ε3: Πώς ρυθμίζονται τα τρία κλειδιά λειτουργίας που μπορούν να ανατεθούν από τον χρήστη;

Τα πλήκτρα λειτουργίας συνδέονται με την διεπαφή σήματος του MHU ως ψηφιακές εισροές στον ελεγκτή SINUMERIK.το πρόγραμμα PLC του μηχανήματος και/ή τα δεδομένα μηχανής SINUMERIKΟι λωρίδες ετικέτας που μπορούν να συρρικνωθούν επιτρέπουν την εγγραφή λειτουργιών κλειδιών προσαρμοσμένων για να ταιριάζουν με τις προγραμματισμένες εργασίες.

Ε: Είναι το 6FX2007-1AD13 συμβατό με όλες τις γενιές SINUMERIK;

Απαιτεί συστήματα SINUMERIK που παρέχουν τις θύρες διεπαφής X51/X52/X55/X60 ¢ που καλύπτουν SINUMERIK 840D sl, 828D και 802D sl.Επιβεβαιώστε το NCU ή PPU του μηχανή παρέχει αυτές τις θύρες συνδέσμου και ότι το πρόγραμμα PLC περιλαμβάνει τη διαμόρφωση διεπαφής χειροκίνητης μονάδαςΟι παλαιότερες γενιές SINUMERIK με διαφορετικές προδιαγραφές χειροκίνητης διεπαφής ενδέχεται να απαιτούν διαφορετική παραλλαγή ή προσαρμογέα MHU.

Ε5: Μπορεί το MHU να καθαριστεί με υδρατμούς δεδομένης της διαβάθμισης IP65;

Για τα χημικά καθαριστικά (πνεύματα κοπής, απολιπαντικά,πρόσθετα ψυκτικού), είναι γενικά συμβατά με το υλικό του σπιτιού.Οι συμπυκνωμένοι διαλύτες και τα επιθετικά χημικά καθαριστικά μπορεί να προκαλέσουν υποβάθμιση της επιφάνειας με την πάροδο του χρόνου.
