σύστημα ψηφιακού ελέγχου 6FC5370-1AM00-0AA0 6FC5 370-1AM00-0AA0 6FC537O-1AMOO-OAAO

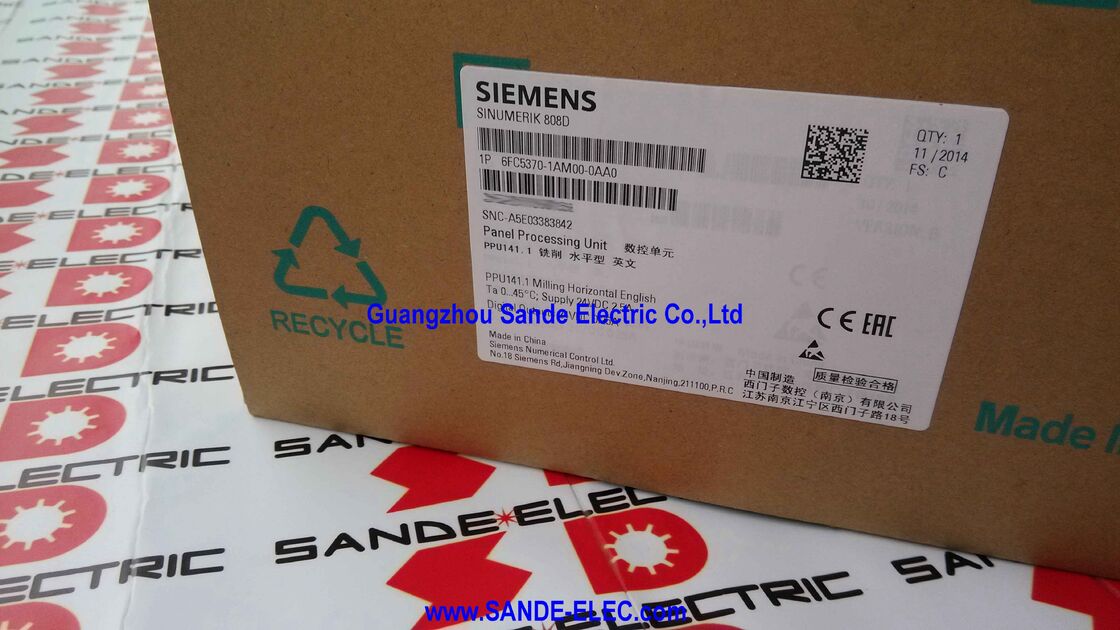

Siemens 6FC5370-1AM00-0AA0∙ SINUMERIK 808D Στρίψιμο PPU141.1 μονάδα επεξεργασίας πάνελ, έως και 3 άξονες τροφοδοσίας + 1 σπινδύλα, SINAMICS V60 διεπαφή, αγγλική διάταξη, 4,1kg

Σύνοψη

ΗΗ Siemens 6FC5370-1AM00-0AA0είναι η παραλλαγή φρέσκωσης PPU141.1 για την πλατφόρμα ελέγχου CNC εισόδου της Siemens SINUMERIK 808D ∙ τοποθετημένη για να προσφέρει ικανότητες CNC επαγγελματικού επιπέδου σε εφαρμογές μηχανημάτων εργαλείων με υψηλό κόστος.

Η έννοια της μονάδας επεξεργασίας πίνακα (Panel Processing Unit - PPU) συσκευάζει τον ελεγκτή CNC, την οθόνη χειριστή, το πληκτρολόγιο μηχανής και τις διεπαφές I/O σε μια ενιαία συμπαγή μονάδα που τοποθετείται απευθείας στον πίνακα εργαλείου μηχανής.

Δεν υπάρχει ξεχωριστός υπολογιστής CNC, δεν υπάρχει ξεχωριστή μονάδα οθόνης HMI, η PPU141.1 είναι η πλήρης μονάδα CNC, με το μπροστινό μέρος και όλα.

Στην ιεραρχία της οικογένειας SINUMERIK, το 808D βρίσκεται κάτω από τις πλατφόρμες 828D και 840D sl σε πολυπλοκότητα και τιμή, αλλά μοιράζεται τη θεμελιώδη γλώσσα προγραμματισμού SINUMERIK και τη δομή G-code.

Ένας χειριστής εξοικειωμένος με τον προγραμματισμό 828D ή 840D εργάζεται με το 808D χωρίς να χρειάζεται ξεχωριστή εκπαίδευση σε διαφορετική διάλεκτο G-code. A machine builder who designs for the 808D writes part programs and machine cycles using the same DIN 66025 / ISO 6983 programming conventions that apply across the SINUMERIK range — a significant practical advantage when machine builders serve customers who use multiple Siemens CNC platforms across their production facilities.

Η παραλλαγή αλεύρισης (-AM στον αύξοντα αριθμό) είναι διαμορφωμένη για κέντρα επεξεργασίας και αλεύριες μηχανές. Υποστηρίζει τρεις γραμμικούς άξονες τροφοδοσίας (X, Y, Z) και ένα κανάλι σπινδύλης.που καλύπτει την τυπική κάθετη διαμόρφωση κέντρου επεξεργασίας.

Η παραλλαγή στροφής (-AT) υποστηρίζει δύο άξονες τροφοδοσίας και ένα σπιντέλο για εφαρμογές στροφείου.

Αυτή η διάκριση εφαρμόζεται στην προεγκατεστημένη διαμόρφωση λογισμικού της PPU, όχι στο υλικό. Το ίδιο υλικό PPU141.1 εκτελεί είτε την κατασκευή λογισμικού άλεσης ή στροφής,ανάλογα με το προσθήκη του αύξοντα αριθμού.

Βασικές προδιαγραφές

Αρχιτεκτονική Συστήματος

Το σύστημα ελέγχου SINUMERIK 808D είναι δομημένο σε τρία κύρια συστατικά που λειτουργούν από κοινού:

PPU141.1 (αυτή η μονάδα):Περιέχει τον επεξεργαστή NC (Αριθμητικό Έλεγχο), τον PLC, τις εξόδους του σημείου ρύθμισης της κίνησης, τις εισόδους του κωδικοποιητή και όλες τις διεπαφές I/O της μηχανής.Η μπροστινή όψη του PPU παρουσιάζει την οθόνη χειριστή και το πληκτρολόγιο CNC.

Ο μηχανικός διοικεί τους άξονες του μηχανήματος, εισάγει δεδομένα του μηχανήματος και γράφει προγράμματα μερών μέσω της διεπαφής της PPU.

MCP (Πίνακας ελέγχου μηχανής, 6FC5303-0AF35-0AA0):Μία ξεχωριστή μονάδα πάνελ που συνδέεται με την PPU, παρέχοντας τα φυσικά κουμπιά ελέγχου του χειριστή της μηχανής ∙ εκκίνηση / διακοπή σπινδύλου, κράτηση τροφοδοσίας, εκκίνηση κύκλου, διακοπή έκτακτης ανάγκης και επιλογή λειτουργίας.Το MCP επικοινωνεί με την PPU μέσω μιας τυποποιημένης διεπαφής.

Οδηγίες:Το PPU εκπέμπει ρυθμιστικά σημεία ταχύτητας στον άξονα και οδηγεί το σπιντέλ μέσω καλωδίων ρυθμιστικών σημείων.

Για τους άξονες τροφοδοσίας, τα SINAMICS V60 Controlled Power Modules (CPM60.1) είναι η καθορισμένη κίνηση της Siemens για τα συστήματα 808D, που συνδέονται μέσω καλωδίων ρυθμιστικού σημείου 5m, 7m ή 10m (6FC5548 σειρά).

Για τον σπιντέλο, οποιοδήποτε μετατροπέα ή κινητήρα σπιντέλου με αναλογική είσοδο ρυθμιστικού σημείου μπορεί να συνδεθεί μέσω του καλωδίου ρυθμιστικού σημείου σπιντέλου (σειρά 6FC5548-0BA05).

Ψηφιακή είσοδος/έξοδος

Το PPU141.1 περιέχει ένα ενσωματωμένο PLC που εκτελεί τη λογική βοηθητικού ελέγχου του μηχανήματος ∙ έλεγχο αντλίας ψύξης, ακολουθίες αλλαγής εργαλείων, παρακολούθηση κλειδαριού πόρτας, έλεγχο ελαστικού και απορροφητικού υλικού,λειτουργίες ασφάλειας, και απάντηση του πάνελ του χειριστή.

Το πρόγραμμα PLC τρέχει στον ίδιο επεξεργαστή με το NC και προγραμματίζεται στο τυποποιημένο εργαλείο SINUMERIK 808D PLC χρησιμοποιώντας διάγραμμα σκάλας.

Η φυσική I/O με την οποία αλληλεπιδρά ο PLC συνδέεται μέσω των διεπαφών I/O της PPU:

Οι ψηφιακές εισόδους (X100, X101, X102) λαμβάνουν σήματα συνεχούς τάσης 24V από αισθητήρες, διακόπτες ορίων, επαφές με ρολά ασφαλείας, κουμπιά πιέσεως του χειριστή στο μηχάνημα,και οποιεσδήποτε άλλες δυαδικές σήματα πεδίου το πρόγραμμα PLC πρέπει να διαβάσει.

Οι ψηφιακές διεπαφές εξόδου (X200, X201) οδηγούν φορτία συνεχούς ρεύματος 24V έως 250mA ανά κανάλι, επαρκή για τον έλεγχο του ρολ εμβέλειας, τους πιλότους σόλενοειδών βαλβίδων, τα φώτα δεικτών και παρόμοιους ενεργοποιητές.

The fast I/O interface (X21) provides high-speed input and output channels for NC-controlled signals that require timing precision below the PLC scan cycle — such as skip input (for tool length measurement probing), NC έξοδος για την παράκαμψη σπινδέλου, και άλλες χρονικά κρίσιμες λειτουργίες μηχανής.

RS232 Διασύνδεση ∆ιαβίβαση δεδομένων και τεκμηρίωση

Η σειριακή διεπαφή RS232 στο PPU141.1 παρέχει μια τυποποιημένη συμβατή με PC σειριακή σύνδεση για τη μεταφορά προγραμμάτων CNC από και προς έναν PC, συνδέοντας ένα σειριακό τερματικό HMI,ή διασύνδεσης με άλλες σειριακές συσκευές.

Στην πρακτική των εργαλειομηχανών,η θύρα RS232 χρησιμεύει ως σύνδεσμος DNC (άμεσο αριθμητικό έλεγχο) ένα υπολογιστή υπολογιστή αποθηκεύει τη βιβλιοθήκη των προγραμμάτων και τα μεταφέρει στο μηχάνημα για κάθε εργασία παραγωγής, εξαλείφοντας την ανάγκη εγγραφής εγχειρικών προγραμμάτων στο πληκτρολόγιο της μηχανής για πολύπλοκα ή μεγάλα εξαρτήματα.

Η διαμόρφωση της θύρας RS232 ∙ ρυθμός baud, bits δεδομένων, stop bits, parity ∙ ορίζεται στα δεδομένα μηχανής και πρέπει να αντιστοιχεί στις ρυθμίσεις του συνδεδεμένου λογισμικού DNC PC ή άλλης συσκευής.Οι περισσότεροι σύγχρονοι υπολογιστές απαιτούν έναν προσαρμογέα USB-RS232 δεδομένου ότι οι εγγενείς θύρες RS232 δεν είναι πλέον πρότυπες σε επαγγελματικούς φορητούς υπολογιστές, και η επιλογή του προσαρμογέα επηρεάζει την αξιοπιστία της επικοινωνίας σε υψηλότερες ταχύτητες baud.

Γενικές ερωτήσεις

Ερώτηση 1: Η παραλλαγή φρέσκωσης 808D υποστηρίζει έως και 3 άξονες τροφοδοσίας. Μπορεί να προστεθεί ένας τέταρτος άξονας (όπως ένα περιστρεφόμενο τραπέζι);

Το βασικό λογισμικό άλεσης 808D υποστηρίζει τρεις άξονες τροφοδοσίας.που μπορεί να λειτουργεί ως περιστρεφόμενο (A, Β ή Γ) ή επιπλέον γραμμικό άξονα.

Αυτή η επιλογή ενεργοποιείται μέσω ενός κλειδιού άδειας χρήσης λογισμικού που εισάγεται στα δεδομένα του μηχανήματος χωρίς να απαιτείται τροποποίηση υλικού.Το υλικό του υπολογιστή περιλαμβάνει ήδη την έξοδο του φυσικού σημείου ρύθμισης και την είσοδο του κωδικοποιητή για τον πρόσθετο άξονα.Το λογισμικό ενεργοποιεί το τέταρτο κανάλι.

Ε2: Μπορεί το 6FC5370-1AM00-0AA0 PPU141.1 να χρησιμοποιηθεί με άλλες μονάδες εκτός από το SINAMICS V60;

Το PPU141.1 εκδίδει αναλογικά σημεία ρύθμισης ταχύτητας ±10V και διαβάζει την πρόσθετη ανατροφοδότηση του κωδικοποιητή για κάθε άξονα τροφοδοσίας ̇ την ίδια διεπαφή που χρησιμοποιείται από πολλούς ενισχυτές servo drive από διαφορετικούς κατασκευαστές.

Το καλώδιο ρυθμιστικού σημείου (6FC5548-0BA05 σειρά) συνδέει την έξοδο ρυθμιστικού σημείου της PPU με την είσοδο αναφοράς ταχύτητας της μονάδας κίνησης,και το καλώδιο κωδικοποιητή από τον κλιμακτικό κωδικοποιητή του κινητήρα τροφοδοτεί πίσω στην είσοδο κωδικοποιητή της PPU.

Οποιαδήποτε μονάδα κίνησης που δέχεται αναφορά αναλογικής ταχύτητας ± 10 V και του οποίου ο ελεγχόμενος κινητήρας παρέχει πρόσθετη ανατροφοδότηση κωδικοποιητή (υποδείγματα A/B/Z συμβατά με το TTL) μπορεί να λειτουργεί με το PPU141.1Ο κινητήρας SINAMICS V60 είναι ο προτεινόμενος και δοκιμασμένος κινητήρας της Siemens για το σύστημα 808D, παρέχοντας βελτιστοποιημένη συμβατότητα και υποστήριξη της έναρξης λειτουργίας.

Ε3: Το PPU αναφέρεται ότι ζυγίζει 4,1 κιλά και είναι κατασκευασμένο στην Κίνα.

- Ναι, ναι. The 6FC5370-1AM00-0AA0 is a Siemens OEM product manufactured at Siemens's production facility in China — a common manufacturing location for Siemens products targeting the Asian and cost-sensitive global machine tool market.

Η προφορά -0AA0 υποδηλώνει την αγγλική έκδοση για τις διεθνείς αγορές.

Το ίδιο υλικό PPU παράγεται επίσης σε έκδοση με χρονοδιάγραμμα κινεζικών χαρακτήρων (6FC5370-1AM00-0CA0) ειδικά για την εγχώρια κινεζική αγορά.

Και οι δύο εκδόσεις είναι γνήσια εξαρτήματα Siemens SINUMERIK 808D που υποστηρίζονται από την παγκόσμια υποστήριξη της Siemens και την υποδομή τεκμηρίωσης.

Ε4: Ποιο λογισμικό χρησιμοποιείται για να γραφτούν προγράμματα PLC για το SINUMERIK 808D;

Ο PLC του SINUMERIK 808D προγραμματίζεται χρησιμοποιώντας τον επεξεργαστή διαγράμματος σκάλας που περιλαμβάνεται στο λογισμικό SINUMERIK 808D Toolbox, το οποίο η Siemens παρέχει με κάθε σύστημα.

Το Toolbox τρέχει σε έναν υπολογιστή Windows και περιλαμβάνει το περιβάλλον προγραμματισμού PLC, τον επεξεργαστή δεδομένων μηχανής, τον επεξεργαστή προγράμματος μέρους,και τα εργαλεία διαμόρφωσης για τη ρύθμιση των διεπαφών οδήγησης και των καθηκόντων Ε/Υ.

Τα προγράμματα συντάσσονται στο Toolbox και μεταφορτώνονται στην PPU μέσω της θύρας RS232 ή του USB memory stick.

Ο PLC του 808D δεν είναι συμβατός με το STEP 7 ή την Πύλη TIA, χρησιμοποιεί ένα απλοποιημένο περιβάλλον PLC ειδικά σχεδιασμένο για την πλατφόρμα 808D.

Ε5: Υποστηρίζει το PPU141.1 την εισαγωγή αρχείων DXF για προγράμματα φρέσκωσης διαγράμματος ή μόνο την εγγραφή χειροκίνητου κώδικα G;

Η είσοδος του προγράμματος τμήματος του SINUMERIK 808D γίνεται κυρίως μέσω του πληκτρολογίου στο PPU ή μέσω της λήψης προγραμμάτων που έχουν γραφτεί σε έναν υπολογιστή.Η εισαγωγή DXF, η δυνατότητα ανάγνωσης αρχείων γεωμετρίας CAD και η αυτόματη δημιουργία προγραμμάτων NC από δεδομένα διαγράμματος, δεν είναι ένα τυποποιημένο χαρακτηριστικό του βασικού λογισμικού 808D..

Για σύνθετα περίμετρα άλεσης που απαιτούν προγράμματα που παράγονται από CAM, η τυπική ροή εργασίας είναι να παράγεται ο κώδικας G σε ένα σύστημα CAM βασισμένο σε υπολογιστή (Mastercam, Fusion 360, HSMWorks, κλπ.).) και να μεταφέρετε το προκύπτον αρχείο προγράμματος NC στο 808D μέσω RS232 ή USB.

Οι δυνατότητες προγραμματισμού του 808D στο τυποποιημένο πακέτο καλύπτουν τους κύκλους για τη φρέσκιση τσέπης, τη γεώτρηση και τις τυποποιημένες λειτουργίες περίγραμμα μέσω των λειτουργιών υποστήριξης κύκλου.
