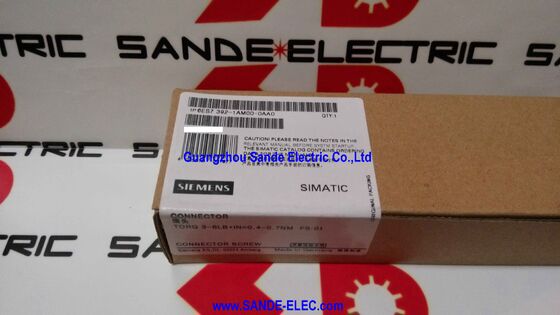

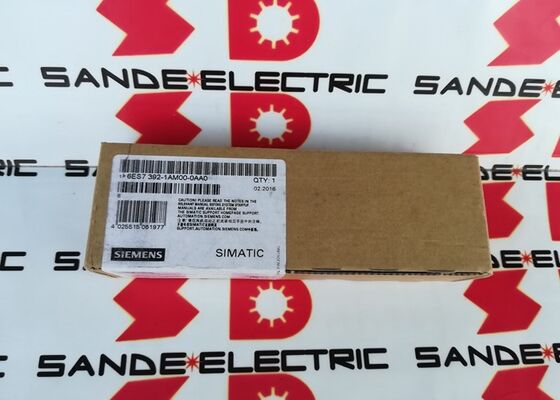

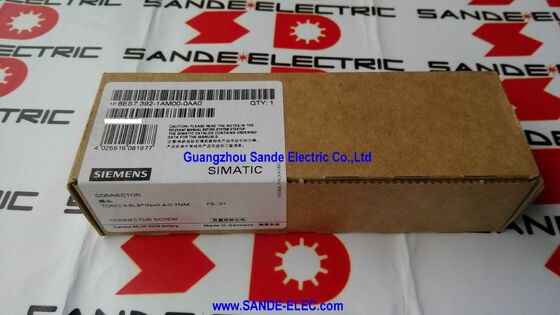

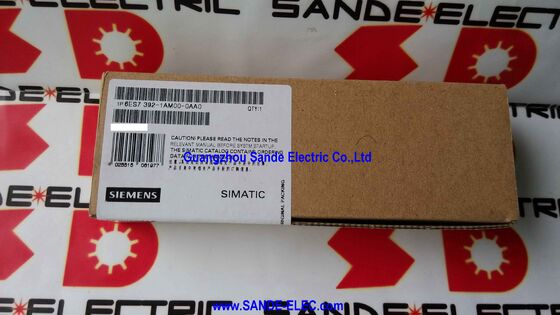

Σιμένς 6ES7392-1AM00-0AA0∙ SIMATIC S7-300 Προσωρινός σύνδεσμος 40 πόλων, επαφές βίδας, AWG 19 ∙24, 0 ∙60 °C, 21,6 × 125 × 40,9 mm

Σύνοψη

ΗΗ Siemens 6ES7392-1AM00-0AA0είναι ο 40-πολικός εμπρόσθιος σύνδεσμος για τις μονάδες σήματος SIMATIC S7-300 ∙ το στοιχείο καλωδίωσης που συνδέει τα σήματα της S7-300 από το πεδίο στο σύστημα PLC.

Στην αρχιτεκτονική S7-300, οι ενότητες σήματος (οι πίνακες I/O που διαβάζουν τις καταστάσεις των αισθητήρων και τους ενεργοποιητές εντολών) είναι σχεδιασμένες ως συγκροτήματα δύο τμημάτων:η ίδια η μονάδα σήματος παραμένει στο ντουλάπι στο σιδηρόδρομο τοποθέτησης, και η μπροστινή σύνδεση ̇ αυτό το μέρος ̇ μεταφέρει όλη την καλωδίωση πεδίου.

Ο εμπρόσθιος σύνδεσμος μπορεί να αφαιρεθεί με την καλωδίωση του ανέπαφη και στη θέση του μπορεί να εγκατασταθεί μια νέα ή επισκευασμένη μονάδα σήματος.

Ο εμπρόσθιος συνδετήρας και η καλωδίωση του συνδέονται στη συνέχεια ξανά στη νέα μονάδα χωρίς καμία επανακαλωδίωση.

Αυτός ο διαχωρισμός ανάμεσα στο μοντέλο και τον συνδετήρα καλωδίωσης είναι ένα από τα χαρακτηριστικά του σχεδιασμού του S7-300 που μειώνει πραγματικά τον χρόνο στάσης της μηχανής.Η αντικατάσταση μιας αποτυχημένης ψηφιακής μονάδας εξόδου θα σήμαινε τον εντοπισμό και την αφαίρεση σαράντα ατομικών καλωδίων πεδίου από τα τερματικά της αποτυχημένης μονάδας., εγκατάσταση της νέας μονάδας, και επανεκκίνηση κάθε καλωδίου στην σωστή θέση τερματικού.Ανταλλάξτε τη μονάδα.Βάλτε την μπροστινή σύνδεση πίσω.

Η έκδοση 40 πόλων (αυτό το τμήμα) χρησιμοποιείται με μονάδες S7-300 που έχουν 40 σημεία Ε/Υ ή 40 θέσεις τερματικών.

Οι τυποποιημένες ψηφιακές μονάδες 32 καναλιών και πολλές αναλογικές μονάδες χρησιμοποιούν τον συνδετήρα 40 πόλων.

Βασικές προδιαγραφές

Επικοινωνίες με βίδες Αξιόπιστη καλωδίωση πεδίου σε βιομηχανικό περιβάλλον

The screw contact connection method used in the 6ES7392-1AM00-0AA0 is the established standard for industrial PLC wiring where long-term reliability and ease of maintenance take precedence over connection speed.

Κάθε μία από τις 40 θέσεις των τερματικών δέχεται ένα καλώδιο που εισάγεται στο τερματικό διάτρημα, με μια αιχμαλωτισμένη βίδα που σφίγγει το καλώδιο όταν σφίγγεται στην καθορισμένη ροπή 0,4·0,7Nm.

Οι επαφές με βίδες χειρίζονται το εύρος της διατομής του καλωδίου του AWG 19?? 24 (περίπου 0,14 mm2 έως 0,75 mm2) που καλύπτει τα τυπικά καλώδια σήματος που χρησιμοποιούνται στην βιομηχανική καλωδίωση ελέγχου: 0.5 mm2 μονοπυρήνα για σύντομες διαδρομές καλωδίωσης των πάνελ, 0,75 mm2 για μακρύτερες διαδρομές καλωδίων αισθητήρων και 0,25 mm2 για συμπαγή καλωδίωση σε πλαίσια περιορισμένου χώρου.

Για το νήμα με ράβδους συνιστάται να χρησιμοποιούνται φερρούλες (Aderendhülsen) για να αποφεύγεται η εξάπλωση του νήματος κάτω από τη βίδα, ιδιαίτερα σημαντική για τα ελαστικά καλώδια με λεπτές ράβδους.

Ο εναλλακτικός τύπος σύνδεσης νηματωμένες επαφές έλξης (χρησιμοποιούνται στην παραλλαγή συνδετήρα ελαστικού 6ES7392-1BM01-0AA0) προσφέρει ταχύτερη ταχύτητα καλωδίωσης χωρίς κλειδί ροπής,αλλά ο τύπος βίδες είναι προτιμότερος σε εφαρμογές όπου αναμένεται περιοδική αφαίρεση και επανένταξη των συνδέσμωνΓια την μεγάλη πλειοψηφία των εγκαταστάσεων S7-300 όπου η σύνδεση συνδέεται μία φορά και παραμένει στη θέση της,και οι δύο τύποι σύνδεσης είναι εξίσου αξιόπιστοι.

Κωδικοποίηση πεδίου Προληπτικά λάθη επανασύνδεσης

Ο εμπρόσθιος σύνδεσμος S7-300 περιλαμβάνει σύστημα κωδικοποίησης πεδίου: μικρά έγχρωμα κλειδιά κωδικοποίησης που μπορούν να εισαχθούν στο σώμα του συνδετήρα και στο αντίστοιχο περίβλημα της μονάδας.Μόλις ένας σύνδεσμος κωδικοποιηθεί σε συγκεκριμένο τύπο ενότητας, μπορεί να τοποθετηθεί μόνο σε μια μονάδα με τον αντίστοιχο κώδικα ?? ή σε μια μη κωδικοποιημένη μονάδα.

Αυτό αποτρέπει την τυχαία επανεγκατάσταση ενός συνδέσμου με καλώδια για (για παράδειγμα) μια ψηφιακή μονάδα εισόδου 24V σε μια ψηφιακή μονάδα εξόδου 24V κατά τη διάρκεια της συντήρησης,η οποία θα συνδέει τάσεις ενεργοποιητή πεδίου με κυκλώματα τερματικού εισόδου με δυνητικά επιβλαβή αποτελέσματα.

Η κωδικοποίηση εφαρμόζεται από τον μηχανικό ανάθεσης: μετά την πρώτη εγκατάσταση του συνδέσμου στην ορθή μονάδα, το κλειδί κωδικοποίησης ορίζεται.

Εάν ο συνδετήρας αφαιρεθεί αργότερα για συντήρηση της μονάδας, ο κωδικός που περιέχεται στον συνδετήρα διασφαλίζει ότι μπορεί να επανεγκατασταθεί μόνο στον σωστό τύπο μονάδας.

Αφαίρετος εμπρόσθιος σύνδεσμος ∆ Το πλεονέκτημα συντήρησης στην πράξη

Το πλεονέκτημα συντήρησης του αφαιρούμενου εμπρόσθιου συνδέσμου γίνεται απτό όταν μια μονάδα σήματος αποτυγχάνει σε περιβάλλον παραγωγής.Σκεφτείτε μια 32 κανάλια ψηφιακή μονάδα εισόδου σε μια συσκευασία μηχανή που διαβάζει τις καταστάσεις των 28 αισθητήρες εγγύτητας σε όλη τη μηχανική του μηχανήματος.

Εάν η εν λόγω μονάδα παρουσιάσει εσωτερική βλάβη, η αποτυχημένη μονάδα πρέπει να αντικατασταθεί.

Χωρίς την αφαιρούμενη σύνδεση, η διαδικασία συντήρησης περιλαμβάνει: απενεργοποίηση του σταθμού (ή χρήση διαδικασιών θερμής ανταλλαγής, εάν υποστηρίζεται),προσδιορισμός 28 ατομικών καλωδίων αισθητήρων συν καλωδίων τροφοδοσίας ενέργειας σε 32 τερματικά, σημειώνοντας (ή διαβάζοντας εκ νέου) τη θέση του τερματικού κάθε καλωδίου, αποσυνδέοντας όλα τα καλώδια, εγκαθιστώντας τη νέα μονάδα,και επανακεράζοντας όλα τα καλώδια στις σωστές θέσεις τους ̇ συνήθως 45 λεπτά έως μία ώρα προσεκτικής εργασίας, περισσότερο εάν η επισήμανση της καλωδίωσης δεν είναι σαφής.

Με τον αφαιρούμενο εμπρόσθιο συνδετήρα, η διαδικασία είναι η εξής: απενεργοποίηση του σταθμού, πάτημα της απελευθέρωσης του συνδετήρα, απελευθέρωση του συνδετήρα (τα καλώδια παραμένουν συνδεδεμένα), εγκατάσταση της νέας μονάδας,Κάντε κλικ στον συνδετήρα πίσω μέσα..

Χρόνος λήξης: συνήθως λιγότερο από πέντε λεπτά.

Γενικές ερωτήσεις

Ε: Πώς διαφέρει ο εμπρόσθιος συνδετήρας 40 πόλων από την έκδοση 20 πόλων και ποιες μονάδες S7-300 χρησιμοποιούν ο καθένας;

Η σύνδεση 40 πόλων (αυτό το μέρος, 6ES7392-1AM00-0AA0) is used with S7-300 modules that have 40 terminal positions — typically 32-channel digital input or output modules (SM321/SM322/SM323) and most analog input and output modules (SM331/SM332).

Ο 20-πολικός σύνδεσμος (6ES7392-1AJ00-0AA0 σειρά) χρησιμοποιείται με μικρότερες μονάδες που έχουν 20 θέσεις τερματικών ̇ συνήθως 16 κανάλια ψηφιακές μονάδες.

Ο ειδικός τύπος εμπρόσθιου συνδέσμου που απαιτείται για κάθε μονάδα S7-300 προσδιορίζεται στο δελτίο δεδομένων της μονάδας και στο εγχειρίδιο προδιαγραφών της μονάδας SIMATIC S7-300.

Ε2: Μπορεί να επαναχρησιμοποιηθεί ο εμπρόσθιος σύνδεσμος κατά την αντικατάσταση μιας αποτυχημένης μονάδας S7-300;

Ναι, αυτός είναι ο κύριος σκοπός του σχεδιασμού του αφαιρούμενου εμπρόσθιου συνδέσμου.Ο σύνδεσμος με όλη την καλωδίωση πεδίου του μπορεί να αποσυνδεθεί από την αποτυχημένη μονάδα και να επανασυνδεθεί στην μονάδα αντικατάστασης χωρίς να διαταράξει την καλωδίωση πεδίου.

Οι επαφές στον συνδετήρα είναι σχεδιασμένες για επαναλαμβανόμενους κύκλους εισαγωγής και αφαίρεσης.Καλή πρακτική είναι η επιθεώρηση των επιφανειών επαφής τόσο του συνδετήρα όσο και της διεπαφής ζεύξης της μονάδας πριν από την επαναεγκατάσταση, και να επαληθεύσει ότι η κωδικοποίηση (εάν εφαρμόζεται) παραμένει άθικτη και σωστά αντιστοιχεί.

Ε3: Ποια είναι η μέγιστη διατομή του καλωδίου που μπορεί να δεχθεί ο εμπρόσθιος σύνδεσμος και απαιτούνται σιδεράκια;

Το 6ES7392-1AM00-0AA0 δέχεται αγωγούς στο εύρος AWG 19?? 24, περίπου 0,14 mm2 έως 0,75 mm2.

Για το σύρμα με τις ράβδους, Siemens recommends using ferrules (end-sleeves) to prevent strand spreading under the screw contact — this maintains reliable contact over time and reduces the risk of inter-terminal short circuits from stray wire strandsΤο μήκος του απογυμνωμένου καλωδίου για την εισαγωγή είναι 6 mm.

Ε4: Το προϊόν εξαντλείται σταδιακά από τον Οκτώβριο του 2023. Πόσο καιρό θα παραμείνει διαθέσιμο και ποια είναι η εναλλακτική λύση για νέα έργα;

Phase-out (PM400) typically means Siemens continues to supply the product from existing production stock for a transitional period — often one to two years — before it becomes unavailable from Siemens directlyΜετά από αυτό, το βιομηχανικό πλεόνασμα και το δίκτυο διανομής συνεχίζουν.

Το ευρύτερο πλαίσιο είναι ότι η ίδια η πλατφόρμα S7-300 καταργείται σταδιακά υπέρ της S7-1500.

Για νέες κατασκευές συστημάτων ελέγχου, η Siemens συνιστά το S7-1500 με τη δική του σειρά εμπρόσθιων συνδέσμων.το 6ES7392-1AM00-0AA0 πρέπει να προμηθεύεται όσο είναι διαθέσιμο από τους τρέχοντες διανομείς.

Ε5: Μπορεί ο εμπρόσθιος σύνδεσμος να συνδέεται με τη μονάδα που βρίσκεται στη θέση της στη σιδηροτροχιά τοποθέτησης ή πρέπει πρώτα να αφαιρεθεί;

Ο εμπρόσθιος σύνδεσμος S7-300 μπορεί να είναι καλωδιωμένος είτε σε διαμόρφωση ̇ που συνδέεται με τη μονάδα στη σιδηροδρομική γραμμή (καλωδίωση in situ) είτε να αφαιρείται από τη μονάδα και να συνδέεται με καλωδίωση στον πάγκο.

Η ενσωματωμένη καλωδίωση είναι συχνά πιο βολική κατά την αρχική εγκατάσταση,καθώς ο συνδετήρας μπορεί να εισάγεται εν μέρει στη μονάδα σε "θέση καλωδίωσης" που τη διατηρεί στη θέση της αφήνοντας τα τερματικά προσβάσιμα.

Αφού ολοκληρωθεί η καλωδίωση, ο συνδετήρας σπρώχνεται πλήρως στο σπίτι και κλειδώνεται.Η καλωδίωση του πάγκου είναι μια επιλογή όταν ο χώρος του ντουλαπιού είναι περιορισμένος ή όταν καλωδίωση πολλαπλών συνδέσεων εκ των προτέρων πριν από την τοποθέτηση των μονάδων.
