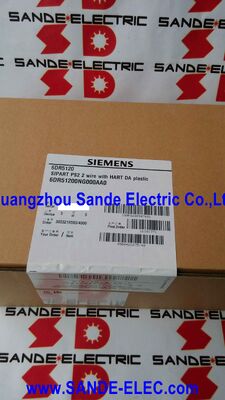

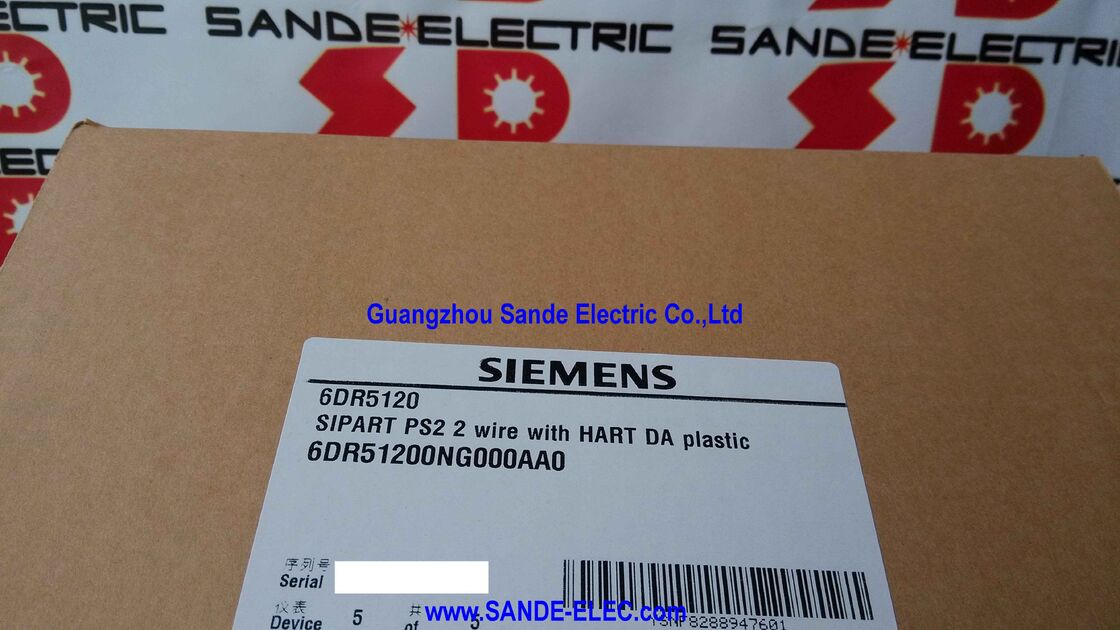

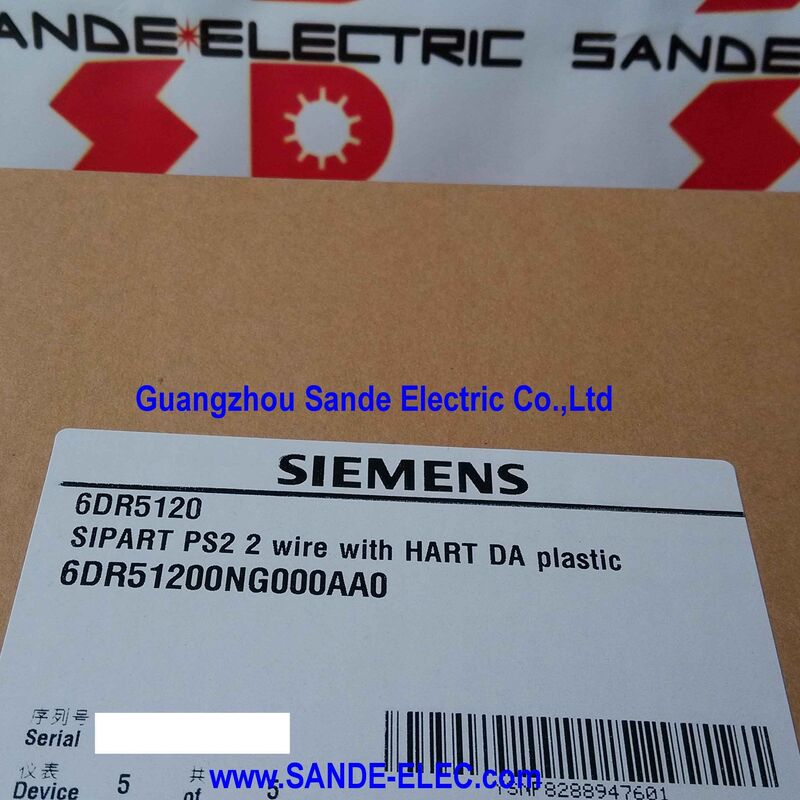

έξυπνος ηλεκτροπνευματικός τοποθετητής 6DR5120-0NG00-0AA0 6DR5 120-0NG00-0AA0 6DR5120-ONGOO-OAAO

Σίμενς 6DR5120-0NG00-0AA0 SIPART PS2 έξυπνος ηλεκτροπνευματικός τοποθετητής 420mA / HART, διπλή δράση, πολυκαρβονικό IP66, M20 × 1,5 / G 1/4, σταθερό γλιστριστικό συμπλέκτη

Σύνοψη

ΗΗ Siemens 6DR5120-0NG00-0AA0είναι ο έξυπνος ηλεκτροπνευματικός τοποθετητής SIPART PS2 που είναι διαμορφωμένος για διπλό ενεργό πνευματικό κινητήρα με ψηφιακή επικοινωνία HART μέσω ενός τυποποιημένου κυκλώματος δύο καλωδίων 4 ′ 20 mA.

It is one of the most widely deployed positioner variants in process automation — the double-acting output combined with HART protocol covers the majority of control valve installations where both opening and closing movements require pneumatic drive (as opposed to spring-return single-acting actuators), και όταν η ψηφιακή επικοινωνία με χειροκίνητο επικοινωνιακό σύστημα ή σύστημα διαχείρισης περιουσιακών στοιχείων αποτελεί τυποποιημένη απαίτηση για την εγκατάσταση.

Η σειρά SIPART PS2 είναι επί δεκαετίες ένα σταθερό μέρος σε εργοστάσια επεξεργασίας, που εκτιμάται για τον συνδυασμό της ακριβούς τοποθέτησης,μια ρουτίνα αυτοδιαμετρήσεως που προσαρμόζει τον τοποθετητή στον ενεργοποιητή χωρίς χειροκίνητη διαστολή ή μηδενική ρύθμιση, και ένα εκτεταμένο πακέτο διαγνωστικής που παρακολουθεί την κατάσταση βαλβίδας και ενεργοποιητή με την πάροδο του χρόνου.

Η ειδική παραλλαγή στο παρόν μέρος αριθμός ∙ περίβλημα από πολυκαρβονικό, ηλεκτρική σύνδεση M20×1.5, πνευματική σύνδεση G 1/4,σταθερό γλιστρικό συμπλέκτη είναι η τυποποιημένη ευρωπαϊκή διαμόρφωση νήματος για εγκαταστάσεις σε μη επικίνδυνες περιοχές.

Ο ρυθμιζόμενος σύμπλεκτη γλιστρίσματος στον άξονα ανατροφοδότησης είναι μια πρακτική λεπτομέρεια που επηρεάζει την εγκατάσταση και τη συντήρηση.

Ο άξονας ανατροφοδότησης μεταδίδει την θέση του ενεργοποιητή πίσω στο εσωτερικό δυνατομέτρο του τοποθετητή.

The clutch allows the feedback coupling to slip if the actuator movement exceeds the positioner's mechanical travel limit — preventing mechanical damage to the position sensor if the valve or actuator reaches its hard stop before the positioner's feedback mechanism does.

Το χαρακτηριστικό "διορθώσιμο" επιτρέπει το συμπλέκτη να κλειδώσει στη θέση του μόλις οριστεί το σωστό εύρος, εξαλείφοντας το παιχνίδι στην ανατροφοδότηση που διαφορετικά θα προκαλούσε υστερέση ελέγχου.

Το περίβλημα από πολυκαρβονικό (Macrolon) παρέχει προστασία IP66 ∙ αδιάβροχο και ανθεκτικό σε ισχυρά αεροπλάνα νερού ∙ και ισοδυναμία NEMA 4X.

Για τις τυπικές εγκαταστάσεις επεξεργασίας άνω του εδάφους σε πετροχημικές, χημικές, επεξεργαστικές εγκαταστάσεις νερού και γενικές εγκαταστάσεις επεξεργασίας χωρίς κίνδυνο έκρηξης, η παραλλαγή πολυανθρακούχου είναι η τυποποιημένη επιλογή.Είναι ελαφρύτερο από την αλουμινένια έκδοση και ευκολότερο να χρησιμοποιείται στο πεδίο.

Βασικές προδιαγραφές

Διπλή παράσταση έναντι μονοδραματισμού ∙ Γιατί έχει σημασία

Η ονομασία "διπλή δράση" στην προδιαγραφή 6DR5120-0NG00-0AA0 περιγράφει τη διάταξη της πνευματικής εξόδου:ο ελεγκτής θέσης παρέχει ρυθμιζόμενη πίεση αέρα τόσο στους θαλάμους ανοίγματος όσο και στο θάλαμο κλεισίματος ενός ενεργοποιητή διπλής δράσης, που ελέγχει την κίνηση και στις δύο κατευθύνσεις μέσω ενεργού πνευματικού ρεύματος.

Αυτό έρχεται σε αντίθεση με τους ενεργοποιητές μονοδρόμου (απόλυσης ελαστικών) όπου η μία κατεύθυνση οδηγείται από την πίεση του αέρα και η άλλη από ένα συμπιεσμένο ελαστικό.

Οι ενεργοποιητές διπλής δράσης προσφέρουν αρκετά πλεονεκτήματα εφαρμογής έναντι των σχεδίων ελατήριας επιστροφής: μπορούν να παρέχουν μεγαλύτερη ώθηση ή ροπή και στις δύο κατευθύνσεις,δεν υπόκεινται σε υποβάθμιση των ελαστικών με την πάροδο του χρόνου που επηρεάζει τη συμπεριφορά ασφαλείας, και μπορούν να προσδιοριστούν όταν το φυσικό μέγεθος του περιτύλιγματος του ενεργοποιητή δεν επιτρέπει ένα ελατήριο της απαιτούμενης δύναμης.

Για βαλβίδες μεγάλου διαμέτρου όπου η δύναμη για την κίνηση του πρίζου ή του δίσκου είναι σημαντική και στις δύο κατευθύνσεις, η διπλή δράση είναι η τυποποιημένη αρχιτεκτονική ενεργοποιητή.

Ο ειδικός αριθμός εξαρτήματος 6DR5120-0NG00-0AA0 προορίζεται για διπλή δράση (το "NG" στο προσθήκη υποδηλώνει διπλή δράση από πολυκαρβονικό με γλιστερό συμπλέκτη και σύνδεση M20 × 1,5).Οι χρήστες που καθορίζουν για έναν ενεργοποιητή επαναφοράς ελαστικού (μοναδικής δράσης) θα πρέπει να επιβεβαιώσουν τον σωστό κωδικό προφίλ πριν από την παραγγελία., καθώς οι μονοδραστικές παραλλαγές φέρουν διαφορετικές ονομασίες προθεσμιών και διαφέρουν εσωτερικά στο πνευματικό κύκλωμα εξόδου.

Η ενσωμάτωση HART και η SIMATIC PDM

Η επικοινωνία HART μέσω του βρόχου 4 ̇ 20mA επιτρέπει τη διάγνωση του τοποθετητή, τις παραμέτρους ρύθμισης, and operating data to be accessed remotely using a HART handheld communicator (such as a Emerson 475 Field Communicator) or through asset management software including Siemens' own SIMATIC PDM (Process Device Manager).

Από το SIMATIC PDM, ένας χειριστής μπορεί να διαβάσει την τρέχουσα θέση, το σημείο ρύθμισης και την απόκλιση του τοποθετητή σε πραγματικό χρόνο.και ιστορικό χρόνου απόκρισης· να εκτελέσει τη δοκιμή πλήρους εγκεφαλικού εγκεφάλου (FST) και τη δοκιμή μερικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλικής εγκεφαλπου χαρακτηρίζει τη δυναμική συμπεριφορά του πνευματικού ενεργοποιητή· και να ρυθμίσετε όλες τις εσωτερικές παραμέτρους ∆ νεκρή ζώνη, λειτουργία στενής κλειστής, ρυθμίσεις διαχωρισμένου εύρους και καμπύλη χαρακτηρισμού σημείου ρύθμισης.

Αυτό το διαγνωστικό βάθος είναι ένας από τους κύριους λόγους για τους οποίους τα εργοστάσια επεξεργασίας καθορίζουν τους τοποθετητές SIPART PS2:τα δεδομένα HART παρέχουν συνεχή αξιολόγηση της κατάστασης της βαλβίδας που επιτρέπει την προβλεπτική συντήρηση και όχι την αντιδραστική αντίδραση κατάρρευσης.

Αυτοκατατάταξη ∙ Αυτόματη εκκίνηση

Ένα από τα πιο αξιοσημείωτα λειτουργικά χαρακτηριστικά του SIPART PS2 είναι η αυτόματη εκκίνηση.κατά τη διάρκεια της οποίας:

1. Οδηγεί τον κινητήρα αργά στο κοντινό όριο και καταγράφει τη θέση μηδέν.
2. Οδηγεί μέχρι το ανοιχτό όριο και καταγράφει τη θέση πλήρους διαδρομής.
3. Υπολογίζει τη μηχανική πορεία και προσαρμόζει τις εσωτερικές παραμέτρους του για τον κινητήρα.
4. Εκτελεί μια σύντομη δυναμική δοκιμή για τον χαρακτηρισμό της πνευματικής απόκρισης του ενεργοποιητή για τη ρύθμιση του ελεγκτή.

Η όλη ρουτίνα συνήθως ολοκληρώνεται σε λίγα λεπτά.Δεν απαιτούνται χειροκίνητα δυνατομετρικά διαστήματος και μηδενικής ρύθμισης. Ο τοποθετητής καθορίζει αυτές τις τιμές υπολογιστικά από την αυτόματη μέτρηση της πορείας..

Για τις ομάδες συντήρησης που αντικαθιστούν ένα χαλασμένο συσκευαστή θέσης, αυτή η αυτοκαθορισμός μειώνει δραματικά το χρόνο που απαιτείται για να τεθεί σε λειτουργία μια νέα μονάδα.

Γενικές ερωτήσεις

Ε1: Ο προγραμματιστής αυτός έχει καθοριστεί για ενεργοποιητές διπλής δράσης.

Όχι, το εσωτερικό πνευματικό κύκλωμα της διπλής λειτουργίας παραλλαγής είναι ειδικά σχεδιασμένο για δύο πνευματικές εξόδους.

Ο αλγόριθμος ελέγχου υποθέτει ότι και οι δύο θάλαμοι είναι πνευματικά.

Για έναν ενεργοποιητή επαναφοράς ελαστικού, πρέπει να προσδιορίζεται η μονοδραστική παραλλαγή. Το εσωτερικό κύκλωμα διοχετεύει διαφορετικά την πνευματική ισχύ.και η λογική αποσυμπίεσης ασφαλείας κατά την απώλεια ηλεκτρικής ενέργειας λειτουργεί σωστά μόνο στη διαμόρφωση μίας δράσης.

Ε2: Ο σταθερός συσσωρευτής αναφέρθηκε ως βασικό χαρακτηριστικό.

Μετά την τοποθέτηση του τοποθετητήρα στον ενεργοποιητή, η ζεύξη του άξονα ανατροφοδότησης συνδέεται με την καρφίτσα ή τον βραχίονα οδήγησης του ενεργοποιητή.

Με τον ενεργοποιητή τοποθετημένο στη μέση της κίνησης, ο συμπλέκτης ενεργοποιείται σφίγγοντας τον μηχανισμό κλειδώματος, σταθεροποιώντας τον άξονα ανατροφοδότησης στη θέση που αντιστοιχεί στην πραγματική θέση του ενεργοποιητή.Ο συμπλέκτης θα μεταδώσει στη συνέχεια ακριβή ανατροφοδότηση θέση σε όλη την περιοχή ταξιδιού του ενεργοποιητή.

Εάν ο ενεργοποιητής φτάσει σε σκληρή μηχανική στάση, ο συμπλέκτης γλιστρά αντί να μεταδώσει τη δύναμη υπερκίνησης στο εσωτερικό δυνατομέτρο.

Το εγχειρίδιο χειρισμού SIPART PS2 παρέχει την ειδική διαδικασία δέσμευσης του συμπλέκτη.

Ε3: Είναι κατάλληλο το περίβλημα από πολυανθρακικό (Macrolon) του 6DR5120-0NG00-0AA0 για εξωτερική χρήση υπό άμεσο ηλιακό φως;

Το πολυανθρακικό υποβαθμίζεται με παρατεταμένη έκθεση σε υπεριώδη ακτινοβολία, η οποία μπορεί να προκαλέσει εύθραυσμα και αλλαγή χρώματος κατά τη διάρκεια ετών εξωτερικής χρήσης.

Για τις εξωτερικές εγκαταστάσεις, η Siemens συνιστά είτε σταθερές στις ακτινοβολίες UV παραλλαγές του περιβλήματος από πολυανθρακικό, μια κατάλληλη αντηλιακή προστασία, είτε την παραλλαγή του περιβλήματος από αλουμίνιο.

Η βαθμολογία IP66 προστατεύει από βροχή και αερίες νερού ανεξάρτητα από το πρόβλημα των υπεριώδεις ακτίνων,αλλά η μακροπρόθεσμη μηχανική ακεραιότητα του περιβλήματος σε εξωτερικά περιβάλλοντα υψηλής υπεριώδους ακτινοβολίας είναι η εξέταση που οδηγεί συνήθως στην προτίμηση του αλουμινίου σε τέτοιες εγκαταστάσεις.

Ε4: Ποιο είναι το ελάχιστο ηλεκτρικό ρεύμα τροφοδοσίας που απαιτείται από τον βρόχο 4 ̇ 20 mA από τον τοποθετητή;

Το SIPART PS2 σε διαμόρφωση 2 καλωδίων είναι μια συσκευή που τροφοδοτείται με βρόχο ∙ αντλεί την ηλεκτρική ισχύ λειτουργίας του από τον ίδιο τον βρόχο ρεύματος 4 ∙ 20 mA.

Το ελάχιστο ρεύμα για τη διατήρηση της λειτουργίας του τοποθετητή είναι περίπου 3,6mA, ελαφρώς χαμηλότερο από την τιμή χαμηλότερης εμβέλειας 4mA του σήματος θέσης.

Αυτό σημαίνει ότι ο τοποθετητής παραμένει σε λειτουργία ακόμη και όταν η τιμή ρύθμισης είναι στην ελάχιστη τιμή της (4mA), με την υπόλοιπη ισχύ 3,6mA να παρέχει την ισχύ λειτουργίας.

Η τροφοδοσία βρόχου πρέπει να είναι ικανή να διατηρεί την απαιτούμενη τάση σε όλη την αντίσταση του βρόχου σε όλες τις τιμές ρεύματος βρόχου, όπως ορίζεται στο εγχειρίδιο χειρισμού SIPART PS2.

Ε5: Μπορεί η δοκιμή μερικού εγκεφαλικού επεισοδίου (PST) να ξεκινήσει από έναν χειροκίνητο επικοινωνητή HART χωρίς το λογισμικό SIMATIC PDM;

Η περιγραφή της συσκευής SIPART PS2 HART (DD) περιλαμβάνει τη λειτουργία δοκιμής μερικής εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώριας εγχώ

Ο επικοινωνητής εμφανίζει την τρέχουσα θέση, επιτρέπει τη ρύθμιση των παραμέτρων ροής, ξεκινά την δοκιμή και καταγράφει το αποτέλεσμα.

Το SIMATIC PDM δεν απαιτείται για βασική διαγνωστική πρόσβαση, αν και παρέχει μια πλουσιότερη διεπαφή με την καταγραφή ιστορικών δεδομένων και τη δημιουργία αναφορών που δεν προσφέρει ένας χειροκίνητος επικοινωνιακός υπολογιστής.
