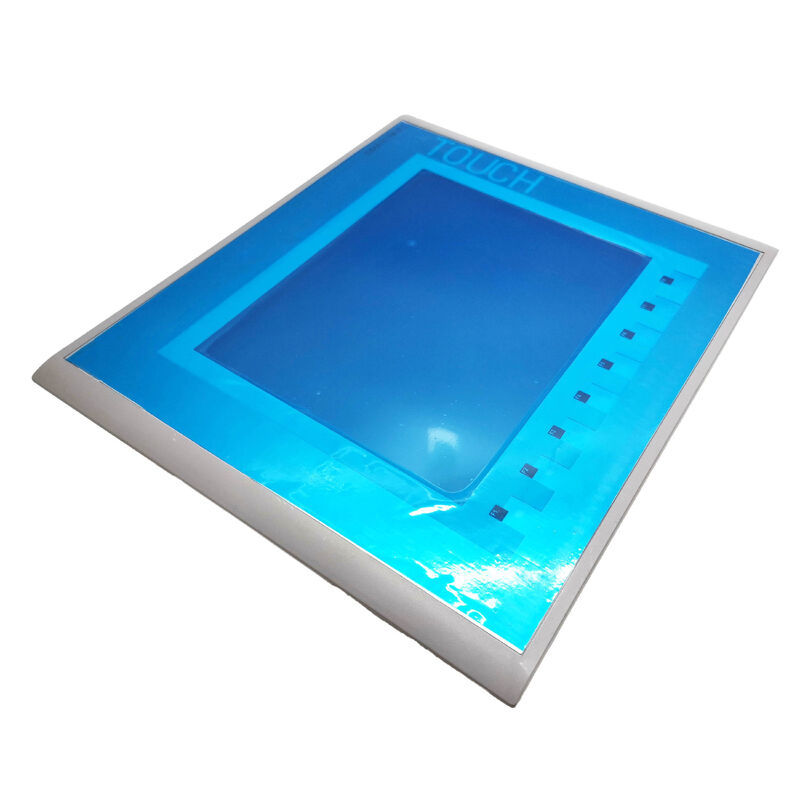

6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 HMI Panel Νέο Γνήσιο

Siemens 6AV6647-0AE11-3AX0 | SIMATIC HMI KTP1000 Basic Color DP — 10.4" TFT 640×480, 256 Χρώματα, Πλήκτρα/Αφής, MPI/PROFIBUS DP, 24V DC, IP65

Επισκόπηση

Το Siemens 6AV6647-0AE11-3AX0 είναι το KTP1000 Basic Color DP — ένα πάνελ διεπαφής ανθρώπου-μηχανής 10,4 ιντσών από τη σειρά SIMATIC Basic Panel της Siemens, σχεδιασμένο για βιομηχανικούς σταθμούς χειριστή όπου απαιτείται έγχρωμη οθόνη και λειτουργία αφής και πλήκτρων με συνδεσιμότητα σε συστήματα PLC που βασίζονται σε MPI ή PROFIBUS DP.

Είναι η παραλλαγή PROFIBUS DP της σειράς KTP1000 Basic. Η αντίστοιχη παραλλαγή PROFINET φέρει διαφορετικό αριθμό εξαρτήματος.

Το "Basic" στην ονομασία του πάνελ αντικατοπτρίζει τη θέση του στην ιεραρχία SIMATIC HMI: καταλαμβάνει την κατώτερη βαθμίδα του χαρτοφυλακίου πάνελ της Siemens, κάτω από τη σειρά Comfort Panel, αλλά παρέχει τις βασικές λειτουργίες HMI που χρειάζονται οι περισσότεροι σταθμοί χειριστή σε επίπεδο μηχανής: εμφάνιση τιμών διεργασίας, ένδειξη συναγερμών, διαχείριση συνταγών, αναφορές και τάσεις, μέσω ενός περιβάλλοντος διαμόρφωσης που μοιράζεται την ίδια εργαλειοθήκη λογισμικού WinCC με τα πάνελ υψηλότερης βαθμίδας.

Αυτή η κοινή προσέγγιση διαμόρφωσης σημαίνει ότι ένα έργο που ξεκίνησε σε ένα KTP1000 Basic μπορεί να μεταφέρει τον σχεδιασμό της οθόνης του σε ένα Comfort Panel με σχετικά μικρή επανεπεξεργασία, εάν οι απαιτήσεις αυξηθούν.

Στα 10,4 ίντσες, το KTP1000 εντάσσεται φυσικά σε πάνελ ελέγχου μηχανών όπου ο χειριστής χρειάζεται να βλέπει πολλαπλές τιμές διεργασίας ταυτόχρονα — την κατάσταση ζώνης ενός συστήματος μεταφορέα, τον αριθμό προϊόντων και την ταχύτητα μιας μηχανής συσκευασίας, ή τις θέσεις άξονα και την κατάσταση προγράμματος ενός εργαλειομηχανής — χωρίς να χρειάζεται να μετακινηθεί σε πολλαπλές οθόνες.

Η ανάλυση 640×480 pixel σε αυτό το μέγεθος οθόνης προσφέρει άνετη αναγνωσιμότητα κειμένου και γραφικών σε τυπικό βιομηχανικό φωτισμό περιβάλλοντος χωρίς επιπλέον φωτεινότητα οθόνης πέραν των εργοστασιακών ρυθμίσεων του πάνελ.

Ο συνδυασμός μιας σειράς 8 πλήκτρων λειτουργιών κάτω από την οθόνη με πλήρη δυνατότητα οθόνης αφής στην ίδια την οθόνη προσφέρει στους χειριστές δύο τρόπους αλληλεπίδρασης για το ίδιο πάνελ.

Η λειτουργία πληκτρολογίου προτιμάται σε περιβάλλοντα όπου φοριούνται γάντια ή όπου οι δονήσεις καθιστούν δύσκολη την ακριβή αφή. Η αλληλεπίδραση με οθόνη αφής είναι ταχύτερη για την εισαγωγή παραμέτρων και την πλοήγηση όταν οι συνθήκες πρόσβασης του χειριστή είναι καθαρές και σταθερές.

Και οι δύο τρόποι μπορούν να ελέγχουν πλήρως τη διεπαφή ανεξάρτητα.

Βασικές Προδιαγραφές

MPI και PROFIBUS DP — Δύο Πρωτόκολλα, Μία Διεπαφή

Η κατάληξη -0AE11 υποδηλώνει την παραλλαγή επικοινωνίας MPI/PROFIBUS DP του KTP1000. Και τα δύο πρωτόκολλα μοιράζονται τον ίδιο φυσικό σύνδεσμο RS 485 στο πάνελ — το πρωτόκολλο επιλέγεται στη διαμόρφωση του πάνελ.

Αυτή η φυσική διεπαφή διπλού πρωτοκόλλου είναι κοινή σε όλη τη σειρά Basic Panel DP της Siemens και αντικατοπτρίζει την περίοδο μετάβασης μεταξύ του παλαιότερου μοντέλου προγραμματισμού και επικοινωνίας που βασίζεται σε MPI (που χρησιμοποιείται με CPU S7-300) και της αρχιτεκτονικής δικτύου πεδίου PROFIBUS DP που έγινε το πρότυπο για συνδέσεις κατανεμημένης εισόδου/εξόδου.

Όσον αφορά την πρακτική εγκατάσταση, οι περισσότερες μηχανές που λειτουργούν με CPU S7-300 θα συνδέσουν το KTP1000 DP μέσω MPI στη θύρα MPI της CPU για διαμόρφωση και επικοινωνία κατά τη διάρκεια λειτουργίας. Μηχανές με πιο σύνθετες αρχιτεκτονικές όπου το HMI πρέπει να βρίσκεται στο δίκτυο PROFIBUS παράλληλα με συσκευές εισόδου/εξόδου μπορούν να συνδέσουν το πάνελ ως κύριο PROFIBUS στη διεπαφή DP της CPU.

Η διεπαφή RS 422, η οποία είναι επίσης διαθέσιμη σε αυτόν τον σύνδεσμο, επιτρέπει την επικοινωνία Modbus RTU με ελεγκτές τρίτων που χρησιμοποιούν Modbus ως σειριακό πρωτόκολλο.

Αυτό χρησιμοποιείται σε εγκαταστάσεις μηχανών πολλαπλών προμηθευτών όπου το HMI λειτουργεί ως διεπαφή χειριστή για συστήματα PLC που δεν είναι της Siemens.

Διαμόρφωση WinCC Flexible και TIA Portal

Το 6AV6647-0AE11-3AX0 κυκλοφόρησε κατά την εποχή του WinCC Flexible και το κύριο λογισμικό διαμόρφωσής του είναι το WinCC Flexible 2008 SP2 Compact ή νεότερο.

Είναι επίσης διαμορφώσιμο στο πρώιμο TIA Portal (STEP 7 Basic V11, WinCC Basic V11), αν και η μετάβαση στο TIA Portal στις μεταγενέστερες εκδόσεις του εισήγαγε τον κύκλο ανανέωσης των πάνελ KTP που τελικά διέκοψε το KTP1000 Basic με διεπαφή DP υπέρ των πάνελ που είναι εγγενή στο TIA.

Έργα που διαμορφώνονται στο WinCC Flexible για το KTP1000 DP μπορούν να μεταφερθούν στο TIA Portal WinCC εάν πραγματοποιηθεί αναβάθμιση υλικού σε πάνελ τρέχουσας γενιάς, διατηρώντας τα σχέδια οθόνης, τις διαμορφώσεις συναγερμών και τα δεδομένα συνταγών με το εργαλείο μεταφοράς του TIA Portal.

Εγκατάσταση και Συναρμολόγηση

Το πάνελ τοποθετείται σε άνοιγμα σε μια επίπεδη επιφάνεια, στερεωμένο με κλιπ συναρμολόγησης που παρέχονται με τη μονάδα.

Η διάσταση του ανοίγματος είναι 299mm × 227mm. Το μέγιστο πάχος υλικού του πάνελ στο άνοιγμα είναι 4mm.

Η βαθμολογία IP65 στην μπροστινή όψη σημαίνει ότι η οθόνη και το πλαίσιο του πάνελ είναι σφραγισμένα έναντι εισόδου σκόνης και πίδακας νερού — τυπικό για πάνελ χειριστή μηχανών που εκτίθενται σε ψεκασμό ψυκτικού, νερό καθαρισμού ή σκονισμένα περιβάλλοντα μηχανουργείου.

Η πίσω όψη (IP20) δεν προορίζεται για έκθεση σε υγρά ή αγώγιμη σκόνη.

Η κάθετη εγκατάσταση είναι ο καθορισμένος προσανατολισμός για το εύρος θερμοκρασίας λειτουργίας 0 έως 50°C.

Όταν τοποθετείται σε γωνίες έως 35° από την κάθετο, το εύρος θερμοκρασίας λειτουργίας μπορεί να μειωθεί — συμβουλευτείτε το εγχειρίδιο εγκατάστασης του πάνελ για την καμπύλη μείωσης σε μη κάθετες γωνίες τοποθέτησης.

Συχνές Ερωτήσεις

Ε1: Το KTP1000 Basic Color DP διακόπηκε τον Οκτώβριο του 2022. Ποια είναι η προτεινόμενη αντικατάσταση τρέχουσας γενιάς;

Η τρέχουσα αντικατάσταση της Siemens για το KTP1000 Basic Color DP βρίσκεται στη σειρά SIMATIC HMI Basic Panel Generation 2 ή KTP1000 Basic PN, ανάλογα με την απαιτούμενη διεπαφή.

Για συνδεσιμότητα PROFIBUS DP, οι τρέχουσες προτάσεις της Siemens περιλαμβάνουν έναν μετατροπέα διεπαφής ή μια μετάβαση σε PROFINET, καθώς τα Basic Panels τρέχουσας γενιάς εστιάζουν στην επικοινωνία PROFINET.

Για άμεση προμήθεια αντικατάστασης, η δευτερογενής αγορά διαθέτει δοκιμασμένες μονάδες KTP1000 DP από μηχανές που έχουν αποσυρθεί.

Ε2: Μπορεί το KTP1000 DP να επικοινωνεί ταυτόχρονα με πολλαπλά PLC στο ίδιο δίκτυο MPI;

Σε ένα δίκτυο MPI, το KTP1000 μπορεί να διαμορφωθεί για να επικοινωνεί με μια καθορισμένη CPU PLC ως κύριο ελεγκτή του.

Το MPI είναι ένα δίαυλο πολλαπλών σημείων που επιτρέπει πολλαπλούς κόμβους, αλλά το πάνελ KTP1000 Basic έχει σχεδιαστεί ως συσκευή HMI ενός κύριου ελεγκτή που διατηρεί επικοινωνία με ένα διαμορφωμένο PLC κάθε φορά.

Για εφαρμογές πολλαπλών ελεγκτών, ξεχωριστά αντικείμενα οθόνης μπορούν να συνδεθούν με ετικέτες από διαφορετικούς ελεγκτές, αλλά αυτό απαιτεί προσεκτική διαμόρφωση στο WinCC Flexible και υπόκειται σε περιορισμούς καθυστέρησης επικοινωνίας του δικτύου MPI.

Ε3: Το MTBF του οπίσθιου φωτισμού του πάνελ είναι 50.000 ώρες. Τι σημαίνει αυτό λειτουργικά;

50.000 ώρες στους 25°C είναι ο στατιστικός μέσος χρόνος μεταξύ βλαβών για τον οπίσθιο φωτισμό LED σε αυτή τη θερμοκρασία αναφοράς. Σε τυπικές θερμοκρασίες λειτουργίας μηχανής άνω των 25°C, το MTBF μειώνεται.

Σε συνεχή λειτουργία 24/7, οι 50.000 ώρες αντιπροσωπεύουν περίπου 5,7 χρόνια λειτουργίας πριν ο οπίσθιος φωτισμός φτάσει στατιστικά στο μέσο σημείο αξιοπιστίας του.

Στην πράξη, η μείωση της φωτεινότητας του οπίσθιου φωτισμού είναι μια σταδιακή διαδικασία, και η προγραμματισμένη αντικατάσταση συντήρησης πριν από τη βλάβη — αντί για την αντιδραστική αντικατάσταση μετά τη βλάβη — είναι η προτεινόμενη προσέγγιση για κρίσιμους σταθμούς χειριστή.

Ε4: Μπορεί αυτό το πάνελ να χρησιμοποιηθεί για εξωτερικές εφαρμογές όπου απαιτείται αναγνωσιμότητα στο φως του ήλιου;

Το KTP1000 Basic Color DP έχει σχεδιαστεί για εσωτερική βιομηχανική εγκατάσταση. Η έγχρωμη οθόνη TFT 256 χρωμάτων δεν είναι τύπου υψηλής φωτεινότητας, και το άμεσο ηλιακό φως προκαλεί σημαντική ανακλαστική αντανάκλαση που μειώνει την αναγνωσιμότητα.

Οι εξωτερικές εγκαταστάσεις απαιτούν είτε σκίαστρο/κουκούλα πάνω από το πάνελ, προστατευτικό οθόνης κατά της αντανάκλασης, είτε παραλλαγή οθόνης υψηλότερης φωτεινότητας.

Η βαθμολογία IP65 στην μπροστινή όψη παρέχει προστασία από βροχή και σκόνη, αλλά η φωτεινότητα της οθόνης είναι ο περιοριστικός παράγοντας για εξωτερική χρήση.

Ε5: Πόσα μηνύματα συναγερμού μπορεί να χειριστεί ταυτόχρονα το πάνελ KTP1000 Basic;

Το πάνελ KTP1000 Basic υποστηρίζει χειρισμό συναγερμών μέσω της διαμόρφωσης WinCC Flexible. Στην αρχιτεκτονική του Basic panel, το μέγεθος του buffer συναγερμών και ο αριθμός ταυτόχρονων ενεργών συναγερμών καθορίζονται από τα όρια διαμόρφωσης που ορίζονται στο WinCC Flexible για αυτήν την κατηγορία συσκευών.

Ο μεταγλωττιστής του έργου θα υποδείξει εάν η διαμόρφωση συναγερμών υπερβαίνει τα όρια μνήμης ή επεξεργασίας της συσκευής.

Για εφαρμογές που απαιτούν εκτεταμένη διαχείριση συναγερμών με μεγάλα buffers ιστορικού, η σειρά SIMATIC Comfort Panel παρέχει μεγαλύτερες χωρητικότητες buffer συναγερμών και πιο εξελιγμένες λειτουργίες διαχείρισης συναγερμών.
