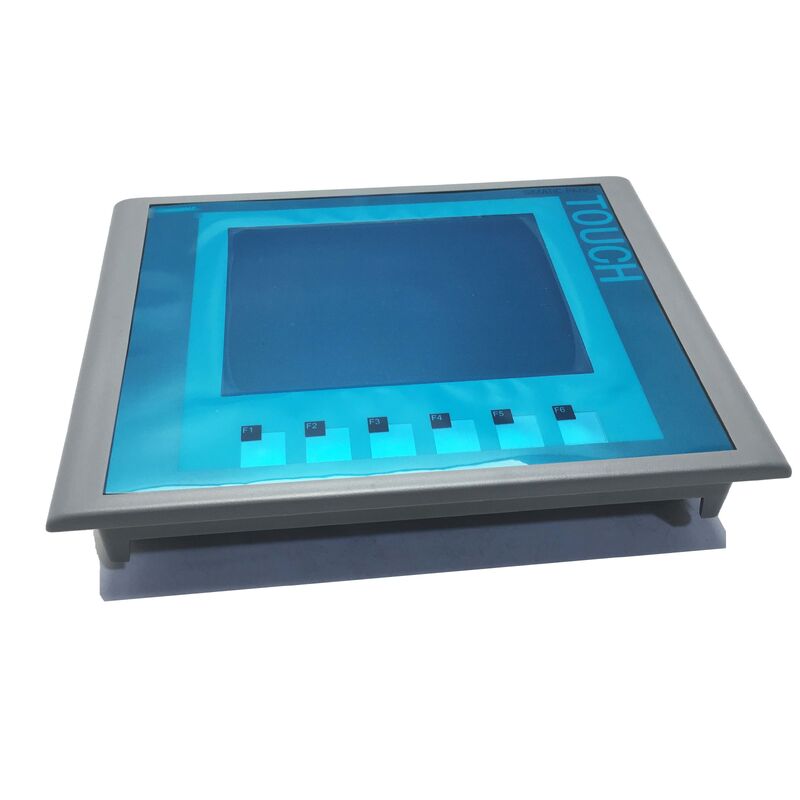

6AV6647-0AC11-3AX1 Εικονική οθόνη Αγόρι 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Εικονική οθόνη Αγόρι 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Εικονική οθόνη Αγόρι 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Εικονική οθόνη Αγόρι 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Εικονική οθόνη Αγόρι 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Εικονική οθόνη Αγόρι 6AV66470AC113AX1

6AV6647-0AC11-3AX1 Εικονική οθόνη Αγόρι 6AV66470AC113AX1

Τόπος καταγωγής Κίνα
Μάρκα Siemens
Πιστοποίηση CE RoHS
Αριθμό μοντέλου 6AV6 647-0AC11-3AX1
Λεπτομέρειες προϊόντος
Αριθμό μοντέλου:
6AV6 647-0AC11-3AX1
Μάρκα:
Siemens
Τύπος προϊόντος:
Βασικός πίνακας HMI
Σειρά:
Βασικό πάνελ SIMATIC HMI
Τύπος οθόνης:
TFT
Μέγεθος οθόνης:
Κατηγορία οθόνης 6 ιντσών / 5,7 ιντσών
Χρώματα εμφάνισης:
256 χρώματα
Λειτουργία:
Λειτουργία πλήκτρου και αφής
Εγγύηση:
Ένα χρόνο
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Τιμή
USD 800-1000 / piece
Συσκευασία λεπτομέρειες
αρχική συσκευασία
Χρόνος παράδοσης
2 ημέρες
Όροι πληρωμής
D/A,L/C,D/P,T/T,Western Union
Δυνατότητα προσφοράς
100 τμχ την ημέρα
Περιγραφή προϊόντος
6AV6647-0AC11-3AX1 Εικονική οθόνη Αγόρι 6AV66470AC113AX1
Επισκόπηση του προϊόντος
6AV6647-0AC11-3AX1∙ SIMATIC KTP600 Βασικό χρώμα DP -- 5,7 ιντσών TFT / 256 χρώματα / PROFIBUS DP / 24VDC / Αγγίξτε + λειτουργία κλειδιού
KTP600 -- Το σημείο εισόδου για συμπαγές HMI συνδεδεμένο με PROFIBUS
Το SIMATIC KTP600 Basic Color DP είναι ένα συμπαγές πάνελ χειριστή σχεδιασμένο για οπτικοποίηση σε επίπεδο μηχανής σε συστήματα ελέγχου που βασίζονται σε PROFIBUS DP. the panel accepts both touch input on the TFT screen and physical function key presses -- six function keys below the display provide tactile button entry for operators who prefer physical controls or work in gloved environments.
Η διεπαφή PROFIBUS DP συνδέεται απευθείας με το δίκτυο PROFIBUS, επιτρέποντας στο πάνελ να επικοινωνεί με οποιονδήποτε master DP -- ένα SIMATIC S7-300, S7-400, ή συμβατό DP slave.Δεν απαιτείται πρόσθετη πύλη δικτύουΟ πίνακας γίνεται ένας κόμβος στο δαχτυλίδι PROFIBUS δίπλα σε συσκευές I/O και δίσκους.
Βασικές προδιαγραφές
Παράμετρος Αξία
Εμφάνιση 5.7" TFT
Απόφαση Επικαιροποιημένα συστήματα
Χρώματα 256
Πεδίο εμφάνισης 115.2 × 86,4 mm
Διασύνδεση Αγγίξτε + 6 πλήκτρα λειτουργίας
Δίκτυο PROFIBUS DP
Προμήθεια 24VDC (19.2-28.8V)
Τρέχων 0.35Α
Εισόδου (I2t) 0.5 Α2*s
5.7" TFT σε 256 χρώματα -- Συμπληκτική απεικόνιση για πίνακες μηχανών
Η οθόνη TFT των 5,7 ιντσών χωράει σε ένα τυπικό πίνακα ελέγχου μηχανής με ελάχιστο βάθος πίσω από το πίνακα.η ενεργή περιοχή εμφάνισης είναι αρκετά μεγάλη για μια οθόνη κατάστασης, οθόνη συναγερμού και εισροές παραμέτρων χωρίς να απαιτείται πλήρης ανοίγματος μεγέθους βιομηχανικού υπολογιστή.
Το 256-χρωματικό TFT αναπαριστά γραφικά διαδικασίας, δείκτες κατάστασης συναγερμού και προβολές τάσεων με επαρκή διαφοροποίηση χρώματος για τις περισσότερες εφαρμογές HMI μηχανών.Για εγκαταστάσεις που χρησιμοποιούσαν προηγουμένως οθόνες απεικόνισης χαρακτήρων ή παλαιότερα μονοχρωματικά HMI, το KTP600 παρέχει σημαντική βελτίωση της πυκνότητας των πληροφοριών και της αναγνώσιμότητας μέσα στον ίδιο χώρο πίνακα.
Σενάρια εφαρμογής
  • Πίνακας ελέγχου μηχανής SIMATIC S7-300:Ένα μηχάνημα παραγωγής χρησιμοποιεί ένα S7-300 με PROFIBUS DP. Το 6AV6647-0AC11-3AX1 συνδέεται ως το τοπικό πάνελ χειριστή - εμφανίζοντας τον τρέχοντα αριθμό παρτίδων, ταχύτητα μηχανής, και ενεργούς συναγερμούς,με πλήκτρα λειτουργίας για τις λειτουργίες Start/Stop/Reset.
  • Αντικατάσταση παλαιού HMI:Ένα μηχάνημα εργαλείου που τρέχει ένα παλαιότερο πίνακα οθόνης κειμένου που συνδέεται με το PROFIBUS απαιτεί αναβάθμιση HMI. Το KTP600 αντικαθιστά το παλιό πίνακα με την ίδια διακοπή,με SIMATIC WinCC ευέλικτη αναδημιουργία των αρχικών τοποθεσιών οθόνης και προσθήκη γραφικής εμφάνισης τάσης.
  • Διανεμημένος σταθμός PROFIBUS:Multiple KTP600 panels connect to the same PROFIBUS DP network at different machine sections -- each panel addresses the relevant PLC data for its section while sharing the same DP cable infrastructure.
Συχνές Ερωτήσεις
Ε: Ποιο λογισμικό διαμόρφωσης είναι συμβατό με το KTP600 Basic Color DP (6AV6647-0AC11-3AX1);
Το SIMATIC WinCC flexible (Compact ή Standard) είναι το τυποποιημένο εργαλείο διαμόρφωσης για αυτή την γενιά πάνελ.κατεβάζεται στο πάνελ μέσω καλωδίου USB ή σύνδεσης προγραμματισμού MPI/PROFIBUS. Εναλλακτικά, το TIA Portal με WinCC (V11 και μεταγενέστερη έκδοση) υποστηρίζει τη μετανάστευση από παλαιότερες διαμορφώσεις πάνελ.Ελέγξτε τις απαιτήσεις συστήματος WinCC για την συγκεκριμένη έκδοση firmware εγκατεστημένη στο πάνελ.
Ε2: Μπορεί το KTP600 Basic Color DP να συνδεθεί σε δίκτυα EtherNet/IP ή PROFINET;
Όχι. Η ονομασία "DP" υποδηλώνει ότι η μοναδική διεπαφή δικτύου αυτού του πάνελ είναι PROFIBUS DP. Δεν έχει θύρα PROFINET ή Industrial Ethernet.μια διαφορετική παραλλαγή KTP με το προφίλ PROFINET (eΗ σύνδεση της έκδοσης DP σε δίκτυο Ethernet απαιτεί εξωτερική πύλη ή συσκευή γεφυρών.
Ε3: Ποια είναι η λειτουργία των 6 φυσικών κλειδιών στο KTP600;
Τα έξι πλήκτρα λειτουργίας (F1-F6) κάτω από την οθόνη TFT είναι ρυθμιζόμενα στο έργο HMI.Μπορούν να προγραμματιστούν ως στιγμιαίες ή κλειδωτικές ενέργειες.Η φυσική τους φύση τις καθιστά κατάλληλες για χειριστές που χρησιμοποιούν βιομηχανικά γάντια ή για εφαρμογές όπου η επαγγέλσιμη επιβεβαίωση του πατήματος ενός κουμπιού προτιμάται από την εισαγωγή μέσω οθόνης αφής.
Ε4: Τι σημαίνει ο βαθμός εισόδου I2t των 0,5 A2*s για την επιλογή της τροφοδοσίας;
Η τιμή I2t χαρακτηρίζει την ενέργεια του παλμού ρεύματος εισροής εκκίνησης.35Α σταθερή κατάστασηΓια τις περισσότερες τυπικές τροφοδοσίες ισχύος DIN σιδηροτροχιάς 24VDC, η τάση της τάσης πρέπει να είναι 0.5 A2*s είναι εντός των φυσιολογικών ορίων· επαληθεύεται η ανοχή της τροφοδοσίας ηλεκτρικής ενέργειας σε έντονο ρεύμα, εάν πολλά πάνελ μοιράζονται ένα κλάδο τροφοδοσίας.
Ε5: Ποια είναι η διαφορά μεταξύ του KTP600 Basic Color DP και του KTP600 Basic Color PN;
Οι παραλλαγές DP (PROFIBUS DP) και PN (PROFINET) του βασικού χρώματος KTP600 είναι φυσικά παρόμοια 5,7 ιντσών TFT πάνελ με την ίδια οθόνη και διάταξη κλειδιών.Η κρίσιμη διαφορά είναι η διεπαφή δικτύου: η παραλλαγή DP (6AV6647-0AC11-3AX1) συνδέεται με δίκτυα DP PROFIBUS· η παραλλαγή PN συνδέεται με βιομηχανικό Ethernet PROFINET.Δεν είναι εναλλάξιμες - η υποδομή δικτύου και η επικοινωνία PLC πρέπει να ταιριάζουν με την παραλλαγή πάνελ.
6AV6647-0AC11-3AX1 Εικονική οθόνη Αγόρι 6AV66470AC113AX1 0
