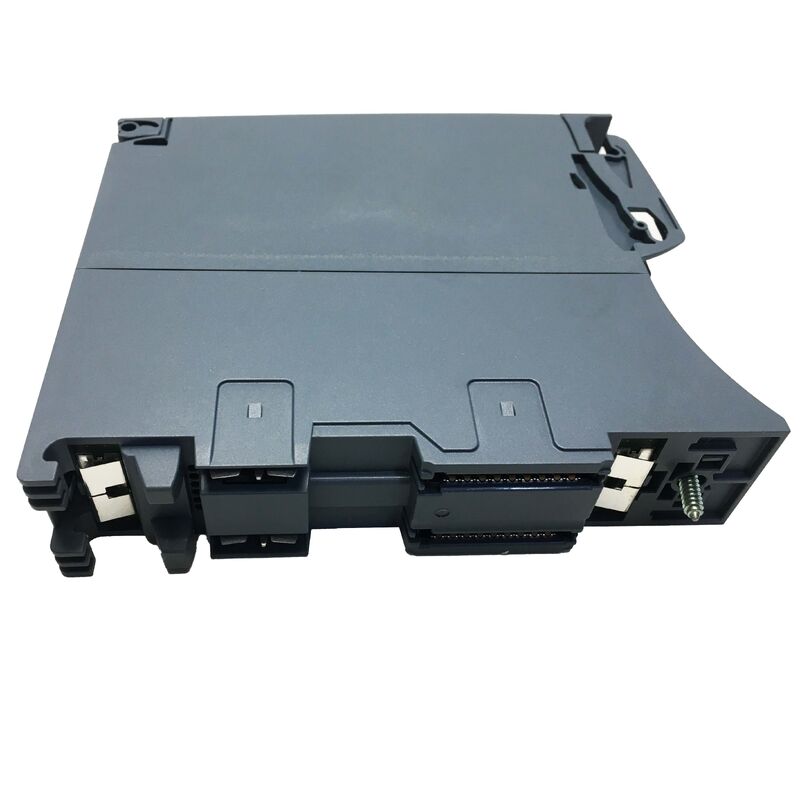

6ES7550-1AA01-0AB0 Simatic S7-1500 Counter Module 6ES75501AA010AB0 Νέο πρωτότυπο

6ES7550-1AA01-0AB0 | Siemens SIMATIC S7-1500 TM Count 2x24V — Μετρητής υψηλής ταχύτητας 2 καναλιών / Αυξητικός κωδικοποιητής 24 V / Ανίχνευση θέσης

TM Count 2x24V — Καταμέτρηση υψηλής ταχύτητας απευθείας στο ράφι PLC

Η αρθρωτή αρχιτεκτονική του SIMATIC S7-1500 έχει σχεδιαστεί γύρω από εξειδικευμένες λειτουργικές μονάδες που χειρίζονται απαιτητικές εργασίες ανεξάρτητα από τον κύκλο επεξεργασίας της κύριας CPU. Το 6ES7550-1AA01-0AB0 TM Count 2x24V είναι μία από αυτές τις τεχνολογικές μονάδες — μια ειδική μονάδα μετρητή που επεξεργάζεται σήματα κωδικοποιητή υψηλής ταχύτητας με ρυθμούς που δεν μπορεί να ακολουθήσει αξιόπιστα ο κύκλος σάρωσης της CPU.

Οι τυπικές ψηφιακές είσοδοι PLC σαρώνουν με ρυθμό κύκλου προγράμματος. Για καταμέτρηση θέσης και ανίχνευση συμβάντων σε ταχύτητες χιλιάδων παλμών ανά δευτερόλεπτο, η προσέγγιση κύκλου προγράμματος χάνει μετρήσεις και παράγει αναξιόπιστες τιμές θέσης. Η μονάδα TM Count το αντιμετωπίζει αυτό επεξεργάζοντας παλμούς κωδικοποιητή σε υλικό — ανεξάρτητα από τη σάρωση της CPU. Η μονάδα μετράει, συγκρίνει και παράγει εξόδους σε πραγματικό χρόνο και στη συνέχεια καθιστά τα αποτελέσματα διαθέσιμα στην CPU μέσω της εικόνας διεργασίας της μονάδας.

Βασικές Προδιαγραφές

Τι μετράει και ανιχνεύει η ενότητα

Καταμέτρηση παλμών υψηλής ταχύτητας:Καταμέτρηση παλμών κωδικοποιητή σε συχνότητες έως 200 kHz (σύμφωνα με την προδιαγραφή TM Count 2x24V) — κατάλληλος για περιστροφικούς κωδικοποιητές υψηλής ταχύτητας σε μηχανήματα παραγωγής.

Αύξουσα ανίχνευση θέσης:Μετρώντας τους παλμούς τετραγωνισμού A/B από έναν αυξητικό κωδικοποιητή, η μονάδα παρακολουθεί τη γωνιακή ή γραμμική θέση εντός ενός κύκλου μηχανής. Το συσσωρευμένο πλήθος αντιπροσωπεύει τη θέση σε σχέση με την τελευταία αναφορά επιστροφής.

Έλεγχος πύλης:Οι είσοδοι DI μπορούν να διαμορφωθούν ως πύλες υλικού — ενεργοποιώντας ή απενεργοποιώντας τη μέτρηση βάσει εξωτερικών σημάτων (διακόπτης αρχικής συσκευής, αισθητήρας παρουσίας προϊόντος, σκανδάλη συγχρονισμού) χωρίς να επιβαρύνεται η CPU με το χειρισμό διακοπών.

Σενάρια εφαρμογής

Σύστημα τοποθέτησης μεταφορέων:Ένας μεταφορέας γραμμής παραγωγής χρησιμοποιεί έναν αυξητικό κωδικοποιητή στον κινητήριο άξονα. Το TM Count 2x24V παρακολουθεί τη θέση του ιμάντα και ενεργοποιεί σήματα εξόδου ειδικά για το προϊόν όταν οι στόχοι διέρχονται από σταθμούς επεξεργασίας — ανεξάρτητα από τη σάρωση PLC.

Καταμέτρηση προϊόντων μηχανής συσκευασίας:Μια μηχανή συσκευασίας υψηλής ταχύτητας χρειάζεται ακριβή δεδομένα καταμέτρησης προϊόντων. Η μονάδα TM Count μετρά τους παλμούς οπτικού αισθητήρα στην ταχύτητα του μηχανήματος, με τις εξόδους σύγκρισης να ενεργοποιούν τους ενεργοποιητές διαχωρισμού παρτίδας στη σωστή μέτρηση.

FAQ

Ε1: Ποια είναι η μέγιστη συχνότητα μέτρησης του TM Count 2x24V (6ES7550-1AA01-0AB0);

Το TM Count 2x24V επεξεργάζεται σήματα κωδικοποιητή 24V. Η μέγιστη συχνότητα εισόδου εξαρτάται από τη διαμορφωμένη λειτουργία μέτρησης. Στη λειτουργία απλής μέτρησης (μετρώντας μόνο παλμούς A), η μέγιστη συχνότητα είναι υψηλότερη από ό,τι στη λειτουργία τετραγωνισμού. Ανατρέξτε στο εγχειρίδιο υλικού Siemens TM Count 2x24V για τα ακριβή όρια συχνότητας ανά λειτουργία μέτρησης. Η τυπική λειτουργία καλύπτει τις συχνότητες κωδικοποιητών που χρησιμοποιούνται σε βιομηχανικές εφαρμογές εργαλειομηχανών και μεταφορέων.

Ε2: Το 6ES7550-1AA01-0AB0 υποστηρίζει κωδικοποιητές απολύτων SSI;

Όχι. Το TM Count 2x24V υποστηρίζει επαυξητικούς κωδικοποιητές 24 V και κωδικοποιητές παλμών μόνο — δεν υποστηρίζει κωδικοποιητές απολύτων SSI (Σύγχρονη σειριακή διεπαφή). Για εισόδους κωδικοποιητή SSI, η μονάδα SIMATIC S7-1500 TM PosInput (σειρά 6ES7551-xxxx-0AB0) είναι η κατάλληλη μονάδα. Επιβεβαιώστε τον τύπο κωδικοποιητή στην εφαρμογή πριν επιλέξετε τη μονάδα.

Ε3: Πώς ενσωματώνεται η μονάδα TM Count με το πρόγραμμα CPU S7-1500;

Η μονάδα TM Count επικοινωνεί με την CPU μέσω του διαύλου backplane S7-1500. Οι λειτουργίες μέτρησης, τα σημεία ρύθμισης και οι εκχωρήσεις εξόδου διαμορφώνονται μέσω του ΒΗΜΑΤΟΣ 7 (Πύλη TIA) χρησιμοποιώντας τη διαμόρφωση υλικού της μονάδας και τα μπλοκ λειτουργιών συστήματος (SFB). Η CPU διαβάζει τιμές μετρητή και εγγράφει παραμέτρους ελέγχου στην εικόνα διεργασίας της μονάδας. Τα αποκλειστικά SFB (CTRL_HSC) παρέχουν τη διεπαφή προγράμματος για έλεγχο μετρητή και ανάγνωση τιμών.

Ε4: Μπορούν οι εξόδους σύγκρισης του 6ES7550-1AA01-0AB0 να λειτουργήσουν ταχύτερα από τον κύκλο σάρωσης PLC;

Ναί. Οι έξοδοι σύγκρισης στο TM Count 2x24V αντιδρούν σε τιμές μετρητή στο υλικό — η έξοδος αλλάζει όταν ο μετρητής φτάσει στη διαμορφωμένη τιμή σύγκρισης ανεξάρτητα από τον χρόνο κύκλου σάρωσης PLC. Αυτή η αντίδραση υλικού είναι το βασικό πλεονέκτημα της προσέγγισης της τεχνολογικής μονάδας: ο χρονισμός εξόδου είναι ακριβής και καθοριστικός, δεν εξαρτάται από το πότε η CPU επεξεργάζεται στη συνέχεια την εικόνα εξόδου.

Ε5: Ποιο είναι το πλάτος του 6ES7550-1AA01-0AB0 στο rack S7-1500;

Το TM Count 2x24V έχει πλάτος 35 mm στο ράφι S7-1500. Αυτό είναι το τυπικό πλάτος μονής υποδοχής για μονάδες μονής πλάτης SIMATIC S7-1500. Καταλαμβάνει μία υποδοχή στο rack S7-1500 και εγκαθίσταται με την τυπική μέθοδο σύνδεσης μονάδας που χρησιμοποιείται στην οικογένεια προϊόντων S7-1500.
