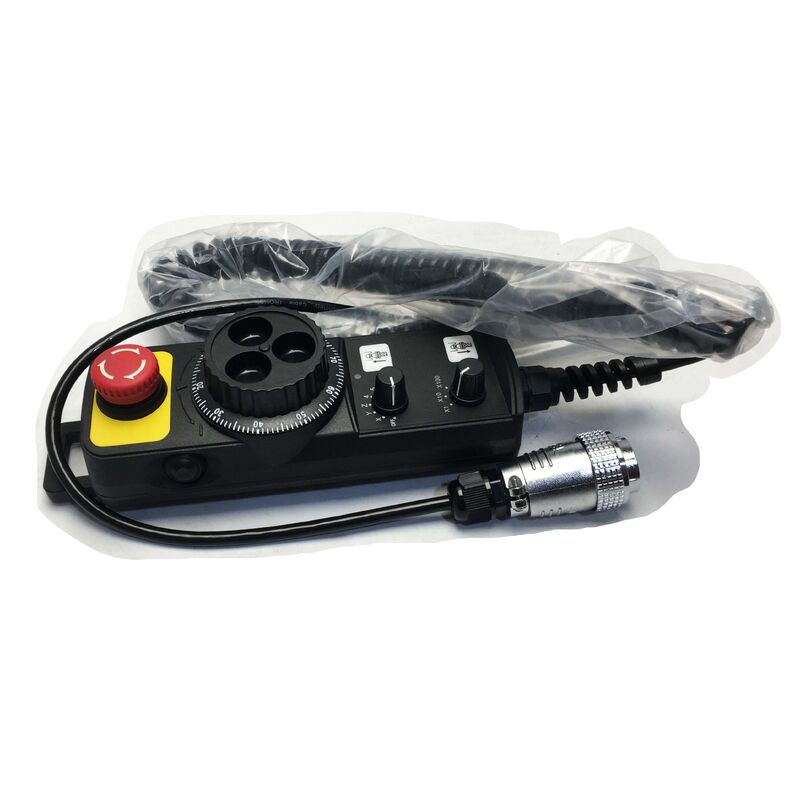

PHCS3-2013 WEIYA Electronic Handwheel PHCS32013 For Weyerhaeuser Standard Series New
  • PHCS3-2013 WEIYA Electronic Handwheel PHCS32013 For Weyerhaeuser Standard Series New
  • PHCS3-2013 WEIYA Electronic Handwheel PHCS32013 For Weyerhaeuser Standard Series New
  • PHCS3-2013 WEIYA Electronic Handwheel PHCS32013 For Weyerhaeuser Standard Series New
  • PHCS3-2013 WEIYA Electronic Handwheel PHCS32013 For Weyerhaeuser Standard Series New
  • PHCS3-2013 WEIYA Electronic Handwheel PHCS32013 For Weyerhaeuser Standard Series New

PHCS3-2013 WEIYA Electronic Handwheel PHCS32013 For Weyerhaeuser Standard Series New

Τόπος καταγωγής Κίνα
Μάρκα WEIYA
Πιστοποίηση CE RoHS
Αριθμό μοντέλου PHCS3-2013
Λεπτομέρειες προϊόντος
Αριθμό μοντέλου:
PHCS3-2013
Μάρκα:
WEIYA
Τύπος προϊόντος:
Χειροκίνητη γεννήτρια παλμών CNC
Σειρά:
PHCS3
Κοινή περιγραφή:
Χειροτροχός για Standard Series
Έλεγχος Χρήση:
Χειροκίνητος έλεγχος κίνησης άξονα X / Y / Z
Τύπος εγκατάστασης:
Φορητός τύπος χειρός
Κατάσταση:
Νέο / χρησιμοποιημένο
Εγγύηση:
Ένα χρόνο
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Τιμή
USD 300-500 / piece
Συσκευασία λεπτομέρειες
αρχική συσκευασία
Χρόνος παράδοσης
2 ημέρες
Όροι πληρωμής
L/C,D/A,D/P,T/T,Western Union
Δυνατότητα προσφοράς
100 τμχ την ημέρα
Περιγραφή προϊόντος
PHCS3-2013 WEIYA Ηλεκτρονικό τροχό PHCS32013 Για Weyerhaeuser Τυποποιημένη σειρά Νέα
PHCS3-2013 CNC Ηλεκτρονικός χειροκίνητος γεννήτης παλμών
Χειροκίνητο / τυλιγμένο καλώδιο / σύνδεσμος κλειδώματος / διεπαφή CNC της τυποποιημένης σειράς
Χειροκίνητη γεννήτρια παλμών ∆ελεγχόμενος άξονας στο εργασιακό κομμάτι
Μια χειροκίνητη γεννήτρια παλμών θέτει τον άμεσο έλεγχο του άξονα στο χέρι του χειριστή στη ζώνη κοπής.Ο χειριστής τοποθετείται στο εργαλείο και γυρίζει τον τροχό χειρός παρακολουθώντας τις αποχωρήσεις εργαλείου σε πραγματικό χρόνο.Το CNC ερμηνεύει κάθε παλμό από τον τροχό ως μια αύξηση κίνησης στον επιλεγμένο άξονα.
Το PHCS3-2013 παράγει ακριβή κλιματικά σήματα.Ένα κλικ του χειροκίνητου τροχού μετακινεί τα κλάσματα του άξονα κατά ένα χιλιοστό, δίνοντας στον χειριστή πλήρη έλεγχο των ταχυτήτων προσέγγισης εργαλείου κατά τη διάρκεια της ρύθμισης και της μέτρησης της μετατόπισης του εργαλείου.
Βασικά χαρακτηριστικά του προϊόντος
Τύπος Εγχειριζόμενη γεννήτρια παλμών (MPG)
Τύπος Εργονομικό σώμα που κρατείται στο χέρι
Ελέγχου Κεντρικός κωδικοποιητής + βοηθητικός διαλέκτης
Καλώδιο Στρογγυλοποιημένα, ελαφρύνσεις ελαστικών
Συνδετήρας Πολυπινή κυκλική κλειδαριά
Διασύνδεση Τυπική σειρά CNC
Σχεδιασμός διπλού χειρισμού ∆ιαλέκτης χειροκίνητου τροχού και άξονα
Το PHCS3-2013 ενσωματώνει δύο χειριστήρια σε ένα φορητό σώμα:
  • Κεντρικός τροχός κωδικοποίησης:Ο κύριος περιστρεφόμενος κωδικοποιητής. Γυρίζοντας τον παράγει τους παλμούς κίνησης που ο CNC μεταφράζει σε κίνηση άξονα.Ο αριθμός των παλμών ανά στροφή καθορίζει την ανάλυση βήματος σε κάθε ρύθμιση πολλαπλασιαστή.
  • Βοηθητικός επιλογής:Ένας δευτερεύων διακόπτης ή διακόπτης για την επιλογή άξονα και πολλαπλασιαστή επιλογή του τι άξονα κινείται (X, Y, Z ή 4ος άξονας) και η αύξηση ανά παλμό (*1, *10, *100).Το γεγονός ότι τα δύο χειριστήρια βρίσκονται σε ένα σώμα σημαίνει ότι ο χειριστής δεν επιστρέφει στο κύριο πάνελ για να αλλάξει άξονα ή μέγεθος βήματος κατά την τοποθέτηση.
Τυλιγμένο καλώδιο και σύνδεσμος κλειδώματος
Το τυλιγμένο καλώδιο επεκτείνεται και συρρικνώνεται χωρίς να τραβάει ένα χαλαρό καλώδιο πάνω από το τραπέζι ή το πάτωμα του μηχανήματος.και γύρω από το εργαλείο ενώ παραμένουν συνδεδεμένα.
Στην άκρη του ελεγκτή, ένας κυκλικός σύνδεσμος πολλαπλών πινών με ένα στριφοειδές κολάρο κλειδώματος στερεώνει τη σύνδεση θετικά.Το κολάρο κλειδώματος αποτρέπει την τυχαία αποσύνδεση κατά τη διάρκεια της χρήσης, επειδή ένα MPG που αποσυνδέεται στη μέση της λειτουργίας μπορεί να αφήσει το CNC σε αόριστη κατάσταση χειροκίνητου τροχούΗ αποσύνδεση απαιτεί σκόπιμη απεμπλοκή.
Σενάρια εφαρμογής
  • Ρυθμισμός στοιχείων του εργασιακού τμήματος:Ο χειριστής τρέχει το σπιντέλ προς τα κάτω για να αγγίξει την επιφάνεια του εργαστηρίου για να καθιερώσει μια μετατόπιση εργασίας στον άξονα Z. Χρησιμοποιώντας το PHCS3-2013 σε * 1 κλιμάκωση ̇ συνήθως 0.001mm ανά παλμό ∙ η επαφή επιβεβαιώνεται μέσω αισθητήρα ή δείκτη αφής ακριβώς τη σωστή στιγμή.
  • Εγχειρητικό πρόγραμμα ξηράς λειτουργίας:Πριν από την εκτέλεση ενός νέου προγράμματος με αυτόματο ρυθμό τροφοδοσίας, ο χειριστής τρέχει με το PHCS3-2013 μέσω της προγραμματισμένης διαδρομής,προώθηση του εργαλείου βήμα προς βήμα και επιβεβαίωση των αποχωρήσεων πριν από την έναρξη του αυτόματου κύκλου.
  • Έλεγχος και επιθεώρηση:Ο χειριστής τρέχει τους άξονες του μηχανήματος για να τοποθετήσει ένα στυλό ανίχνευσης σε σημεία μέτρησης στο εργαλείο.Η λεπτή ανάλυση του MPG επιτρέπει την ακριβή τοποθέτηση του ανιχνευτή χωρίς κίνδυνο υπερβαίνοντας το μέρος.
Συχνές Ερωτήσεις
Ε1: Ποια ανάλυση παλμών παρέχει το PHCS3-2013;
Η ανάλυση καθορίζεται από τη ρύθμιση του διακόπτη πολλαπλασιαστή σε συνδυασμό με τη διαμόρφωση MPG του CNC.Στο * 10 το βήμα είναι 0.Οι ρυθμίσεις των παραμέτρων MPG του CNC καθορίζουν την ακριβή απόσταση ανά παλμό ̇ επιβεβαιώστε αυτές τις ρυθμίσεις στην τεκμηρίωση παραμέτρων του CNC πριν από την έναρξη λειτουργίας.
ΕΡ2: Είναι το PHCS3-2013 συμβατό με άλλους ελεγκτές CNC εκτός της Standard Series;
Η συμβατότητα με άλλους ελεγκτές εξαρτάται από το πρότυπο σήματος MPG typically differential encoder signals (A+/A−/B+/B−) σε 5V.Επιβεβαιώνεται η προδιαγραφή του σήματος θύρας MPG του ελεγκτή-στόχου και η ανάθεση της καρφίτσας σε σχέση με το πίνακα συνδέσμου PHCS3-2013 πριν από τη σύνδεση σε διαφορετικό σύστημα.
Ε3: Μπορεί το PHCS3-2013 να λειτουργεί και στους τέσσερις άξονες;
Ο βοηθητικός διαλέκτης στο PHCS3-2013 επιτρέπει την επιλογή άξονα, συνήθως X, Y, Z, και ενός τέταρτου άξονα, εφόσον είναι ενεργοποιημένος.Οι διαθέσιμοι άξονες εξαρτώνται από τη διαμόρφωση του ελεγκτή CNC και από το αν ένας τέταρτος άξονας είναι φυσικά παρόν και ενεργοποιημένος στις παραμέτρους του συστήματοςΟ ίδιος ο τροχός παράγει σήματα παλμού ανεξάρτητα από τον άξονα· το CNC τα κατευθύνει στον επιλεγμένο άξονα.
Ε4: Μπορεί το PHCS3-2013 να χρησιμοποιείται ταυτόχρονα με τα πλήκτρα του πίνακα του μηχανήματος;
Όχι. Στην τυπική λειτουργία CNC, τα πλήκτρα MPG και του πίνακα jog είναι αμοιβαία αποκλειστικά.Η αλλαγή στη λειτουργία Jog απενεργοποιεί το MPG.Το PHCS3-2013 παραμένει συνδεδεμένο, αλλά δεν παράγει εντολές κίνησης εκτός λειτουργίας χειροκίνητου τροχού.
Ε5: Ποιον αριθμό και τύπο πινών συνδέσεων χρησιμοποιεί το PHCS3-2013;
Το PHCS3-2013 χρησιμοποιεί έναν κυκλικό συνδετήρα κλειδώματος πολλαπλών πινών.Διαβάστε τα σήματα του σώματος συνδέσμου απευθείας στην εγκατεστημένη μονάδα για να επιβεβαιώσετε τον αριθμό των καρφίτσες και τη διάμετρο του συνδέσμουΓια την προμήθεια αντικαταστατικού καλωδίου ή συνδετήρα, ταιριάζετε με τον αριθμό των καρφίτσες, τη διάμετρο του συνδετήρα και τις προδιαγραφές του νήματος κλειδώματος από τη φυσική μονάδα.
