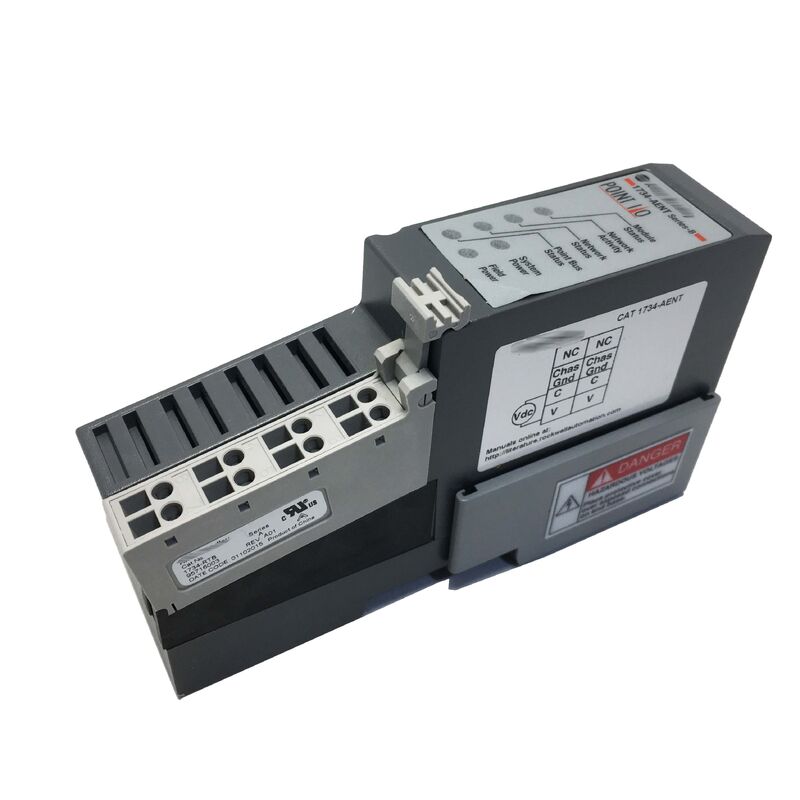

1734-AENT Νέο Γνήσιο AB 1734AENT Μονάδα Προσαρμογέα Ethernet
Allen-Bradley 1734-AENT | POINT I/O EtherNet/IP Adapter
Αριθμός Εξαρτήματος: 1734-AENT
Κατασκευαστής: Allen-Bradley / Rockwell Automation (ΗΠΑ)
Τύπος Προϊόντος: Προσαρμογέας Επικοινωνίας EtherNet/IP — Σειρά POINT I/O
Οικογένεια Προϊόντων: 1734 POINT I/O
Τάση Εισόδου: 24V DC ονομαστική (10-28.8V DC εύρος)
Επισκόπηση
Το 1734-AENT είναι ο προσαρμογέας EtherNet/IP για το σύστημα 1734 POINT I/O της Allen-Bradley — η μονάδα που γεφυρώνει ένα rack POINT I/O με έναν ελεγκτή ControlLogix, CompactLogix ή οποιονδήποτε άλλο ελεγκτή με δυνατότητα EtherNet/IP.
Εγκαταστήστε το στην αριστερή θέση μιας ράγας POINT I/O, συνδέστε το καλώδιο Ethernet RJ45 και ολόκληρο το rack I/O γίνεται ένας δικτυωμένος κόμβος που ο ελεγκτής μπορεί να διευθυνσιοδοτήσει, να διαβάσει και να γράψει σε πραγματικό χρόνο.
Το ίδιο το σύστημα POINT I/O είναι μια πυκνή, αρθρωτή πλατφόρμα I/O — οι μεμονωμένες μονάδες I/O έχουν πλάτος μόλις 12mm, επιτρέποντας I/O υψηλής πυκνότητας σε συμπαγή χώρο πίνακα.
Κάθε μονάδα γλιστράει στη ράγα DIN και συνδέεται στην επόμενη μέσω του backplane POINTBus στο πίσω μέρος της διάταξης, με το 1734-AENT στην κεφαλή να μεταφράζει μεταξύ του POINTBus και του δικτύου Ethernet.
Ο προσαρμογέας μπορεί να υποστηρίξει έως και 63 μονάδες POINT I/O σε έναν μόνο κόμβο — έως και 504 συνδυασμένα σημεία I/O — καθιστώντας ένα μόνο 1734-AENT ικανό να διαχειριστεί ένα σημαντικό μέρος του I/O ενός μηχανήματος με μία μόνο διεύθυνση δικτύου.
Αυτό που καθιστά το 1734-AENT μια ευέλικτη συσκευή πεδίου είναι ο συνδυασμός του επιπέδου εφαρμογής CIP (Common Industrial Protocol) με την τυπική φυσική μεταφορά EtherNet/IP.
Το CIP είναι το ίδιο επίπεδο πρωτοκόλλου που χρησιμοποιείται σε ControlNet και DeviceNet, έτσι οι ελεγκτές Logix επικοινωνούν με τις μονάδες POINT I/O μέσω του 1734-AENT χρησιμοποιώντας το ίδιο παράδειγμα προγραμματισμού με άλλες συσκευές CIP — δεν χρειάζεται να μάθετε ειδικά πρωτόκολλα επικοινωνίας, δεν χρειάζονται μετατροπείς πρωτοκόλλου.
Βασικές Προδιαγραφές
| Παράμετρος |
Τιμή |
| Αριθμός Εξαρτήματος |
1734-AENT |
| Κατασκευαστής |
Allen-Bradley / Rockwell Automation |
| Τύπος Προϊόντος |
Προσαρμογέας EtherNet/IP POINT I/O |
| Τάση Εισόδου |
24V DC ονομαστική (10-28.8V DC) |
| Κατανάλωση Ενέργειας |
4.5W μέγιστο στα 28.8V DC |
| Ρεύμα Εκκίνησης |
6A μέγιστο κατά την εκκίνηση |
| Έξοδος POINTBus |
1000 mA (για συνδεδεμένες μονάδες I/O) |
| Ταχύτητα Δικτύου |
10/100 Mbps, μισή ή πλήρης διπλή όψη |
| Αυτόματη Διαπραγμάτευση |
Ναι |
| Μέγιστες Μονάδες |
63 μονάδες POINT I/O |
| Μέγιστα Σημεία I/O |
504 |
| Τοπολογίες |
Αστέρι, Δέντρο, Γραμμική |
| Σύνδεσμος |
RJ45 (καλώδιο Cat 5) |
| Στήριξη |
Ράγα DIN, κάθετη |
| Πρωτόκολλο |
CIP / EtherNet/IP |
| Προστασία Πολικότητας |
Ναι |
EtherNet/IP — Γιατί Είναι Σημαντικό για Κατανεμημένο I/O
Το EtherNet/IP χρησιμοποιεί τυπικό υλικό Ethernet IEEE 802.3 και δικτύωση TCP/IP, αλλά προσθέτει το επίπεδο εφαρμογής CIP που του δίνει ντετερμινιστική, βιομηχανική συμπεριφορά.
Η βασική δυνατότητα για κατανεμημένο I/O είναι η σιωπηρή ανταλλαγή μηνυμάτων — το 1734-AENT και ο συνδεδεμένος ελεγκτής του δημιουργούν μια κυκλική σύνδεση I/O που ανταλλάσσει αυτόματα δεδομένα I/O με καθορισμένο ρυθμό χωρίς κανέναν προγραμματισμό εφαρμογής από την πλευρά του ελεγκτή πέρα από την αρχική διαμόρφωση.
Στην πράξη, αυτό σημαίνει ότι ένας ελεγκτής CompactLogix ή ControlLogix βλέπει τις μονάδες POINT I/O που είναι συνδεδεμένες σε ένα 1734-AENT σαν να ήταν τοπικό I/O — οι ετικέτες εμφανίζονται στη βάση δεδομένων ετικετών του ελεγκτή, τα δεδομένα εισόδου ενημερώνονται αυτόματα στον διαμορφωμένο RPI (Requested Packet Interval) και τα δεδομένα εξόδου γράφονται αυτόματα.
Ο προγραμματιστής του ελεγκτή δεν διαχειρίζεται την επικοινωνία Ethernet. η πλατφόρμα Logix την χειρίζεται διαφανώς.
Το 1734-AENT υποστηρίζει επίσης ρητή ανταλλαγή μηνυμάτων — μη κυκλικά μηνύματα για αλλαγές διαμόρφωσης, ανάγνωση παραμέτρων ή διαγνωστικά.
Αυτό χρησιμοποιείται κατά την έναρξη λειτουργίας, την αντιμετώπιση προβλημάτων ή όταν ο ελεγκτής χρειάζεται να ερωτήσει την κατάσταση της μονάδας εκτός του κανονικού κύκλου ενημέρωσης I/O.
Ανάθεση Διεύθυνσης IP και Έναρξη Λειτουργίας Δικτύου
Το 1734-AENT υποστηρίζει ανάθεση διεύθυνσης IP μέσω BOOTP ή DHCP — τυπικά εργαλεία δικτύου που αναθέτουν αυτόματα μια διεύθυνση IP σε μια νέα συνδεδεμένη συσκευή. Η Rockwell Automation παρέχει ένα βοηθητικό πρόγραμμα BOOTP/DHCP ως μέρος των εργαλειοθηκών RSLinx και Studio 5000.
Την πρώτη φορά που ο προσαρμογέας τροφοδοτείται, εκπέμπει ένα αίτημα BOOTP. Ο διακομιστής BOOTP απαντά με την ανατεθείσα διεύθυνση IP.
Μόλις ανατεθεί και επιβεβαιωθεί μια στατική διεύθυνση IP, συνιστάται η διαμόρφωση του προσαρμογέα ώστε να χρησιμοποιεί τη σταθερή αποθηκευμένη διεύθυνση αντί για δυναμικό BOOTP/DHCP — αυτό αποτρέπει αλλαγές διεύθυνσης IP εάν ένας διακομιστής DHCP είναι προσωρινά μη διαθέσιμος κατά την επανεκκίνηση.
Στις περισσότερες εφαρμογές ελέγχου παραγωγής, οι διευθύνσεις των προσαρμογέων I/O είναι σταθερές για να αποτρέψουν τον ελεγκτή από το να χάσει τη σύνδεση I/O επειδή έληξε μια άδεια DHCP ή ένας διακομιστής DHCP ήταν απροσπέλαστος.
Τροφοδοτικά Επέκτασης
Το 1734-AENT παρέχει 1000mA ρεύματος POINTBus για την τροφοδοσία των συνδεδεμένων μονάδων I/O. Για διαμορφώσεις που υπερβαίνουν αυτόν τον προϋπολογισμό — που συμβαίνει όταν χρησιμοποιούνται πολλές αναλογικές ή εξειδικευμένες μονάδες I/O — πρέπει να τοποθετηθούν τροφοδοτικά επέκτασης (1734-EP24DC ή ισοδύναμο) στη ράγα σε κατάλληλες θέσεις.
Ένα τροφοδοτικό επέκτασης μπορεί να τροφοδοτήσει έως και 17 επιπλέον μονάδες.
Ο σχεδιασμός της τοποθέτησης του τροφοδοτικού επέκτασης είναι ένα σημαντικό βήμα στον σχεδιασμό μεγαλύτερων κόμβων POINT I/O.
Συχνές Ερωτήσεις
Ε1: Το 1734-AENT είναι συνδεδεμένο και τροφοδοτημένο αλλά δεν εμφανίζεται στο δίκτυο EtherNet/IP. Το LED σύνδεσης δικτύου είναι σβηστό. Τι πρέπει να ελεγχθεί πρώτα;
Ένα σβηστό LED σύνδεσης σημαίνει ότι η φυσική σύνδεση Ethernet δεν έχει δημιουργηθεί. Ελέγξτε το καλώδιο Cat 5 — βεβαιωθείτε ότι είναι καλά συνδεδεμένο στη θύρα RJ45 του προσαρμογέα, δεν έχει υποστεί ζημιά και συνδέεται σε μια ενεργή θύρα switch.
Εάν η σύνδεση καλωδίου και switch είναι καλές, επαληθεύστε ότι η τάση τροφοδοσίας 24V DC βρίσκεται εντός του εύρους 10-28.8V στους ακροδέκτες τροφοδοσίας του προσαρμογέα.
Ο προσαρμογέας πρέπει να έχει τροφοδοσία πριν προσπαθήσει να επικοινωνήσει μέσω δικτύου.
Εάν το LED σύνδεσης ανάψει αλλά ο προσαρμογέας εξακολουθεί να μην εμφανίζεται στο δίκτυο, προχωρήστε στην έναρξη λειτουργίας της διεύθυνσης IP χρησιμοποιώντας το βοηθητικό πρόγραμμα BOOTP.
Ε2: Πόσες ταυτόχρονες συνδέσεις ελεγκτή μπορεί να υποστηρίξει το 1734-AENT;
Το 1734-AENT υποστηρίζει συνδέσεις από πολλούς ελεγκτές ταυτόχρονα. Στην πράξη, ένας ελεγκτής κατέχει τη σύνδεση I/O για τον έλεγχο εξόδου, ενώ επιπλέον ελεγκτές μπορούν να δημιουργήσουν συνδέσεις μόνο για ανάγνωση για την ανάγνωση δεδομένων εισόδου.
Αυτό επιτρέπει στα συστήματα εποπτείας ή παρακολούθησης να παρατηρούν δεδομένα POINT I/O χωρίς να παρεμβαίνουν στην ιδιοκτησία I/O του κύριου ελεγκτή.
Ο συνολικός αριθμός ταυτόχρονων συνδέσεων περιορίζεται από τη χωρητικότητα του πίνακα συνδέσεων του προσαρμογέα — συμβουλευτείτε την τεκμηρίωση χρήσης του προσαρμογέα για το συγκεκριμένο όριο στην εγκατεστημένη έκδοση firmware.
Ε3: Μια μονάδα POINT I/O στη θέση 32 εμφανίζει σφάλματα επικοινωνίας, αλλά όλες οι άλλες μονάδες λειτουργούν. Το 1734-AENT εμφανίζει κανονική κατάσταση. Ποια είναι η πιο πιθανή αιτία;
Μεμονωμένα σφάλματα επικοινωνίας μονάδας με έναν υγιή προσαρμογέα συνήθως υποδεικνύουν ένα τοπικό πρόβλημα POINTBus — είτε η επηρεαζόμενη μονάδα έχει αποτύχει, είτε οι συνδέσεις POINTBus της με τις γειτονικές μονάδες δεν είναι πλήρως τοποθετημένες, είτε η μονάδα έχει τραβήξει υπερβολικό ρεύμα POINTBus και έχει ενεργοποιήσει μια συνθήκη ορίου ισχύος.
Αφαιρέστε και επανατοποθετήστε τη μονάδα στη θέση 32. Ελέγξτε εάν έχει εγκατασταθεί τροφοδοτικό επέκτασης εάν η ράγα έχει περισσότερες από ~17 μονάδες.
Εάν το πρόβλημα ακολουθεί τη μονάδα σε διαφορετική θέση, η μονάδα έχει αποτύχει και πρέπει να αντικατασταθεί.
Ε4: Το 1734-AENT αντικαθίσταται σε ένα σύστημα που λειτουργεί. Χρειάζεται να εισαχθεί ξανά η διεύθυνση IP και η διαμόρφωση;
Ναι. Η διεύθυνση IP και όλα τα δεδομένα διαμόρφωσης αποθηκεύονται στην ίδια τη μονάδα, όχι στο υλικό του rack I/O.
Όταν εγκαθίσταται ένα νέο 1734-AENT, πρέπει να του ανατεθεί η ίδια διεύθυνση IP με την αρχική μονάδα — χρησιμοποιώντας το βοηθητικό πρόγραμμα BOOTP ή το Studio 5000 — και η διαμόρφωση του μεγέθους του πλαισίου I/O πρέπει να ταιριάζει με τον αριθμό των συνδεδεμένων μονάδων.
Μόλις οριστεί η διεύθυνση IP και ο ελεγκτής αποκαταστήσει τη σύνδεση I/O, το σύστημα θα πρέπει να επιστρέψει σε κανονική λειτουργία χωρίς αλλαγές στο πρόγραμμα του ελεγκτή.
Ε5: Ποια είναι η διαφορά μεταξύ του 1734-AENT και του 1734-AENTR;
Το 1734-AENT έχει μία θύρα Ethernet, υποστηρίζοντας τοπολογίες αστέρα και δέντρου. Το 1734-AENTR έχει δύο θύρες Ethernet με ενσωματωμένο switch, υποστηρίζοντας τοπολογία Device Level Ring (DLR) εκτός από τοπολογίες αστέρα και γραμμικής/αλυσιδωτής σύνδεσης.
Το DLR παρέχει ανεκτικότητα σε σφάλματα σε επίπεδο δικτύου — μια μεμονωμένη διακοπή καλωδίου οπουδήποτε στον δακτύλιο δεν διαταράσσει την επικοινωνία I/O επειδή ο δακτύλιος αναδιαμορφώνεται γύρω από τη διακοπή.
Για εφαρμογές όπου απαιτείται συνεχής διαθεσιμότητα I/O παρά τα σφάλματα καλωδίων, το 1734-AENTR είναι η κατάλληλη επιλογή. Για τυπικά δίκτυα αστέρα ή δέντρου, το 1734-AENT είναι η απλούστερη επιλογή.
