BDA10X5 Νέος Σφραγισμένος Εργοστασιακά Κύλινδρος Koganei BDA10X5 BDA10-5

Αριθμός Εξαρτήματος: BDA10X5

Κατασκευαστής: KOGANEI Corporation (Ιαπωνία)

Τύπος Προϊόντος: Συμπαγής Πνευματικός Κύλινδρος Πολλαπλών Βάσεων

Σειρά: BDA

Διάμετρος: 10mm

Διαδρομή: 5mm

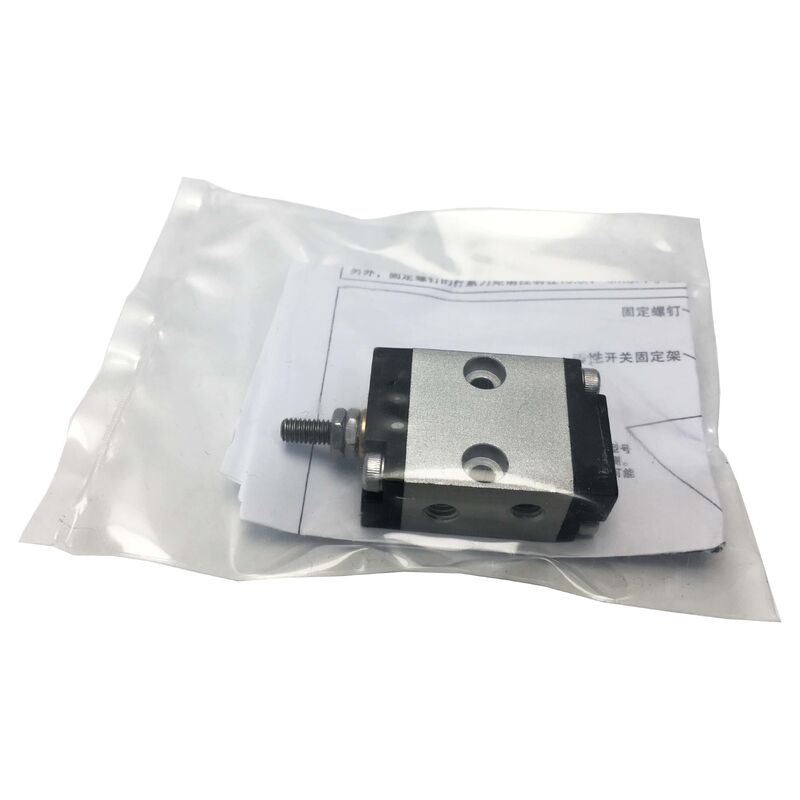

Το BDA10X5 είναι ένας συμπαγής πνευματικός κύλινδρος πολλαπλών βάσεων της σειράς BDA της KOGANEI με διάμετρο 10mm και διαδρομή 5mm. Αυτός ο διπλής ενέργειας αεροσυμπιεστής έχει σχεδιαστεί για ενεργοποίηση μικρών κινήσεων σε εφαρμογές βιομηχανικού αυτοματισμού.

Ιδανικό για εργασίες αρπαγής και τοποθέτησης, μικρο-σύσφιξης, εκτόξευσης εξαρτημάτων, ευρετηρίασης και γραμμικής κίνησης μικρής διαδρομής σε περιβάλλοντα με περιορισμένο χώρο όπου η επαναλαμβανόμενη ακρίβεια είναι απαραίτητη. Η KOGANEI, ένας Ιάπωνας κατασκευαστής με εκτενή εμπειρία στην πνευματική ακριβείας, σχεδίασε τη σειρά BDA για να παρέχει ευέλικτη ευκολία εγκατάστασης χωρίς να απαιτούνται διαφορετικοί τύποι σώματος κυλίνδρου για κάθε προσανατολισμό στήριξης.

Η διαμόρφωση με διάμετρο 10mm και διαδρομή 5mm απευθύνεται σε εφαρμογές ελαφριάς χρήσης, μικρής διαδρομής σε εξοπλισμό συναρμολόγησης ακριβείας, συστήματα χειρισμού ημιαγωγών, κατασκευή ιατρικών συσκευών, γραμμές συναρμολόγησης ηλεκτρονικών και μηχανήματα επεξεργασίας τροφίμων.

Το χαρακτηριστικό γνώρισμα του κυλίνδρου BDA είναι η ευελιξία εγκατάστασης. Το τυπικό σώμα υποστηρίζει άμεση πλευρική στήριξη, ενώ τρεις επιπλέον τύποι βραχιόνων παρέχουν:

• Στήριξη με μπροστινή φλάντζα για εγκατάσταση πρόσωπο με πρόσωπο
• Στήριξη με πίσω φλάντζα για στήριξη από πίσω από τον κύλινδρο
• Στήριξη με άρθρωση/περιστροφή για εφαρμογές που απαιτούν περιστροφική κίνηση

Αυτός ο σχεδιασμός επιτρέπει στους κατασκευαστές μηχανών να χρησιμοποιούν το ίδιο σώμα κυλίνδρου σε πολλαπλές θέσεις, απλοποιώντας το απόθεμα ανταλλακτικών και μειώνοντας την πολυπλοκότητα προμήθειας.

• Εφαρμογή ετικετών με ακριβή έλεγχο βάθους πίεσης
• Εκτόξευση εξαρτημάτων από βάσεις ή υποδοχές
• Μαλακή σύσφιξη εύθραυστων τεμαχίων εργασίας
• Ενεργοποίηση βαλβίδων για πτερύγια εκτροπής ελαφρού βάρους
• Μικρο-τροφοδοσία σε συστήματα ευρετηρίασης

Το BDA10X5 είναι συμβατό με τους διακόπτες αισθητήρων της KOGANEI που ανιχνεύουν τη θέση του εμβόλου στο τέλος της διαδρομής. Τα σήματα των αισθητήρων τροφοδοτούνται απευθείας στις μονάδες ψηφιακής εισόδου του PLC, παρέχοντας στους ελεγκτές μηχανών επιβεβαίωση ότι οι διαδρομές προώθησης ή οπισθοχώρησης έχουν ολοκληρωθεί.

Διατίθενται τόσο τύποι αισθητήρων στερεάς κατάστασης (3 καλωδίων) όσο και τύποι αισθητήρων καλαμιού (2 καλωδίων), με ρυθμιζόμενες θέσεις στήριξης για λεπτομερή ρύθμιση.

Για βέλτιστη απόδοση, χρησιμοποιήστε καθαρό, ξηρό πεπιεσμένο αέρα με ένα φίλτρο-ρυθμιστή κατάντη ρυθμισμένο στην επιθυμητή πίεση λειτουργίας (0,05 έως 0,7 MPa). Οι τυπικές τσιμούχες του κυλίνδρου έχουν σχεδιαστεί για αέρα χωρίς λίπανση, η οποία προτιμάται σε καθαρές εφαρμογές ή εφαρμογές επαφής με τρόφιμα.

Εάν χρησιμοποιείτε αέρα με λίπανση, διατηρήστε συνεχή λίπανση για να αποτρέψετε την υποβάθμιση των τσιμουχών.

Ελέγξτε τις βαλβίδες ελέγχου ροής εάν υπάρχουν, καθώς μια σχεδόν κλειστή βαλβίδα βελόνας μπορεί να προκαλέσει αυτό το σύμπτωμα. Επαληθεύστε τη διάμετρο και το μήκος της σωλήνωσης για προβλήματα πτώσης πίεσης. Ελέγξτε για μηχανική παρεμβολή ή φθορά εσωτερικών τσιμουχών που επιτρέπει διαρροή αέρα.

Το τυπικό BDA10X5 δεν είναι ειδικά πιστοποιημένο για χρήση σε καθαρό δωμάτιο. Για εφαρμογές καθαρού δωματίου, καθορίστε την παραλλαγή CS-BDA (clean system) που χρησιμοποιεί ειδικές τσιμούχες και μεθόδους κατασκευής για να ελαχιστοποιήσει την παραγωγή σωματιδίων.

Χρησιμοποιήστε τις οπές στο σώμα του κυλίνδρου για τις βίδες στήριξης. Αποφύγετε το υπερβολικό σφίξιμο για να αποτρέψετε παραμόρφωση του σώματος. Εφαρμόστε στεγανωτικό σπείρωμα και βεβαιωθείτε ότι η επιφάνεια στήριξης είναι επίπεδη και άκαμπτη για να αποτρέψετε την παραμόρφωση κατά τη λειτουργία.

Σύρετε τον αισθητήρα κατά μήκος της ράγας στήριξης μέχρι η ενδεικτική λυχνία να δείξει το ισχυρότερο και πιο σταθερό σήμα στο τέλος της διαδρομής. Οι αισθητήρες δύο χρωμάτων της KOGANEI διευκολύνουν αυτή τη διαδικασία ρύθμισης.

Σχεδιασμένο για διάρκεια ζωής άνω των 10 εκατομμυρίων κύκλων σε καθαρό, σωστά φιλτραρισμένο αέρα. Αντικαταστήστε τις τσιμούχες με βάση την κατάστασή τους και όχι με βάση ένα πρόγραμμα. Οι ενδείξεις περιλαμβάνουν ορατή διαρροή αέρα, μειωμένη ταχύτητα διαδρομής ή μαλακή απόσβεση στο τέλος της διαδρομής.
