3RT1975-6A Νέο αρχικό Siemens 3RT19756A Επικοινωνιακά εξαρτήματα
Σίμενς 3RT1975-6A.
Αριθμός μέρους:3RT1975-6A
Παρασκευαστής:Siemens AG (Γερμανία)
Τύπος προϊόντος:Εναλλακτικό εξοπλισμό επαφής (εναλλακτικό μέρος)
Διάλογος προϊόντων:SIRIUS (3RT1 σειρά)
Σύνοψη

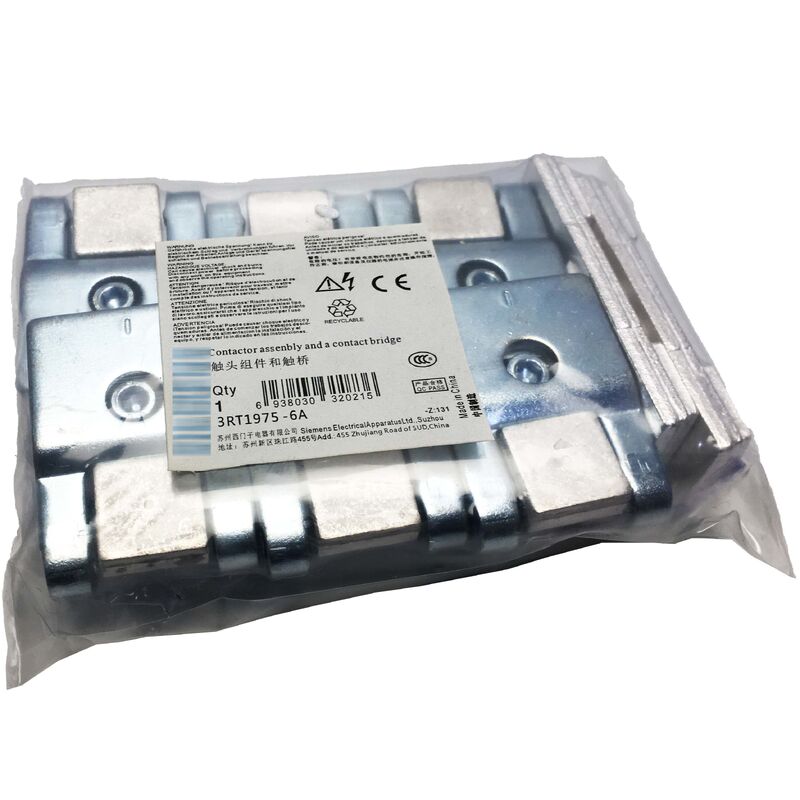

Το 3RT1975-6A είναι το κιτ επαφής αντικατάστασης OEM της Siemens για τον επακριτή ισχύος SIRIUS 3RT1075. Περιέχει όλα όσα απαιτούνται για την αποκατάσταση της κύριας συναρμολόγησης επαφής ενός 3RT1075:τρεις κινητές γέφυρες επαφής, έξι σταθερά αντικείμενα επαφής και το σχετικό υλικό τοποθέτησης.
Το κιτ αντικαθιστά όλες τις έξι επιφάνειες επαφής στους τρεις κύριους πόλους ταυτόχρονα, αποκαθιστώντας τον επακριτή στην αρχική αντίσταση επαφής, πτώση τάσης και ικανότητα μεταφοράς ρεύματος.
Το 3RT1075 είναι ο επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής επακριβής.150 ίππους με 480V, και 400 ίππους με 600V τροφοδοσία.
Σε αυτά τα επίπεδα ισχύος το 3RT1075 χειρίζεται μερικά από τα υψηλότερα συνεχή ρεύματα στη σειρά προϊόντων SIRIUS.Πίνακες κύριας κίνησης για βιομηχανικούς ανεμιστήρες και συμπιεστές, κεντρικές μονάδες κίνησης αντλιών στην επεξεργασία νερού, και βαριές θαλάσσιες και διεργαστικές εφαρμογές.
Οι επαφές έχουν σημαντική φθορά, καθιστώντας το 3RT1975-6A ένα από τα πιο σημαντικά ανταλλακτικά συντήρησης για κάθε εργοστάσιο που χρησιμοποιεί αυτά τα μηχανήματα.
Η φιλοσοφία σχεδιασμού του SIRIUS διατηρεί την αντικατάσταση επαφών πρακτική.Η σειρά συστημάτων 3RT19 επιτρέπει τη συντήρηση χωρίς την αφαίρεση του επακριτήρα από το πάνελ σε πολλούς τύπους εγκαταστάσεων· το μοντελοποιημένο σώμα παρέχει άμεση πρόσβαση στο σύνολο επακριτήρωνΑυτό σημαίνει λιγότερη διακοπή, λιγότερες αποσυνδέσεις και ταχύτερη επιστροφή στην υπηρεσία.
Βασικές προδιαγραφές
| Παράμετρος |
Αξία |
| Αριθμός τμήματος |
3RT1975-6A |
| Κατασκευαστής |
Siemens AG |
| Τύπος προϊόντος |
Εναλλακτικό κιτ επαφής |
| Ποικιλία προϊόντων |
SIRIUS 3RT1 |
| Συμβατός επαγωγός |
3RT1075 |
| Περιεχόμενο του κιτ |
3 κινητές επαφές + 6 σταθερές επαφές + μέρη τοποθέτησης |
| Πολωνοί |
Κύρια επαφές τριών πόλων |
| Κατηγοριοποιημένο ρεύμα |
400A (AC-3) |
| Μέγιστη τάση |
600V |
| Τάξη μεγέθους επαγγέλλοντος |
S12 |
| Μέγεθος |
77 × 72 × 94 mm |
| Χώρα καταγωγής |
Γερμανία |
Ο κύκλος φθοράς επαφής σε 400A
Κάθε φορά που το 3RT1075 ανοίγει κάτω από φορτίο, σχηματίζεται ένα τόξο μεταξύ των διαχωριστικών επαφών.Διαβρώνει μια μικρή ποσότητα του υλικού επαφής με κάθε λειτουργία.
Το διαβρωμένο υλικό αποθηκεύεται ως μαύρο ανθρακωμένο κατάλοιπο στις επιφάνειες επαφής. Κατά τη διάρκεια εκατοντάδων ή χιλιάδων κύκλων εναλλαγής, αυτή η διάβρωση συσσωρεύεται.Το ελατήριο πίεσης επαφής εκτρέπεται λιγότεροΗ γεωμετρία της επιφάνειας αλλάζει από επίπεδη και ομαλή σε οπτική και ακανόνιστη.
Οι αλλαγές αυτές αυξάνουν την αντίσταση στην επαφή.
Τα προειδοποιητικά σημάδια είναι ξεκάθαρα: αυξημένη θερμοκρασία στα κύρια τερματικά, ορατές τρύπες, η μυρωδιά του θερμαινόμενου μετάλλου κατά την έντονη αλλαγή και σε προχωρημένες περιπτώσεις,Ο ήχος ενός σκληρότερου από το συνηθισμένο τόξο στο κλείσιμο.
Οι αλεξίσφαιρες επιφάνειες που έχουν μαλακωθεί συγκολλούνται κατά τη διάρκεια μιας διακοπής.Ένας συγκολλημένος επακριβώτης δεν μπορεί να ανοίξει σε συνθήκες βλάβης και παρουσιάζει κίνδυνο για την ασφάλειαΟ τακτικός έλεγχος και η έγκαιρη αντικατάσταση του κιτ με το 3RT1975-6A αποτρέπει αυτό το αποτέλεσμα.
Οι τρεις πόλοι μαζίΓιατί η μερική αντικατάσταση είναι κακή πρακτική
Η κοινή ιδέα για τη μείωση του κόστους είναι να αντικατασταθεί μόνο ο πιο φθαρμένος στύλος.όλες οι τρεις φάσεις φέρουν σχεδόν ίσο ρεύμα και έχουν σχεδόν ίση ενέργεια τόξου ανά κύκλο.
Αντικαθιστώντας μόνο έναν στύλο σημαίνει ότι οι υπόλοιποι δύο θα χρειαστούν αντικατάσταση σύντομα, απαιτώντας ένα δεύτερο κλείσιμο και ένα δεύτερο γεγονός συντήρησης.
Η πλήρης αντικατάσταση του κιτ με το 3RT1975-6A φέρνει τον επακριτή πίσω σε μια ομοιόμορφη γραμμή βάσης σε όλους τους πόλους.Το συνολικό κόστος εργασίας είναι χαμηλότερο με μία παρέμβαση αντί για δύο.
Τα ανταλλακτικά SIRIUS και το ευρύτερο σύστημα
Το 3RT1975-6A εντάσσεται στο δομημένο πρόγραμμα ανταλλακτικών SIRIUS της Siemens.με ειδικούς αριθμούς εξαρτημάτων για κάθε μέγεθος καρέ και ισχύ.
Παράλληλα με το σύνολο επαφής, η Siemens προσφέρει κιτ αντικατάστασης κυλίνδρων (σειρά 3RT1975-5AB για διάφορες τάσεις κυλίνδρων) και επιλογές αντικατάστασης καμπύλης,καθιστώντας την 3RT1075 πλήρως λειτουργική μονάδα αντί για συσκευή μιας χρήσης στο τέλος της ζωής της επαφής.
Συχνές Ερωτήσεις
Ερώτηση 1: Οι κύριες θερμοκρασίες στα τερματικά του 3RT1075 είναι υψηλότερες από το συνηθισμένο, αλλά οι συνδέσεις καλωδίων είναι σφιχτές.
Με επιβεβαιωμένες-σωστές ροές τερματικού τροχού, η αύξηση της θερμοκρασίας τερματικού τροχού σημειώνει την αύξηση της αντίστασης επαφής· η φθορά επαφής είναι η πιο συχνή αιτία.Ελέγξτε τις επιφάνειες επαφής μέσω των ανοίγματων της καμπύλης αν είναι ορατέςΕάν οι επιφάνειες παρουσιάζουν σημαντικές οπές, απώλεια επίπεδου προφίλ ή συσσώρευση άνθρακα που δεν μπορεί να καθαριστεί, ένα κιτ 3RT1975-6A είναι η σωστή ενέργεια.
Ε2: Μπορεί να τοποθετηθεί το 3RT1975-6A ενώ το σώμα του επαγγελέα παραμένει στο πάνελ;
Το συστατικό επαφής SIRIUS S12 είναι προσβάσιμο με το σώμα τοποθετημένο.Τα βοηθητικά κυκλώματα πρέπει να απενεργοποιούνται.Με την τήρηση αυτών των όρων ασφαλείας, οι γέφυρες επαφής και οι σταθερές επαφές μπορούν να αφαιρεθούν και το νέο κιτ να εγκατασταθεί χωρίς να αποσυνδέονται οι κύριοι σχοινίτες καλωδίων.
Ε3: Μετά από συγκόλληση επαφής που προκαλείται από σφάλμα, ένα κιτ 3RT1975-6A θα επιστρέψει τον επακριτή σε πλήρη λειτουργία;
Εάν η συγκόλληση περιορίζεται στις επιφάνειες επαφής και τα εξαρτήματα του μηχανισμού ̇ τα ελατήρια, ο φορέας της γέφυρας, το κλουβί των στύλων ̇ δεν έχουν υποστεί βλάβη, ένα κιτ 3RT1975-6A μπορεί να αποκαταστήσει τον επακριτή.Εάν το ρεύμα σφάλματος ήταν αρκετά σοβαρό για να παραμορφώσει το φορέα γέφυρα ή να βλάψει τα ελατήριαΕάν υπάρχει αμφιβολία σχετικά με την ακεραιότητα του μηχανισμού, θα πρέπει να ελέγξετε προσεκτικά τον μηχανισμό μετά την αφαίρεση των συγκολλημένων επαφών.Η πλήρης αντικατάσταση των επαγγελλόμενων είναι η ασφαλέστερη διαδρομή.
Ε4: Υπάρχει μέθοδος οπτικής επιθεώρησης για τις επαφές 3RT1075 πριν αποφασιστεί αν απαιτείται η συσκευή 3RT1975-6A;
Οι καμπύλες του S12 παρέχουν περιορισμένη οπτική πρόσβαση στις σταθερές επαφές. A clearer inspection is done by manually separating the contacts with the drive de-energised and measuring contact thickness with a feeler gauge against the minimum thickness specified in the technical dataΗ κατάσταση της επιφάνειας, η ύπαρξη βαρέων ορυκτών, κρατήρων ή μετατόπιση υλικού της επιφάνειας, είναι επίσης ένας αξιόπιστος ποιοτικός δείκτης όταν η άμεση μέτρηση δεν είναι πρακτική.
Ε5: Ποια ροπή πρέπει να εφαρμόζεται στους κύριους τερματικούς τερματικούς σταθμούς 3RT1075 S12 μετά την εγκατάσταση 3RT1975-6A;
Η κύρια ροπή σφίξης τερματικού σταθμού για τις συνδέσεις 3RT1075 S12 busbar είναι στην περιοχή των 14 Nm.Πάντοτε να ελέγχετε με βάση τη σήμανση της συγκεκριμένης παραλλαγής τερματικού ή του φύλλου τεχνικών δεδομένων του προϊόντος πριν από την τελική σφίξιμο, καθώς οι παραλλαγές σχεδιασμού τερματικού μπορεί να έχουν διαφορετικές καθορισμένες ροές.Τα τερματικά με χαμηλή ροπή παράγουν την ίδια ένδειξη θέρμανσης με τις φθαρμένες επαφές και θα αναιρέσουν το όφελος ενός νέου κιτ επαφής σε σύντομο χρονικό διάστημα.
