3RT2036-1AP00 Σημαντικός επαγωγός ισχύος Siemens 3RT20361AP00 ολοκαίνουργιος σφραγισμένος

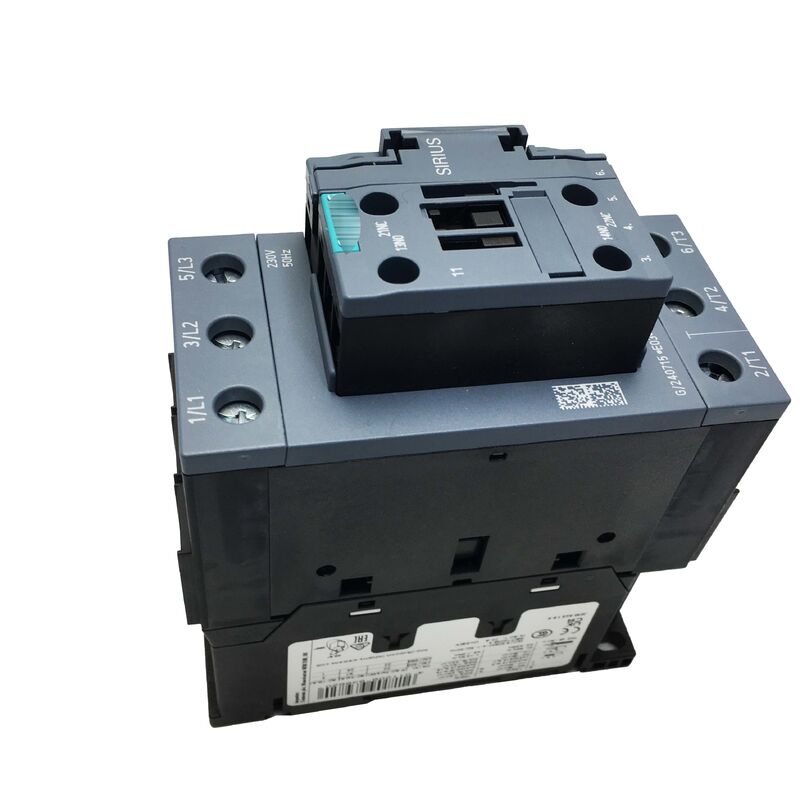

Siemens 3RT2036-1AP00
Αριθμός μέρους:3RT2036-1AP00
Παρασκευαστής:Siemens AG
Οικογένεια προϊόντων:SIRIUS 3RT2
Τύπος:Επικοινωνία ισχύος 3 πόλων (αλλαγή κινητήρα εναλλασσόμενου ρεύματος)
Σύνοψη
Ο 3RT2036-1AP00 είναι ένας 3-πολικός επαγωγός ισχύος από τη σειρά SIRIUS 3RT2 της Siemens, σχεδιασμένος για τη μετάβαση κινητήρων επαγωγής εναλλασσόμενου ρεύματος έως 22 kW σε 400V.Το μέγεθος του πλαισίου S2 παρέχει ενισχυμένες δυνατότητες με βαρύτερη κατασκευή επαφής, μεγαλύτερη θερμική μάζα και μηχανική ανθεκτικότητα για την αντιμετώπιση υψηλότερων ρεύματος που απαιτούνται για την εκκίνηση και λειτουργία των κινητήρων 22 kW.
Οι εφαρμογές περιλαμβάνουν μεγάλους συμπιεστές, σταθμούς αντλίας μεγάλης χωρητικότητας, βαριές μονάδες μεταφοράς, βιομηχανικά συστήματα ανεμιστήρων και κινητήρες κύριας κίνησης μηχανών εργαλείων.Είναι επίσης κατάλληλο για αντίστατα φορτία σε υψηλότερα ρεύματα από το ονομαστικό του κινητήραΑυτό το μοντέλο αντικαθιστά το προηγούμενο 3RT1036-1AP00, διατηρώντας τις ίδιες αξιολογήσεις, τη διαμόρφωση τερματικού και το διαμετρικό αποτύπωμα.
Βασικές προδιαγραφές
| Παράμετρος |
Αξία |
| Αριθμός τμήματος |
3RT2036-1AP00 |
| Κατασκευαστής |
Η Siemens |
| Σειρά προϊόντων |
SIRIUS 3RT2 |
| Κατηγορία χρήσης |
AC-3e / AC-3 |
| Κύρια διαμόρφωση επαφής |
3 NO (3-πόλος) |
| Διορισμένο ρεύμα (AC-3, 400V) |
50 A (51 A ανά επικαιροποιημένη προδιαγραφή) |
| Κατηγορία κινητήρα |
22 kW @ 400V / 11 kW @ 230V |
| Τετάρμηση σπείρας |
230V AC, 50 Hz |
| Ενσωματωμένο βοηθητικό |
1 NO + 1 NC |
| Μέγεθος |
S2 |
| Σύνδεση |
Τερματικά βιδών |
| Η τάση μόνωσης (Ui) |
690 V |
| Εντάλμα Αντιστέκεται στην τάση |
6 kV |
| Το βαθμό προστασίας. |
IP20 |
| Θερμοκρασία περιβάλλοντος |
-25°C έως +60°C (με εκτίμηση άνω των +40°C) |
| Διάμετρος |
55 χιλιοστά |
| Προδιαγραφές |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| Πιστοποιητικά |
Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τα προϊόντα που αναφέρονται στην παράγραφο 1 του παρόντος παραρτήματος. |
| Βάρος |
Περίπου 0,985 kg |
S2 Δυνατότητα μεγέθους καρέ
Ο επακριβώτης μεγέθους πλαισίου S2 διαθέτει βαρύτερη γέφυρα επαφής, μεγαλύτερο κενό επαφής και μεγαλύτερη ικανότητα σβήσεως τόξου σε σύγκριση με τις μικρότερες μονάδες S0 και S00.Αυτές οι φυσικές διαφορές επιτρέπουν την ονομασία κινητήρα 50A και επιτρέπουν τη διαχείριση ρεύματος κλειδωμένου ροτόρα που φτάνει τα 350A ή περισσότερο κατά το κλείσιμο επαφής.
Η υψηλότερη θερμική μάζα σημαίνει ότι ο επακριβωτής μπορεί να απορροφήσει περισσότερη ενέργεια μετάδοσης πριν από την αύξηση της θερμοκρασίας επηρεάσει τις επιδόσεις,που το καθιστά κατάλληλο για εφαρμογές με συχνή εκκίνηση, όπου παράγεται σημαντική ενέργεια διακόπτη σε κύκλους λειτουργίας.
Ενσωματωμένες βοηθητικές επαφές
Κάθε 3RT2036-1AP00 περιλαμβάνει μία ενσωματωμένη βοηθητική επαφή NO και μία ενσωματωμένη βοηθητική επαφή NC που συνδέεται μηχανικά με τον κύριο φορέα επαφής.Αυτά παρέχουν ανατροφοδότηση σε πραγματικό χρόνο της πραγματικής κατάστασης του επαγγέλματος για την παρακολούθηση του συστήματος ελέγχου και τις λειτουργίες ασφάλειας.
Το βοηθητικό NC χρησιμεύει ως τυποποιημένη είσοδος για την αυτοεπιτήρηση της εκκίνησης του κινητήρα, ενώ το βοηθητικό NO είναι συνήθως συνδεδεμένο σε κυκλώματα σφράγισης για χειροκίνητους εκκινητές κινητήρα.Αυτή η λειτουργία παρακολούθησης της ασφάλειας πληροί τις απαιτήσεις πολλών προτύπων ασφάλειας μηχανών.
Εφαρμογές λειτουργικής ασφάλειας
Το 3RT2036-1AP00 φέρει πιστοποίηση IEC 61508 για εφαρμογές λειτουργικής ασφάλειας.οι επαγγελλόμενοι αυτοί μπορούν να συμβάλλουν σε λειτουργίες ασφάλειας που είναι βαθμολογημένες μέχρι ορισμένων επιπέδων SIL και PL- Βλέπε το εργαλείο αξιολόγησης της ασφάλειας του προϊόντος και τα ισχύοντα πρότυπα ασφάλειας των μηχανών για τις ειδικές απαιτήσεις εφαρμογής.
Συχνές Ερωτήσεις
Ερώτηση 1: Μπορεί το 3RT2036-1AP00 να χρησιμοποιηθεί σε star-delta εκκινητές με απαιτήσεις σπείρας 230V;
Ναι, το 3RT2036-1AP00 μπορεί να χρησιμεύσει ως ο κύριος και δέλτα επαγωγός σε star-delta starters.Βεβαιωθείτε ότι η βαθμολογία του επαγγέλτη αστέρα αντιστοιχεί στην κατάσταση αστέρα μειωμένου ρεύματος.
Ε2: Είναι φυσιολογικό το αισθητό βουητό μετά την αντικατάσταση;
Αν είναι αισθητά πιο δυνατά, ελέγξτε για βρωμιά ή διάβρωση στις επιφάνειες των καθισμάτων των μαγνητών που μπορεί να εμποδίσουν την ορθή καθιστική της armature,αυξάνοντας το κενό και το ύψος του βουητού.
Ε3: Μπορεί να τοποθετηθεί ο επακριβωτής στην πλευρά του (στρέψιμο 90°);
Ενώ η περιστροφή σε οριζόντιες ή αντιστροφές θέσεις είναι δυνατή, το ονομαστικό ρεύμα μπορεί να απαιτήσει υποβάθμιση λόγω της μεταβολής της ψύξης με συγκέντρωση.Ελέγξτε το δελτίο δεδομένων του προϊόντος για την επιτρεπόμενη υποβάθμιση σε μη τυποποιημένες θέσεις τοποθέτησης.
Ε4: Ποια είναι η μέγιστη διατομή του καλωδίου για τα κύρια τερματικά επαφής;
Τα τερματικά βίδες S2 χωρίζουν διατομές καλωδίου από περίπου 2,5 mm2 έως 35 mm2 ανάλογα με τον τύπο τερματικού.Για την καλωδίωση των πάνελ συνιστάται η χρήση ευέλικτων καλωδίων με κατάλληλα σιδηροτροχεία στο τέλος του καλωδίου.Τα τερματικά ελέγχου δέχονται μικρότερες διατομές, συνήθως 0,5 mm2 έως 4 mm2.
Ε5: Είναι ο επακριβής επαγγέλλων κατάλληλος για κινητήρες αντλίας 22 kW που ξεκινούν 15-20 φορές την ώρα;
Η εναλλαγή υψηλής συχνότητας AC-3 με 15-20 εκκινήσεις ανά ώρα απαιτεί.Εάν απαιτείται, η διάρκεια ζωής υπερβαίνει την ονομαστική διάρκεια, εξετάστε συχνότερη αντικατάσταση επαφών, μαλακά εκκινητήρια για να περιορίσετε το ρεύμα εκκίνησης ή wye-delta εκκινητές για να μειώσετε το ρεύμα εκκίνησης.
