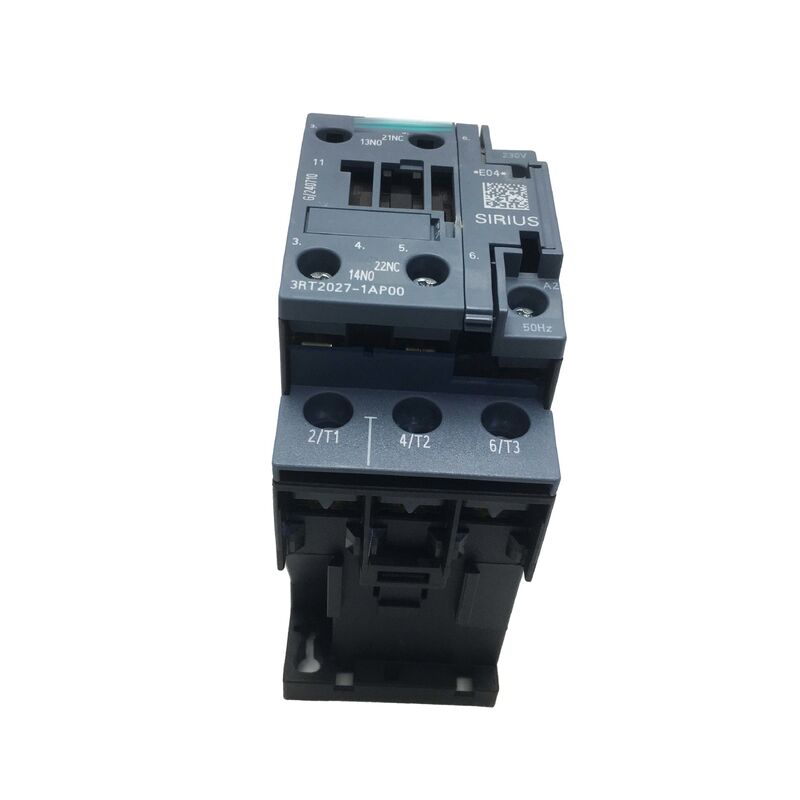

3RT2027-1AP00 Siemens Contactor de Potencia 3RT20271AP00 Nuevo Sellado de Fábrica

Ο Siemens 3RT2027-1AP00 είναι ένας 3-πολικός επαφέτης ισχύος από τη σειρά SIRIUS 3RT2, σχεδιασμένος για τη μεταγωγή κινητήρων επαγωγής AC σε βιομηχανικά μηχανήματα, γραμμές παραγωγής και εγκαταστάσεις κτιριακών υπηρεσιών. Με ονομαστική τιμή 32Α και χωρητικότητα 15kW στα 400V, διαχειρίζεται τις απαιτήσεις μεταγωγής κινητήρων για μεσαίου μεγέθους εφαρμογές, συμπεριλαμβανομένων των κινητήρων μεταφορικών ταινιών, των κινητήρων αντλιών, των συμπιεστών και των συστημάτων HVAC.

Η κατηγορία χρήσης AC-3 (και η βελτιωμένη AC-3e) ορίζει την προβλεπόμενη λειτουργία μεταγωγής του επαφέτη για την εκκίνηση και τη διακοπή κινητήρων επαγωγής τύπου κλωβοειδούς δρομέα. Αυτό περιλαμβάνει το κλείσιμο υπό πλήρες ρεύμα ακινητοποίησης και το άνοιγμα σε ταχύτητα λειτουργίας - η πιο συνηθισμένη λειτουργία μεταγωγής κινητήρων στη βιομηχανία.

Η ονομαστική τιμή AC-3 32Α υποδεικνύει ότι ο επαφέτης μπορεί να μεταγάγει κινητήρες που καταναλώνουν έως και 32Α σε ταχύτητα λειτουργίας, ενώ διαχειρίζεται το σχετικό ρεύμα εκκίνησης κατά την εκκίνηση. Για λιγότερο απαιτητικές εφαρμογές, όπως επαγωγικά φορτία, η ονομαστική τιμή AC-1 επιτρέπει τη διαχείριση έως και 50Α.

Ο επαφέτης 3RT2 διαθέτει τυποποιημένες μηχανικές διαστάσεις και διεπαφές που ευθυγραμμίζονται με το αρθρωτό σύστημα SIRIUS. Αυτό επιτρέπει την άμεση ενσωμάτωση με συμβατά εξαρτήματα:

• Οι ρελέ υπερφόρτωσης της σειράς 3RU2 κουμπώνουν απευθείας στον επαφέτη
• Οι συνδυασμοί αντιστροφής 3RA2 χρησιμοποιούν συνδεδεμένους επαφέτες με δοκιμασμένες εργοστασιακά μονάδες
• Οι μονάδες λειτουργίας PMC και τα μπλοκ βοηθητικών επαφών συνδέονται σε καθορισμένες θέσεις διεπαφής

Αυτή η αρθρωτή προσέγγιση μειώνει την πολυπλοκότητα του σχεδιασμού, τον χρόνο καλωδίωσης και διασφαλίζει προβλέψιμες απαιτήσεις χώρου στα πάνελ ελέγχου.

Το πηνίο 230V AC ενεργοποιείται όταν εφαρμόζεται τάση μεταξύ των ακροδεκτών Α1 και Α2. Το πηνίο καταναλώνει υψηλότερο ρεύμα εκκίνησης κατά την αρχική ενεργοποίηση, το οποίο μειώνεται σε χαμηλότερο ρεύμα συγκράτησης μόλις σταθεροποιηθεί. Η συνήθης πρακτική περιλαμβάνει τη χρήση προστατευτικών υπέρτασης στους ακροδέκτες Α1-Α2 όταν τροφοδοτούνται από εξόδους PLC για προστασία από τάσεις ανάδρασης επαγωγής.
