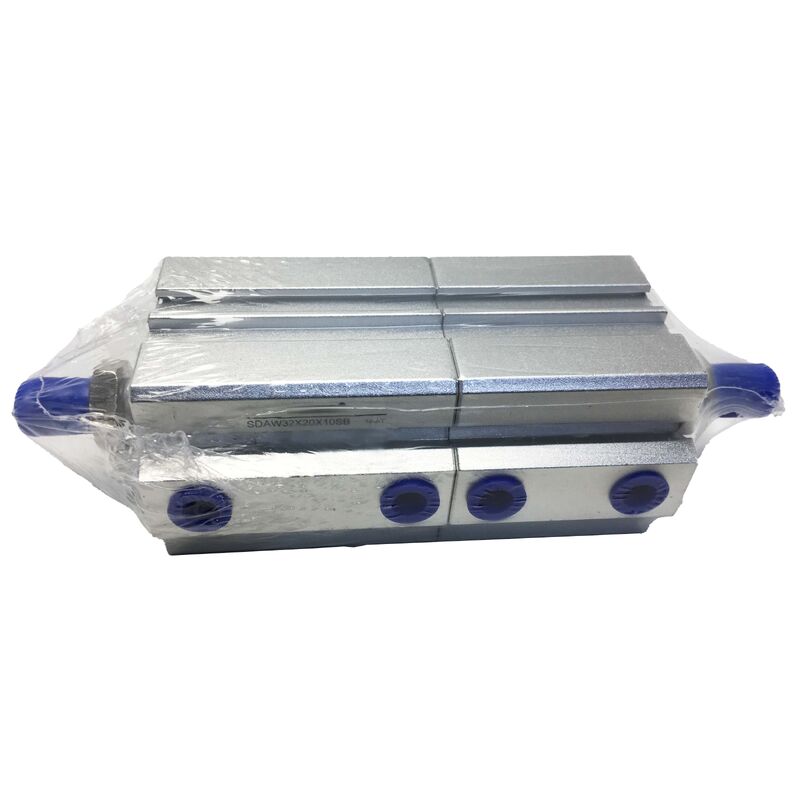

SDAW32X20X10SB Νέος αέρας Airtac Υπερ λεπτός αέρας Πνευματικός κύλινδρος
Επισκόπηση του προϊόντος
ΗAirTAC SDAW32X20X10SBείναι ένας συμπαγής κύλινδρος διπλής διαμόρφωσης ∙ ένας πνευματικός κινητήρας πολλαπλών θέσεων που συνδυάζει δύο χρονοδιαγράμματα σε μία συμπαγή μονάδα.που επιτρέπει στον κύλινδρο να σταματήσει και να διατηρηθεί σε τρεις διακριτές θέσεις κατά τη διάρκεια της διαδρομής του: το τέλος του πρώτου χτυπήματος, το τέλος του δεύτερου χτυπήματος και η μεσαία θέση όπου και τα δύο χτυπήματα ακυρώνονται.
Με διάτρηση 32 mm που παρέχει χρήσιμη ισχύ ώθησης για εργασίες αυτοματισμού μεσαίας εμβέλειας, η διαμόρφωση αυτή διαθέτει κύρια ροή 20 mm και δευτερεύουσα ροή 10 mm,το οποίο το καθιστά ιδανικό για εφαρμογές που απαιτούν τόσο χοντρικές όσο και λεπτές κινήσεις θέσης από το ίδιο σώμα ενεργοποιητήΟ ενσωματωμένος μαγνήτης επιτρέπει την εξωτερική ανίχνευση θέσης χωρίς μηχανικούς διακόπτες ορίου.
Βασικές προδιαγραφές
| Παράμετρος |
Αξία |
| Τύπος κυλίνδρου |
Συμπλέκτης διπλής μορφής (υπερτελής, πολλαπλής θέσης) |
| Βαρετό |
32 mm |
| Σκλήρυνση 1 |
20 χιλιοστά |
| 2ο εγκεφαλικό |
10 χιλιοστά |
| Αριθμός θέσεων |
3 (χρόνος 1 άκρο / μέση / χρόνος 2 άκρο) |
| Τύπος δράσης |
Διπλή υποκριτική |
| Μαγνήτης |
Εγκατασκευασμένο (με μαγνήτη) |
| Δαχτυλίδι |
Αρσενικό (εσωτερικό δόντι) |
| Δήμαρχος |
ΠΕ |
| Πίεση λειτουργίας |
0.1 - 0,9 MPa (διπλή δράση) |
| Ταχύτητα έμβολο |
30 - 500 mm/s |
| Θέρμανση λειτουργίας |
-10°C έως +80°C |
| Υλικό σώματος |
Άλλες αλουμινένιες ενώσεις |
Λεπτομέρειες κατασκευής
Χτισμένο γύρω από την καθιερωμένη αρχιτεκτονική συμπαγούς κυλίνδρου SDA της AirTAC, το SDAW32X20X10SB διαθέτει:
- Σώμα και κάλυψη:Σωλήνες κυλίνδρων από κράμα αλουμινίου με σκληρά ανωτισμένη επιφάνεια διάτρησης για εξαιρετική αντοχή στην φθορά
- Συγκρότηση:Δομική δομή για χαμηλό προφίλ χωρίς βίδες
- Σφραγίδα έμβολο:Διαφορετική δομή διπλής σφράγισης με ενσωματωμένη δεξαμενή ελαίου για αυτολύμανση
- Μαγνήτης:Ενσωματωμένος μαγνήτης έμβολο για την ανίχνευση θέσης χωρίς επαφή
- Τρόπος θύρας θύρας:Πρότυπο νήματος PT (παράλληλη κωνική) για τη διαμόρφωση της ασιατικής αγοράς
Δράση τριών θέσεων
Ο κυλίνδρος διπλής άκρης SDAW επιτυγχάνει τρεις θέσεις μέσω ανεξάρτητου ελέγχου πίεσης:
- Θέση 1 (20 mm παρατεταμένη):Πίεση κύριας αίθουσας, εκπομπής δευτερογενούς
- Θέση 2 (Μέσα):Πίεση και των δύο θαλάμων ταυτόχρονα για σταθερή ενδιάμεση θέση
- Θέση 3 (Αποσυρθείσα):Επικαιροποιημένη πίεση σε δευτερογενή θάλαμο, κύρια εξάτμιση
Το σύστημα ελέγχου αυτό απαιτεί μια βαλβίδα κατεύθυνσης 5/3 με κλειστή κεντρική θέση για τη μέση θέση κράτησης.
Συχνές Ερωτήσεις
Ερώτηση 1: Μπορεί το SDAW32X20X10SB να επιτύχει μια μεσαία θέση που παραμένει σταθερή ακόμη και χωρίς συνεχή πίεση αέρα;
Όχι, η μέση θέση διατηρείται με ισορροπημένη πίεση αέρα και στους δύο θαλάμους ταυτόχρονα.Για εφαρμογές που απαιτούν τη διατηρηθείσα μεσαία θέση χωρίς συνεχή αέρα, απαιτείται μηχανικός κύλινδρος κλειδώματος ή κύλινδρος με εσωτερικό φρένο.
Ε2: Ποιοι τύποι αυτόματων διακόπτες είναι συμβατοί με τον ενσωματωμένο μαγνήτη του SDAW32X20X10SB;
Η σειρά CS1 της AirTAC και ισοδύναμοι διακόπτες μαγνητικού καλάθι, καθώς και διακόπτες με αποτέλεσμα Hall στερεής κατάστασης με συμβατή θήκη και εύρος αισθητήρα.Επιβεβαιώστε το εύρος λειτουργίας του επιλεγμένου διακόπτη καλύπτει την ένταση του μαγνητικού πεδίου και ταιριάζει με τις διαστάσεις 32mm διάτρηση αυλάκι.
Ε3: Ο κύλινδρος κινείται πολύ αργά. Μπορεί η ταχύτητα του έμβολο να αυξηθεί αυξάνοντας την πίεση τροφοδοσίας πάνω από 0,9 MPa;
Η ταχύτητα ελέγχεται καλύτερα μέσω της ταχύτητας ροής αέρα με τη χρήση βαλβίδων ελέγχου ροής (τύπου μετρητών εξόδου) σε κάθε πύλη.Ρυθμίζεται η ροή καυσαερίων ώστε να ρυθμίζεται η επιθυμητή ταχύτητα του έμβολο εντός του εύρους λειτουργίας 30-500 mm/s.
Ε4: Η μεσαία θέση δεν επαναλαμβάνεται ̇ ο κύλινδρος σταματά σε ελαφρώς διαφορετικά σημεία κάθε κύκλου.
Η επαναληψιμότητα στη μέση θέση εξαρτάται από την ισορροπημένη πίεση και στους δύο θαλάμους.Διασφάλιση σταθερής ρύθμισης της πίεσης και ταυτόχρονης πίεσης στο λιμάνι χωρίς μετατόπιση του χρόνουΗ προσθήκη μικρών δεξαμενών σε κάθε θάλαμο μπορεί να μειώσει τις διακυμάνσεις πίεσης.
Ε5: Ποια λιπαντική διαδικασία απαιτείται για το SDAW32X20X10SB;
Η ετερογενής διμερή σφραγίδα έμβολο έχει ενσωματωμένη δεξαμενή ελαίου που παρέχει αυτολύμανση για κανονική λειτουργία με καθαρό, ξηρό ή ελάχιστα λιπαρό συμπιεσμένο αέρα.Δεν απαιτείται εξωτερική λίπανση για τυποποιημένο βιομηχανικό συμπιεσμένο αέρα. Εάν χρησιμοποιείτε λιπαντικό, χρησιμοποιήστε ελαφρύ λάδι τουρμπίνας σε πολύ χαμηλή συγκέντρωση.
