Moog 800-336-2112 Σύνθεση δαχτυλιδιών.
Χρησιμοποιείται, 1,5 ιντσών, 10A ανά κυκλώμα, Φυτική βούρτσα, έως 250 RPM
Επισκόπηση του προϊόντος

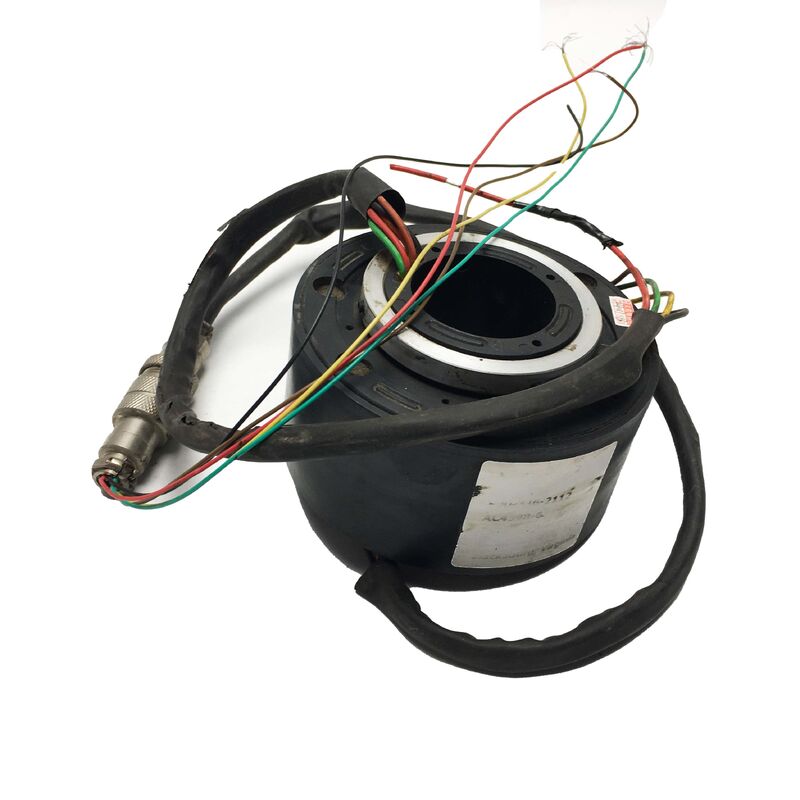

Αυτή η λίστα είναι για μια χρησιμοποιημένη συναρμολόγηση δακτυλιδιών περιστροφής Moog 800-336-2112 - ένα δακτυλίδι διατριβής από τη σειρά AC4598,μία από τις πιο ευρέως χρησιμοποιούμενες βιομηχανικές πλατφόρμες δακτυλίων γλιστρίσματος που κατασκευάζεται από την Moog Components Group (πρώην Litton Poly-Scientific)Η μονάδα έχει αφαιρεθεί από την προηγούμενη υπηρεσία και προσφέρεται ως δοκιμασμένο πλεόνασμα ή ανταλλακτικό απόθεμα.
Το συγκρότημα περνά κυκλώματα ισχύος και σήματος σε μια συνεχώς περιστρεφόμενη διεπαφή μέσω ενός κεντρικού τρύπου 1,5 ιντσών, επιτρέποντας υδραυλικές γραμμές, πνευματικές σωλήνες,ή ένα συγκεντρωτικό άξονα για να περάσει από το κέντρο ενώ οι ηλεκτρικές συνδέσεις περιστρέφονται ελεύθερα χωρίς στρέβλωση ή συσσώρευση μηχανικής πίεσης.
Βασικές προδιαγραφές
| Αριθμός τμήματος |
800-336-2112 |
| Οικογένεια προϊόντων |
Η σειρά AC4598 |
| Διάμετρος διάτρησης |
1.5 ίντσες (38,1 mm) |
| ρεύμα ανά κύκλωμα |
10 Α |
| Κατηγορία τάσης |
Μέχρι 600 VAC |
| Επιλογές κυκλώματος |
6, 12, 18 ή 24 κυκλώματα |
| Μέγιστη ταχύτητα (πρότυπη) |
250 στροφές ανά λεπτό συνεχώς |
| Τεχνολογία επαφής |
Βούρτσα από ίνες |
| Μετρητής καλωδίου μολύβδου |
16 AWG |
| Διάρκεια καλωδίου μολύβδου (πρότυπο) |
12 ίντσες. |
| Εγκατάσταση |
Τυποποιημένη τοποθέτηση κολάρου, προαιρετική τοποθέτηση φλάντζης |
| Εξωτερική διάμετρος (επιλογή φλέγγας) |
5 ίντσες (127 mm) |
| Σφραγισμός |
Σφραγίδα (ανθεκτικότητα στην σκόνη και την υγρασία) |
| Συμφωνία σήματος |
Αναλογικά, ψηφιακά, πρωτόκολλα λεωφορείου δεδομένων |
| Κατασκευαστής |
Ομίλος Moog Components |
| Χώρα καταγωγής |
ΗΠΑ |
Λειτουργία δαχτυλιδιού διατριβής
Ένα δαχτυλίδι μεταφέρει ηλεκτρική ενέργεια και σήματα σε μια περιστρεφόμενη διεπαφή χωρίς γωνιακά όρια.που χρησιμεύουν ως περάσματα για υδραυλικές γραμμές πίεσης, αεριωθούμενοι σωλήνες τροφοδοσίας ή συγκεντρωτικοί άξονες που πρέπει να περάσουν χωρίς ηλεκτρική σύνδεση.
Ο σχεδιασμός αυτός εξαλείφει την ανάγκη να περιστρέφονται καλώδια που συσσωρεύονται κόπωση και τελικά σπάσουν, αντικαθιστώντας τα με κυλιόμενες ηλεκτρικές επαφές που έχουν σχεδιαστεί για εκατομμύρια περιστροφές.
Τεχνολογία επαφής με ίνες βούρτσας
Το σύστημα επαφής με βούρτσα από ίνες χρησιμοποιεί δέσμες από ατομικά αγωγές ίνες που τρέχουν κατά της επιφάνειας του περιστρεφόμενου δαχτυλιδιού, δημιουργώντας πολλά σημεία επαφής ταυτόχρονα.Αυτό το σχέδιο παρέχει αρκετά βασικά πλεονεκτήματα:
- Παρατεταμένη διάρκεια ζωής με χαμηλή μηχανική φθορά
- Ελάχιστος ηλεκτρικός θόρυβος για καθαρή μετάδοση σήματος
- Καμία απαίτηση λίπανσης
- Σχεδόν καμία παραγωγή αποβλήτων φθοράς
- Συνεπής αντίσταση επαφής κατά τη διάρκεια της ζωής
Διαμόρφωση κυκλώματος και παραλλαγές X-Suffix
Οι πλατφόρμες AC4598 διατίθενται σε τυποποιημένες διαμορφώσεις 6, 12, 18 και 24 κυκλωμάτων, καθένας με 10 άμπερ.,τοποθέτηση, σφράγιση και μήκος του μολύβδου.
Κατά την αντικατάσταση υφιστάμενων μονάδων, η συμμόρφωση με το πλήρες προφίλ X εξασφαλίζει τη συμβατότητα με τις αρχικές διαμορφώσεις καλωδίωσης και τοποθέτησης.
Βιομηχανικές εφαρμογές
Το AC4598/800-336-2112 εξυπηρετεί ένα ευρύ φάσμα βιομηχανικών περιστρεφόμενων εξοπλισμού, συμπεριλαμβανομένων:
- Τραπέζια περιστρεφόμενων δεικτών
- Στρογγυλά καλώδια για βιομηχανικά οχήματα
- Μηχανές για τη συγκόλληση
- Μηχανές συσκευασίας με περιστρεφόμενα καρουζέλια
- Συστήματα παλέτισης με περιστρεφόμενες πλατφόρμες
- Εργαστηριακά κέντρα τύπου πύργου
- Εξοπλισμός ελέγχου διαδικασίας με περιστρεφόμενους αισθητήρες
Οφέλη από τις χρησιμοποιούμενες μονάδες
Οι χρησιμοποιημένες μονάδες Moog AC4598 προσφέρουν μια οικονομικά αποδοτική λύση για την αποκατάσταση ή αναβάθμιση συστημάτων χωρίς το χρόνο προετοιμασίας ή το κόστος νέων παραγγελιών OEM.Ο ανθεκτικός σχεδιασμός και η τεχνολογία βούρτσας από ίνες παρέχουν σημαντική εναπομείναντη διάρκεια ζωής ακόμη και μετά από παρατεταμένη προηγούμενη χρήση, όταν λειτουργούν σύμφωνα με τις προδιαγραφές.
Συχνές Ερωτήσεις
Ε1: Ποια είναι η διαφορά μεταξύ του αριθμού τμήματος 800-336-2112 και της ονομασίας AC4598;
Το AC4598 είναι η ονομασία της οικογένειας προϊόντων της Moog για αυτή την πλατφόρμα δακτυλιδιών διαδρόμου.Και τα δύο αναφέρονται στο ίδιο 1.5 ίντσες διάτρηση, 10A ινών βούρτσας δαχτυλίδι γλιστρίσματος σειρά.
Ε2: Πόσα κυκλώματα υποστηρίζει το 800-336-2112 και ποιο είναι το μέγιστο ρεύμα και τάση;
Το AC4598/800-336-2112 υποστηρίζει 6, 12, 18 ή 24 κυκλώματα, το καθένα με ονομαστική ισχύ 10 αμπερών.ή ψηφιακά σήματα δεδομένων.
Ε3: Η τεχνολογία βούρτσας ινών απαιτεί συντήρηση ή λίπανση;
Όχι, η τεχνολογία επαφής με ίνες βούρτσας δεν απαιτεί λίπανση, το οποίο είναι ένα από τα κύρια πλεονεκτήματα σχεδιασμού σε σχέση με τα συμβατικά δαχτυλίδια γλιστρίματος βούρτσας από μεταλλικό σύρμα.Η συντήρηση περιορίζεται στην περιοδική επιθεώρηση της συνόδου επαφής και της κατάστασης του μολύβδιου καλωδίου.
Ε4: Μπορούν οι υδραυλικές γραμμές ή οι πνευματικοί σωλήνες να περάσουν μέσα από την τρύπα των 1,5 ιντσών ενώ το δαχτυλίδι γλιστρίσματος λειτουργεί;
Ναι, αυτός είναι ο σκοπός του σχεδιασμού με διάτρητο διάτρητο, το 1,5 ιντσών χωρίς εμπόδια, επιτρέπει υδραυλικές γραμμές πίεσης, αεραγωγούς τροφοδοσίας,ή ένα συγκεντρωτικό μηχανικό άξονα για να περάσει από το κέντρο της συναρμολόγησης, ενώ το δαχτυλίδι γλιστρίας περιστρέφεται ανεξάρτητα γύρω από αυτό.
Ε5: Πώς πρέπει να αξιολογείται ένα χρησιμοποιημένο 800-336-2112 πριν από την εγκατάσταση;
Ελέγξτε τα καλώδια μολύβδου για ζημιές στην μόνωση, ελέγξτε την εσωτερική επιφάνεια της διάτρησης για σπασμούς ή σημειώσεις, περιστρέψτε το σύνολο με το χέρι για να ελέγξετε την ομαλότητα του ρουλεμπορίου,και να μετρήσει την αντίσταση επαφής σε κάθε κύκλωμαΜια δοκιμή σε πάγκο που συνδέει ένα γνωστό φορτίο σε κάθε κύκλωμα ενώ περιστρέφεται η συναρμολόγηση παρέχει την πιο αξιόπιστη επικύρωση.
