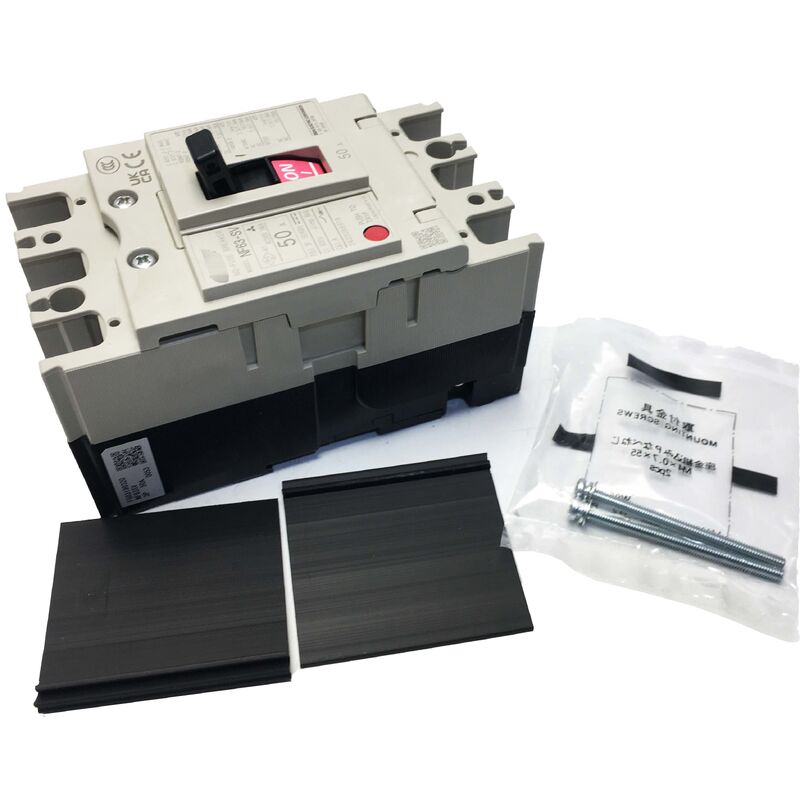

Ασφαλειοδιακόπτης Mitsubishi NF63-SV 3P 50A
Νέος, σφραγισμένος εργοστασιακά, αυτόματος διακόπτης ισχύος (MCCB) σειράς WS-V, κατηγορίας Standard, με ονομαστική ένταση από 5A έως 63A, λειτουργία 600V AC/DC και ικανότητα διακοπής 7.5kA στα 400V.
Επισκόπηση Προϊόντος
Ο Mitsubishi NF63-SV είναι ένας αυτόματος διακόπτης ισχύος (MCCB) κατηγορίας Standard, της σειράς WS-V, σχεδιασμένος για βιομηχανικές εφαρμογές διανομής και ελέγχου μηχανών. Αυτή η μονάδα 3 πόλων, 50A προσφέρει αξιόπιστη προστασία με σταθερή θερμομαγνητική μονάδα ενεργοποίησης και δυνατότητα εμπρόσθιας σύνδεσης.
Βασικές Προδιαγραφές
| Οικογένεια Προϊόντων |
NF63-SV |
| Σειρά |
Σειρά WS-V - MCCB (Standard Class) NF-S |
| Εύρος Ονομαστικής Έντασης |
5A έως 63A |
| Ονομαστική Τάση |
600V AC / 250V DC |
| Διαθέσιμοι Πόλοι |
2P, 3P, 4P |
| Ικανότητα Διακοπής στα 400V |
7.5 kA (IEC 60947) |
| Ικανότητα Διακοπής στα 200-230V |
15 kA (IEC 60947) |
| Μονάδα Ενεργοποίησης |
Σταθερή Θερμομαγνητική |
| Σύνδεση |
Εμπρόσθια καλώδια ή ράγες |
| Πρότυπο |
IEC 60947-2 |
| Κατασκευαστής |
Mitsubishi Electric |
Σύγκριση Κατηγοριών Απόδοσης
Η σειρά WS-V προσφέρει τρεις κατηγορίες απόδοσης για να ταιριάζει στις απαιτήσεις της εφαρμογής:
- NF-C (Economy Class): 5 kA στα 400V - Οικονομική λύση για εγκαταστάσεις με περιορισμένο ρεύμα σφάλματος
- NF-S (Standard Class - Αυτό το Προϊόν): 7.5 kA στα 400V - Ιδανικό για τα περισσότερα σενάρια βιομηχανικής διανομής
- NF-H (High Performance Class): 10 kA στα 400V - Για εγκαταστάσεις κοντά σε μετασχηματιστές υψηλής χωρητικότητας
Χαρακτηριστικά Προστασίας
Η σταθερή θερμομαγνητική μονάδα ενεργοποίησης παρέχει ολοκληρωμένη προστασία:
- Θερμικό Στοιχείο: Προστασία υπερφόρτωσης με αντίστροφο χαρακτηριστικό χρόνου για ρεύματα εκκίνησης κινητήρων
- Μαγνητικό Στοιχείο: Άμεση προστασία από βραχυκύκλωμα για διακοπή ρεύματος σφάλματος
Λειτουργία AC/DC
Ονομαστική για λειτουργία τόσο σε AC όσο και σε DC, καθιστώντας την κατάλληλη για συμβατική τριφασική διανομή, συστήματα μπαταριών, προστασία DC bus σε ντουλάπια οδηγών, ηλιακές εγκαταστάσεις και προστασία εξόδου UPS.
Συμβατότητα Αξεσουάρ
Συμβατό με ολόκληρη τη γκάμα αξεσουάρ της σειράς WS-V, συμπεριλαμβανομένων καλυμμάτων ακροδεκτών, βοηθητικών επαφών, επαφών συναγερμού, πηνίων απομακρυσμένης ενεργοποίησης και ρελέ υποτάσεως, σχεδιασμένων για την ομάδα πλαισίου 30A-63A.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ NF63-SV, NF63-CV και NF63-HV;
Και οι τρεις μοιράζονται το ίδιο πλαίσιο και εύρος ρεύματος, αλλά διαφέρουν στην ικανότητα διακοπής: NF63-CV (5 kA), NF63-SV (7.5 kA), NF63-HV (10 kA). Η κατηγορία Standard NF63-SV καλύπτει τις περισσότερες βιομηχανικές εφαρμογές.
Αλλάζει το σώμα του διακόπτη μεταξύ των ονομαστικών ρευμάτων;
Όχι. Το NF63-SV χρησιμοποιεί τις ίδιες φυσικές διαστάσεις σε ολόκληρο το εύρος ρεύματος από 5A έως 63A, με την ονομαστική ένταση να καθορίζεται από την εργοστασιακή βαθμονόμηση της μονάδας ενεργοποίησης.
Είναι το NF63-SV πιστοποιημένο κατά IEC 60947-2;
Ναι. Ο διακόπτης έχει ελεγχθεί και έχει ονομαστική τιμή σύμφωνα με το IEC 60947-2 με ικανότητα σέρβις Ics ίση με το 100% της ονομαστικής τιμής Icu στα 400V.
Μπορεί το NF63-SV να χρησιμοποιηθεί σε κυκλώματα DC;
Ναι. Ονομαστική τιμή για λειτουργία DC έως 250V με ικανότητα διακοπής 7.5 kA. Πρέπει να τηρείται η σωστή πολικότητα για εφαρμογές DC.
Μπορούν τα αξεσουάρ να εγκατασταθούν στο πεδίο;
Ναι. Το αρθρωτό σύστημα αξεσουάρ επιτρέπει την εγκατάσταση στο πεδίο πηνίων απομακρυσμένης ενεργοποίησης, βοηθητικών επαφών και άλλων αξεσουάρ απευθείας στο σώμα του διακόπτη.
