| Τόπος καταγωγής | Ιαπωνία |
| Μάρκα | Mitsubishi |
| Πιστοποίηση | CE ROHS |
| Αριθμό μοντέλου | CP30-BA1P1M5A |

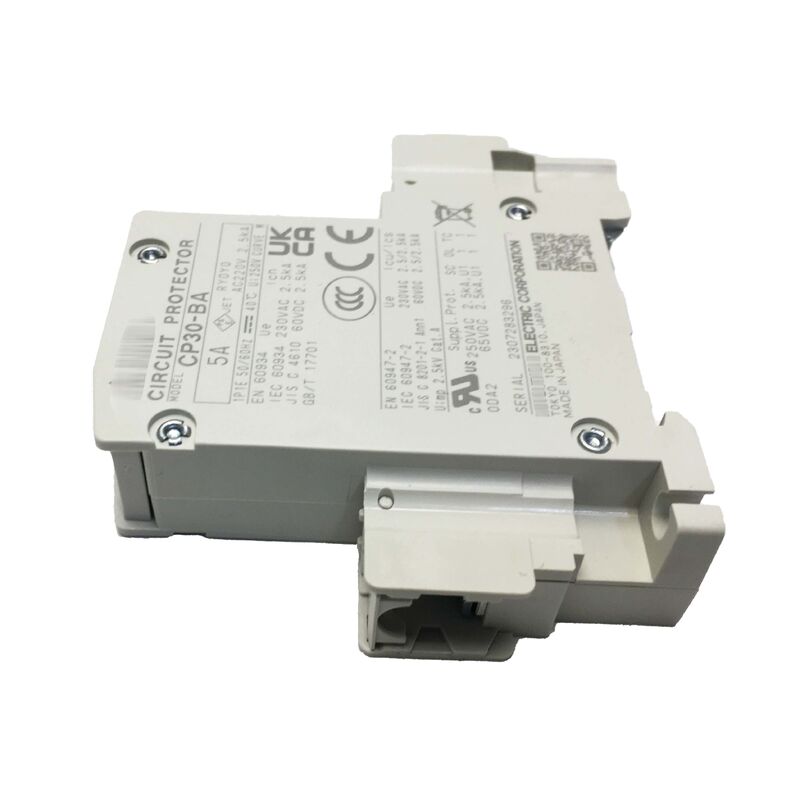

ΗMitsubishi CP30-BA1P1M5Aείναι ένας μικροσκοπικός διακόπτης κυκλώματος 5A με έναν μόνο πόλο από τη σειρά WS-V (World Super V) της Mitsubishi Electric.Αυτό το προστατευτικό κυκλώματος πιστοποιημένο UL 1077 έχει σχεδιαστεί ειδικά για την προστασία των μεμονωμένων κυκλωμάτων φορτίου, κυκλώματα ελέγχου και κυκλώματα παρακλάδισης σε βιομηχανικούς πίνακες ελέγχου και περιβλήματα μηχανών.
| Αριθμός τμήματος | CP30-BA1P1M5A |
| Πολωνοί | 1-πόλος (1P) |
| Τρέχοντας ρεύμα | 5 ΑΤ |
| ρεύμα καρέ | 30 AF |
| Κουρφή αποτύπωσης | M (μέση ταχύτητα) |
| Διορισμένη τάση συνεχούς ρεύματος | 65V συνεχής |
| Ονομαστική τάση μόνωσης (Ui) | 250V |
| Ονομαστική τάση παλμού (Uimp) | 2.5 kV |
| Δυνατότητα διακοπής βραχυκυκλώματος | 2.5 kA σε 230V AC (IEC) / 2,5 kA σε 250V AC (UL1077) |
| Σύνδεση | Στρογγυλοσφραγίδα |
| Εγκατάσταση | ΔΙΝ Σιδηρόδρομος |
| Πρότυπα και εγκρίσεις | Οδηγία 2009/72/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Ιουνίου 2009, σχετικά με τη θέσπιση προδιαγραφών σχετικά με την προστασία των ζώων από την επιδημία (ΕΕ L 347 της 20.9.2009, σ. 1).235, UL, CSA, TÜV, CE, CCC |
Η σειρά WS-V έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτητικές απαιτήσεις των κατασκευαστών πάνελ σε παγκόσμιες αγορές.ο ίδιος αριθμός καταλόγου μπορεί να χρησιμοποιηθεί για πάνελ που προορίζονται για τη Βόρεια Αμερική, ευρωπαϊκές και ασιατικές αγορές, απλοποιώντας την παγκόσμια συμμόρφωση των μηχανών.
Η σειρά διαθέτει βελτιωμένη ικανότητα διακοπής βραχυκυκλώματος και σταθερά χαρακτηριστικά ταξιδιού, παρέχοντας αξιόπιστη προστασία με 2.Δυνατότητα διάσπασης 5 kA σε 250V AC υπό συνθήκες UL 1077.
Η περιστροφή M (μεσαίας ταχύτητας) είναι ιδανική για κυκλώματα με μέτρια ρεύματα εισροής, καθιστώντας την κατάλληλη για:
Αυτή η καμπύλη παρέχει προστασία από διαρκή υπερστροφή, ανεχόμενη παράλληλα φυσιολογικά transients εκκίνησης χωρίς ενοχλητικό τριβή.
Η ονομαστική τάση 65V συνεχούς ρεύματος καθιστά αυτόν τον προστατευτή ιδανικό για κυκλώματα ελέγχου 24V και 48V συνεχούς ρεύματος που βρίσκονται συνήθως σε:
Η συσκευή είναι ειδικά σχεδιασμένη για διακοπή σφάλματος συνεχούς ρεύματος, εξασφαλίζοντας την κατάλληλη προστασία στα συστήματα ελέγχου συνεχούς ρεύματος.
Τα τερματικά με βίδες-σφραγίδες παρέχουν αξιόπιστες, επανασφραγιστές συνδέσεις κατάλληλες για βιομηχανικά περιβάλλοντα με δονήσεις και θερμικούς κύκλους.Η τυποποιημένη τοποθέτηση σιδηροτροχιάς DIN 35 mm εξασφαλίζει εύκολη ενσωμάτωση σε πάνελ ελέγχου μαζί με άλλες διατάξεις προστασίας.
Το UL 1077 καλύπτει συμπληρωματικές προστατευτικές διατάξεις για κυκλώματα εντός εξοπλισμού, κατωτέρω της κύριας προστασίας εισόδου υπηρεσίας.Χρησιμοποιήστε συσκευές UL 1077 όπως το CP30-BA για μεμονωμένα κυκλώματα φορτίου εντός των πινάκων ελέγχου.
Μ-καμπύλη: Γενικός σκοπός για μέτρια εισροή (ρελέα, σολενοειδή). S-καμπύλη: βαριά φορτία εισροής (μετασχηματιστές, κινητήρες). F-καμπύλη: Γρήγορη απόκριση για ευαίσθητα κυκλώματα με ελάχιστη εισροή.
Ναι, η τάση 65V DC παρέχει σημαντικό περιθώριο για εφαρμογές 24V DC. Η συσκευή είναι ειδικά σχεδιασμένη για διακοπή DC σε αυτή την τάση τάσης.
Η βασική μονάδα δεν περιλαμβάνει βοηθητικές επαφές, αλλά η σειρά CP30-BA υποστηρίζει πρόσθετα συναγερτικά και βοηθητικά εξαρτήματα επαφής που κολλάνε στο σώμα της συσκευής για την παρακολούθηση της κατάστασης της κίνησης.
UL 1077, CSA C22.2 αριθ.235, IEC 60947-2, IEC 60934, TÜV και σήμανση CE σύμφωνα με τα πρότυπα EN 60934 και EN 60947-2.
