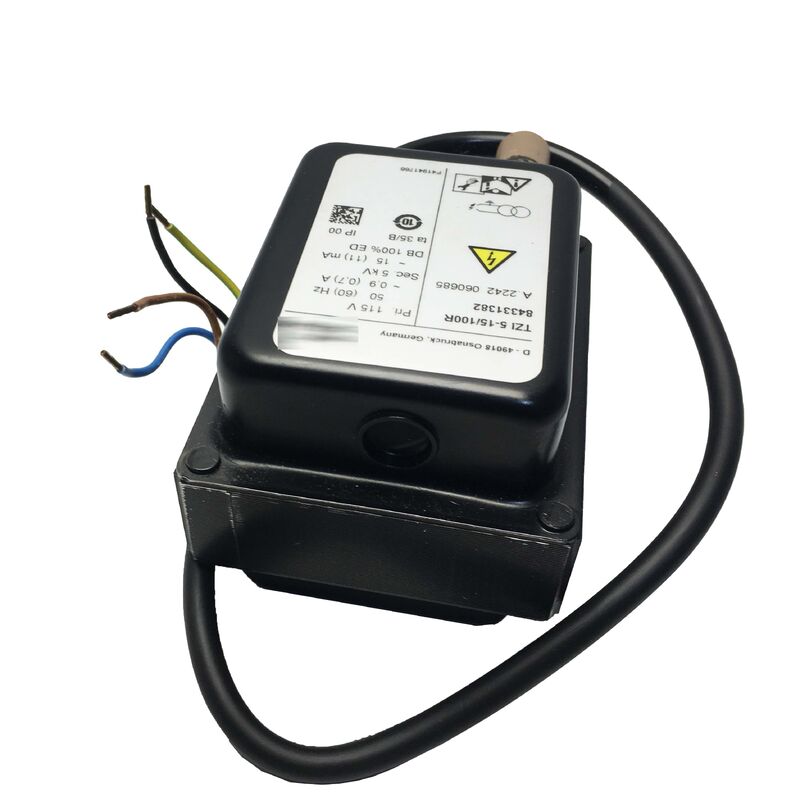

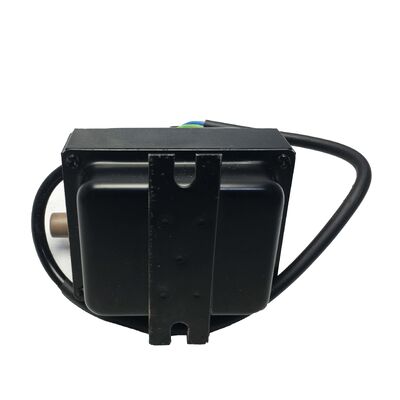

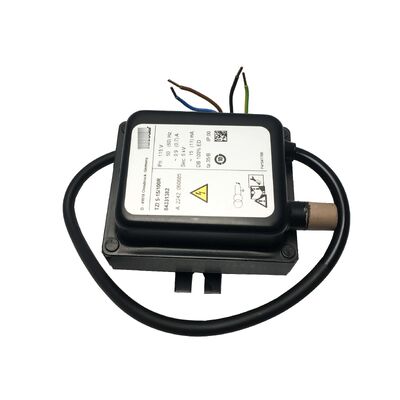

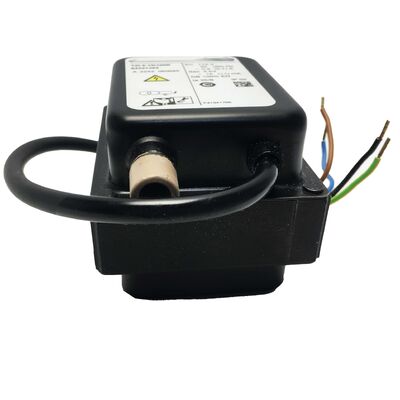

Μετασχηματιστής ανάφλεξης Krom Schroder TZI5-15/100R
Ο αριθμός παραγγελίας 84331382
Επισκόπηση του προϊόντος
Ο Krom Schroder TZI5-15/100R (αριθμός σειράς 84331382) είναι μετασχηματιστής υψηλής τάσης ανάφλεξης από την καθιερωμένη σειρά TZI,ειδικά σχεδιασμένα για την ανάφλεξη με σπίθα καυστήρων αερίου και καυστήρων πετρελαίου με ανάφλεξη αερίου ή με άμεση ανάφλεξη σε βιομηχανικό και εμπορικό εξοπλισμό καύσης.
Αυτός ο μετασχηματιστής αυξάνει την τροφοδοσία 115V AC σε 5 kV υψηλής τάσης.παρέχοντας 15 mA σε 50 Hz - τον βέλτιστο συνδυασμό τάσης και ρεύματος που απαιτείται για την παραγωγή αξιόπιστων σπίλλων ανάφλεξης σε σωστά διαχωρισμένα ηλεκτρόδια σε μείγματα καυσίμου-αέρα.
Η ικανότητα λειτουργικού κύκλου 100% διαφοροποιεί αυτή τη μονάδα από εναλλακτικές μονάδες με διαλείπουσα ικανότητα, επιτρέποντας συνεχή λειτουργία χωρίς υποχρεωτικές περιόδους εκτός λειτουργίας.Αυτό εξαλείφει τους τρόπους θερμικής αποτυχίας που θα μπορούσαν να περιορίσουν τη διάρκεια ζωής υπό απαιτητικούς κύκλους καύσης σε εφαρμογές ελέγχου καυστήρα.
Τεχνικές προδιαγραφές
| Αριθμός παραγγελίας |
84331382 |
| Σχήμα |
TZI 5-15/100R |
| Δυναμική τάση |
5 kV |
| ρεύμα εξόδου |
15 mA (σε 50 Hz) |
| Ηλεκτρική τάση εισόδου |
115V εναλλακτικός |
| Κύκλος υπηρεσίας |
100% (αδιάλειπτο) |
| Εφαρμογή |
Πυροσβεστήρες αερίου, πετρελαϊκοί πυροσβεστήρες (πυροσβεστήρες με σπίθα) |
| Λειτουργία ηλεκτροδίων |
Μηχανοκίνητα οχήματα |
| Κλειδί |
IP 00 - απαιτείται εγκατάσταση στο ντουλάπι ελέγχου |
| Σειρά |
TZI (μετασχηματιστής Zundung Industrie) |
| Κατασκευαστής |
Krom Schroder / Elster / Honeywell Καύση |
5 kV έξοδος για αξιόπιστη ανάφλεξη με σπινθήρα
Η έξοδος 5 kV του TZI5-15/100R είναι ειδικά σχεδιασμένη για να διαλύει τους διαμετρικούς διαμετρικούς ηλεκτρόδους και να προκαλεί σπίθες.ενώ το ρεύμα εξόδου 15 mA εξασφαλίζει επαρκή ενέργεια για αξιόπιστη ανάφλεξη μείγματος καυσίμου-αέραΗ παρούσα προδιαγραφή καθορίζει το πεδίο λειτουργίας για τον κατάλληλο σχεδιασμό της εγκατάστασης ηλεκτροδίων.
100% οφέλη από τον κύκλο λειτουργίας
Τα σύγχρονα συστήματα διαχείρισης καυστήρων με εκτεταμένες ακολουθίες εκκίνησης, συχνές απαιτήσεις ποδηλασίας ή θέσης σε λειτουργία επωφελούνται από την ικανότητα 100% κύκλου εργασίας.Σε αντίθεση με τους μετασχηματιστές με διαλείπουσες τιμές με περιορισμένο χρόνο λειτουργίας, η μονάδα αυτή χειρίζεται παρατεταμένη λειτουργία χωρίς προβλήματα θερμικής πίεσης, εξασφαλίζοντας μακρά διάρκεια ζωής σε απαιτητικές εφαρμογές.
Τρόποι λειτουργίας ηλεκτροδίων
Το TZI5-15/100R υποστηρίζει διαμορφώσεις διπλού ηλεκτροδίου και μονού ηλεκτροδίου.απλούστευση της κατασκευής της κεφαλής του καυστήρα και μείωση της διείσδυσης του θαλάμου καύσης για συμπαγές ή μεταγενέστερες εφαρμογές.
Απαιτήσεις εγκατάστασης
Ως κατασκευαστικό στοιχείο με βαθμολογία IP 00, ο εν λόγω μετασχηματιστής πρέπει να τοποθετείται μέσα σε κατάλληλο ντουλάπι ελέγχου.διατηρήστε τις διαδρομές καλωδίων όσο το δυνατόν συντομότερες (συνήθως κάτω από ένα μέτρο)Η λειτουργική γείωση του σώματος του καυστήρα είναι υποχρεωτική για την ορθή ολοκλήρωση του κυκλώματος.
Πληροφορίες αντικατάστασης
Το τρέχον ισοδύναμο Krom Schroder είναι το TZI 5-15/100QT (αριθμός σειράς 84391111), με την ίδια προδιαγραφή 5 kV/15 mA/100% ισχύος με είσοδο 120VAC και έγκριση UL/CSA.Για εγκαταστάσεις που απαιτούν ακριβή αντιστοιχία των προδιαγραφών 115VAC, το πλεόνασμα αποθεμάτων του αρχικού TZI5-15/100R παρέχει άμεση συμβατότητα αντικατάστασης.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ του 100% κύκλου λειτουργίας και των χαρακτηριστικών διαλείπουσας λειτουργίας;
Ένας κύκλος λειτουργίας 100% επιτρέπει συνεχή λειτουργία χωρίς απαιτούμενες περιόδους εκτός λειτουργίας, ενώ οι διαλείπουσες ονομασίες (συνήθως 20-30%) περιορίζουν τον χρόνο λειτουργίας εντός καθορισμένων κύκλων για την πρόληψη της υπερθέρμανσης.Η ικανότητα 100% εξαλείφει τη θερμική πίεση σε εφαρμογές με συχνές εκκινήσεις ή εκτεταμένες ακολουθίες ανάφλεξης.
Μπορεί αυτός ο μετασχηματιστής να χρησιμοποιηθεί τόσο για την ανάφλεξη καυστήρων αερίου όσο και πετρελαίου;
Η σειρά TZI είναι κατάλληλη για άμεση ανάφλεξη με σπινθήρα των καυστήρων αερίου και για καυστήρες πετρελαίου μέσω πυρκαγιάς αερίου ή άμεσης ανάφλεξης με σπινθήρα, ανάλογα με το σχεδιασμό του καυστήρα.Το κατάλληλο κενό ηλεκτροδίων και η θέση τους σύμφωνα με τις προδιαγραφές του κατασκευαστή εξασφαλίζουν αξιόπιστη ανάφλεξη.
Ποιο καλώδιο ανάφλεξης πρέπει να χρησιμοποιηθεί με αυτόν τον μετασχηματιστή;
Χρησιμοποιείστε καλώδιο ανάφλεξης υψηλής τάσης με ονομαστική ισχύ τουλάχιστον 5 kV, το οποίο διατηρείται όσο το δυνατόν συντομότερο (υποστηρίζεται κάτω από ένα μέτρο) για να ελαχιστοποιείται η χωρητική φόρτιση.Διαδρομή μακριά από την καλωδίωση σήματος και να χρησιμοποιήσετε ειδικά σχεδιασμένα εξαρτήματα καλωδίων Krom Schroder για συμμορφούμενη εγκατάσταση.
Απαιτείται γείωση του σώματος;
Η λειτουργική γείωση του σώματος του καυστήρα είναι υποχρεωτική τόσο σε μονό όσο και σε διπλό ηλεκτρόδιο για να ολοκληρωθεί το κύκλωμα υψηλής τάσης.Η σχηματισμός σπινθήρων θα είναι αναξιόπιστη ή ανύπαρκτη..
Ποια είναι η τρέχουσα αντικατάσταση του TZI5-15/100R;
Το ισοδύναμο παραγωγής ρεύματος είναι το TZI 5-15/100QT (αριθμός σειράς 84391111), με πανομοιότυπες προδιαγραφές με είσοδο 120VAC και καταχώριση UL/CSA.Το πλεόνασμα αποθεμάτων του αρχικού TZI5-15/100R παρέχει άμεση συμβατότητα.
