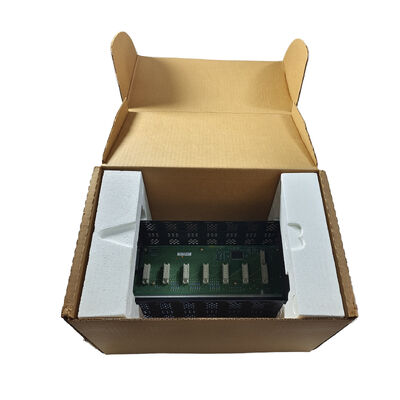

Νέος ΑΒ Allen-Bradley 1746-A7 PLC

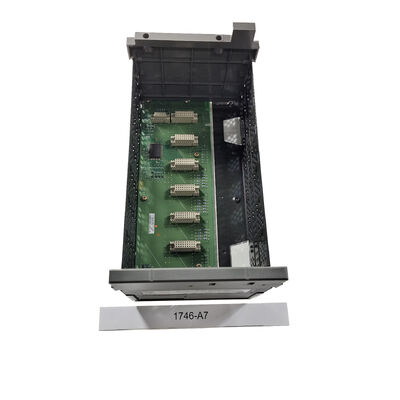

Allen-Bradley 1746-A7 SLC 500 Modular Chassis

Επισκόπηση

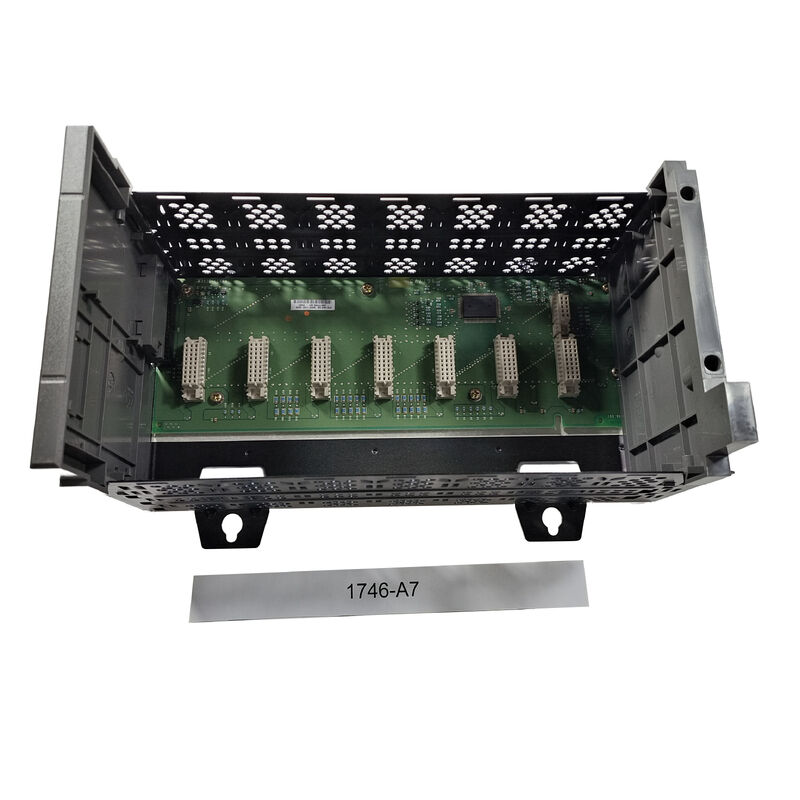

Το 1746-A7 είναι ένα modular chassis 7 θέσεων για την οικογένεια SLC 500. Η σελίδα προϊόντος της Rockwell το αναγνωρίζει ως chassis-modular hardware style 7 θέσεων, και η βιβλιογραφία του συστήματος περιγράφει την οικογένεια chassis 1746 ως υλικό τοποθετημένο στην πίσω πλευρά, διαθέσιμο σε εκδόσεις 4, 7, 10 και 13 θέσεων.

Το 1746-A7 αναφέρεται επίσης ως καταργημένο, γεγονός που εξηγεί γιατί παραμένει σημαντικό στην υποστήριξη κύκλου ζωής και στις εργασίες ανταλλακτικών.

Στα πρακτικά συστήματα ελέγχου, η αξία ενός chassis είναι εύκολο να υποτιμηθεί.

Το chassis ορίζει τη φυσική και ηλεκτρική θέση για τον επεξεργαστή, το τροφοδοτικό και τις μονάδες I/O, επομένως η αντικατάσταση του σωστού chassis είναι συχνά απαραίτητη για τη διατήρηση της αρχικής δομής ενός συστήματος SLC.

Για εγκατεστημένες μηχανές, η χρήση του ίδιου chassis 7 θέσεων συνήθως αποφεύγει την επανεπεξεργασία του ντουλαπιού και διατηρεί οικεία τη διάταξη των μονάδων, τη μορφή του backplane και το αποτύπωμα του πίνακα.

Αυτή είναι μια μηχανική εξαγωγή συμπερασμάτων βασισμένη στον δημοσιευμένο ρόλο της οικογένειας chassis SLC 1746 και την ακριβή μορφή θέσεων του 1746-A7.

Τεχνικά Δεδομένα

Αξία Εφαρμογής

Το 1746-A7 είναι κατάλληλο για εγκατεστημένα συστήματα SLC 500, ντουλάπια ελέγχου μηχανών, πίνακες βοηθητικών συστημάτων, έργα ανακατασκευής και σταθμούς τοπικών I/O όπου ένα modular chassis 7 θέσεων αποτελεί ήδη μέρος του σχεδιασμού.

Είναι ιδιαίτερα πρακτικό σε παλαιότερα συστήματα που δεν χρειάζονται ένα μεγαλύτερο πλαίσιο υλικού 10 ή 13 θέσεων, αλλά εξακολουθούν να απαιτούν μεγαλύτερη ευελιξία από ό,τι μπορεί να προσφέρει ένα πολύ μικρό chassis. Στην πραγματική εργασία συντήρησης, αυτό το καθιστά μια κοινή επιλογή όταν ένα υπάρχον ντουλάπι SLC χρειάζεται φυσική αποκατάσταση αντί για μετανάστευση πλατφόρμας.

Αυτή η προβολή εφαρμογής προκύπτει από την δημοσιευμένη ταυτότητα του chassis 7 θέσεων και την αρχιτεκτονική υλικού modular του SLC 500.

Το στυλ εγκατάστασης του chassis έχει επίσης σημασία. Το υλικό εγκατάστασης της Rockwell δείχνει τοποθέτηση στην πίσω πλευρά και αναφέρεται σε υλικό τοποθέτησης που σχετίζεται με τις γλωττίδες του chassis, ενώ η τεκμηρίωση υλικού modular του SLC περιγράφει την άμεση τοποθέτηση στην πίσω πλευρά χρησιμοποιώντας τις γλωττίδες τοποθέτησης και τυπικές βίδες.

Αυτό είναι σημαντικό στο πεδίο, επειδή η αντικατάσταση του chassis είναι μια μηχανική εργασία όσο και μια ηλεκτρική.

Προοπτική Αντικατάστασης και Επιλογής

Το 1746-A7 πρέπει να επιλεγεί ως chassis ταιριαστό με το σύστημα, όχι απλώς με τον αριθμό των θέσεων.

Οι αγοραστές πρέπει να επαληθεύσουν το μέγεθος του εγκατεστημένου chassis, το στυλ τοποθέτησης, τον αριθμό θέσεων, τη διάταξη του επεξεργαστή και του τροφοδοτικού που χρησιμοποιείται ήδη, και την απαιτούμενη χωρητικότητα ρεύματος του chassis πριν από την παραγγελία.

Στα συστήματα SLC, το φυσικό chassis είναι μέρος της αρχιτεκτονικής της μηχανής, επομένως μια ακριβής αντικατάσταση συνήθως προκαλεί λιγότερα προβλήματα από την προσπάθεια προσαρμογής ενός διαφορετικού μεγέθους ή στυλ υλικού.

Αυτή είναι μια μηχανική σύσταση βασισμένη στην δημοσιευμένη ταυτότητα του προϊόντος 1746-A7 και την τεκμηρίωση της οικογένειας chassis SLC.

Συχνές Ερωτήσεις

Ε1: Τι είδους υλικό είναι το 1746-A7;
Είναι ένα modular chassis 7 θέσεων SLC 500 που χρησιμοποιείται για τη φιλοξενία του επεξεργαστή, του τροφοδοτικού και των μονάδων I/O σε ένα σύστημα ελέγχου βασισμένο στο 1746. Πρακτικά, είναι η δομική και backplane βάση του rack SLC.

Ε2: Ποιες εφαρμογές ταιριάζουν καλύτερα σε αυτό το chassis;
Ταιριάζει σε παλαιούς πίνακες μηχανών SLC 500, σταθμούς τοπικών I/O, έργα ανακατασκευής και ντουλάπια βοηθητικών συστημάτων όπου ένα rack 7 θέσεων αποτελεί ήδη μέρος του εγκατεστημένου σχεδιασμού. Αυτό το προφίλ χρήσης ακολουθεί άμεσα από τον δημοσιευμένο αριθμό θέσεων του μοντέλου και τον ρόλο του στην οικογένεια SLC.

Ε3: Γιατί ο ακριβής αριθμός θέσεων έχει σημασία;
Επειδή το chassis καθορίζει πόσες μονάδες μπορεί να υποστηρίξει φυσικά και ηλεκτρικά το σύστημα, και επηρεάζει επίσης τη διάταξη του πίνακα και τη δρομολόγηση καλωδίων. Η αντικατάσταση ενός chassis 7 θέσεων με το ίδιο μέγεθος συνήθως διατηρεί τη διάταξη του ντουλαπιού πολύ πιο κοντά στον αρχικό σχεδιασμό. Αυτή είναι μια μηχανική εξαγωγή συμπερασμάτων βασισμένη στην δημοσιευμένη αρχιτεκτονική της οικογένειας chassis SLC.

Ε4: Γιατί το στυλ τοποθέτησης είναι σημαντικό σε αυτό το εξάρτημα;
Επειδή η αντικατάσταση του chassis δεν αφορά μόνο το backplane. Οι γλωττίδες τοποθέτησης, το αποτύπωμα του πίνακα και η διάταξη του περιβλήματος επηρεάζουν πόσο γρήγορα μπορεί να εγκατασταθεί σωστά το υλικό και να γειωθεί στο ντουλάπι. Το υλικό εγκατάστασης της Rockwell συνδέει συγκεκριμένα το chassis με την τοποθέτηση στην πίσω πλευρά χρησιμοποιώντας τις γλωττίδες του chassis.

Ε5: Τι πρέπει να ελεγχθεί πριν από την παραγγελία;
Ελέγξτε τον αριθμό μέρους του εγκατεστημένου chassis, τον απαιτούμενο αριθμό θέσεων, τη διάταξη του επεξεργαστή και του τροφοδοτικού, το αποτύπωμα τοποθέτησης και τις ανάγκες χωρητικότητας ρεύματος του υπάρχοντος rack. Αυτοί οι έλεγχοι συνήθως έχουν μεγαλύτερη σημασία από την εμφάνιση και μόνο.
