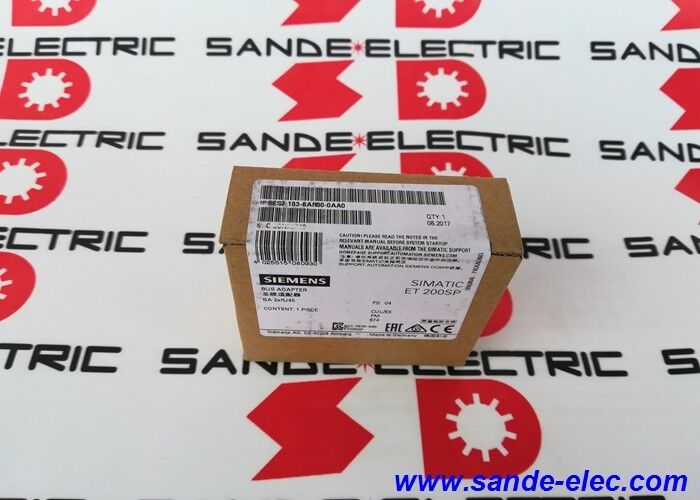

Νέος προσαρμογός λεωφορείου Siemens 6ES7193-6AR00-0AA0 ή 6ES7193-6AROO-OAAO

Siemens 6ES7193-6AR00-0AA0 | SIMATIC ET 200SP BusAdapter BA 2×RJ45 — 2-Port PROFINET / 100m Cu / Snap-On / IP20 / 20mm

Τι κάνει ο BusAdapter στο σύστημα ET 200SP

Στην αρχιτεκτονική κατανεμημένης I/O SIMATIC ET 200SP, η μονάδα διασύνδεσης (IM 155-6PN) είναι η πύλη επικοινωνίας — συνδέει τις μονάδες I/O στον κόμβο ET 200SP με το δίκτυο PROFINET. Ο προσαρμογέας Bus είναι το φυσικό στοιχείο σύνδεσης που συνδέεται στη θύρα PROFINET του συνομιλητή και παρέχει την πραγματική καλωδιακή σύνδεση. Χωρίς να έχει τοποθετηθεί προσαρμογέας διαύλου, η συνομιλία δεν μπορεί να συνδεθεί στο δίκτυο PROFINET.

Το 6ES7193-6AR00-0AA0 — BA 2×RJ45 — παρέχει δύο τυπικές υποδοχές RJ45 στη θύρα PROFINET του IM. Και οι δύο υποδοχές αντιπροσωπεύουν μια ενιαία σύνδεση δικτύου PROFINET με ενσωματωμένο διακόπτη δύο θυρών. Αυτό επιτρέπει στον κόμβο ET 200SP να συνδεθεί σε μια τοπολογία γραμμής PROFINET — καλώδιο εισόδου από μια προηγούμενη συσκευή, καλώδιο έξοδος στην επόμενη συσκευή — χωρίς να απαιτείται εξωτερικός διακόπτης. Το ET 200SP περνά το σήμα PROFINET από θύρα σε θύρα με πλήρη ταχύτητα 100 Mbps.

Ο προσαρμογέας διαύλου διαχωρίζεται από τη συνομιλία χωρίς εργαλεία — κουμπώνει και ξεκουμπώνει από την μπροστινή υποδοχή της συνομιλίας. Αυτό έχει σημασία για τη συντήρηση: εάν πρέπει να αλλάξει ο τύπος καλωδίου PROFINET (μετάβαση από τυπικό RJ45 σε FastConnect ή σε προσαρμογέα ινών SC), αντικαθίσταται μόνο ο προσαρμογέας Bus, όχι ο IM και η σχετική καλωδίωση I/O. Το καλώδιο πεδίου συνδέεται με τον προσαρμογέα Bus, επομένως η αντικατάσταση του προσαρμογέα Bus απαιτεί την επανασύνδεση του καλωδίου PROFINET.

Βασικές Προδιαγραφές

BA 2×RJ45 vs Other ET 200SP BusAdapter Variants

Ο τύπος καλωδίου στην εγκατάσταση καθορίζει ποιος προσαρμογέας διαύλου είναι κατάλληλος. Το 6ES7193-6AR00-0AA0 χρησιμοποιεί τυπικές υποδοχές RJ45 — η πιο κοινή επιλογή καλωδίωσης για συνδέσεις PROFINET από ντουλάπι σε ντουλάπι και σε ερμάριο σε τυπικές περιβαλλοντικές συνθήκες.

FAQ

Ε1: Μπορεί να αλλάξει ένας προσαρμογέας διαύλου χωρίς να διακοπεί το δίκτυο PROFINET σε αυτόν τον κόμβο;

Όχι. Η αντικατάσταση του BusAdapter απαιτεί την αποσύνδεση των καλωδίων PROFINET από αυτόν, η οποία αποσυνδέει τον κόμβο ET 200SP από το δίκτυο PROFINET και διακόπτει την επικοινωνία με όλες τις μονάδες I/O σε αυτόν τον κόμβο. Ο ελεγκτής IO ανιχνεύει τη συσκευή ως απουσία και μπορεί να ρυθμίσει τις ελεγχόμενες εξόδους στην ασφαλή κατάστασή τους. Σχεδιάστε την αντικατάσταση κατά τη διάρκεια ενός προγραμματισμένου παραθύρου συντήρησης.

Ε2: Πόσους κόμβους PROFINET αντιπροσωπεύει το BA 2×RJ45 στο δίκτυο;

Ενας. Οι δύο θύρες RJ45 σχηματίζουν έναν ενσωματωμένο διακόπτη δύο θυρών — αντιπροσωπεύουν μια ενιαία διεύθυνση συσκευής PROFINET (το ET 200SP IM). Ο διακόπτης επιτρέπει στον κόμβο να συμμετέχει σε μια τοπολογία γραμμής (μαργαρίτα-αλυσίδα), όπου η μία θύρα συνδέεται με τη συσκευή ανάντη και η άλλη συνδέεται προς τα κάτω. Και οι δύο θύρες ανήκουν στην ίδια συσκευή PROFINET. δεν προσθέτουν δύο ξεχωριστές συσκευές δικτύου.

Ε3: Μπορεί το 6ES7193-6AR00-0AA0 να χρησιμοποιηθεί με οποιαδήποτε μονάδα διασύνδεσης ET 200SP;

Το BA 2×RJ45 είναι συμβατό με μονάδες διασύνδεσης ET 200SP IM 155-6PN που διαθέτουν τη θύρα BusAdapter. Ελέγξτε την τεκμηρίωση του συγκεκριμένου άμεσων μηνυμάτων για να επιβεβαιώσετε τη συμβατότητα του BusAdapter — δεν χρησιμοποιούν όλες οι παραλλαγές της μονάδας διασύνδεσης ET 200SP εναλλάξιμους προσαρμογείς Bus. Ο τύπος υποδοχής BA πρέπει να ταιριάζει με την υποδοχή φυσικής υποδοχής προσαρμογέα συνομιλίας.

Ε4: Τι πρότυπο καλωδίου απαιτείται για τις θύρες RJ45 στο BA 2×RJ45;

Χρησιμοποιούνται τυπικά καλώδια χαλκού με βαθμολογία PROFINET — Το καλώδιο Industrial Ethernet IE της Siemens (συμβατό με Cat 5, θωρακισμένο συνεστραμμένο ζεύγος AWG 22/7) είναι η τυπική σύσταση για την καλωδίωση πεδίου PROFINET. Τα τυπικά καλώδια ενημέρωσης κώδικα γραφείου Ethernet δεν έχουν αξιολογηθεί για βιομηχανικά περιβάλλοντα PROFINET. Χρησιμοποιήστε την εγκεκριμένη από τη Siemens καλωδίωση PROFINET για αξιόπιστη λειτουργία.

Ε5: Ο κόμβος PROFINET εμφανίζει σφάλμα σύνδεσης μετά την αντικατάσταση του BusAdapter. Τι πρέπει να ελεγχθεί;

Βεβαιωθείτε ότι και οι δύο υποδοχές RJ45 έχουν τοποθετηθεί πλήρως στις θύρες BusAdapter — μια ατελώς τοποθετημένη RJ45 αποτρέπει τη δημιουργία σύνδεσης. Ελέγξτε το καλώδιο για ζημιές που εισήχθησαν κατά την αντικατάσταση. Επιβεβαιώστε ότι ο προσαρμογέας διαύλου είναι πλήρως κουμπωμένος στην υποδοχή άμεσων μηνυμάτων. Εάν τοποθετήθηκε κατά λάθος διαφορετική παραλλαγή BusAdapter, αντικαταστήστε την με τη σωστή BA 2×RJ45 — το IM εντοπίζει μια αναντιστοιχία τύπου BusAdapter ως σφάλμα διαμόρφωσης.
